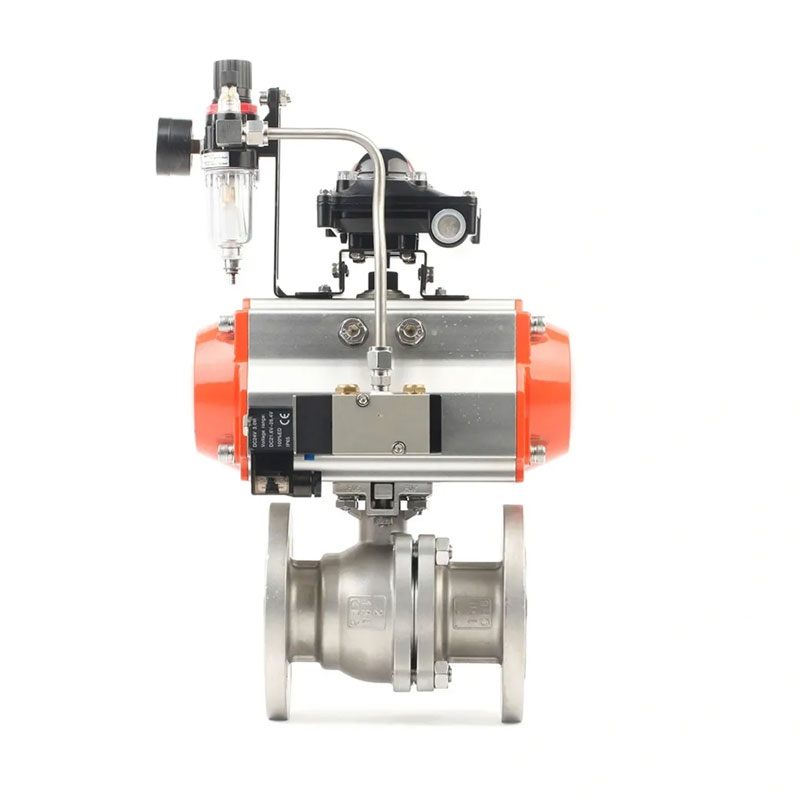

ไม่ว่าคุณจะควบคุมน้ำมันก๊าซสารเคมีหรือน้ำ วาล์วลูกบอลสามารถให้ความปลอดภัยสำหรับระบบของคุณ พอร์ตเต็มรูปแบบ การออกแบบลดแรงดันลดลงในระดับที่ยิ่งใหญ่ที่สุดเท่าที่จะเป็นไปได้ในขณะที่ ไดรฟ์นิวเมติกทำให้ระบบอัตโนมัติราบรื่น วาล์วนี้ทำจากความทนทาน วัสดุและมีหน้าแปลนคงที่ที่ช่วยให้ปลอดภัยและพิสูจน์การรั่วไหล การเชื่อมต่อให้ประสิทธิภาพที่เชื่อถือได้แม้ในความต้องการมากที่สุด สภาพแวดล้อม
มาตรฐานการออกแบบ: ASME B16.34
สิ้นสุดหน้าแปลน: DIN2633 PN16
ตัวต่อตัว: BS EN558-1 DIN3202 F4/F5
การตรวจสอบและทดสอบ: API598/EN 12266
วัสดุ: เหล็กคาร์บอน WCB/DIN1.0619
สแตนเลส 304/1.4308
สแตนเลส 316/1.4408
แรงดันในการทำงาน: DN15 ~ DN50 PN40; DN65 ~ DN100 PN16
พอร์ตเต็มรูปแบบ
| เลขที่. | ชื่อชิ้นส่วน | วัสดุ | เลขที่. | ชื่อชิ้นส่วน | วัสดุ |
| 1 | ร่างกาย | WCB/CF8/CF8M | 8 | น็อตฝากระโปรง | 2H |
| 2 | ฝากระโปรง | WCB/CF8/CF8M | 9 | การบรรจุหีบห่อ | กราไฟท์ที่ยืดหยุ่น |
| 3 | ลูกบอล | 420+HF/304+HF/316+HF | 10 | การบรรจุต่อม | WCB/304/316 |
| 4 | ลำต้น | 420/304/316 | 11 | พกพา | B7 |
| 5 | ที่นั่ง | 420/304/316 | 12 | ผู้วางตำแหน่ง | WCB/304/316 |
| 6 | ปะเก็น | C+A105 | 13 | รับมือ | WCB |
| 7 | Bonnet Bolt | B7 |
| PN | DN | L | D | K | d | b | Z-D0 | HW | HD |
| 1.6pump | 150 | 394 | 285 | 240 | 210 | 24 | 8-23 | 470 | 540 |
| 200 | 457 | 340 | 295 | 265 | 26 | 12-23 | 520 | 580 | |
| 250 | 533 | 405 | 355 | 320 | 30 | 12-25 | 610 | 640 | |
| 300 | 610 | 460 | 410 | 375 | 30 | 12-25 | 650 | 690 | |
| 350 | 686 | 520 | 470 | 435 | 34 | 16-25 | 740 | 785 | |
| 400 | 762 | 580 | 525 | 485 | 36 | 16-30 | 795 | 830 | |
| 450 | 864 | 640 | 585 | 545 | 40 | 20-30 | 860 | 910 | |
| 500 | 914 | 715 | 650 | 608 | 44 | 20-34 | 945 | 990 | |
| 600 | 1067 | 840 | 770 | 718 | 48 | 20-41 | 1040 | 1090 | |
| 700 | 1245 | 910 | 840 | 788 | 50 | 24-41 | 1150 | 1210 | |
| 800 | 1372 | 1025 | 950 | 898 | 52 | 24-41 | 1280 | 1340 | |
| 900 | 1524 | 1125 | 1050 | 998 | 54 | 28-41 | 1430 | 1510 | |
| 1000 | 1753 | 1255 | 1170 | 1110 | 56 | 28-48 | 1580 | 1640 | |
| 1200 | 2032 | 1485 | 1390 | 1325 | 58 | 32-54 | 1810 | 1910 | |
| 1400 | 2300 | 1685 | 1590 | 1525 | 60 | 36-54 | 2010 | 2115 | |
| 2.5mpa | 150 | 403 | 300 | 250 | 218 | 30 | 8-25 | 470 | 555 |
| 200 | 502 | 360 | 310 | 278 | 34 | 12-25 | 540 | 595 | |
| 250 | 568 | 425 | 370 | 332 | 36 | 12-30 | 630 | 655 | |
| 300 | 648 | 485 | 430 | 390 | 40 | 16-30 | 650 | 705 | |
| 350 | 762 | 555 | 490 | 448 | 44 | 16-34 | 740 | 795 | |
| 400 | 838 | 620 | 550 | 505 | 45 | 16-34 | 795 | 830 | |
| 450 | 914 | 670 | 600 | 555 | 50 | 20-34 | 860 | 910 | |
| 500 | 991 | 730 | 660 | 610 | 52 | 20-41 | 945 | 990 | |
| 600 | 1143 | 845 | 770 | 718 | 56 | 20-41 | 1040 | 1090 | |
| 700 | 1346 | 960 | 875 | 815 | 60 | 24-48 | 1150 | 1210 | |
| 800 | 1524 | 1085 | 990 | 930 | 64 | 24-48 | 1305 | 1340 | |
| 900 | 1727 | 1185 | 1090 | 1025 | 66 | 28-54 | 1505 | 1600 | |
| 1000 | 1880 | 1320 | 1210 | 1140 | 68 | 28-58 | 1615 | 1705 | |
| 1200 | 2184 | 1520 | 1420 | 1350 | 72 | 32-58 | 1925 | 2035 | |
| 1400 | 2300 | 1755 | 1640 | 1560 | 78 | 36-65 | 2110 | 2185 |
เพื่อตรวจสอบว่าต้องใช้วาล์วลูกบอลบอลแบบแปลหน้าแปลนเต็มรูปแบบหรือไม่ ได้รับการแทนที่ด้านต่อไปนี้สามารถพิจารณาได้:
การตรวจสอบลักษณะ:ตรวจสอบลักษณะที่ปรากฏของไฟล์
วาล์วบอลสแตนเลสสำหรับความเสียหายที่เห็นได้ชัดการเสียรูปสนิม ฯลฯ ถ้า
ดังนั้นอาจต้องเปลี่ยนใหม่
การตรวจสอบการดำเนินงาน:ใช้สแตนเลสด้วยตนเอง
วาล์วบอลและสังเกตการติดขัดหรือรั่วไหล หากการดำเนินการไม่ได้
ราบรื่นหรือมีการรั่วไหลอาจต้องเปลี่ยน
การตรวจสอบการรั่วไหล:ตรวจสอบว่ามีการรั่วไหลใด ๆ ในไฟล์
วาล์วบอลสแตนเลสโดยเฉพาะอย่างยิ่งเมื่อปิด หากมี
การรั่วไหลอาจจำเป็นต้องเปลี่ยนซีลหรือสแตนเลสทั้งหมด
วาล์วลูกเหล็ก
การตรวจสอบประสิทธิภาพ:ตรวจสอบประสิทธิภาพการทำงานของ
วาล์วบอลสแตนเลสเช่นว่าสามารถปิดได้อย่างเต็มที่และ
เปิดไม่ว่าจะสามารถทนต่อแรงกดดันที่ได้รับการจัดอันดับ ฯลฯ หากประสิทธิภาพ
ไม่เป็นไปตามข้อกำหนดอาจต้องเปลี่ยนใหม่
ชีวิตการบริการ:ขึ้นอยู่กับชีวิตการออกแบบและเวลาการใช้งานของ
วาล์วบอลลูกบอล Flange Flex Flange ประเมินว่าจำเป็นต้องใช้หรือไม่
ถูกแทนที่ โดยทั่วไปแล้ววาล์วลูกบอลสแตนเลสที่เกิน
อายุการออกแบบของพวกเขาควรได้รับการพิจารณาเพื่อทดแทน
