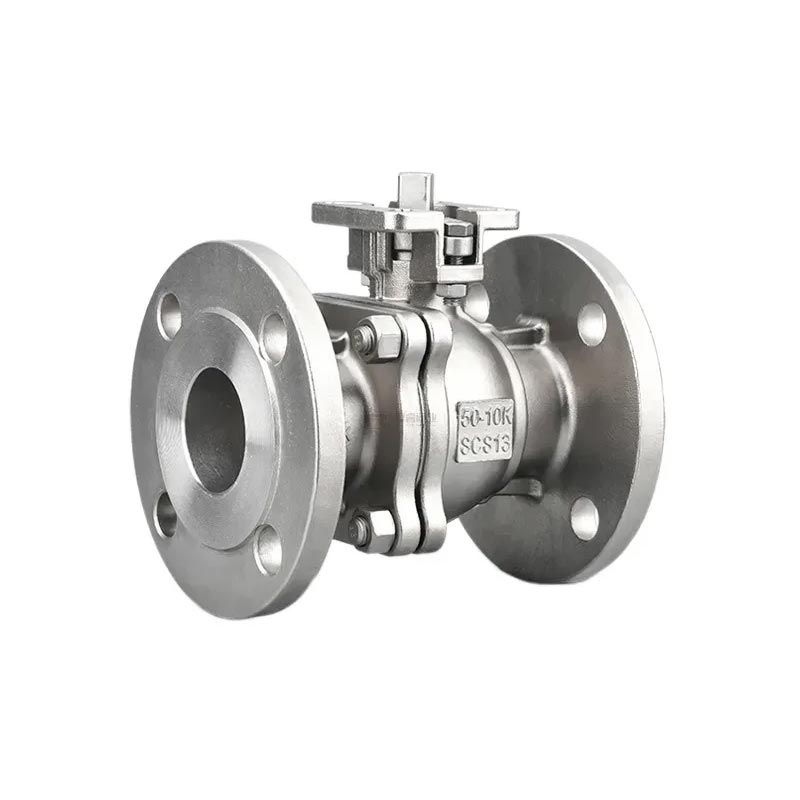

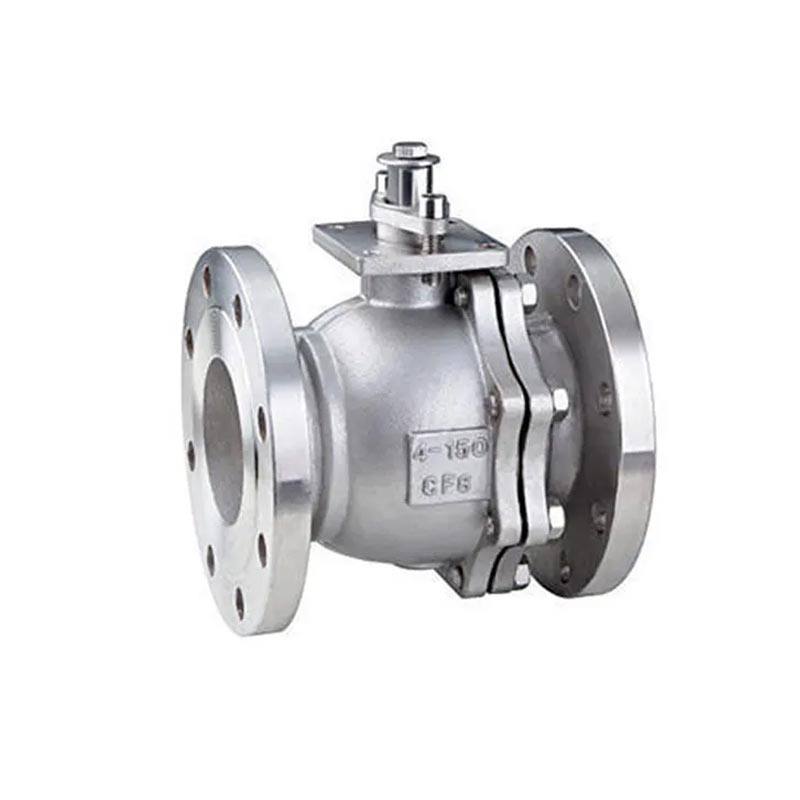

โจไป บอลวาล์วหน้าแปลนสแตนเลสคุณภาพสูงมาตรฐาน JIS10K มีการปิดผนึกที่ดีเยี่ยม ความมั่นคงและความแข็งแรงของโครงสร้างทำให้เป็นวาล์วหลักในการควบคุมของเหลวในอาหาร อุตสาหกรรมยาและเคมีภัณฑ์
ผลิตโดย Wenzhou Joepai Valve Co., Ltd. ซึ่งมีโรงงาน Jingyue Valve รุ่นก่อน ก่อตั้งขึ้นในปี 2546 JOEPAI มีประสบการณ์มากกว่าสิบปีในบอลวาล์วสแตนเลส หัวจ่ายน้ำดับเพลิง วาล์วเพิ่มแรงดัน และโซลูชันการควบคุมการไหลของทางอุตสาหกรรม
การออกแบบพอร์ตแบบเต็มช่วยลดความต้านทานการไหล แผ่นยึดโดยตรง ISO5211 ทำให้การติดตั้งแอคชูเอเตอร์ง่ายขึ้นและเชื่อถือได้มากขึ้น
โครงสร้างความปลอดภัยของก้านที่ได้รับการปรับปรุงช่วยป้องกันการแตกของก้านและปรับปรุงความปลอดภัยในการปฏิบัติงานภายใต้แรงกดดัน
การทำงานของคันโยกด้วยอุปกรณ์ล็อค มีแอคชูเอเตอร์แบบนิวแมติกหรือแบบไฟฟ้าสำหรับระบบอัตโนมัติ
ที่นั่ง PTFE ปะเก็น แหวนรองกันรั่ว และบรรจุภัณฑ์ให้ความเสถียรในการซีลที่ดีเยี่ยมและทนทานต่อสารเคมี
สามารถตรวจสอบและซ่อมแซมได้โดยตรงทางออนไลน์ ลดการหยุดทำงานของอุปกรณ์และค่าบำรุงรักษา
ก้านวาล์วออกแบบพิเศษของบอลวาล์วหน้าแปลน JIS10K สเตนเลสสตีลมาตรฐานช่วยให้เปิดและปิดได้ง่ายโดยใช้แรงบิดในการทำงานเพียงเล็กน้อย
ปล่อยตำแหน่งไว้ให้ที่จับวาล์วหมุน
ไม่สามารถใช้ควบคุมปริมาณได้
ควรติดตั้งบอลวาล์วที่มีกลไกการส่งกำลังตั้งตรง
ฟังก์ชันนี้ช่วยแก้ปัญหาวาล์วแบบเดิมที่ส่งผลต่อการซีลเนื่องจากการเสียดสีระหว่างพื้นผิวการซีลได้อย่างสมบูรณ์
บอลวาล์วหน้าแปลน JIS10K สแตนเลสมาตรฐานที่ติดตั้งบนท่อสามารถตรวจสอบและซ่อมแซมได้โดยตรงทางออนไลน์ ซึ่งช่วยลดเวลาหยุดทำงานของอุปกรณ์และลดต้นทุนได้อย่างมีประสิทธิภาพ
ขจัดปัญหาความดันที่เพิ่มขึ้นผิดปกติในตัวกลางวาล์วซึ่งส่งผลต่อความปลอดภัยระหว่างการใช้งาน
ก้านวาล์วที่ออกแบบเป็นพิเศษสามารถเปิดและปิดได้ง่ายเพียงใช้วาล์วแบบพวงมาลัยขนาดเล็ก
วาล์วอาศัยแรงเชิงกลที่ได้รับจากก้านวาล์วในการกดลิ่มบอลลงบนบ่าวาล์วเพื่อการซีล เพื่อให้มั่นใจว่าการซีลเชื่อถือได้ภายใต้สภาวะการทำงานต่างๆ
เมื่อทรงกลมเอียงออกจากบ่าวาล์ว ของเหลวจะไหลสม่ำเสมอไปตามพื้นผิวการซีลที่มุม 360° ช่วยลดการขจัดสิ่งสกปรกในท้องถิ่นและชะล้างสารที่สะสมออกไป
| เลขที่ | ชื่อชิ้นส่วน | วัสดุ |
|---|---|---|
| 1 | ร่างกาย | SUS304 / SUS316 / WCB |
| 2 | ที่นั่ง | ไฟเบอร์ |
| 3 | ลูกบอล | SUS304 / SUS316 / เอสเอส |
| 4 | สายฟ้า | SUS304 / เอสเอส |
| 5 | ปะเก็น | ไฟเบอร์ |
| 6 | นัท | SUS304 / เอสเอส |
| 7 | หมวก | SUS304 / SUS316 / WCB |
| 8 | ก้าน | SUS304 / เอสเอส |
| 9 | เครื่องซักผ้าแทง | ไฟเบอร์ |
| 10 | การบรรจุ | ไฟเบอร์ |
| 11 | ต่อม | SUS304 / เอสเอส |
| 12 | สเตมนัท | SUS304 / เอสเอส |
| 13 | รับมือ | SUS304 / เอสเอส |
วัสดุสามารถปรับแต่งตามสภาพการทำงาน สื่อ ความดัน และอุณหภูมิที่ต้องการ
| ดีเอ็น | A | F | G | K | T | H | C | D | E | h | N | M | รา | รบี | R2 | R1 | S |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 15 | 48.8 | 70 | 95 | 11 | 1 | 107 | 73 | 140 | 9 | 4 | 15 | 18 | 21 | 3 | 3 | 9 |
| 3/4" | 18 | 54 | 75 | 100 | 13 | 1 | 117 | 76 | 140 | 9 | 4 | 15 | 18 | 21 | 3 | 3 | 9 |
| 1" | 24 | 66 | 90 | 125 | 13 | 1 | 127 | 86 | 165 | 11 | 4 | 19 | 21 | 25 | 3 | 3.5 | 11 |
| 1-1/4" | 32 | 77 | 100 | 135 | 14 | 2 | 137 | 91 | 165 | 11 | 4 | 19 | 21 | 25 | 3 | 3.5 | 11 |
| 1-1/2" | 36 | 85 | 105 | 140 | 14 | 2 | 165 | 119 | 195 | 14 | 4 | 19 | 25 | 35 | 3.5 | 4.5 | 14 |
| 2" | 50 | 96 | 120 | 155 | 14 | 2 | 177 | 127 | 195 | 14 | 4 | 19 | 25 | 35 | 3.5 | 4.5 | 14 |
| 2-1/2" | 62 | 116 | 140 | 175 | 16 | 2 | 188.5 | 136 | 240 | 14 | 4 | 19 | 25 | 35 | 3.5 | 4.5 | 14 |
| 3" | 78 | 126 | 150 | 185 | 16 | 2 | 203.5 | 164 | 260 | 17 | 8 | 19 | 35 | 51 | 4.5 | 5.5 | 17 |
| 4" | 100 | 151.8 | 175 | 210 | 16 | 2 | 228 | 178 | 320 | 19 | 8 | 19 | 35 | 51 | 4.5 | 5.5 | 19 |
ขนาดมีไว้สำหรับการอ้างอิง โปรดยืนยันภาพวาดขั้นสุดท้ายและขนาดการติดตั้งแอคชูเอเตอร์กับ JOEPAI ก่อนสั่งซื้อ
Wenzhou Joepai Valve Co., Ltd. ตั้งอยู่ในเขต Longwan, Wenzhou, จังหวัด Zhejiang, ใกล้สนามบิน มีการคมนาคมสะดวก บริษัทบูรณาการการออกแบบ การพัฒนา การผลิตและการขายในฐานะองค์กรโซลูชันการควบคุมการไหลของอุตสาหกรรมระดับมืออาชีพ
บริษัทมีการออกแบบวาล์ว CAD การสร้างรูปร่างสามมิติ UG และศูนย์ทดสอบการตรวจสอบคุณภาพ อุปกรณ์การผลิตอันทรงพลังและวิธีการทดสอบที่สมบูรณ์แบบช่วยปรับปรุงคุณภาพผลิตภัณฑ์และ ปกป้องผลประโยชน์ของลูกค้า
โจไป ได้ผ่านการรับรองระบบการจัดการคุณภาพ ISO 9001 ผลิตภัณฑ์หลักได้รับ EU CE การรับรอง บอลวาล์วผ่านการรับรอง KC ของเกาหลี สินค้าดับเพลิงผ่านไปแล้ว การรับรอง AS 2419.2-2009 ของออสเตรเลีย และระบบ Dual Booster เป็นไปตามทางเทคนิค AS 2419.3 ข้อกำหนด
การส่งออกคิดเป็นประมาณ 85% ของยอดขายทั้งหมด โปรดติดต่อเราเพื่อขอใบรับรองเฉพาะที่ใช้กับรุ่นนี้และปริมาณการสั่งซื้อ
บอลวาล์วหน้าแปลนสแตนเลส JIS10K นี้ใช้กันอย่างแพร่หลายในอาหาร, ยา, เคมี, ปิโตรเลียม ก๊าซธรรมชาติ น้ำประปา และท่ออุตสาหกรรมอื่นๆ สำหรับการปิดและควบคุมการไหล ไม่แนะนำให้ควบคุมปริมาณ
ทีมเทคนิคให้การสนับสนุนการออกแบบโซลูชันแบบ 1 ต่อ 1 โดยอิงตามความดัน อุณหภูมิ ตัวกลาง แบบร่างการออกแบบหรือตัวอย่าง
ศูนย์เครื่องจักรกลที่มีความแม่นยำ CNC และระบบประกอบอัตโนมัติทำให้มั่นใจในคุณภาพที่มั่นคงและมีความแม่นยำสูง
รับประกัน 12 เดือนนับจากการจัดส่ง สินค้าจะได้รับการซ่อมแซมหรือเปลี่ยนใหม่ฟรีสำหรับปัญหาด้านคุณภาพที่ไม่ได้เกิดจากปัจจัยของมนุษย์
โซลูชันวาล์ว วัสดุ ขนาด แอคทูเอเตอร์ และข้อกำหนดของแบรนด์ที่ปรับแต่งได้พร้อมสำหรับลูกค้าทั่วโลก
ไม่ บอลวาล์วหน้าแปลน JIS10K สเตนเลสสตีลมาตรฐานนี้ได้รับการออกแบบสำหรับการควบคุมการปิดและการไหล ไม่แนะนำให้ควบคุมปริมาณ
ใช่. มีแผ่นยึดโดยตรง ISO5211 และรองรับการทำงานของตัวกระตุ้นแบบนิวแมติกหรือแบบไฟฟ้า
ใช่. JOEPAI ให้การปรับแต่งแบบ 1 ต่อ 1 ตามพารามิเตอร์การทำงาน ภาพวาด หรือตัวอย่าง รองรับ OEM/ODM
บริษัทของเราได้รับการรับรองมาตรฐาน ISO 9001 ผลิตภัณฑ์หลักมีใบรับรอง EU CE บอลวาล์วมีใบรับรอง KC ของเกาหลี และผลิตภัณฑ์หัวจ่ายน้ำดับเพลิงมีใบรับรอง AS 2419.2-2009 ของออสเตรเลีย
เราให้การรับประกัน 12 เดือนนับจากวันที่จัดส่งสำหรับปัญหาด้านคุณภาพที่ไม่ได้เกิดจากปัจจัยของมนุษย์
โปรดติดต่อทีมเทคนิคของเราเพื่อแจ้งแรงดัน อุณหภูมิ สื่อ มาตรฐานการเชื่อมต่อ และแบบร่าง เราจะยืนยันขนาดสุดท้ายและรายละเอียดการติดตั้งแอคชูเอเตอร์
สำหรับใบเสนอราคา ภาพวาดทางเทคนิค การเลือกแอคชูเอเตอร์ วัสดุที่ปรับแต่งเอง โซลูชันวาล์ว OEM/ODM และความร่วมมือในการจัดจำหน่ายทั่วโลก กรุณาติดต่อ Wenzhou Joepai Valve Co., Ltd.
