ในปั๊มและระบบไฮดรอลิกและนิวแมติกต่างๆเช็ควาล์วห้าทางและขั้วต่อห้าทางเป็นองค์ประกอบการทำงานที่สำคัญสองประการ พวกเขาทำงานร่วมกันเพื่อสร้างหน่วยควบคุมของเหลวที่มีประสิทธิภาพ ปลอดภัย และกะทัดรัด การวิเคราะห์ต่อไปนี้จะครอบคลุมหลักการทำงาน ลักษณะการทำงาน และสถานการณ์การใช้งานทั่วไป

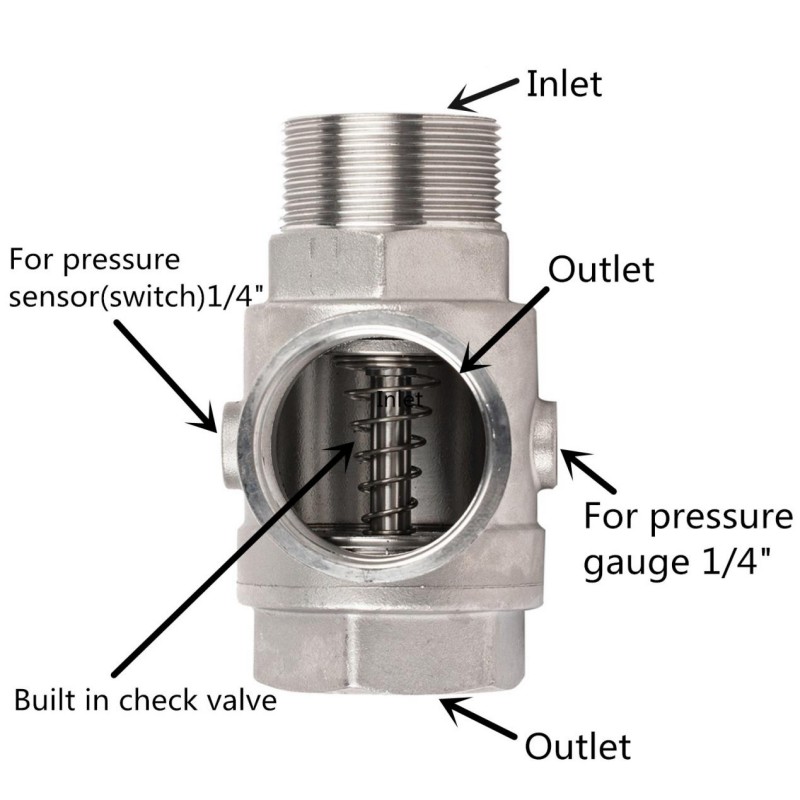

นี่คืออุปกรณ์วาล์วที่รวมฟังก์ชันเช็ควาล์วทิศทางเดียวเข้ากับการกระจายอินเทอร์เฟซหลายแบบ ตัววาล์วเดี่ยวรวมช่องทางหลัก (ทางเข้าและทางออก) และอินเทอร์เฟซเสริมหลายรายการ โดยทั่วไปจะรวมถึงอินเทอร์เฟซสำหรับเกจวัดความดัน สวิตช์เซ็นเซอร์ความดัน และถังอากาศ ช่วยให้การออกแบบท่อที่ทางออกของปั๊มง่ายขึ้นอย่างมาก ประหยัดพื้นที่ในการติดตั้ง และลดจุดรั่วไหลที่อาจเกิดขึ้น แกนกลางของมันคือเช็ควาล์วในตัว ซึ่งมักจะควบคุมโดยสปริงและแรงดันของตัวกลาง หน้าที่หลักคือป้องกันการไหลย้อนกลับของตัวกลางและปกป้องอุปกรณ์ เช่น ปั๊มน้ำ
การเปิด: เมื่อแรงดันของตัวกลางที่ทางเข้าเกินแรงพรีโหลดของสปริง แรงดันจะดันจานออกจากบ่าวาล์ว วาล์วจะเปิด และตัวกลางจะไหลไปข้างหน้า
การปิด: เมื่อความดันขาเข้าลดลงหรือแรงดันทางออกกลับด้าน แรงสปริงจะดันจานเบรกกลับไปที่บ่าวาล์วอย่างรวดเร็ว ทำให้เกิดการผนึกแน่นและป้องกันการไหลย้อนกลับของสื่อได้อย่างมีประสิทธิภาพ
เนื่องจากโครงสร้างแกนวาล์วที่รองรับสปริง จึงก้าวข้ามข้อจำกัดของเช็ควาล์วแบบยกแบบดั้งเดิมที่เกี่ยวข้องกับทิศทางการไหล ทำให้สามารถติดตั้งในแนวตั้งหรือแนวนอนได้หลากหลาย ช่วยอำนวยความสะดวกในการออกแบบโครงร่างท่อของสถานีปั๊มอย่างมาก
ในระบบปั๊ม เช็ควาล์วห้าทางมีบทบาทด้านความปลอดภัยที่ขาดไม่ได้:
การป้องกันการไหลย้อนกลับของตัวกลางและการป้องกันค้อนน้ำ: เมื่อปั๊มน้ำหยุดกะทันหัน จะป้องกันไม่ให้ของเหลวแรงดันสูงในท่อไหลย้อนกลับและส่งผลกระทบต่อใบพัดของปั๊ม เพื่อปกป้องส่วนประกอบหลักของปั๊ม
การรักษาแรงดันในท่อ: ป้องกันการไหลย้อนกลับของตัวกลางในท่อที่มีแรงดัน ช่วยให้ระบบรักษาแรงดันที่ต้องการระหว่างการทำงานของปั๊มเป็นระยะๆ ลดการสตาร์ทปั๊มบ่อยครั้ง การแยกระบบสำรอง: ในระบบขนานหลายปั๊ม จะป้องกันไม่ให้สื่อจากปั๊มทำงานไหลเข้าสู่ไปป์ไลน์ของปั๊มสำรอง เพื่อให้มั่นใจว่าเส้นทางสำรองจะพร้อมใช้งานเสมอ

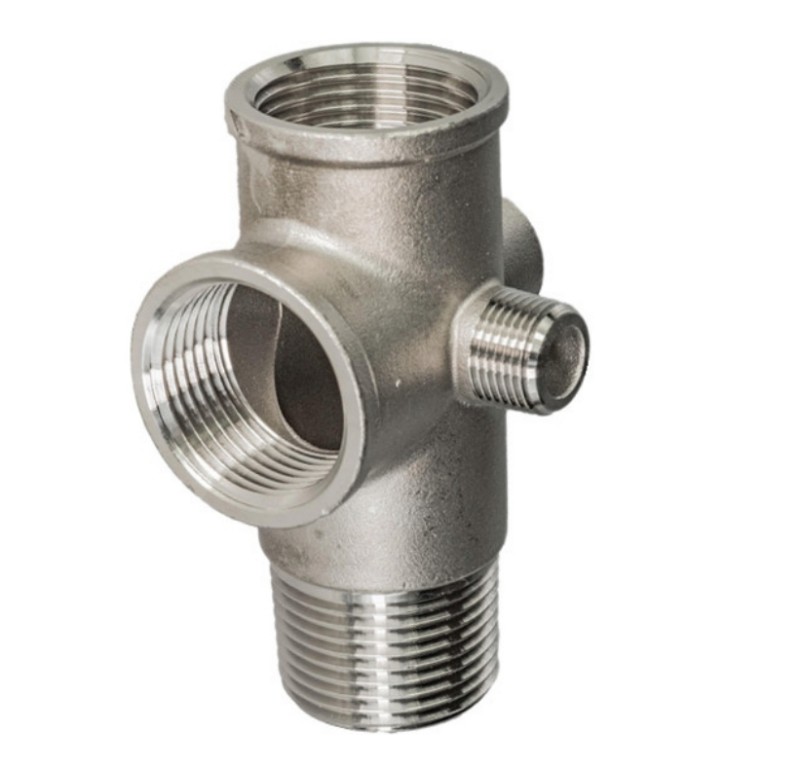

A ขั้วต่อห้าทางเป็นข้อต่อท่อแบบรวมที่มีช่องเชื่อมต่อ 5 ช่อง เป็นคอนเนคเตอร์ ท่อเหล็ก ที่มีโครงสร้างกลวงภายในและไม่มีฟังก์ชั่น วาล์ว ใด ๆ หน้าที่หลักคือการกระจายของไหลหรือเชื่อมต่ออุปกรณ์หลายเครื่อง ก่อให้เกิดจุดกระจายและรวบรวมอเนกประสงค์ขนาดกะทัดรัด
เนื่องจากข้อต่อท่อแบบรวมหลายจุด ใช้เพื่อกระจายของไหลจากแหล่งเดียวไปยังปลายทางที่แตกต่างกันหลายแห่ง หรือเพื่อรวมหลายสาขาเข้าด้วยกัน เป็นช่องทางทางกายภาพล้วนๆ ที่ไม่เปลี่ยนแปลงหรือควบคุมสถานะของของไหล เหมาะสำหรับสถานการณ์ที่ของเหลวจากท่อส่งหลักต้องถูกส่งไปยังอุปกรณ์คู่ขนานหลายตัว (เช่น เครื่องมือหลายตัวหรือหลายแยก) หรือเพื่อจัดเตรียมจุดเชื่อมต่อสำหรับความต้องการชั่วคราว เช่น การทดสอบปั๊ม การชะล้าง และบายพาส
ในชุดควบคุมแรงดันทางออกของปั๊มขนาดกะทัดรัด คุณจะเห็น:
ไปป์ไลน์หลัก: ท่อหลักทางออกของปั๊ม (เช่น 1 นิ้ว) เชื่อมต่อกับพอร์ตหลักหนึ่งช่องของข้อต่อห้าทาง
การป้องกันความปลอดภัย: มีการติดตั้งเช็ควาล์วเกลียวภายในขนาด 1 นิ้วที่ปลายน้ำของไปป์ไลน์หลัก (บนพอร์ตหลักที่อยู่ตรงข้ามกันของข้อต่อห้าทาง) เพื่อป้องกันการไหลย้อนกลับของแรงดันปลายน้ำ
การควบคุมระบบ: มีการติดตั้งสวิตช์เซ็นเซอร์ความดันบนพอร์ตขนาด 1/4 นิ้วของขั้วต่อห้าทางเพื่อตรวจสอบความดันของระบบ เมื่อความดันถึงค่าที่ตั้งไว้ สวิตช์จะสามารถควบคุมการสตาร์ทและการหยุดปั๊มได้โดยอัตโนมัติ ทำให้ระบบเป็นอัตโนมัติและป้องกันการโอเวอร์โหลด
การตรวจสอบด้วยภาพ: มีการติดตั้งเกจวัดความดันบนพอร์ตขนาด 1/4 นิ้วอีกพอร์ตของตัวเชื่อมต่อห้าทาง ช่วยให้ผู้ปฏิบัติงานสามารถอ่านค่าแรงดันของระบบแบบเรียลไทม์และใช้งานง่าย
การขยายตัวหรือการระบายแรงดัน: พอร์ตที่ห้าสามารถใช้เพื่อเชื่อมต่อวาล์วนิรภัย วาล์วระบายแรงดัน หรือเป็นอินเทอร์เฟซการตรวจสอบสำรองเพิ่มเติม
ความแตกต่างหลักระหว่างผลิตภัณฑ์ทั้งสองมีดังนี้:
| คุณสมบัติ | เช็ควาล์วห้าทาง | ขั้วต่อห้าทาง |
| ฟังก์ชั่นหลัก | ฟังก์ชันเช็ควาล์ว + การกระจายส่วนต่อประสาน (การรวมฟังก์ชัน) | การเชื่อมต่อและการผันท่อบริสุทธิ์ (ไม่มีฟังก์ชันควบคุม) |
| โครงสร้างภายใน | แกนวาล์ว สปริง และกลไกเช็ควาล์วอื่นๆ ในตัว | ช่องกลวงไม่มีชิ้นส่วนที่เคลื่อนไหว |
| ฟังก์ชั่นหลัก | ป้องกันสื่อไหลย้อนกลับ ปกป้องอุปกรณ์ รวมอินเทอร์เฟซการตรวจสอบ | บรรลุการกระจายของเหลวจากเส้นทางหนึ่งไปยังหลายเส้นทางหรือหลายเส้นทางมาบรรจบกันเป็นหนึ่ง |
| บทบาทของระบบ | ส่วนประกอบด้านความปลอดภัยและการควบคุมที่สำคัญ | การเชื่อมต่อท่อและส่วนประกอบการกระจาย |
| สถานที่ติดตั้ง | มักจะยึดติดกับท่อหลักที่ทางออกปั๊ม | สถานที่ตั้งที่ยืดหยุ่นขึ้นอยู่กับความต้องการเบี่ยงเบนความสนใจ |
บูรณาการในระดับสูง ประหยัดพื้นที่: รวมจุดเชื่อมต่อของส่วนประกอบการทำงานหลายอย่างไว้ในตัวเชื่อมต่อขนาดกะทัดรัดเพียงตัวเดียว ทำให้เค้าโครงท่อง่ายขึ้นอย่างมาก และทำให้โครงสร้างระบบมีขนาดเล็กลงและเรียบร้อยยิ่งขึ้น
ติดตั้งและบำรุงรักษาง่าย: อุปกรณ์เสริมการตรวจสอบและควบคุมทั้งหมดตั้งอยู่ส่วนกลาง อำนวยความสะดวกในการติดตั้ง การแก้ไขจุดบกพร่อง และการตรวจสอบรายวัน
ฟังก์ชันการทำงานที่ครอบคลุม: บรรลุฟังก์ชันต่างๆ มากมายพร้อมกันในโหนดเดียว รวมถึงการควบคุมการเปิด/ปิดช่องหลัก การป้องกันการไหลย้อนกลับ การควบคุมแรงดันอัตโนมัติ และการตรวจสอบการแสดงภาพแรงดัน
จุดรั่วไหลลดลง: เมื่อเปรียบเทียบกับการใช้ทีหลายตัวและตัวเชื่อมต่อแบบตรง การใช้ตัวเชื่อมต่อห้าทางตัวเดียวจะช่วยลดจุดรั่วที่อาจเกิดขึ้นได้อย่างมาก และปรับปรุงความน่าเชื่อถือของระบบ
คุณสามารถเลือกได้ตามความต้องการหลักของระบบปั๊มของคุณ:
หากคุณต้องการป้องกันน้ำไหลย้อนกลับ ป้องกันปั๊ม และต้องการติดตั้งเกจวัดแรงดันและสวิตช์แรงดันจากส่วนกลางเพื่อทำให้การเดินท่อง่ายขึ้น คุณควรเลือกเช็ควาล์วห้าทาง นี่คือการกำหนดค่าระบบปั๊มมาตรฐาน มีประสิทธิภาพ และปลอดภัย
หากคุณมีเช็ควาล์วแยกต่างหากอยู่แล้ว หรือระบบเพียงต้องการกระจายการไหลของของไหลเดี่ยวไปยังหลายสาขาเท่าๆ กัน โดยไม่ต้องมีข้อกำหนดในการสั่งซื้อเฉพาะ ตัวเชื่อมต่อห้าทางจะประหยัดและตรงกว่า
เมื่อเลือกผลิตภัณฑ์เหล่านี้ คุณจะต้องจับคู่วัสดุที่เหมาะสม (เช่น ทองเหลือง สแตนเลส) และรุ่นโดยพิจารณาจากคุณลักษณะของตัวกลางของระบบ (การกัดกร่อน อุณหภูมิ) แรงดันใช้งาน และมาตรฐานการเชื่อมต่อ (เช่น ข้อมูลจำเพาะของเกลียว BSPT, BSP, NPT)
กล่าวโดยสรุป ผลิตภัณฑ์ทั้งสองประเภทนี้ แม้จะมีขนาดเล็ก แต่ก็เป็นส่วนประกอบสำคัญที่ขาดไม่ได้สำหรับการสร้างระบบปั๊มที่ตอบสนอง ปลอดภัย และได้รับการออกแบบอย่างชาญฉลาด ด้วยการออกแบบอันชาญฉลาด พวกเขาเปลี่ยนตรรกะการควบคุมของไหลที่ซับซ้อนให้กลายเป็นความเป็นจริงทางกายภาพที่เรียบง่ายและเชื่อถือได้
