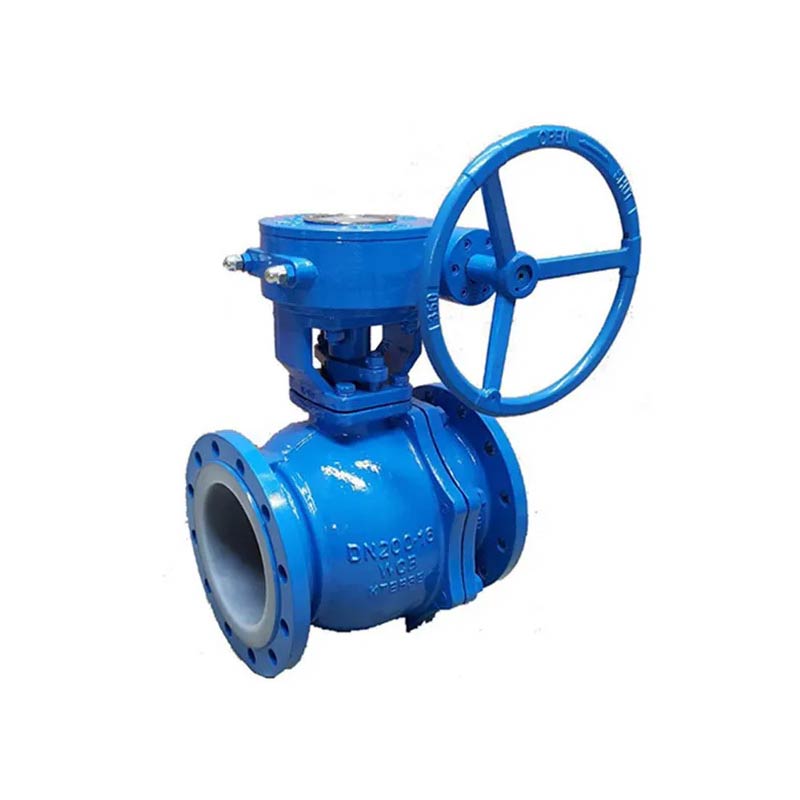

JOEPAI ทนทานเกียร์ดำเนินการเหล็กหล่อ PTFE-PFA-เรียงรายบอลวาล์ว PN16 และปลั๊กเหมือนกัน ประเภทของวาล์ว แต่ในทางกลับกัน สิ่งที่แนบมาเปิด/ปิดของ บอลวาล์ว คือ บอลวาล์วที่มีรูกลมซึ่งหมุนไปพร้อมกับ ก้านเพื่อให้สามารถเปิดและปิดวาล์วได้
ดำเนินการตรวจสอบคุณภาพกระบวนการอย่างเต็มรูปแบบ พิถีพิถัน และรอบด้าน
การทดสอบ!
การควบคุมต้นทุนภายในที่มีประสิทธิภาพช่วยลดค่าใช้จ่ายและผลประโยชน์ของลูกค้า!
สายการผลิตขั้นสูง สต็อกเพียงพอ ลดเวลาจัดส่ง!

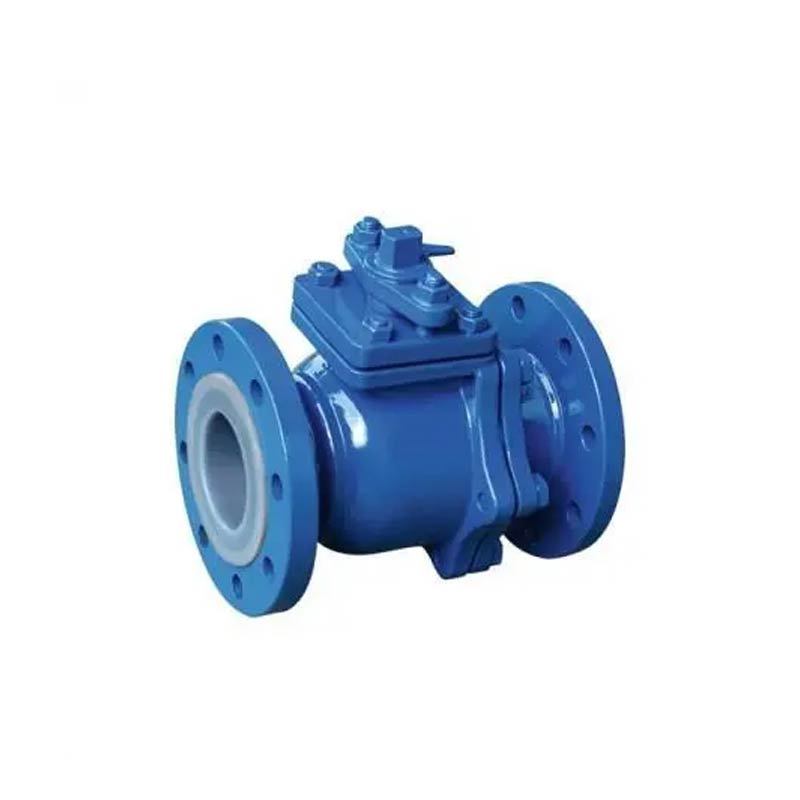

1.บอลวาล์ว 2PC เรียงรายด้วย PTFE-PFA PN16 มีเสถียรภาพทางเคมีสูงและสามารถ
ใช้ในสื่อที่มีฤทธิ์กัดกร่อนรุนแรงอื่น ๆ ยกเว้นฟิวส์โลหะอัลคาไล
และองค์ประกอบ F
2. ใช้โครงสร้างลูกบอลดริฟท์ที่มีเส้นผ่านศูนย์กลางเต็มเพื่อให้แน่ใจว่ามีการรั่วไหลเป็นศูนย์
การปิดวาล์วตลอดช่วงแรงดันทั้งหมดและยังใช้อีกด้วย
สำหรับการบำรุงรักษาท่อ
3. การรวมกันของการเปิดและปิดแท่งบอลสำหรับการหล่อวาล์ว
ช่วยลดแรงกระแทกและแรงกด ทำให้มั่นใจในการใช้งานอย่างปลอดภัย
4. โครงสร้างที่กะทัดรัดและเหมาะสมและห้องลูเมนน้อยที่สุดช่วยลด
การเก็บรักษาสื่อ ผสมผสานกับเทคโนโลยีการขึ้นรูปพิเศษ
พื้นผิวการปิดผนึกมีความละเอียดอ่อนและสมบูรณ์แบบ และใช้การบรรจุ PTFE เพื่อให้แน่ใจว่าเป็นศูนย์
การรั่วไหลของวาล์ว
5. โครงสร้างสองชิ้นและสามชิ้นเหมาะสำหรับท่อต่างๆ
ระบบและสภาพการทำงาน บอลวาล์วสามชิ้นแยกออกจากกัน
ตัววาล์วจากทั้งสองด้านทำให้สามารถเปลี่ยนและบำรุงรักษาได้อย่างรวดเร็ว
การออกแบบก้านป้องกันการระเบิด
การทำงานของคันโยก/อุปกรณ์ล็อค/การทำงานของเกียร์
ร่างกายหล่อการลงทุน
มาตรฐานวัสดุ: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| ชื่อ/วัสดุ | WCB | ซีเอฟ8 | CF3 | CF8M | CF3M |
| ร่างกาย | WCB | ซีเอฟ8 | CF3 | CF8M | CF3M |
| บอล/ก้าน | WCB | ซีเอฟ8 | CF3 | CF8M | CF3M |
| เรียงราย | FEP / PFA / PO / PTFE | ||||
| ที่นั่ง | PTFE / RPTFE | ||||
| โบลท์/น็อต | B7/2H | B8/8 | B8/8 | บี8เอ็ม/8เอ็ม | บี8เอ็ม/8เอ็ม |
| มาตรฐานการออกแบบและการผลิต | HG/T3704,GB/T12237 | เอพีไอ 6D | ||
| มาตรฐานมิติ FTF | HG/T3704, GB/T12221 | ASME B16.10 | ||
| มาตรฐานหน้าแปลน | HG/T20592, GB/T9119 | ASME B16.5, JIS B2220 | ||
| มาตรฐานการตรวจสอบและทดสอบ | HG/T13927, เจบี/T9092 | เอพีไอ 598 | ||
| เส้นผ่านศูนย์กลางปกติ | DN15~DN350 | 1/2”~14” | ||
| ความดันปกติ | 1.0MPa | 1.6 เมกะปาสคาล | 150 ปอนด์ | |
| ทดสอบแรงดัน | การทดสอบเชลล์ | 1.5MPa | 1.5MPa | 1.5MPa |
| การทดสอบแรงดันสูง | 1.1 เมกะปาสคาล | 1.1 เมกะปาสคาล | 1.1 เมกะปาสคาล | |
| การทดสอบแรงดันต่ำ | 0.6 เมกะปาสคาล | 0.6 เมกะปาสคาล | 0.6 เมกะปาสคาล | |
| ช่วงอุณหภูมิ | FEP:-29°C~120°C, PFA:-29°C~180°C, PTFE:-29°C~150°C | |||
| สื่อที่ใช้บังคับ | สารกัดกร่อนรุนแรง: กรดไฮโดรคลอริก, กรดไนตริก, กรดไฮโดรฟลูออริก คลอรีนเหลว กรดซัลฟิวริก และอควารีเจีย ฯลฯ | |||
| DN (มม | PNS (นิ้ว) | L | D | D1 | D2 | f | b | Z-Φd | ทำ | H |
| PN1.0MPa/1.6MPa | ||||||||||
| 15 | 1/2 | 140 | 95 | 65 | 45 | 3 | 15 | 4-14 | 140 | 90 |
| 20 | 3/4 | 140 | 105 | 75 | 55 | 3 | 17 | 4-14 | 140 | 100 |
| 25 | 1 | 150 | 115 | 85 | 65 | 3 | 17 | 4-14 | 180 | 105 |
| 32 | 1-1/4 | 165 | 140 | 100 | 75 | 3 | 19 | 4-18 | 180 | 120 |
| 40 | 1-1/2 | 180 | 150 | 110 | 85 | 3 | 19 | 4-18 | 225 | 140 |
| 50 | 2 | 200 | 165 | 125 | 100 | 3 | 21 | 4-18 | 225 | 150 |
| 65 | 2-1/2 | 220 | 185 | 145 | 120 | 3 | 21 | 4-18 | 360 | 160 |
| 80 | 3 | 250 | 200 | 160 | 135 | 3 | 21 | 8-18 | 420 | 215 |
| 100 | 4 | 280 | 220 | 180 | 155 | 3 | 23 | 8-18 | 420 | 240 |
| 125 | 5 | 320 | 250 | 210 | 185 | 4 | 24 | 8-18 | 520 | 250 |
| 150 | 6 | 360 | 285 | 240 | 210 | 4 | 26 | 8-23 | 520 | 290 |
| 200 | 8 | 400 | 340 | 295 | 265 | 4 | 26 | 8/12-23 | 240 | 340 |
| 250 | 10 | 450 | 395 | 350 | 320 | 4 | 28 | 12-23/26 | 240 | 380 |
