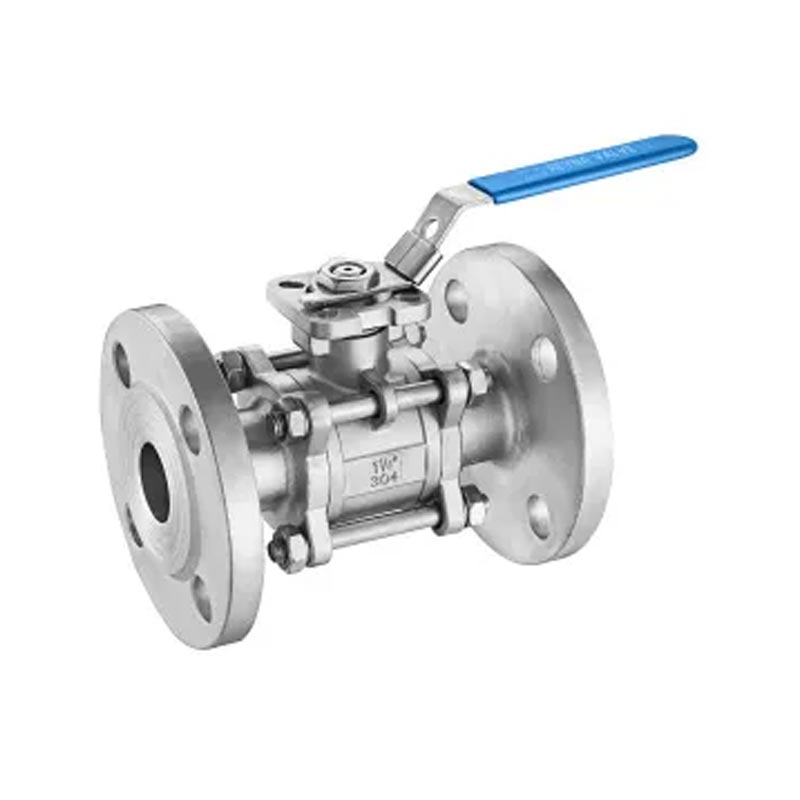

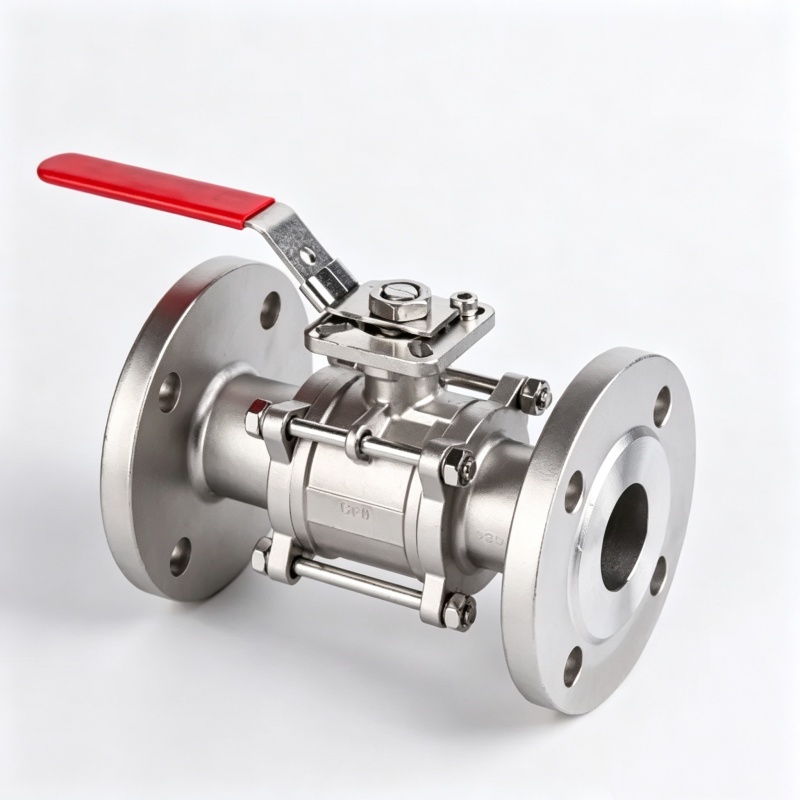

JOEPAI มุ่งเน้นไปที่การผลิต การวิจัยและพัฒนา การออกแบบ การขาย และการบริการของบอลวาล์ว โกลปวาล์ว เช็ควาล์ว วาล์วปีกผีเสื้อ และตัวกรอง ระบบท่ออุตสาหกรรมสมัยใหม่ต้องการวาล์วมากกว่าการควบคุมการตัดและการไหลแบบธรรมดา บอลวาล์วหน้าแปลน 3PC ของแผ่นรองยึดได้รับการออกแบบทางวิศวกรรมสำหรับการใช้งานที่ต้องการการเปิด-ปิดบ่อยครั้ง การผสานรวมอัตโนมัติ และค่าบำรุงรักษาต่ำ ไม่ว่าจะใช้งานในท่อส่งน้ำมันและก๊าซ โรงงานแปรรูปสารเคมี หรือวงจรน้ำหล่อเย็นของโรงไฟฟ้า บอลวาล์วนี้มอบโซลูชันการควบคุมของเหลวที่เชื่อถือได้และปลอดภัย
ระดับแรงดัน: PN16–PN40 (คลาส 150–300)
ช่วงอุณหภูมิ: -20°C ถึง +200°C (พร้อมที่นั่ง PTFE)

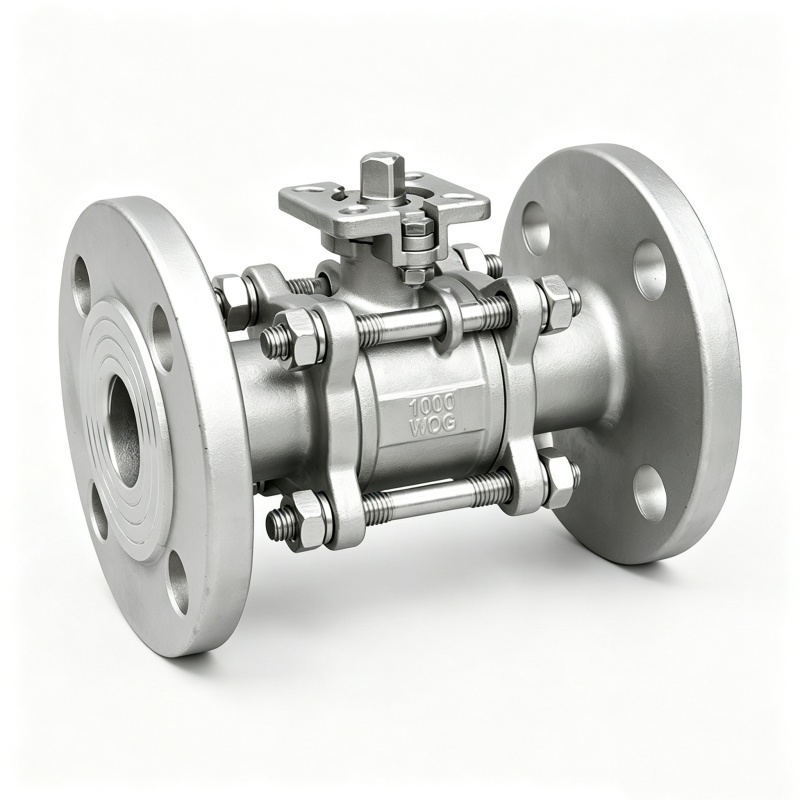

แท่นยึด: เป็นไปตามมาตรฐาน ISO 5211 สำหรับการติดตั้งแอคชูเอเตอร์โดยตรง
การปิดผนึกการรั่วไหลเป็นศูนย์แบบ Bubble-Tight: บอลวาล์วหน้าแปลน 3PC ของแผ่นยึดของเรามีที่นั่ง PTFE ที่จับคู่กับโครงสร้างการโหลดล่วงหน้าที่ปรับได้เอง รักษาการปิดเครื่องแบบไร้ฟองแม้หลังจากเปิด-ปิดครบ 10,000 รอบแล้ว สำหรับท่อไอน้ำที่มีการสั่งงานบ่อยครั้ง จังหวะหมุน 90° จะทำให้การเปิดหรือปิดเสร็จสมบูรณ์ภายใน 2 วินาที ซึ่งเข้ากันอย่างลงตัวกับสายการผลิตอัตโนมัติที่ต้องการการตอบสนองที่รวดเร็ว
แรงบิดในการทำงานต่ำ:บอลวาล์วหน้าแปลน 3PC นี้ผ่านการขัดเงากระจก (Ra ≤ 0.4μm) ซึ่งจะตัดแรงบิดในการทำงานลง 25% เมื่อเทียบกับการตกแต่งพื้นผิวมาตรฐาน ช่วยให้ลูกค้าระบุแอคชูเอเตอร์ที่มีขนาดเล็กลงได้ ซึ่งช่วยลดต้นทุนการจัดซื้อและการใช้พลังงานในการปฏิบัติงาน
การออกแบบก้านป้องกันการระเบิด: ก้านวาล์วติดตั้งด้วยซีลโอริงคู่และชุดบรรจุภัณฑ์แบบโหลดสดเพื่อป้องกันการรั่วไหลของสารอันตรายอย่างมีประสิทธิภาพ มีการติดตั้งอุปกรณ์ป้องกันไฟฟ้าสถิตระหว่างก้านและลูกบอลเพื่อรับประกันการทำงานที่ปลอดภัยกับของเหลวที่ติดไฟและระเบิดได้
โครงสร้างการบำรุงรักษาที่ใช้งานง่าย:สร้างขึ้นด้วยการออกแบบตัวถังสามชิ้น บอลวาล์วหน้าแปลน 3PC ช่วยให้สามารถทำความสะอาดภายใน การเปลี่ยนซีล และการตรวจสอบส่วนประกอบโดยไม่ต้องถอดวาล์วทั้งหมดออกจากท่อ ซึ่งช่วยลดเวลาหยุดทำงานลงได้อย่างมาก
ด้วยประสิทธิภาพการปิดผนึกที่เหนือกว่าและความเข้ากันได้ของระบบอัตโนมัติที่ราบรื่น Mounting Pad 3PC Flanged Ball Valve ถูกนำมาใช้กันอย่างแพร่หลายในภาคส่วนต่อไปนี้:
ระบบน้ำหล่อเย็นของโรงไฟฟ้า: ทนทานต่อการกัดกร่อนและไม่มีการรั่วไหล เหมาะอย่างยิ่งสำหรับการหมุนเวียนน้ำและวงจรทำความเย็นแบบปิด
อุปกรณ์ติดตั้งสารเคมีลื่นไถล: โครงสร้าง CF8M ที่เป็นอุปกรณ์เสริมสามารถต้านทานคลอไรด์และสารเคมีที่มีฤทธิ์กัดกร่อน
สถานีสูบจ่ายก๊าซธรรมชาติ: การออกแบบแรงบิดต่ำทำงานได้ดีกับหัวขับลม/ไฟฟ้าสำหรับการควบคุมระยะไกล
ท่อส่งอาหารและยา: ทำความสะอาดนอกสถานที่ได้ง่าย เป็นไปตามมาตรฐานกระบวนการที่ถูกสุขลักษณะ
การเลือกวัสดุของตัวเครื่องจะกำหนดอายุการใช้งานและความปลอดภัยของบอลวาล์วโดยตรงภายใต้สภาพการทำงานเฉพาะ:
ตัวถังและฝาท้าย:เหล็กกล้าคาร์บอน WCB (สำหรับน้ำ อากาศ ไอน้ำ ≤200°C) / CF8 (สเตนเลส 304 สำหรับกรดอ่อนและสารเคมีทั่วไป) / CF8M (สเตนเลส 316 สำหรับตัวกลางที่มีคลอไรด์และน้ำทะเล)
ลูกบอล:SS304 / SS316 (มาตรฐาน) / SS316L เกรดคาร์บอนต่ำ (ต้านทานการเชื่อมหลังการกัดกร่อนตามขอบเกรน)
ที่นั่ง:PTFE (มาตรฐาน -20~200°C) / PPL เกรดอุณหภูมิสูง (-29~280°C) / เกรดเสริม PEEK (ปรับแต่งเท่านั้น)
มาตรฐานหน้าแปลน: บอลวาล์วหน้าแปลน 3PC ของแผ่นยึดมาพร้อมกับรูปแบบการเจาะ ANSI B16.5 Class 150; มาตรฐานอื่นๆ รวมถึง DIN, JIS และ PN มีให้บริการตามคำขอที่กำหนดเอง

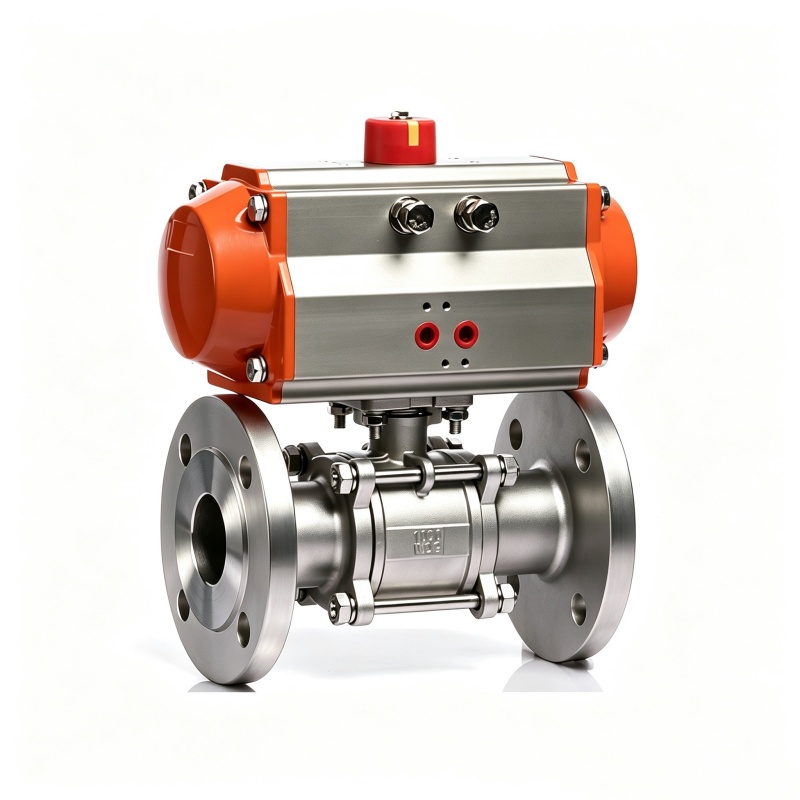

ขนาดของแอคชูเอเตอร์: สำหรับการกำหนดค่าแอคชูเอเตอร์แบบนิวแมติกหรือแบบไฟฟ้า ให้ตรวจสอบว่าแรงบิดเอาท์พุตของแอคทูเอเตอร์ตรงกับแรงดันการทำงานของวาล์ว ลูกค้าควรเตรียมแรงดันปานกลาง เส้นผ่านศูนย์กลางระบุ และความถี่ในการสลับ ทีมเทคนิคของ JOEPAI สามารถให้การสนับสนุนการคำนวณขนาดที่แม่นยำได้
| 1 | น็อตหกเหลี่ยม | เอสเอส304/เอสเอส | 9 | เครื่องซักผ้าแทง | ไฟเบอร์ |
| 2 | สายฟ้า | เอสเอส304/เอสเอส | 10 | การบรรจุ | ไฟเบอร์ |
| 3 | แหวนโบลท์ | เอสเอส304/เอสเอส | 11 | ต่อม | เอสเอส304/เอสเอส |
| 4 | ร่างกาย | WCB/CF8M/CF8 | 12 | รับมือ | เอสเอส304/เอสเอส |
| 5 | หมวก | WCB/CF8M/CF8 | 13 | เครื่องซักผ้าสปริง | เอสเอส304/เอสเอส |
| 6 | ที่นั่ง | ไฟเบอร์ | 14 | สเตมนัท | เอสเอส304/เอสเอส |
| 7 | ลูกบอล | เอสเอส316/เอสเอส304/เอสเอส | 15 | ฝาพลาสติก | พลาสติก |
| 8 | ก้าน | เอสเอส316/เอสเอส304/เอสเอส |
| กรมอุทยานฯ | ดีเอ็น | d | D | D1 | D2 | T | f | L | W | H | Z-d |
| 1/2" | 15 | 15 | 45 | 65 | 95 | 16 | 2 | 130 | 125 | 75 | 4-14 |
| 3/4" | 20 | 20 | 58 | 75 | 105 | 16 | 2 | 150 | 125 | 85 | 4-14 |
| 1" | 25 | 25 | 68 | 85 | 115 | 16 | 2 | 160 | 125 | 95 | 4-14 |
| 11/4" | 32 | 32 | 78 | 100 | 140 | 18 | 2 | 180 | 135 | 100 | 4-18 |
| 11/2" | 40 | 38 | 88 | 110 | 145 | 18 | 3 | 193.5 | 165 | 100 | 4-18 |
| 2" | 50 | 50 | 102 | 125 | 160 | 18 | 3 | 225 | 170 | 135 | 4-18 |
| 21/2" | 65 | 65 | 122 | 145 | 185 | 20 | 3 | 290 | 170 | 135 | 4-18 |
| 3" | 80 | 76 | 138 | 160 | 200 | 20 | 3 | 310 | 240 | 135 | 8-18 |
| 4" | 100 | 100 | 158 | 180 | 220 | 20 | 3 | 350 | 245 | 140 | 8-18 |
A: บริการต่อเนื่องได้ถึง 150°C สำหรับอุณหภูมิที่สูงขึ้น เราขอเสนอที่นั่ง PPL หรือ PTFE เสริมแรง (สูงถึง 260°C) – โปรดระบุเมื่อสั่งซื้อ
ตอบ: ไม่ใช่ นี่คือวาล์วเปิด/ปิด (เปิดสุดหรือปิดสุด) สำหรับการควบคุมการไหล เราขอแนะนำซีรีส์บอลวาล์วพอร์ต V ของเรา
A: WCB สำหรับน้ำ/อากาศ/ไอน้ำ; CF8 สำหรับกรดอ่อน CF8M สำหรับน้ำทะเล คลอไรด์ และสารเคมีที่มีฤทธิ์รุนแรง ดูตารางวัสดุด้านบนสำหรับคำแนะนำ
