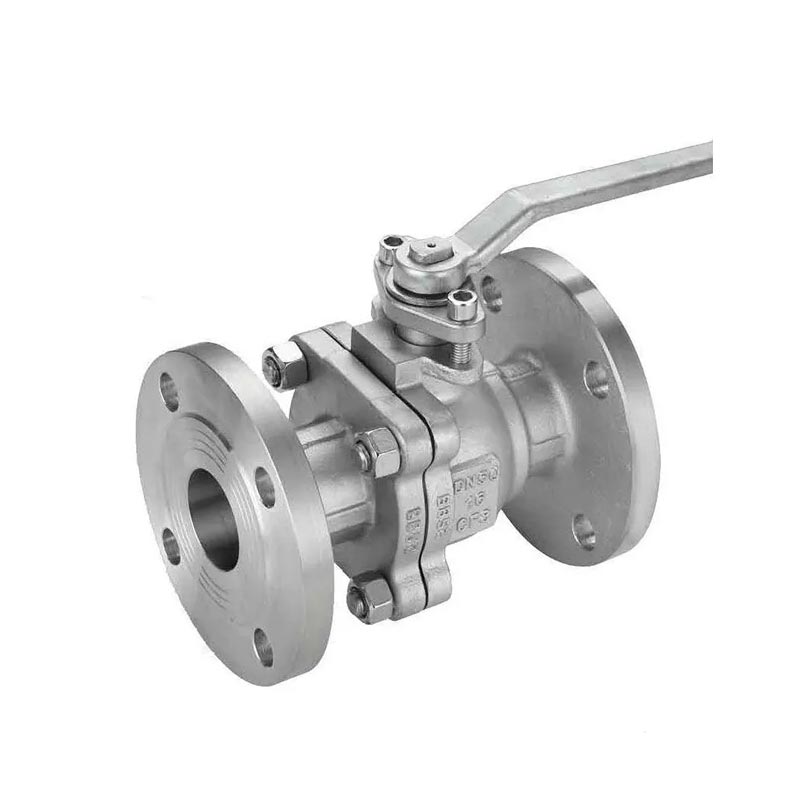

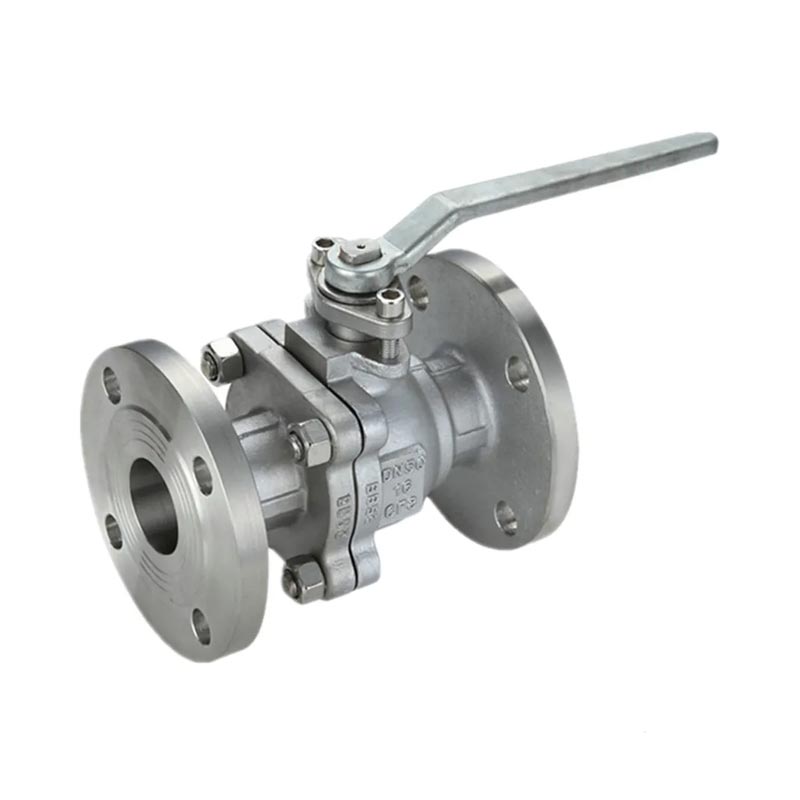

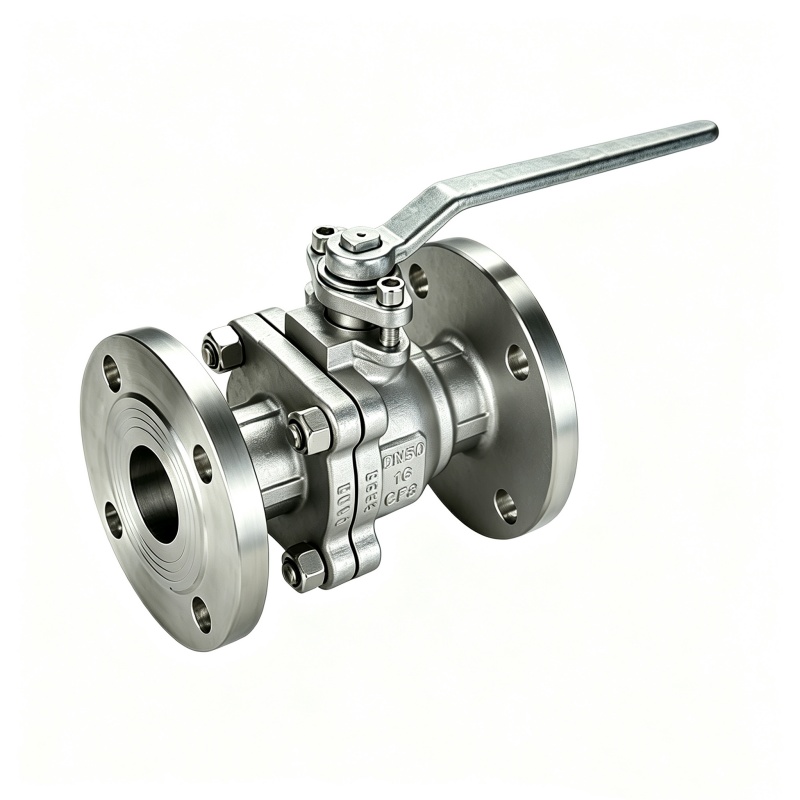

บอลวาล์วสเตนเลสสตีลหน้าแปลน GB Stanrard 2PC PN16 เป็นโซลูชันการควบคุมการไหลขนาดกะทัดรัดและประสิทธิภาพสูง ออกแบบมาเพื่อการปิดระบบและการควบคุมที่เชื่อถือได้ในสภาพแวดล้อมอุตสาหกรรมที่มีความต้องการสูง วาล์วนี้ผลิตตามมาตรฐาน GB ของจีน โดยมีโครงสร้างตัวถังสองชิ้นและการออกแบบลูกบอลลอย ให้ประสิทธิภาพการซีลที่ยอดเยี่ยม การทำงานของแรงบิดต่ำ และอายุการใช้งานที่ยาวนาน ด้วยชิ้นส่วนเปียกที่ทำจากสเตนเลสสตีลทั้งหมดและระบบซีลแบบฝังแบบนุ่ม จึงให้ความต้านทานการกัดกร่อนที่โดดเด่นและการปิดระบบแบบไม่มีฟองอากาศสำหรับตัวกลางที่หลากหลาย ตั้งแต่น้ำและก๊าซธรรมชาติไปจนถึงสารเคมีที่มีฤทธิ์รุนแรง
มาตรฐานการออกแบบ: GB/T 12237-2021
มาตรฐานการทดสอบ: GB/T 13927-2008 / HG/T 20236-2021
ขนาดตัวต่อตัว: GB/T 12221-2005
มาตรฐานปลายแปลน: JB/T 79.1-1994, HG/T 20592-2009
ระดับความดัน: PN16, PN25, PN40, PN63, PN100
✅ การออกแบบพอร์ตแบบเต็มเพื่อลดความต้านทานการไหล
✅ โครงสร้างก้านไม่ระเบิด ปลอดภัยภายใต้แรงดันสูง
✅ มือจับแบบแมนนวลพร้อมอุปกรณ์ล็อคกันขโมย
✅ ตัวหล่อลงทุนเพื่อพื้นผิวเรียบและประสิทธิภาพที่มั่นคง
เหล็กคาร์บอน: WCB (DIN1.0619)
เอสเอส304 / 1.4308
เอสเอส316 / 1.4408
1.การออกแบบพอร์ตแบบเต็มพร้อมความต้านทานการไหลต่ำเป็นพิเศษ:ใช้โครงสร้างพอร์ตแบบเต็ม ลดการสูญเสียการไหลของของเหลวในระหว่างการไหลเวียนของท่อ เหมาะสำหรับการส่งน้ำ น้ำมัน และก๊าซที่มีการไหลสูง
2.การปิดผนึกสองทิศทางพร้อมประสิทธิภาพการรั่วไหลเป็นศูนย์:โครงสร้างการปิดผนึกที่ได้รับการปรับปรุงให้สามารถปิดได้อย่างแน่นหนาแบบสองทิศทางที่เชื่อถือได้ ทำให้มีการรั่วไหลเป็นศูนย์ภายใต้แรงดันที่กำหนด เพื่อตอบสนองข้อกำหนดการแยกของเหลวในอุตสาหกรรมที่เข้มงวด
3.โครงสร้างก้านป้องกันการระเบิดเพื่อความปลอดภัยแรงดันสูง:ก้านวาล์วที่ติดตั้งด้านล่างมีขั้นนูนที่หัวของก้าน ป้องกันการดีดของก้านภายใต้แรงดันปานกลางภายใน ช่วยเพิ่มความปลอดภัยในการทำงานได้อย่างมากภายใต้สภาพการทำงานที่สมบุกสมบัน
4.คันโยกแบบแมนนวลแบบล็อคได้เพื่อการใช้งานที่สะดวก:เมื่อจับคู่กับมือจับควบคุมการทำงานแบบแมนนวลพร้อมอุปกรณ์ล็อค ผู้ปฏิบัติงานสามารถล็อควาล์วในตำแหน่งเปิดสุดหรือปิดสุดเพื่อหลีกเลี่ยงการทำงานผิดพลาดโดยไม่ตั้งใจ
5.ตัววาล์วหล่อการลงทุนที่แม่นยำ:ตัววาล์วผลิตโดยกระบวนการหล่อด้วยการลงทุน มีช่องด้านในเรียบ ความหนาของผนังสม่ำเสมอ โครงสร้างที่มั่นคง และทนต่อการกัดกร่อนได้ดีเยี่ยม
6.การเชื่อมต่อแบบหน้าแปลนมาตรฐาน ติดตั้งและบำรุงรักษาง่าย: สอดคล้องกับการเชื่อมต่อหน้าแปลนมาตรฐานแห่งชาติ โครงสร้างโดยรวมน้ำหนักเบา ใช้พื้นที่การติดตั้งน้อยลง โครงสร้างการถอดแยกชิ้นส่วนที่เรียบง่ายทำให้การตรวจสอบและบำรุงรักษารายวันสะดวก
|

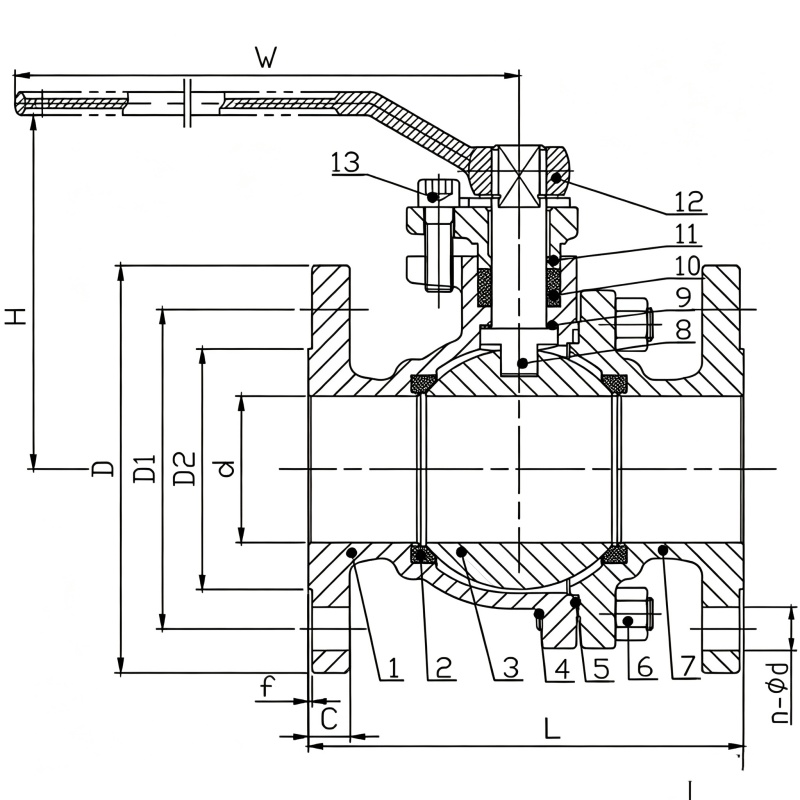

เลขที่.
|
ชื่อชิ้นส่วน
|
วัสดุ
|
เลขที่
|
ชื่อชิ้นส่วน
|
วัสดุ
|
|
1
|
ร่างกาย
|
WCB/CF8/CF8M
|
8
|
ก้าน
|
F304/F316
|
|
2
|
ที่นั่ง
|
PTFE/RPTFE/PPL
|
9
|
เครื่องซักผ้าแทง
|
ไฟเบอร์
|
|
3
|
ลูกบอล
|
เอสเอส304/เอสเอส316
|
10
|
การบรรจุ
|
ไฟเบอร์
|
|
4
|
สายฟ้า
|
B8
|
11
|
ต่อม
|
ซีเอฟ8
|
|
5
|
ปะเก็น
|
ไฟเบอร์
|
12
|
รับมือ
|
เอสเอส
|
|
6
|
นัท
|
8
|
13
|
สกรูหัวจมหกเหลี่ยม
|
8
|
|
7
|
ฝากระโปรง
|
WCB/CF8/CF8M
|
16
|
|
|
|
ดีเอ็น
|
d
|
L
|
H
|
D
|
D1
|
D2
|
C
|
f
|
n-Ød
|
|
15
|
15
|
130
|
85
|
95
|
65
|
45
|
14
|
2
|
4-Ø14
|
|
20
|
20
|
130
|
89
|
105
|
75
|
55
|
14
|
2
|
4-Ø14
|
|
25
|
25
|
140
|
91
|
115
|
85
|
65
|
14
|
2
|
4-Ø14
|
|
32
|
32
|
165
|
104.5
|
135
|
100
|
75
|
16
|
2
|
4-Ø18
|
|
40
|
40
|
165
|
118
|
145
|
110
|
85
|
16
|
3
|
4-Ø18
|
|
50
|
50
|
203
|
125
|
160
|
125
|
100
|
18
|
3
|
4-Ø18
|
|
65
|
65
|
222
|
147
|
180
|
145
|
120
|
18
|
3
|
4-Ø18
|
|
80
|
80
|
241
|
166
|
195
|
160
|
135
|
20
|
3
|
8-Ø18
|
|
100
|
100
|
305
|
189
|
215
|
180
|
155
|
20
|
3
|
8-Ø18
|
|
125
|
125
|
356
|
110
|
245
|
210
|
185
|
22
|
3
|
8-Ø18
|
|
150
|
150
|
394
|
131
|
280
|
240
|
210
|
24
|
3
|
8-Ø20
|
|
200
|
200
|
457
|
152
|
340
|
295
|
265
|
26
|
3
|
12-Ø20
|
A: ขนาดมาตรฐาน DN15-DN100 (WCB/304/316): 15–25 วันทำการ ขนาดใหญ่และข้อกำหนดเฉพาะ: 30–40 วัน คำสั่งซื้อเร่งด่วนตามคำขอ
ตอบ: ใช่ ตัวอย่าง 1-5 ชิ้นพร้อมราคาที่แข่งขันได้สำหรับการทดสอบประสิทธิภาพ
ตอบ: ไม่มีขั้นต่ำที่เข้มงวดสำหรับวาล์วมาตรฐาน ยอมรับคำสั่งทดลอง 1 ชิ้น รายการที่กำหนดเองแนะนำ 10 ชิ้นเพื่อประสิทธิภาพด้านต้นทุน
ตอบ: รับประกัน 12 เดือนสำหรับข้อบกพร่องในการผลิต อะไหล่ฟรี และการสนับสนุนการซ่อมแซม คำแนะนำทางเทคนิคฟรีตลอดอายุการใช้งาน
