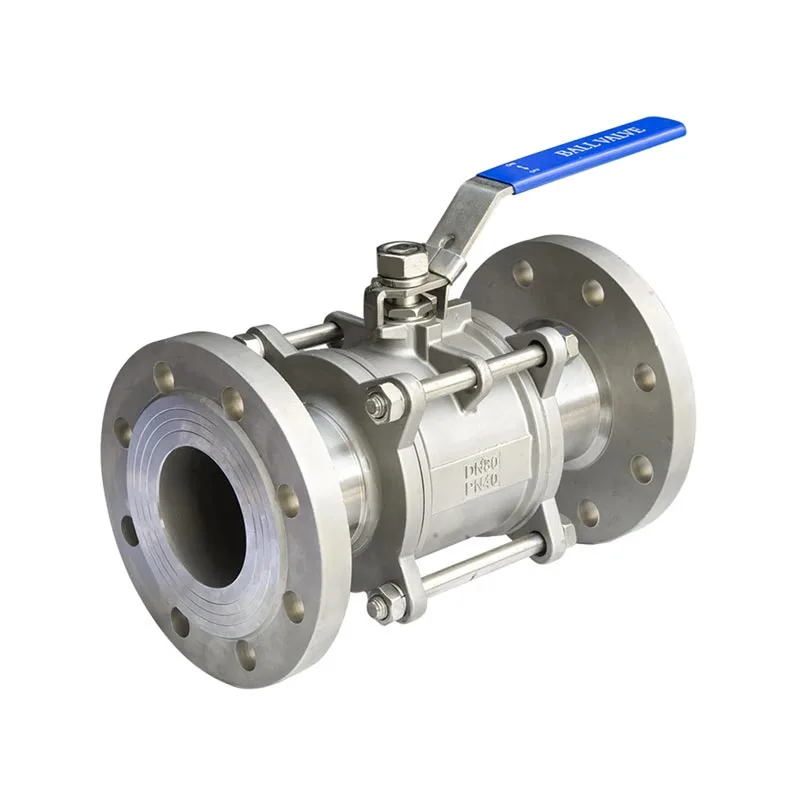

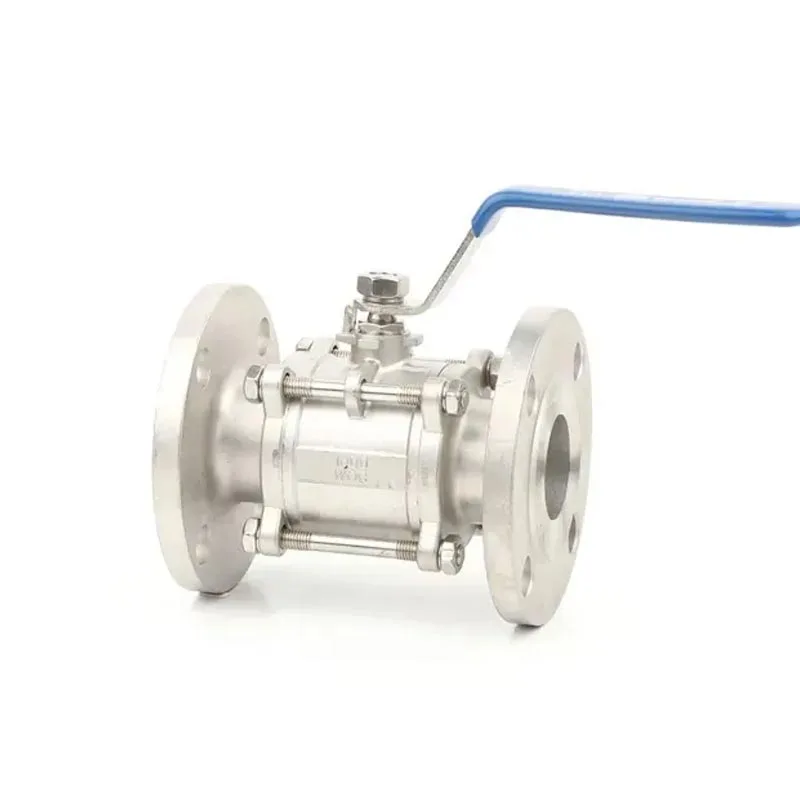

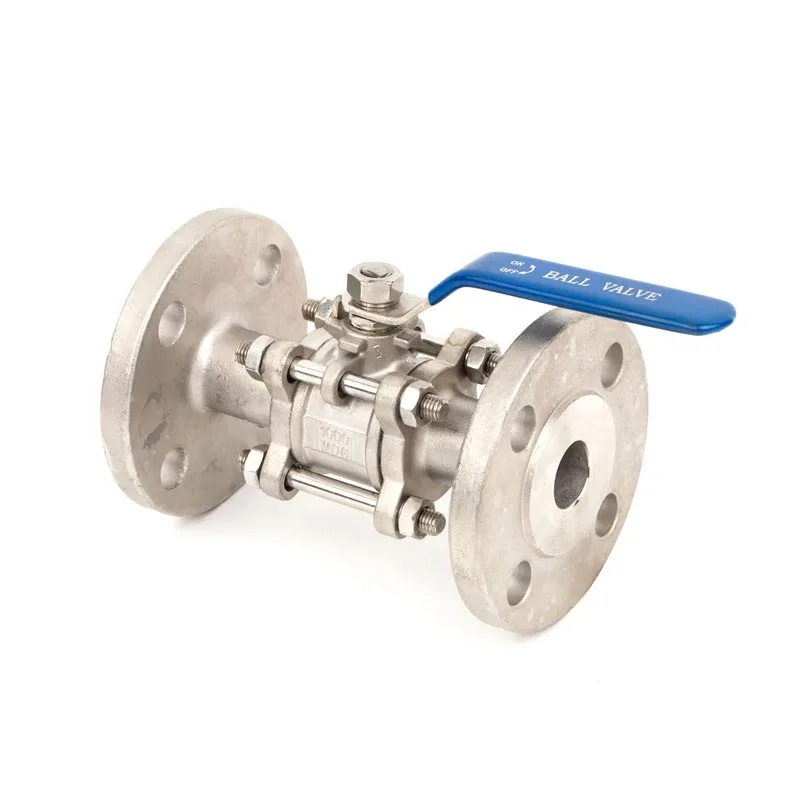

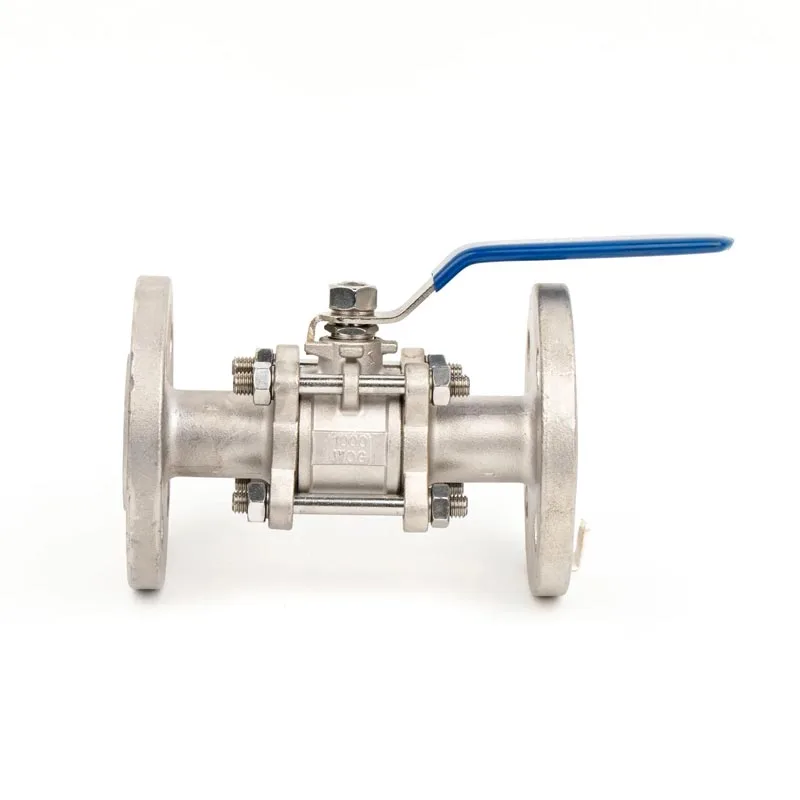

บอลวาล์วหน้าแปลนสแตนเลส 3PC DIN PN16

JOEPAI สแตนเลส 3PC DIN PN16 บอลวาล์วหน้าแปลนมอบประสิทธิภาพที่มั่นคงภายใต้ช่วงอุณหภูมิการทำงานที่สอบเทียบแบบรวมที่ -29 ℃ ถึง 180 ℃ พร้อมวงแหวนซีล PTFE เสริมแรง เมื่อติดตั้งแหวนซีลโพลีสไตรีน PPL พารา บอลวาล์วจะขยายขีดจำกัดสูงสุดของอุณหภูมิการทำงานเป็น 300°C พารามิเตอร์ทางเทคนิคทั้งหมดของ JOEPAI Stainless Steel 3PC DIN PN16 Flanged Ball Valve ได้รับการทดสอบตามมาตรฐานการตรวจสอบ API 598 เพื่อกำจัดข้อผิดพลาดคำอธิบายอุณหภูมิที่ไม่สอดคล้องกันบนหน้า บอลวาล์วหน้าแปลน DIN 3PC ใช้การเชื่อมต่อหน้าแปลน PN16/PN40 มาตรฐาน DIN2633 โดยมีมิติแบบเห็นหน้ากันตามข้อกำหนด DIN3202-F1 เส้นผ่านศูนย์กลางที่ระบุของ JOEPAI สแตนเลส 3PC DIN PN16 บอลวาล์วหน้าแปลนครอบคลุม DN15 ถึง DN150 ครอบคลุมข้อกำหนดท่ออุตสาหกรรมทั่วไปส่วนใหญ่ มีตัวเลือกวัสดุตัวถังหลายแบบสำหรับบอลวาล์วหน้าแปลน JOEPAI 3PC ซึ่งรวมถึงสแตนเลส 304/1.4308 และสแตนเลส 316/1.4408 เพื่อปรับให้เข้ากับสภาพแวดล้อมของไหลที่เป็นกลาง มีฤทธิ์เป็นกรดอ่อนและมีฤทธิ์กัดกร่อน

คุณสมบัติผลิตภัณฑ์：

โครงสร้างแยกสามชิ้น:ไฮไลท์การแข่งขันที่ใหญ่ที่สุดของ JOEPAI Stainless Steel 3PC DIN PN16 Flanged Ball Valve คือการออกแบบตัววาล์วแยก 3PC อิสระ บอลวาล์วในตัวจำเป็นต้องปิดระบบท่อโดยสมบูรณ์และการถอดชิ้นส่วนท่อเพื่อการทำความสะอาดภายใน ในขณะที่บอลวาล์ว 3PC จำเป็นต้องคลายสลักเกลียวเชื่อมต่อเพื่อถอดตัววาล์วตรงกลางออกโดยไม่ต้องถอดวาล์วทั้งหมดออกจากท่อ คุณสมบัติโครงสร้าง 3PC นี้ช่วยลดเวลาหยุดทำงานของการบำรุงรักษาลงอย่างมาก และลดต้นทุนการสร้างท่อใหม่สำหรับผู้ใช้ในอุตสาหกรรม

การออกแบบการไหลผ่านพอร์ตแบบเต็ม:JOEPAI สแตนเลส 3PC DIN PN16 บอลวาล์วหน้าแปลนมาพร้อมกับแกนบอลแบบเต็มพอร์ตเป็นการกำหนดค่ามาตรฐาน เส้นผ่านศูนย์กลางรูด้านในของแกนบอลเต็มพอร์ตสอดคล้องกับเส้นผ่านศูนย์กลางภายในของท่อ ซึ่งหลีกเลี่ยงความต้านทานการไหลและการสูญเสียแรงดันปานกลางที่เกิดจากช่องการไหลที่ลดลง สำหรับท่อหมุนเวียนที่มีความต้องการอัตราการไหลสูง การออกแบบพอร์ตแบบเต็มบอลวาล์ว 3PC ช่วยเพิ่มประสิทธิภาพการส่งน้ำ ไอน้ำ น้ำมัน และสื่ออื่น ๆ ได้อย่างมีประสิทธิภาพ

สื่อที่เกี่ยวข้องและสถานการณ์การทำงาน:

JOEPAI 3PC DIN Flanged Ball Valve สามารถตัดหรือเชื่อมต่อสื่อของเหลวภายในท่ออุตสาหกรรมได้ ด้วยวงแหวนซีลที่เปลี่ยนได้และวัสดุตัววาล์วหลายแบบ บอลวาล์วนี้จึงเข้ากันได้กับน้ำ อากาศอัด ไอน้ำอุตสาหกรรม น้ำมันเชื้อเพลิง กรดไนตริก กรดอะซิติก และของเหลวที่มีฤทธิ์กัดกร่อนอ่อนอื่นๆ มีการใช้กันอย่างแพร่หลายในการแปรรูปทางเคมี การผลิตอาหารเครื่องดื่ม น้ำประปาและการระบายน้ำ ท่อทำความร้อน การผลิตยา และอุตสาหกรรมบำบัดน้ำเสียการคุ้มครองสิ่งแวดล้อม ไม่ว่าจะเป็นท่อส่งน้ำแรงดันปกติอุณหภูมิต่ำหรือท่อส่งไอน้ำอุณหภูมิสูง JOEPAI Stainless Steel 3PC DIN PN16 Flanged Ball Valve ช่วยรักษาการปิดผนึกที่มั่นคงและอายุการใช้งานที่ยาวนาน

ข้อมูลจำเพาะทางเทคนิคของผลิตภัณฑ์:

โครงสร้างโดยรวม: โครงสร้างแยกโมดูลาร์สามชิ้น 3 ชิ้น

มาตรฐานการเชื่อมต่อ: หน้าแปลน DIN PN16/PN40 DIN2633

ขนาดเผชิญหน้า: DIN3202-F1

เส้นผ่านศูนย์กลางที่กำหนด: DN15 ~ DN150

มาตรฐานการทดสอบ: API 598

ช่องทางการไหล: พอร์ตเต็ม

ก้านวาล์ว: ก้านปิดผนึกแบบย้อนกลับที่ติดตั้งด้านล่างป้องกันการระเบิด

โหมดการทำงาน: คันโยกแบบแมนนวลพร้อมล็อค; เกียร์หนอน; ไดรฟ์ไฟฟ้า / นิวแมติกเสริม

วัสดุตัวเครื่องเสริม: เหล็กกล้าคาร์บอน WCB, สแตนเลส 304, สแตนเลส 316

ขอบเขตอุณหภูมิ:

ซีล PTFE เสริมแรง: -29°C ~ 180°C

ซีล PPL: -29 ℃ ~ 300 ℃

ชิ้นส่วนและวัสดุหลัก

ขนาดหลัก

คำถามที่พบบ่อย

1. "3PC" หมายถึงอะไร และเหตุใดจึงมีความสำคัญ

"3PC" ย่อมาจากโครงสร้างสามชิ้น โดยยึดตัวถังตรงกลางและหน้าแปลนปลายทั้งสองเข้าด้วยกัน การออกแบบนี้ช่วยให้บำรุงรักษาและทำความสะอาดออนไลน์ได้ง่ายโดยไม่ต้องถอดวาล์วทั้งหมดออกจากไปป์ไลน์ ซึ่งช่วยลดเวลาหยุดทำงานสำหรับระบบที่ต้องการการบำรุงรักษาตามปกติได้อย่างมาก

2.การใช้งานหลักและสื่อที่เหมาะสมสำหรับวาล์วนี้คืออะไร?

วาล์วนี้ใช้เพื่อตัดหรือเชื่อมต่อการไหลของตัวกลางในท่อ และเหมาะสำหรับน้ำ ไอน้ำ น้ำมัน กรดไนตริก กรดอะซิติก และของเหลวที่มีฤทธิ์กัดกร่อนอื่นๆ มีการใช้กันอย่างแพร่หลายในอุตสาหกรรมแปรรูปทางเคมี ปิโตรเคมี การผลิตไฟฟ้า และการบำบัดน้ำ โดยการเลือกวัสดุที่ปรับให้เหมาะกับสื่อเฉพาะ

3. วาล์วนี้มีวัสดุอะไรบ้าง?

ตัวเลือกตัวถังประกอบด้วยเหล็กกล้าคาร์บอน (WCB) สแตนเลส 304 และสแตนเลส 316 ส่วนประกอบภายใน เช่น บอล ก้าน และสลักเกลียวมีจำหน่ายในเกรดสแตนเลสที่เข้ากัน ในขณะที่เบาะนั่งทำจาก PTFE เพื่อประสิทธิภาพการซีลที่ดีเยี่ยม

4. วาล์วนี้มีตัวเลือกไดรฟ์และคุณลักษณะด้านความปลอดภัยอะไรบ้าง?

รองรับการทำงานคันโยกแบบแมนนวล ไฟฟ้า และนิวแมติก คุณลักษณะด้านความปลอดภัยประกอบด้วยก้านป้องกันการระเบิดพร้อมการซีลแบบย้อนกลับ กลไกการวางตำแหน่ง 90° อุปกรณ์ล็อคที่เป็นอุปกรณ์เสริมเพื่อป้องกันการทำงานผิดพลาด และตัวยึดมาตรฐาน ISO สำหรับการติดตั้งแอคชูเอเตอร์ที่ง่ายดาย

5. มีขนาดใดบ้างและสามารถปรับแต่งวาล์วได้หรือไม่?

เรามีขนาดตั้งแต่ DN15 ถึง DN150 มีการปรับแต่งสำหรับวัสดุพิเศษ อัตราแรงดัน ประเภทการเชื่อมต่อ (รวมถึงการเชื่อมแบบชนและการเชื่อมแบบซ็อกเก็ต) และบรรจุภัณฑ์ โปรดติดต่อทีมขายของเราเพื่อแจ้งความต้องการเฉพาะของคุณ
