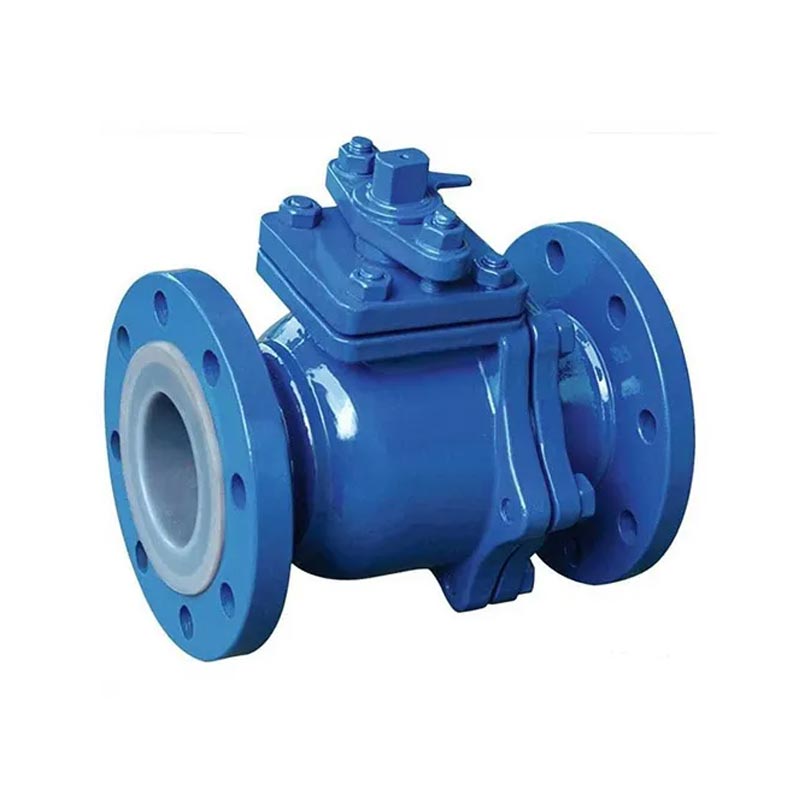

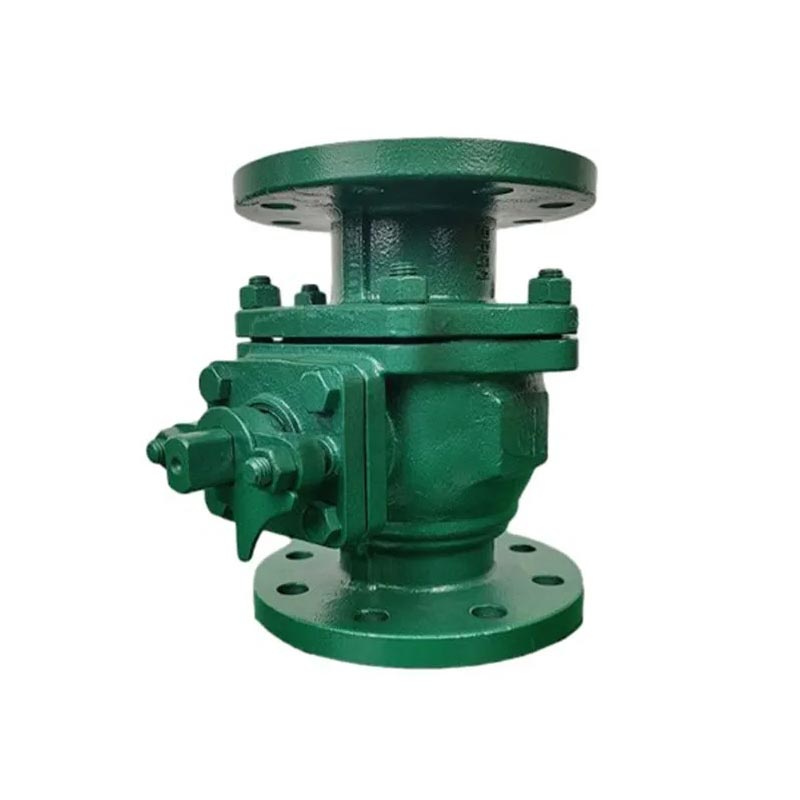

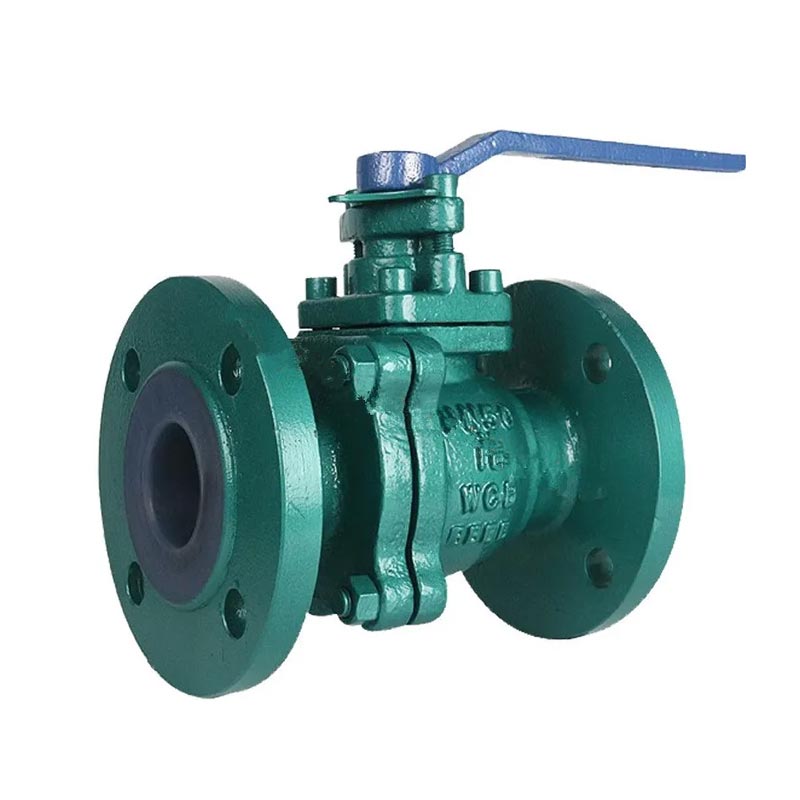

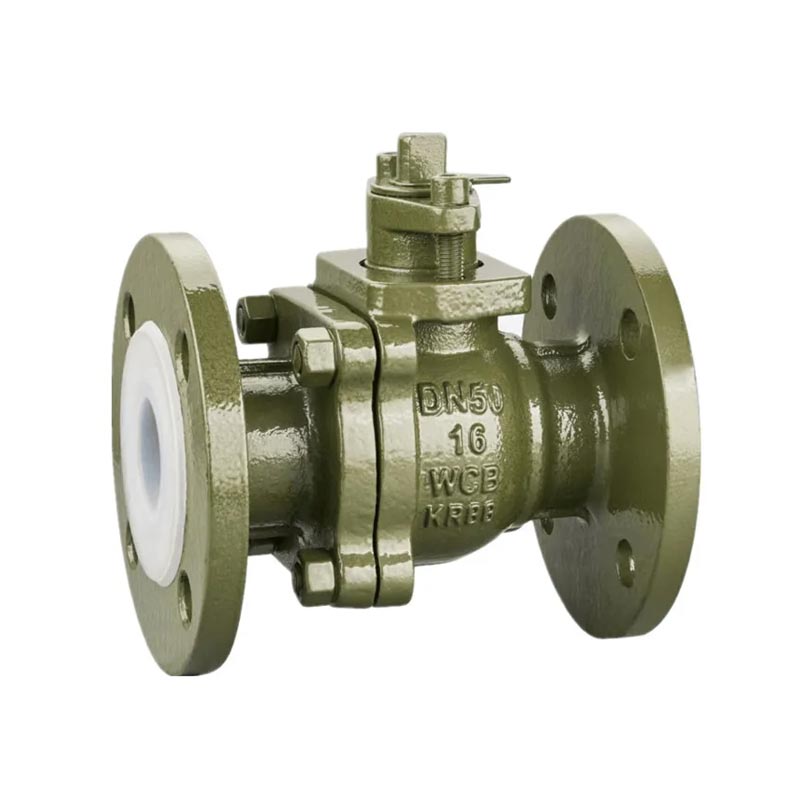

บอลวาล์วหน้าแปลนเรียงรายฟลูออรีน

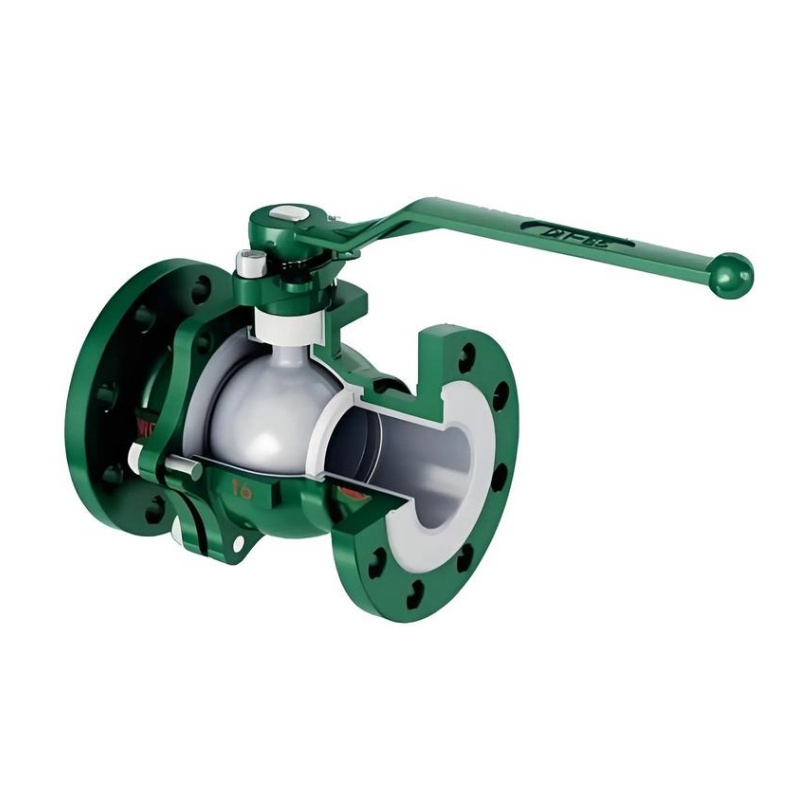

บอลวาล์วหน้าแปลน JOEPAI Fluorine Lined เป็นวาล์วปิดที่ทนต่อการกัดกร่อนที่ใช้กันอย่างแพร่หลายในอุตสาหกรรมเคมี การคุ้มครองสิ่งแวดล้อม ปิโตรเคมี ยา การชุบโลหะด้วยไฟฟ้า และการถลุง การใช้การออกแบบโครงสร้างเจาะแบบเต็มและบุด้วยวัสดุ PTFE, FEP หรือ PFA ทำให้สามารถป้องกันการกัดกร่อนของตัวกลางที่มีฤทธิ์กัดกร่อนรุนแรงบนโลหะตัววาล์วได้อย่างมีประสิทธิภาพ และรักษาการปิดผนึกและการทำงานในระยะยาวในสภาวะการทำงานที่รุนแรง เช่น กรดไฮโดรฟลูออริก กรดกัดกร่อนน้ำ กรดไนตริกเข้มข้น และด่างเข้มข้น โครงสร้างคอมโพสิตของตัวเครื่องโลหะและซับในป้องกันการกัดกร่อนที่ไม่ใช่โลหะช่วยแก้ปัญหาปัญหาทั่วไปในอุตสาหกรรมของวาล์วโลหะทั่วไปที่ล้มเหลวภายใต้สภาวะที่มีฤทธิ์กัดกร่อน การออกแบบรูเจาะเต็มจะช่วยลดจุดตายที่มีเส้นผ่านศูนย์กลางลดลง ส่งผลให้ความต้านทานของเหลวต่ำกว่าขนาดเดียวกันมากวาล์วโลกและเช็ควาล์วในขณะที่ลูกบอลที่เรียงเต็มจะสร้างคู่การปิดผนึกที่แม่นยำกับที่นั่งเพื่อให้ประสิทธิภาพการรั่วซึมเป็นศูนย์เมื่อปิด ผลิตโดยใช้กระบวนการซับในแบบอัดในตัว ซับในฟลูออโรเรซิ่นจะยึดติดอย่างแน่นหนากับตัววาล์วที่ทำจากเหล็กคาร์บอน ป้องกันการหลุดลอกหรือปูดแม้ในการใช้งานในระยะยาว เยื่อบุด้านในที่มีแรงเสียดทานต่ำยังหลีกเลี่ยงการอุดตันปานกลางหรือการติดขัดระหว่างการทำงาน ทำให้มั่นใจได้ถึงประสิทธิภาพที่มั่นคงในการใช้งานที่ต้องการการควบคุมการกัดกร่อนในระดับที่สูงมาก

ข้อดีของผลิตภัณฑ์

1. กลไกความต้านทานการกัดกร่อนที่แท้จริง: การแยกโลหะออกจากตัวกลางทางกายภาพ ความสามารถในการซึมผ่านต่ำทำให้การเริ่มต้นการกัดกร่อนล่าช้าอย่างมาก เหมาะสำหรับกรดผสม กรดของเสีย สื่อสลับ

2. การเสื่อมสภาพของซีลอย่างช้าๆ ในวงจรกรด/ด่าง: หลังจากรอบกรด/ด่าง 10,000 รอบ การรั่วไหล ≤ 50 ppm (ISO 5208 อัตรา A)

3. มูลค่าที่แท้จริงของการเจาะเต็ม: ออกแบบมาสำหรับสื่อการตกผลึก โพลีเมอร์ มีของแข็งหรือมีความหนืดสูง ป้องกันการอุดตัน ลดการทำความสะอาด ลดความเสี่ยงในการยึด

รายละเอียดสินค้า

แบบเห็นหน้า: GB/T12221-1989
ขนาดหน้าแปลน: GB/T9113.1-2000
การออกแบบ: GB/T12237-1989
การทดสอบ: GB/T13927-1992
พอร์ตเต็ม, แผ่นยึดโดยตรง ISO5211
การออกแบบก้านป้องกันการระเบิด
การใช้งานคันโยก/อุปกรณ์ล็อค
ร่างกายหล่อการลงทุน
มาตรฐานวัสดุ: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308

ชิ้นส่วนและวัสดุหลัก

วัสดุซับ: FEP สำหรับกรดแก่ทั่วไป PFA สำหรับกรดเข้มข้นที่อุณหภูมิสูง PTFE สำหรับความเข้ากันได้ทางเคมีในวงกว้างและข้อกำหนดด้านความบริสุทธิ์สูง

ความเหมาะสมของสุญญากาศ: "ใช่" หมายถึงเหมาะสำหรับกระบวนการแรงดันลบ

มาตรฐานหน้าแปลน: ต้องตรงกับไปป์ไลน์ของคุณ (HG / GB / ANSI / DIN)

มิติข้อมูลหลัก

เส้นผ่านศูนย์กลางที่กำหนด		ขนาดมาตรฐาน/มม							อ้างอิง/มม
DN/มม	กรมอุทยานฯ/นิ้ว	L	D	D1	D2	f	b	Z-Фd	D0	H	น้ำหนัก/กก
PN10
15	1/2"	140	95	65	45	2	16	4-Ф14	120	80	3.5
20	3/4"	140	105	75	55	2	18	4-Ф14	140	90	4
25	1"	150	115	85	65	2	18	4-Ф14	160	100	4.5
32	1 1/4"	165	140	100	78	2	18	4-Ф18	160	110	6.5
40	1 1/2"	180	150	110	85	2	18	4-Ф18	200	120	8
50	2"	200	165	125	100	3	18	4-Ф18	250	135	10
65	2 1/2"	220	185	145	120	3	18	8-Ф18	300	145	15
80	3"	250	200	160	135	3	20	8-Ф18	350	185	20
100	4"	280	220	180	155	3	20	8-Ф18	240	195	25
125	5"	320	250	210	185	3	22	8-Ф18	500	210	38
150	6"	360	285	240	210	3	22	8-Ф22	200	450	55
200	8"	400	340	295	265	3	24	8-Ф22	240	490	93
250	10"	450	395	350	320	3	26	12-Ф22	240	550	150
300	12"	610	445	400	368	4	26	12-Ф22	320	600	320
350	14"	686	505	460	428	4	26	16-Ф22	320	675	400
400	16"	762	565	515	482	4	26	16-Ф26	360	780	500
PN16
15	1/2"	140	95	65	45	2	16	4-Ф14	120	80	3.5
20	3/4"	140	105	75	55	2	18	4-Ф14	140	90	4
25	1"	150	115	85	65	2	18	4-Ф14	160	100	4.5
32	1 1/4"	165	140	100	78	2	18	4-Ф18	160	110	6.5
40	1 1/2"	180	150	110	85	2	18	4-Ф18	200	120	8
50	2"	200	165	125	100	3	18	4-Ф18	250	135	10
65	2 1/2"	220	185	145	120	3	18	8-Ф18	300	145	15
80	3"	250	200	160	135	3	20	8-Ф18	350	185	20
100	4"	280	220	180	155	3	20	8-Ф18	240	195	25
125	5"	320	250	210	185	3	22	8-Ф18	500	210	38
150	6"	360	285	240	210	3	22	8-Ф23	200	450	55
200	8"	400	340	295	265	3	24	12-Ф23	240	490	93
250	10"	450	405	355	320	3	26	12-Ф25	240	550	150
300	12"	610	460	410	375	4	28	12-Ф25	320	600	320
350	14"	686	520	470	435	4	30	16-Ф25	320	675	400
400	16"	762	580	525	485	4	32	16-Ф30	360	780	500
PN25
15	1/2"	140	95	65	45	2	16	4-Ф14	120	80	3.5
20	3/4"	140	105	75	55	2	18	4-Ф14	140	90	4
25	1"	150	115	85	65	2	18	4-Ф14	160	100	4.5
32	1 1/4"	165	140	100	78	2	18	4-Ф18	160	110	6.5
40	1 1/2"	180	150	110	85	2	18	4-Ф18	200	120	8
50	2"	200	165	125	100	3	20	4-Ф18	250	135	10
65	2 1/2"	220	185	145	120	3	22	8-Ф18	300	145	15
80	3"	250	200	160	135	3	24	8-Ф18	300	185	20
100	4"	280	235	190	160	3	24	8-Ф22	200	195	25
125	5"	320	270	220	188	3	26	8-Ф26	200	210	38
150	6"	360	300	250	218	3	28	8-Ф26	200	450	55
200	8"	400	360	310	278	3	30	12-Ф26	240	495	93
250	10"	450	425	370	332	3	32	12-Ф30	280	555	150
300	12"	610	485	430	390	4	34	12-Ф30	320	605	320
350	14"	686	555	490	448	4	38	16-Ф33	320	685	400

คำถามที่พบบ่อย

1: บอลวาล์วเรียงรายฟลูออรีน JOEPAI มีการรับรองคุณภาพอะไรบ้าง?

บริษัทของเราได้ผ่านการรับรองระบบการจัดการคุณภาพ ISO 9001 ผลิตภัณฑ์หลักของเราได้รับการรับรอง CE และเป็นไปตามมาตรฐานความปลอดภัยและสิ่งแวดล้อมระดับสากล ผลิตภัณฑ์ทั้งหมดสามารถจัดทำรายงานการตรวจสอบย้อนกลับวัสดุ (MTC) และเอกสารรับรองการส่งออก (CE, ISO) เพื่อให้เป็นไปตามข้อกำหนดการปฏิบัติตามข้อกำหนดของกระบวนการโครงการทั้งหมด

2: บอลวาล์วบุฟลูออรีนของคุณสามารถจัดการกับสื่อที่มีฤทธิ์กัดกร่อนใดได้บ้าง

บอลวาล์วหน้าแปลนบุฟลูออรีนได้รับการออกแบบมาเป็นพิเศษสำหรับสภาวะของตัวกลางที่มีฤทธิ์กัดกร่อนสูงและมีความบริสุทธิ์สูง พร้อมการออกแบบซับใน PTFE/FEP/PFA สามารถป้องกันการกัดกร่อนของตัวกลางที่มีฤทธิ์กัดกร่อนรุนแรงบนโลหะของตัววาล์วได้อย่างมีประสิทธิภาพ และรักษาการปิดผนึกและการทำงานในระยะยาวในสภาวะการทำงานที่รุนแรง เช่น กรดไฮโดรฟลูออริก กรดกัดกร่อนในน้ำ กรดไนตริกเข้มข้น และด่างแก่

3: ลักษณะสำคัญของบอลวาล์วคืออะไร?

ลักษณะสำคัญของบอลวาล์วคือโครงสร้างที่กะทัดรัด ใช้งานง่ายและบำรุงรักษา เหมาะสำหรับตัวกลางการทำงานทั่วไป เช่น น้ำ ตัวทำละลาย กรด และก๊าซธรรมชาติ รวมถึงตัวกลางที่มีสภาวะการทำงานที่รุนแรง เช่น ออกซิเจน ไฮโดรเจนเปอร์ออกไซด์ มีเทน และเอทิลีน บอลวาล์วหน้าแปลนบุฟลูออรีนสามารถปิดได้อย่างแน่นหนาด้วยการหมุนเพียง 90 องศาและมีแรงบิดในการหมุนเพียงเล็กน้อย ช่องตัววาล์วที่เท่ากันโดยสมบูรณ์ให้ความต้านทานต่ำผ่านช่องทางไหลตรงสำหรับตัวกลาง

4: คุณปฏิบัติตามมาตรฐานการออกแบบและการทดสอบแบบใด

According to the product detail: FACE-TO-FACE: GB/T12221-1989; ขนาดหน้าแปลน: GB/T9113.1-2000; การออกแบบ: GB/T12237-1989; การทดสอบ: GB/T13927-1992 วาล์วเป็นแบบ FULL PORT, LEVER OPERATION/ LOCKING DEVICE และ ISO5211 DIRECT MOUNTING PAD ซึ่งเป็นอุปกรณ์เสริมสำหรับการทำงานแบบอัตโนมัติ การออกแบบก้านที่ป้องกันการระเบิด และตัวหล่อการลงทุน

5: วัสดุอะไรที่ใช้สำหรับชิ้นส่วนหลักและตัวเครื่อง?

ชิ้นส่วนตัวถังและวัสดุชิ้นส่วนหลัก: ตัว WCB/CF8/CF8M, หมวก WCB/CF8/CF8M, ที่นั่ง PTFE/PPL, บอล SS304/SS316, สลักเกลียว SS/SS316, ปะเก็น PTFE, น็อต SS/SS316, ก้าน SS304/SS316, แผ่นรองแรงขับ PTFE, โอริงไวตัน, การบรรจุ PTFE, ต่อม SS/SS316 ตัวเลือกมาตรฐานวัสดุ ได้แก่ S45C/ASTM A216 GR-WCB/DIN1.00619, SS316/ASTM A351 GR-CF8M/DIN1.4408 และ SS304/ASTM A351 GR-CF8/DIN1.4308

6: วาล์วนี้ใช้กันอย่างแพร่หลายสำหรับการใช้งานอะไรบ้าง?

ใช้กันอย่างแพร่หลายในการใช้งานทางเคมี ยา การชุบด้วยไฟฟ้า การถลุง และการปกป้องสิ่งแวดล้อมที่ต้องการการควบคุมการกัดกร่อนในระดับที่สูงมาก It is an irreplaceable key valve control component in chemical environmental protection systems.
