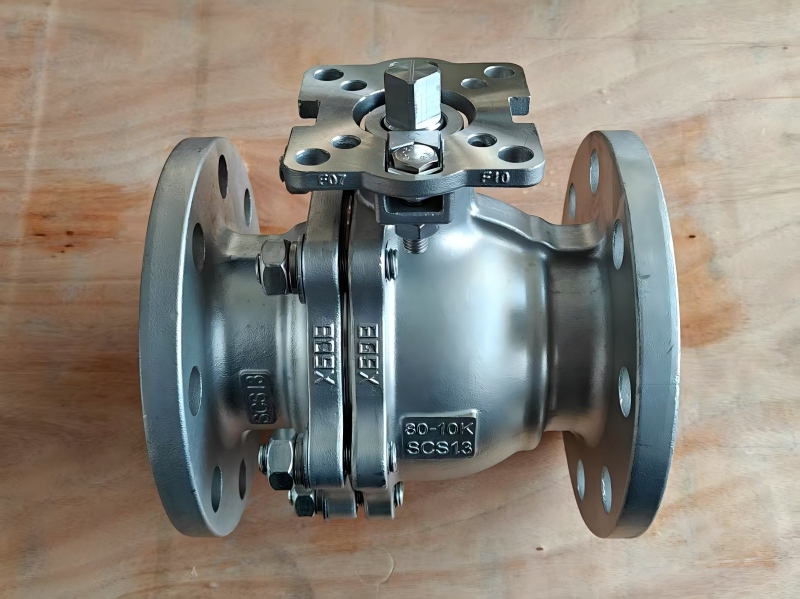

ในระบบท่ออุตสาหกรรมบอลวาล์วหน้าแปลนและวาล์วประตูแบบแปลนเป็นวาล์วที่ใช้กันทั่วไป แต่ความแตกต่างหลักอยู่ที่องค์ประกอบการปิด: บอลวาล์วใช้ทรงกลมเป็นส่วนปิด ซึ่งจะหมุน 90 องศารอบเส้นกึ่งกลางวาล์วเพื่อเปิดหรือปิดท่อ บอลวาล์วหน้าแปลน JIS ซึ่งออกแบบและผลิตตามมาตรฐานอุตสาหกรรมของญี่ปุ่น (JIS) ถูกนำมาใช้กันอย่างแพร่หลายสำหรับสื่อต่างๆ เช่น น้ำ น้ำมัน ไอน้ำ สารเคมี และก๊าซธรรมชาติ เนื่องจากมีโครงสร้างที่กะทัดรัด การปิดผนึกที่เชื่อถือได้ และการใช้งานที่ง่ายดาย ซึ่งตอบสนองข้อกำหนดด้านสภาพการทำงานที่หลากหลาย
บอลวาล์วหน้าแปลน JIS ส่วนใหญ่ประกอบด้วยส่วนประกอบสำคัญ เช่น ตัววาล์ว ฝากระโปรง บอล ก้าน บ่า และแหวนซีล หลักการทำงานหลักของมันคือ: โดยการหมุนก้าน ลูกบอลจะหมุน 90 องศา จัดตำแหน่งหรือตั้งฉากรูของลูกบอลกับไปป์ไลน์เพื่ออนุญาตหรือปิดกั้นการไหลของสื่อ วงแหวนซีลแบบยืดหยุ่นถูกใช้ระหว่างเบาะนั่งและลูกบอล เพื่อให้เกิดการซีลแบบสองทิศทางผ่านสปริงพรีโหลดและแรงดันของตัวกลาง ก้านมีการออกแบบป้องกันการระเบิด และติดตั้งโครงสร้างการบีบอัดการบรรจุอัตโนมัติ จึงมั่นใจได้ถึงความน่าเชื่อถือในการปิดผนึกในระยะยาว นอกจากนี้ การฉีดสารหล่อลื่นระหว่างพื้นผิวซีลจะทำให้เกิดฟิล์มน้ำมัน ซึ่งไม่เพียงแต่ช่วยเพิ่มการซีล แต่ยังช่วยลดแรงบิดในการทำงานลงอย่างมากอีกด้วย
โจไปผู้ผลิตมืออาชีพได้ปรับบอลวาล์วหน้าแปลน JIS ให้เหมาะสมโดยอาศัยประสบการณ์ทางเทคนิคหลายปี:
1. Dual-Lip Seal Seat: เพิ่มประสิทธิภาพการซีล ขยายขอบเขตของสื่อที่ใช้ได้ และลดแรงบิดในการทำงาน
2. การออกแบบก้านป้องกันการระเบิด: โครงสร้างที่รับน้ำหนักด้านล่างช่วยป้องกันไม่ให้ก้านถูกดีดออกภายใต้แรงกดดัน และปลอกนำ PTFE แบบฝังช่วยลดแรงเสียดทานเพื่อการทำงานที่ราบรื่นยิ่งขึ้น
3. การออกแบบที่ปลอดภัยจากอัคคีภัยและป้องกันไฟฟ้าสถิต: สอดคล้องกับมาตรฐาน API 607 เพื่อความปลอดภัยที่ดีขึ้น การออกแบบแพลตฟอร์มสูงที่เป็นอุปกรณ์เสริมช่วยให้สามารถติดตั้งแอคทูเอเตอร์ได้โดยตรง
การออกแบบและการผลิต: JIS B2071, BS5351
ขนาดแบบเผชิญหน้า: JIS B2002
หน้าแปลนเชื่อมต่อ: JIS B2212, B2214
การทดสอบและตรวจสอบ: JIS B2003
มาตรฐานความปลอดภัยจากอัคคีภัย: API 607
| รายการ | คำอธิบาย |
| โมเดลทั่วไป | Q41, Q47 ฯลฯ |
| วัสดุตัวเครื่อง | WCB, A105, F304, F316, วน, CF8, CF8M, CF3, CF3M ฯลฯ |
| ช่วงขนาด | DN15 – DN350 (½” – 14”) |
| ช่วงความดัน | 5K, 10K, 20K, 63K |
| ช่วงอุณหภูมิ | -29°C ~ 350°C (ขึ้นอยู่กับวัสดุ) |
| วิธีการกระตุ้น | คู่มือ, เกียร์, ไฟฟ้า, นิวเมติก |
เพื่อให้มั่นใจถึงประสิทธิภาพและอายุการใช้งานของวาล์ว ให้ทำตามขั้นตอนเหล่านี้ระหว่างการติดตั้ง:
ทำความสะอาดท่อก่อนการติดตั้งเพื่อให้แน่ใจว่าไม่มีสิ่งแปลกปลอมหลงเหลืออยู่
ตรวจสอบเครื่องหมายวาล์วและทำการทดสอบการเปิด/ปิดทั้งหมด
จัดตำแหน่งหน้าแปลนวาล์วให้ตรงกับหน้าแปลนท่อ และขันน็อตให้แน่นเท่าๆ กัน
ควรติดตั้งแอคทูเอเตอร์ (เช่น นิวแมติก ไฟฟ้า) ในทิศทางที่กำหนด
ใช้งานวาล์วหลายครั้งหลังการติดตั้งเพื่อยืนยันการทำงานที่ราบรื่นและไม่มีข้อผูกมัด
ดำเนินการทดสอบประสิทธิภาพการซีลตามข้อกำหนดของท่อ
สำหรับรายละเอียดเพิ่มเติมเกี่ยวกับบอลวาล์วหน้าแปลน JISข้อมูลจำเพาะ ราคา และโซลูชันที่ปรับแต่งได้ โปรดติดต่อเราเพื่อขอรับการสนับสนุนในการคัดเลือกอย่างมืออาชีพและเอกสารทางเทคนิค เรามีวาล์วที่สอดคล้องกับ JIS, API, DIN และมาตรฐานอื่นๆ และสามารถแนะนำการกำหนดค่าวาล์วที่เหมาะสมและคุ้มต้นทุนที่สุดโดยพิจารณาจากสภาพการทำงานเฉพาะของคุณ
