โจปายโมโนบล็อกสแตนเลสบอลวาล์ว ได้รับการออกแบบมาโดยเฉพาะเพื่อการควบคุมการไหลของของเหลวและก๊าซอย่างแม่นยำ โครงสร้างตัวถังเป็นชิ้นเดียวทำให้มั่นใจได้ถึงการรั่วซึมสูงและขจัดจุดเชื่อม ซึ่งช่วยลดความเสี่ยงของการรั่วไหลได้อย่างมาก
ลูกบอลที่มีรูพรุนภายในวาล์วจะหมุนเพื่อเริ่มหรือหยุดการไหล การดำเนินการสามารถทำได้ด้วยตนเองผ่านคันโยกหรือโดยอัตโนมัติโดยใช้แอคชูเอเตอร์ ตัวเรือนสเตนเลสสตีลที่แข็งแกร่งทนทานต่อการกัดกร่อนและการสึกหรอได้ดีเยี่ยม ทำให้มั่นใจได้ถึงประสิทธิภาพที่ยาวนานพร้อมการบำรุงรักษาเพียงเล็กน้อย
บอลวาล์วแบบโมโนบล็อกถูกนำมาใช้กันอย่างแพร่หลายในงานอุตสาหกรรมและเชิงพาณิชย์ โดยเฉพาะอย่างยิ่งในท่อส่งสารเคมี
การใช้งานทั่วไปได้แก่:
∙ โรงบำบัดน้ำ
∙ ท่อไอน้ำและระบบแก๊สแรงดัน
∙ อุตสาหกรรมอาหารและเครื่องดื่ม (การออกแบบที่ถูกสุขลักษณะ)
∙ โรงงานเภสัชกรรมและปิโตรเคมี
∙ เครื่องยนต์ทางทะเลและโรงไฟฟ้า
การออกแบบโมโนบล็อกขนาดกะทัดรัดช่วยให้บูรณาการเข้ากับระบบที่มีพื้นที่จำกัดได้ง่าย และรับประกันการทำงานที่ปลอดภัยภายใต้อุณหภูมิและความดันสูง
โมโนบล็อกสแตนเลสบอลวาล์วประกอบด้วยลูกบอลทรงกลมที่มีรูตรงกลาง หมุนผ่านก้าน เมื่อรูวางขนานกับท่อ การไหลจะถูกปล่อยออกมา เมื่อตั้งฉาก การไหลจะหยุดลงโดยสิ้นเชิง
การหมุนนี้สามารถทำได้ด้วยตนเองหรือด้วยตัวกระตุ้นอัตโนมัติ การออกแบบช่วยให้มั่นใจได้ว่ามีการปิดผนึกระหว่างลูกบอลและเบาะมีความสมบูรณ์สูง ช่วยให้ทำงานได้อย่างปลอดภัยแม้ในระหว่างการเปลี่ยนแปลงแรงดันกะทันหัน
โมโนบล็อกบอลวาล์วมีหลายขนาดและพิกัดแรงดัน ข้อกำหนดทั่วไปประกอบด้วย:
|
พารามิเตอร์ |
รายละเอียด |
|
วัสดุตัวเครื่อง |
สแตนเลส AISI 304 / AISI 316 |
|
วัสดุลูกปืน |
สแตนเลส AISI 304 / AISI 316 |
|
วัสดุเบาะนั่ง |
PTFE (เทฟลอน), RPTFE, PPL |
|
ประเภทการเชื่อมต่อ |
เวเฟอร์หน้าแปลน |
|
ระดับความดัน |
PN16 ~ PN40 |
|
ช่วงขนาด |
DN15 ~ DN200 |
|
ช่วงอุณหภูมิ |
-29°ซ ถึง +250°ซ |
|
มาตรฐานการติดตั้ง |
เป็นไปตามมาตรฐาน ISO 5211 (ปรับแต่งได้) |
|

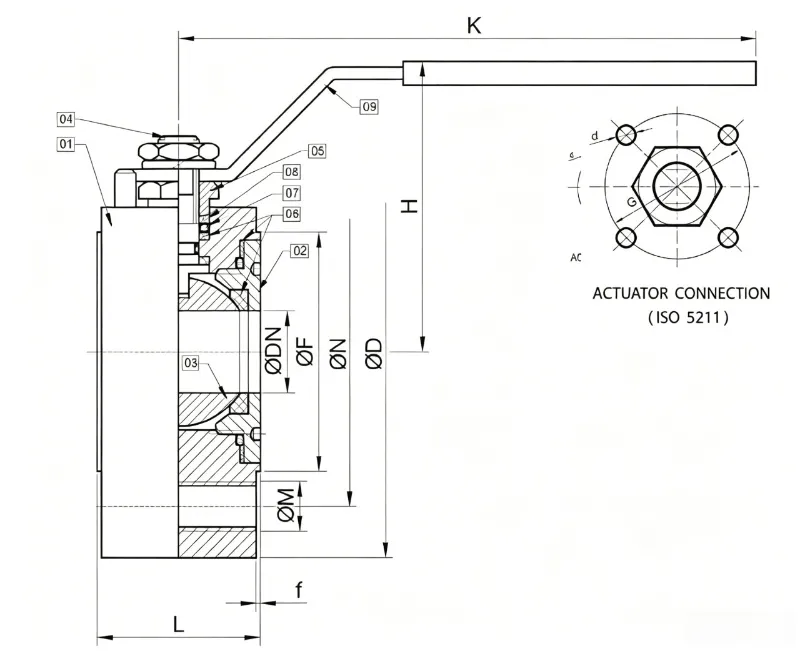

ขนาด |
|
|
|
|
|
|
PN16 |
PN40 |
|
|
|||||
|
กรมอุทยานฯ |
ดีเอ็น |
L |
K |
H |
ØD |
ØDN |
f |
บน |
ออม |
ของ |
บน |
ออม |
ของ |
G |
d |
|
1/2" |
15 |
38 |
155 |
80 |
87 |
15 |
2 |
65 |
M12x4 |
45 |
65 |
M12x4 |
45 |
36 |
ม5 |
|
3/4" |
20 |
40 |
155 |
90 |
97 |
20 |
2 |
75 |
M12x4 |
58 |
75 |
M12x4 |
58 |
36 |
ม5 |
|
1" |
25 |
45 |
175 |
100 |
107 |
25 |
2 |
85 |
M12x4 |
68 |
85 |
M12x4 |
68 |
42 |
ม5 |
|
11/4" |
32 |
58 |
175 |
110 |
135 |
32 |
2 |
100 |
M16x4 |
78 |
100 |
M16x4 |
78 |
42 |
ม5 |
|
11/2" |
40 |
65 |
240 |
120 |
145 |
40 |
3 |
110 |
M16x4 |
88 |
110 |
M16x4 |
88 |
50 |
ม6 |
|
2" |
50 |
82 |
240 |
130 |
165 |
50 |
3 |
125 |
M16x4 |
102 |
125 |
M16x4 |
102 |
50 |
ม6 |
|
21/2" |
65 |
103 |
300 |
140 |
177 |
65 |
3 |
145 |
M16x4 |
122 |
145 |
M16x8 |
122 |
70 |
ม8 |
|
3" |
80 |
120 |
400 |
150 |
197 |
80 |
3 |
160 |
M16x8 |
138 |
160 |
M16x8 |
138 |
70 |
ม8 |
|
4" |
100 |
140 |
400 |
165 |
230 |
100 |
3 |
180 |
M16x8 |
162 |
190 |
M20x8 |
162 |
102 |
ม10 |
|
5" |
125 |
200 |
610 |
240 |
248 |
125 |
3 |
210 |
M16x8 |
188 |
220 |
M20x8 |
188 |
102 |
ม10 |
|
6" |
150 |
235 |
610 |
260 |
298 |
150 |
3 |
240 |
M20x8 |
212 |
250 |
M22x8 |
218 |
125 |
ม12 |
|
8" |
200 |
310 |
850 |
310 |
398 |
200 |
3 |
295 |
M20x12 |
268 |
320 |
M27x12 |
285 |
125 |
ม12 |
การป้องกันการรั่วไหลที่เหนือกว่า – การไม่มีจุดเชื่อมหมายถึงเส้นทางการรั่วไหลที่อาจเกิดขึ้นน้อยลง
ความต้านทานการกัดกร่อนและการสึกหรอ – ตัวเครื่องสแตนเลสทำให้มีอายุการใช้งานยาวนาน
การบำรุงรักษาต่ำ – การออกแบบ Monoblock ช่วยลดการสึกหรอและยืดอายุการใช้งาน
การทำงานที่รวดเร็ว – การหมุน 90° ทำให้สามารถเปิด/ปิดได้อย่างรวดเร็ว
ถูกสุขลักษณะและปลอดภัย – เหมาะสำหรับกระบวนการด้านอาหาร ยา และเคมี
คุ้มค่า – อายุการใช้งานยาวนานและต้นทุนการดำเนินงานต่ำช่วยปรับปรุงประสิทธิภาพของระบบ
ต้องการโมโนบล็อคสแตนเลสที่เหมาะสมบอลวาล์วสำหรับการสมัครของคุณ? ติดต่อทีมงานของเราเพื่อรับการสนับสนุนด้านเทคนิค โซลูชันที่กำหนดเอง หรือใบเสนอราคาที่เหมาะกับความต้องการของระบบของคุณ
-
