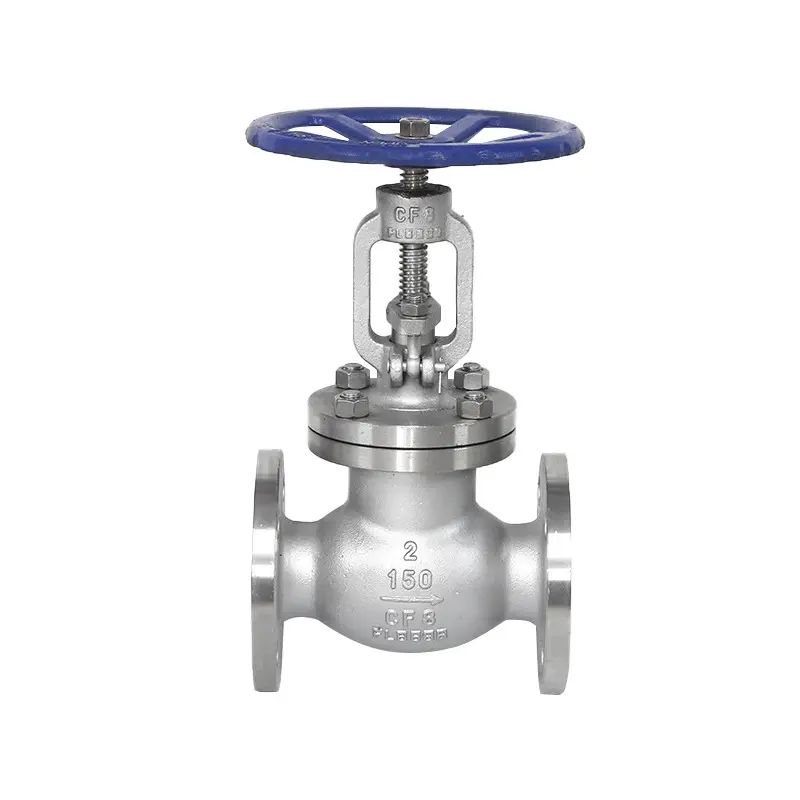

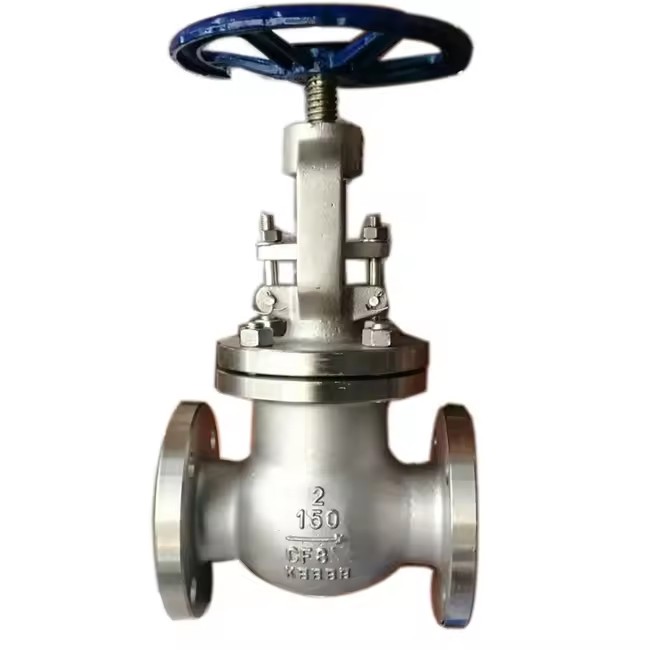

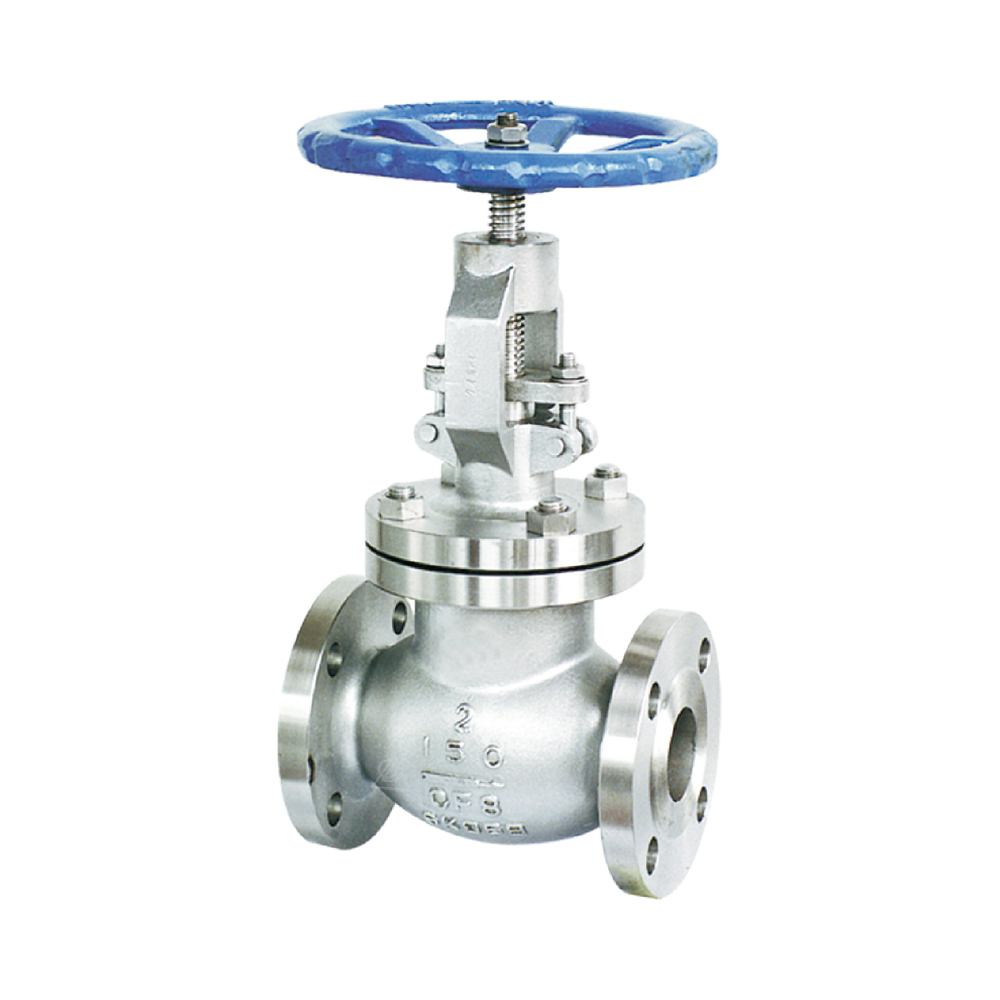

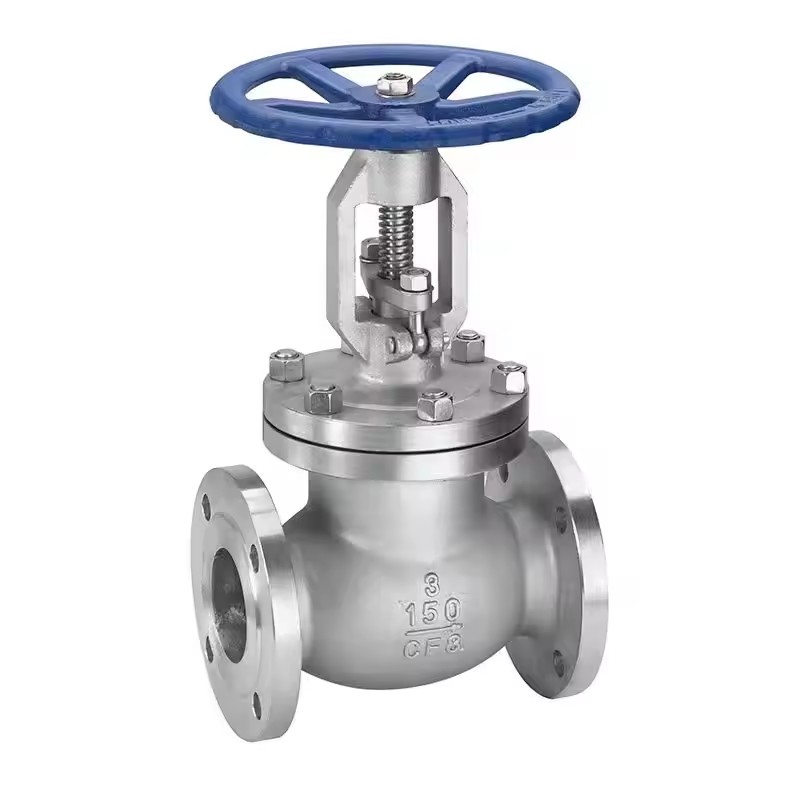

สแตนเลสสตีล ANSI วาล์ววาล์วลูกโลก

Joepai สแตนเลสสตีล ANSI วาล์ววาล์วลูกโลกที่มี handwheel เป็นหนึ่งในวาล์วตัดที่สำคัญที่สุดมีบทบาทสำคัญในอุตสาหกรรมการบินและอวกาศ ในฐานะที่เป็นองค์ประกอบสำคัญของอุปกรณ์การบินและอวกาศวาล์วลูกโลกบรรลุฟังก์ชั่นเช่นการขนส่งขนาดกลางการปิดและการควบคุม ประสิทธิภาพการปิดผนึกของพวกเขาส่งผลโดยตรงต่อการทำงานที่ปลอดภัยและเชื่อถือได้ของอุปกรณ์การบินและอวกาศ การศึกษาปัจจัยที่มีอิทธิพลและกฎหมายของลักษณะการปิดผนึกของวาล์วลูกโลกทั่วไปมีความสำคัญสำหรับการออกแบบโครงสร้างของคู่การปิดผนึกวาล์วซึ่งจะเป็นการปรับปรุงประสิทธิภาพการปิดผนึกและความน่าเชื่อถือของวาล์ว

A351 CF8 วาล์วลูกโลกหน้าแปลนพร้อมคุณสมบัติ Handwheel：：

(1) วาล์วลูกโลกมีโครงสร้างที่ง่ายกว่าวาล์วประตูและง่ายต่อการผลิตและบำรุงรักษา

(2) พื้นผิวการปิดผนึกไม่ได้สวมใส่หรือมีรอยขีดข่วนได้ง่ายด้วยประสิทธิภาพการปิดผนึกที่ดี ไม่มีการเลื่อนสัมพัทธ์ระหว่างแผ่นดิสก์วาล์วและพื้นผิวการปิดผนึกร่างกายวาล์วระหว่างการเปิดและปิดดังนั้นการสึกหรอและรอยขีดข่วนไม่รุนแรงประสิทธิภาพการปิดผนึกจึงดีและอายุการใช้งานใช้เวลานาน

(3) เมื่อเปิดและปิดระบบแผ่นดิสก์วาล์วมีขนาดเล็กดังนั้นความสูงของวาล์วลูกโลกจึงเล็กกว่าวาล์วประตู แต่ความยาวโครงสร้างนั้นยาวกว่าวาล์วประตู

(4) แรงบิดการเปิดและปิดมีขนาดใหญ่กระบวนการเปิดและการปิดนั้นใช้งานได้อย่างหนักและเวลาเปิดและปิดนั้นค่อนข้างยาว

(5) ความต้านทานของของเหลวสูงเนื่องจากช่องสื่อที่คดเคี้ยวภายในตัววาล์วทำให้เกิดความต้านทานของของเหลวสูงและการใช้พลังงานสูง

(6) เมื่อความดันเล็กน้อย PN ของทิศทางการไหลของกลางคือ≤ 16MPA มันจะใช้โดยทั่วไปในการไหลลงสู่ปลายน้ำและตัวกลางจะไหลขึ้นจากด้านล่างดิสก์วาล์ว เมื่อ PN ความดันเล็กน้อยคือ≥ 20MPA จะใช้การไหลย้อนกลับโดยทั่วไปและกลางจะไหลลงจากแผ่นดิสก์วาล์วเพื่อเพิ่มพลังงานปิดผนึก เมื่อใช้งานสื่อกลางของวาล์วปิดสามารถไหลได้ในทิศทางเดียวเท่านั้นและไม่สามารถเปลี่ยนทิศทางการไหลได้

(7) แผ่นดิสก์วาล์วมักถูกกัดเซาะเมื่อเปิดอย่างเต็มที่

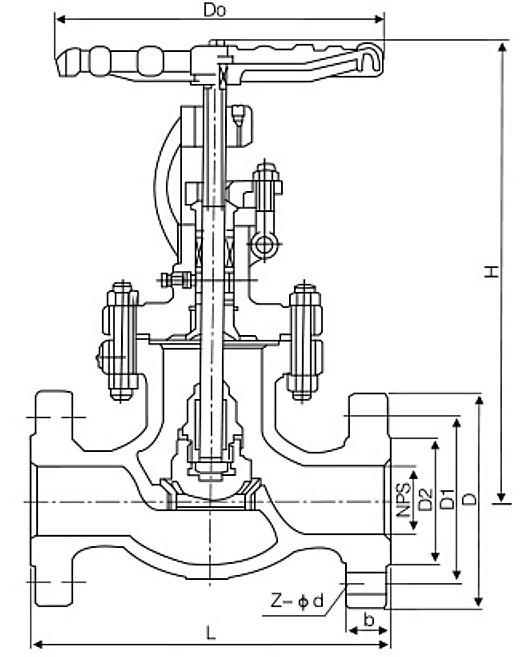

แกนของก้านของวาล์วลูกโลกตั้งฉากกับพื้นผิวการปิดผนึกของที่นั่งวาล์ว ก้านวาล์วมีการเปิดหรือปิดจังหวะที่ค่อนข้างสั้นและการตัดที่เชื่อถือได้มากทำให้เหมาะสำหรับใช้เป็นสื่อกลางสำหรับการตัดการควบคุมและการควบคุมปริมาณ

การทดสอบความดัน (MPA)

ขนาด 150 ปอนด์:

ขนาด 300 ปอนด์
