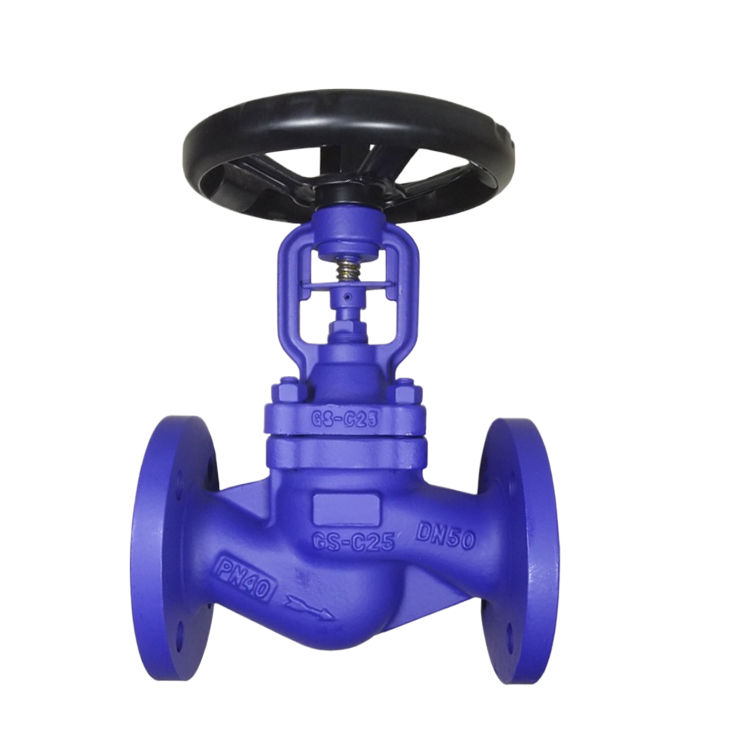

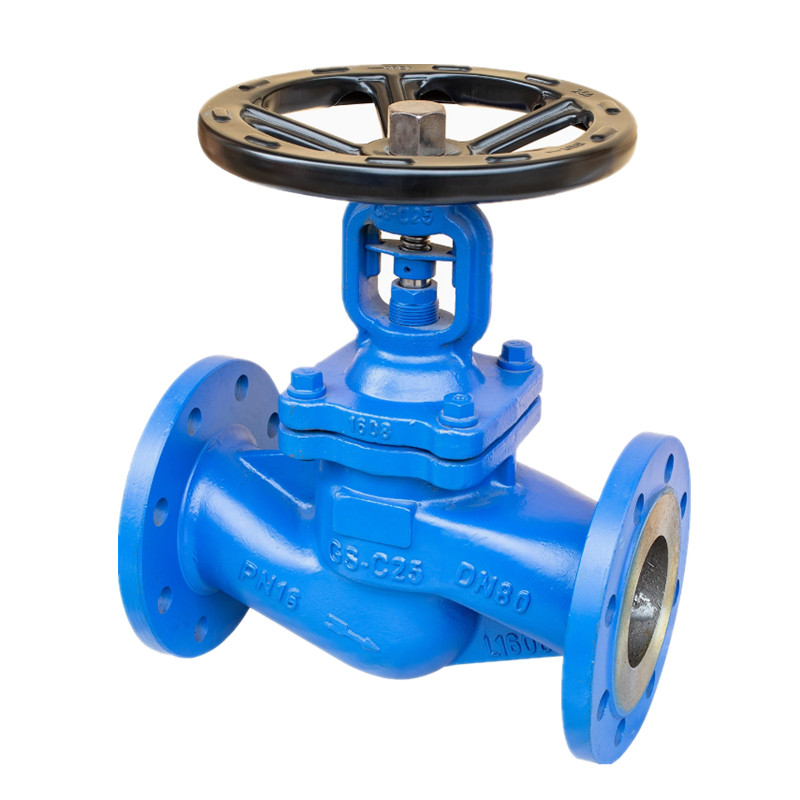

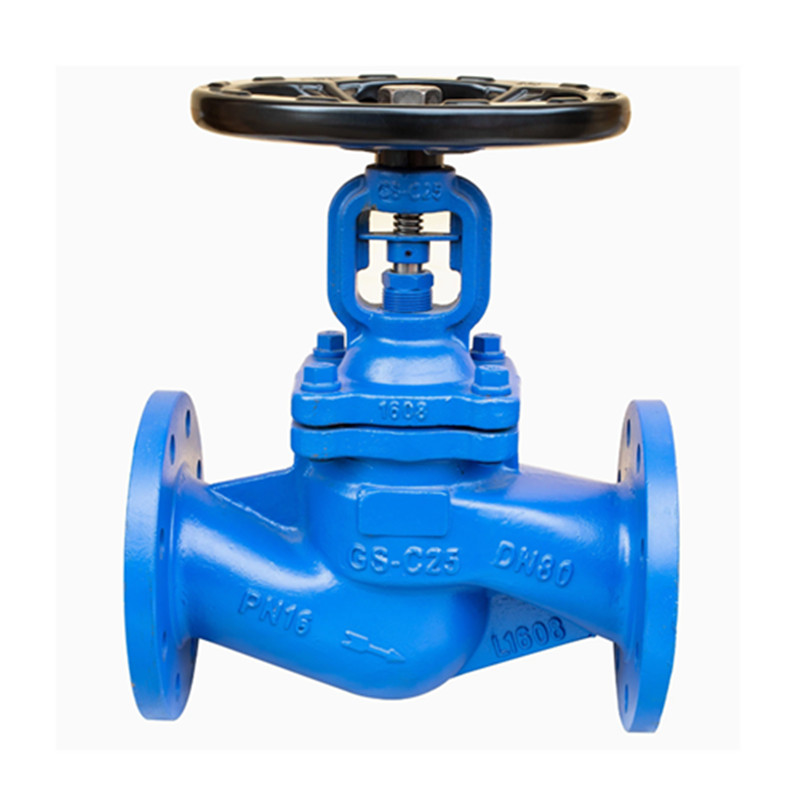

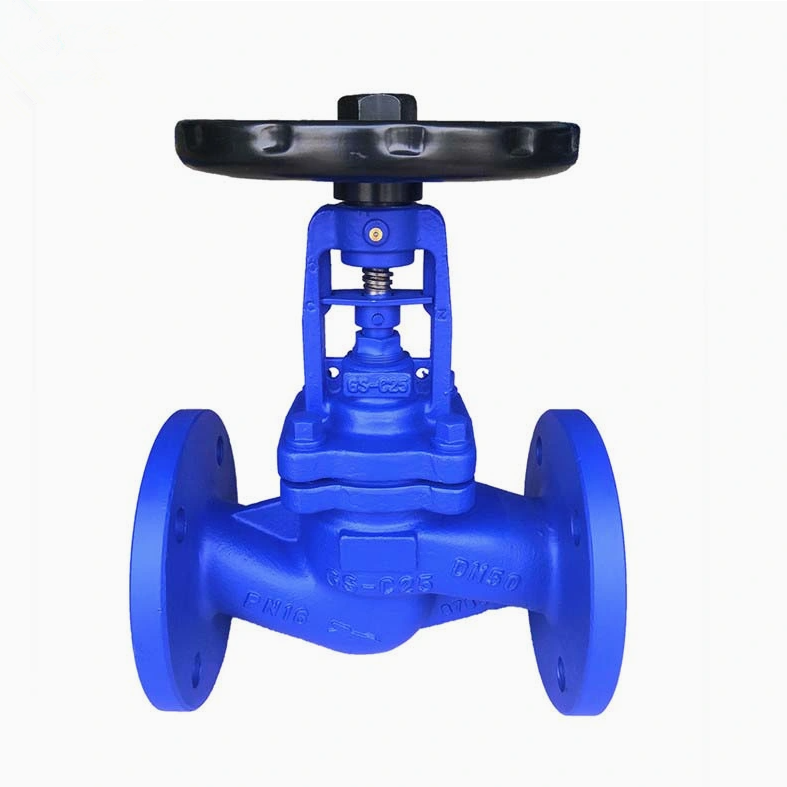

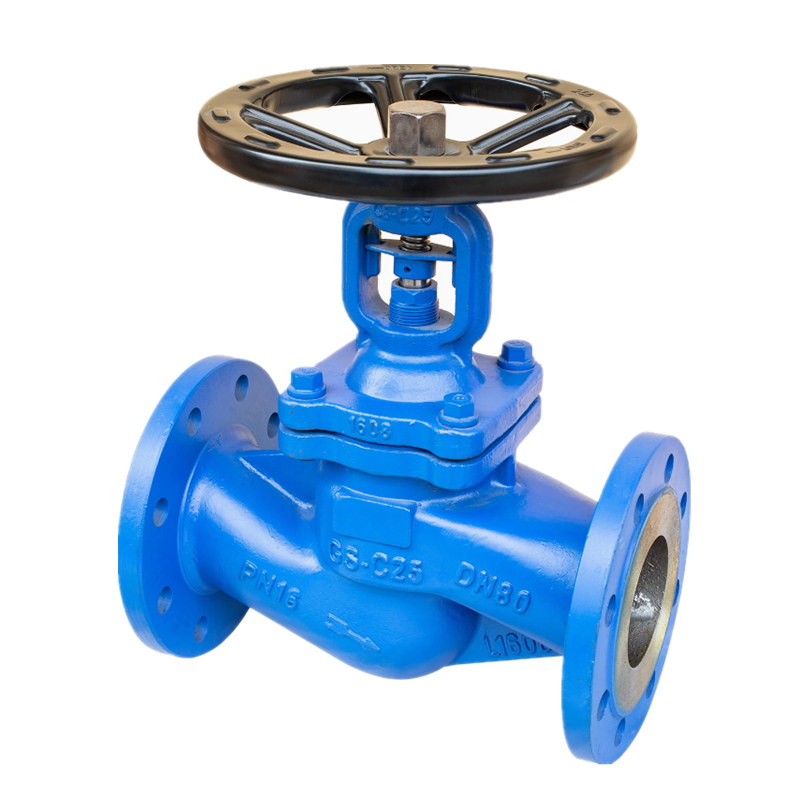

GS-C25 หน้าแปลน DIN SEAL SEAL วาล์วลูกโลก

Joepai ทนทาน GS-C25 DIN DIN SARD SEAL Valve Globe Valve ได้ผ่านการรับรองระดับนานาชาติเช่น ISO9001, CE ครอบคลุมตลาดในยุโรปอเมริกาเอเชียตะวันออกเฉียงใต้และตะวันออกกลาง ซีรีส์นี้ใช้โครงสร้างการปิดผนึกแบบคู่โดยมีท่อลูกฟูกโลหะเชื่อมและปิดผนึกภายในป้องกันการรั่วไหลปานกลางได้อย่างมีประสิทธิภาพปกป้องความปลอดภัยของผู้ประกอบการและมาตรฐานด้านสิ่งแวดล้อม

ส่งคำถาม

รายละเอียดสินค้า

Joepai GS-C25 DIN DIN SARE SEAL วาล์ววาล์วลูกโลกที่ทำในประเทศจีน， เหมาะสำหรับอุตสาหกรรมเช่นปิโตรเคมีสารเคมีชั้นดีเวชภัณฑ์เวชภัณฑ์โลหะและโรงไฟฟ้าโดยเฉพาะอย่างยิ่งสำหรับระบบการลำเลียงที่เป็นพิษเป็นอันตราย โครงสร้างการปิดผนึกคู่ที่ไม่เหมือนใครช่วยให้มั่นใจได้ว่าการทำงานที่มั่นคงในระยะยาวและเป็นวิธีการแก้ปัญหาวาล์วที่ต้องการสำหรับสารเคมีชั้นดีและสภาพการทำงานที่รุนแรง

ข้อกำหนดทางเทคนิค:

คะแนนความดัน: 1.0-4.0mpa

ข้อมูลจำเพาะ: DN15-DN500

วัสดุ: GS-C25, CF8, CF3

หน้าแปลนมาตรฐาน: DIN

รายละเอียดวาล์วลูกโลกซีล Bellow: รายละเอียด:

การก่อสร้าง: BB-BG-OSANDY

การดำเนินการ: คู่มือ, ลม

มาตรฐานการออกแบบ: DIN3356

แบบตัวต่อตัว: DIN3202

Flange Ends: DIN2543-2545

ทดสอบและตรวจสอบ: DIN3230

Bellow Seal Globe Valve Advantage:

1. วาล์ว GS-C25 DIN SEAL SEAL GLOBE GLOBE มาตรฐาน GS-C25 มีโครงสร้างที่เรียบง่ายและง่ายต่อการผลิตและบำรุงรักษา

2. จังหวะการทำงานของวาล์วโลกมีขนาดเล็กและเวลาเปิดและปิดระยะเวลาสั้น

3. วาล์วลูกโลกมีประสิทธิภาพการปิดผนึกที่ดีแรงเสียดทานต่ำระหว่างพื้นผิวการปิดผนึกและอายุการใช้งานที่ยาวนาน

ประเภทของวาล์วลูกโลกซีล Bellow จะถูกแบ่งออกเป็นวาล์วลูกโลกภายนอกและวาล์วลูกโลกภายในด้ายภายในตามตำแหน่งของด้ายก้านวาล์ว ตามทิศทางการไหลของตัวกลางมีวาล์วโลกตรงวาล์ว DC ลูกโลกและวาล์วโลกมุม วาล์วลูกโลกถูกแบ่งออกเป็นหีบห่อวาล์วลูกโลกที่ปิดผนึกและลิ้นลูกโลกปิดผนึกวาล์วตามรูปแบบการปิดผนึกของพวกเขา

วัสดุหลัก:

เลขที่.	ชื่อชิ้นส่วน	วัสดุ
1	ร่างกาย	GS-C25, CF8, CF3
2	แผ่นดิสก์	2CR13, F304, F316
3	พินบานพับ	F304, F316
4	การผสมผสานของเครื่องเป่าลม	F304, F316
5	ฝากระโปรง	GS-C25, CF8, CF3
6	การบรรจุหีบห่อ	กราไฟท์ที่ยืดหยุ่น, PTFE
7	ต่อม	25#, F304, F316
8	ผู้จัดตำแหน่ง	25#, F304, F316
9	น็อตลำต้น	ZQI19-4
10	ล้อมือ	เหล็กคาร์บอน
11	หมวก	25#
12	หัวฉีดน้ำมัน	ทองเหลือง
13	น็อตหกเหลี่ยม	ASTM A193 2H, A193-8, A193-8M
14	สายฟ้า	ASTM A193 B7, A193-B8, A193-B8M
15	ปะเก็น	กราไฟท์ที่ยืดหยุ่น+S.S ptfe
16	ลำต้น	2CR13, F304, F316

มิติหลัก:

PN	PN16
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	200	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	100	520	520
wt. (กก.)	4	4.5	5	7	9	12	18.5	23	38.5	56	75	113.5	235	395
H	7	7	12	13	14	15	19	23	28	35	42	52	64	75
KV	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

PN	PN25
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	200	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	100	520	520
wt. (กก.)	4	4.5	5	7	9	12	18.5	23	38.5	56	75	113.5	235	395
H	7	7	12	13	14	15	19	23	28	35	42	52	64	75
KV	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

PN	PN40
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	200	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	100	520	520
wt. (กก.)	4	4.5	5	7	9	12	18.5	23	38.5	56	75	113.5	235	395
H	7	7	12	13	14	15	19	23	28	35	42	52	64	75
KV	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

พารามิเตอร์ผลิตภัณฑ์

PN (MP)	การทดสอบเชลล์ (MPA)	การทดสอบการปิดผนึก (MPA)	อุณหภูมิที่เหมาะสม (ºC)	สื่อที่เหมาะสม
150	3.0	2.2	-20ºC-350ºC	น้ำไอน้ำน้ำมัน ฯลฯ
300	7.5	5.5
600	15	11

Bellow Seal Globe Valve
