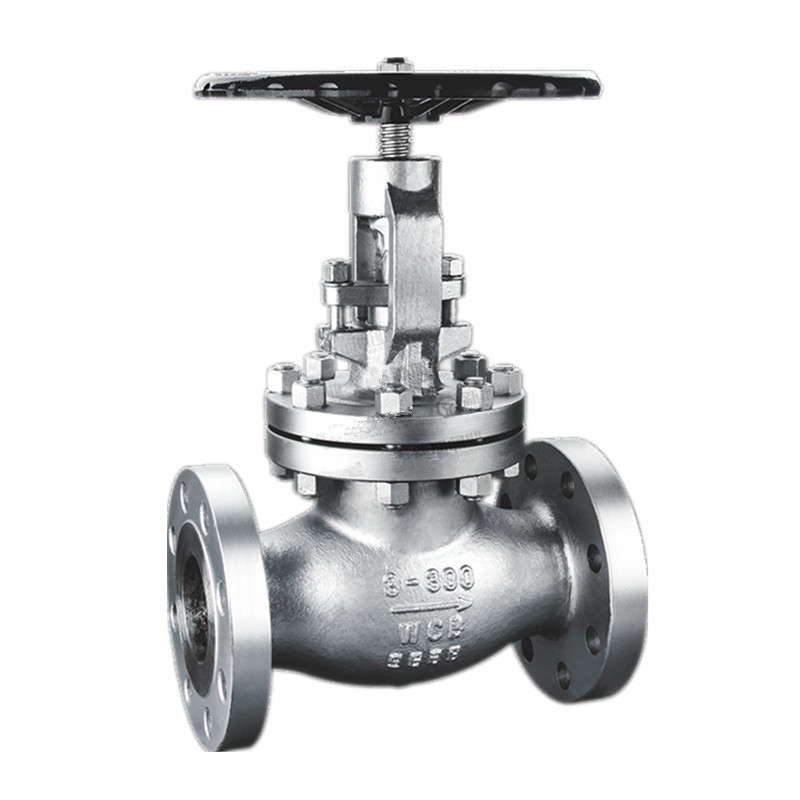

หน้าแปลน API ปลายรูปแบบเหล็กหล่อรูปแบบลูกโลกวาล์ว 300lb

หน้าแปลน API ปลายรูปแบบเหล็กหล่อลวดลายวาล์วลูกโลก 300 ปอนด์พัฒนาและผลิตโดย Joepai ใช้ข้อกำหนดการออกแบบอเมริกันเช่น ASME/API 602, API 623, API 594 ฯลฯ มันสามารถทำงานภายใต้ความดันสูงอุณหภูมิสูงและสภาพการทำงานที่รุนแรง

ส่งคำถาม

รายละเอียดสินค้า

หน้าแปลน Joepai API สิ้นสุดรูปแบบเหล็กกล้ารูปแบบลูกโลกวาล์ว 300lb สอดคล้องกับมาตรฐานการทดสอบความดัน API 598 และรองรับการปรับแต่งวัสดุโครงสร้างและรูปแบบไดรฟ์ต่างๆ เป็นผลิตภัณฑ์ที่สนับสนุนด้านวิศวกรรมสำหรับตลาดเช่นยุโรปอเมริกาตะวันออกกลางและอเมริกาใต้ Wenzhou Qiaopai Valve Co. , Ltd. มีส่วนร่วมอย่างลึกซึ้งในด้านการผลิตวาล์วอุตสาหกรรมมานานกว่า 20 ปี บริษัท ได้ผ่านระบบรับรอง ISO9001, CE และ API และผลิตภัณฑ์ของ บริษัท จะถูกส่งออกไปยังตลาดเช่นยุโรปอเมริกาตะวันออกกลางและเอเชียตะวันออกเฉียงใต้

ลักษณะโครงสร้างและการใช้งาน

เมื่อปิดอย่างเต็มที่แล้วล้อจะหมุนตามเข็มนาฬิกา

2. สามารถติดตั้งได้ที่ตำแหน่งใด ๆ ในไปป์ไลน์โดยมีสื่อกลางไหลจากล่างขึ้นบน

3. วาล์วสแตนเลสสตีลวาล์วเหมาะสำหรับท่อที่มีสื่อการกัดกร่อนต่าง ๆ และมีคุณสมบัติต่อต้านการกัดกร่อนที่ดี

เพศและความแข็งแกร่งเพียงพอ

4. วาล์วลูกโลกเหล็กอัลลอยด์เหมาะสำหรับไอน้ำอุณหภูมิสูงและท่อส่งน้ำมันและมีความต้านทานอุณหภูมิสูง ลักษณะ

รายละเอียดวาล์วลูกโลก API：

ฝากระโปรง

ปลายหน้าแปลนหรือก้นเชื่อมปลาย

การหล่อเหล็กกล้าคาร์บอนสแตนเลสหรือวัสดุเหล็กโลหะผสม

ให้การกำหนดค่าการตกแต่งทั้งหมด

สามารถให้ขนาดอื่น ๆ ได้ตามคำขอ

คำอธิบายผลิตภัณฑ์

วัสดุหลักของชิ้นส่วน
ร่างกายฝากระโปรง	ASTM A216 WCB/ASTM A351 CF8/ASTM A351CF8M
ลำต้น	ASTM A76 420/ASTM A182 F304/ASTM A182 F316
น็อตลำต้น	ทองเหลือง
แผ่นดิสก์	ASTM A216 WCB
ที่นั่ง	13CR/STM A351 CF8/STM A351 CF8M
ล้อมือ	ASTM A47
ปะเก็น	กราไฟท์
การบรรจุหีบห่อ	กราไฟท์
มาตรฐานวาล์ววาล์ว
มาตรฐานการออกแบบ	6d Fire/Fire 600/Fire 603
ตัวต่อตัว	ASME B16.10
มาตรฐานหน้าแปลน	ASME B16.5
มาตรฐานการทดสอบ	API598

ขนาด 150 ปอนด์:

DN		หน้าแปลน 150 ปอนด์ (RF) (มม.)								น้ำหนัก
มม.	ใน	L	D	D1	D2	b	n-φd	H	D0
15	1/2	108	89	60.5	35	11.2	4-16	241	100	6.9
20	3/4	117	98	69.9	43	12.7	4-16	241	100	9.8
25	1	127	108	79.2	51	14.2	4-16	242	125	13.5
32	11/4	140	117	89	63	16	4-16	280	160	19.5
40	11/2	165	127	98.6	73	17.5	4-16	286	160	28.5
50	2	203	152	120.7	92	19	4-19	368	200	18
65	21/2	216	178	139.7	105	22.4	4-19	387	200	30
80	3	241	190	152.4	127	24	4-19	411	250	41
100	4	292	229	190.5	157	24	4-19	454	250	64
125	5	356	254	216.0	186	24	8-22.5	455	350	86
150	6	406	279	241.3	216	25.4	8-22.5	541	350	113
200	8	495	343	298.5	270	28.4	8-22.5	651	450	178
250	10	622	406	362.0	324	30.2	12-25.4	800	450	270
300	12	698	483	431.8	381	32	12-25.4	1231	600	350
350	14	787	533	476.3	413	35	12-29	1450	600	460
400	16	914	597	539.8	470	36.6	16-29	1645	600	590
450	18	978	635	577.9	533	40.1	16-31.8
500	20	978	700	635.0	584	43.3	20-31.8
600	24	1295	815	749.3	692	48.1	20-34.9

ขนาด 300 ปอนด์:

DN		หน้าแปลน 300lb (RF) (มม.)								น้ำหนัก
15	1/2	152	95	66.5	35	14.2	4-16	241	140	7.7
20	3/4	178	117	82.5	43	16	4-19	241	140	11.3
25	1	203	123	89	51	17.5	4-19	283	160	16.8
32	11/4	216	133	98.5	63	19	4-19	320	200	21.2
40	11/2	229	155	114.3	73	20.6	4-22.5	322	200	32.6
50	2	267	165	127	92	22.4	8-19	399	200	25
65	21/2	292	190	149.4	105	25.4	8-22.5	438	250	30
80	3	318	210	168.1	127	28.4	8-22.5	464	280	35
100	4	356	254	200.2	157	31.8	8-22.5	565	350	56
125	5	400	279	235	186	35	8-22.5	614	350	96
150	6	444	318	269.7	216	36.6	12-25.4	717	400	120
200	8	559	381	330.2	270	41.2	12-25.4	930	500	212
250	10	622	444	387.4	324	47.8	16-28.5	1012	550	330
300	12	711	521	450.8	381	50.8	16-32	1231	600	472
350	14	762	584	514.4	413	54	20-32	1450	600	715
400	16	864	648	571.5	470	57.2	20-35	1645	600	920
