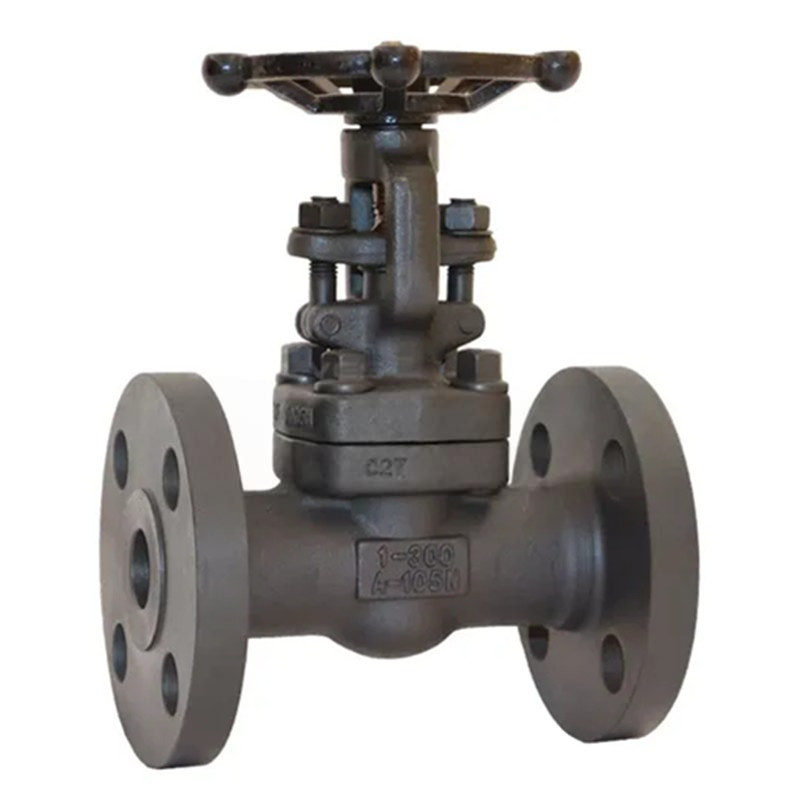

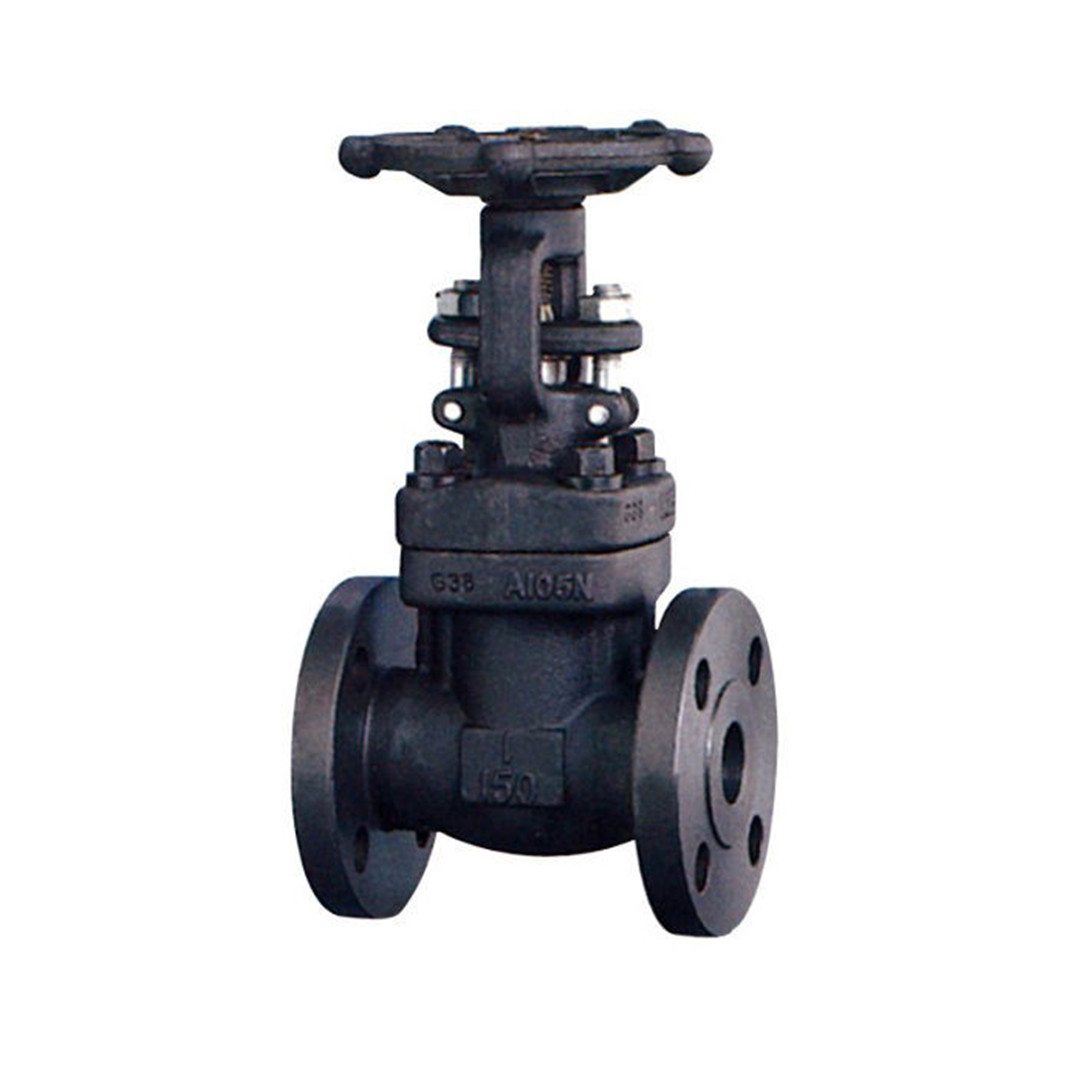

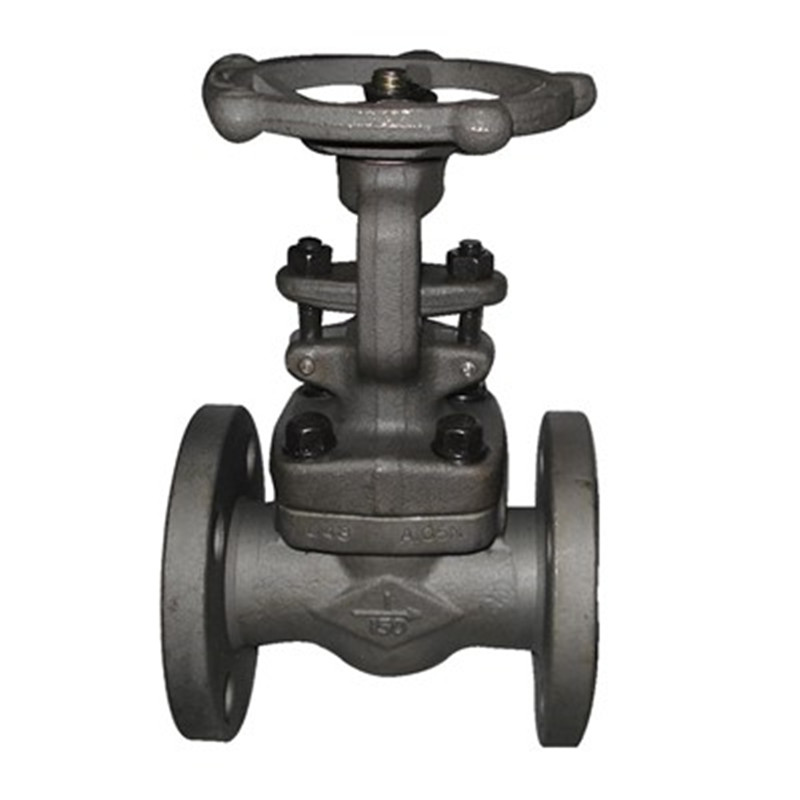

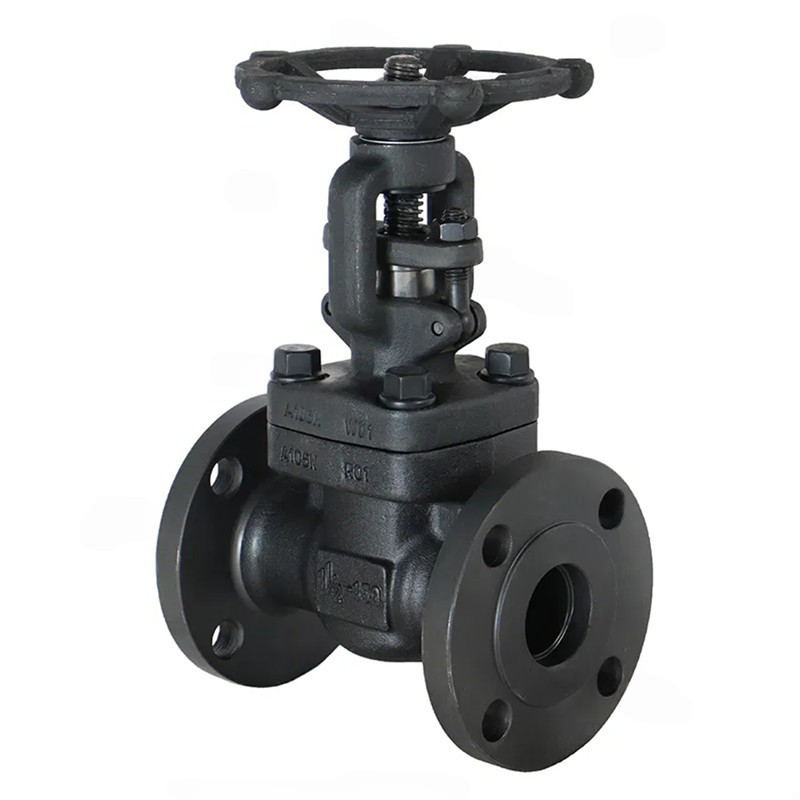

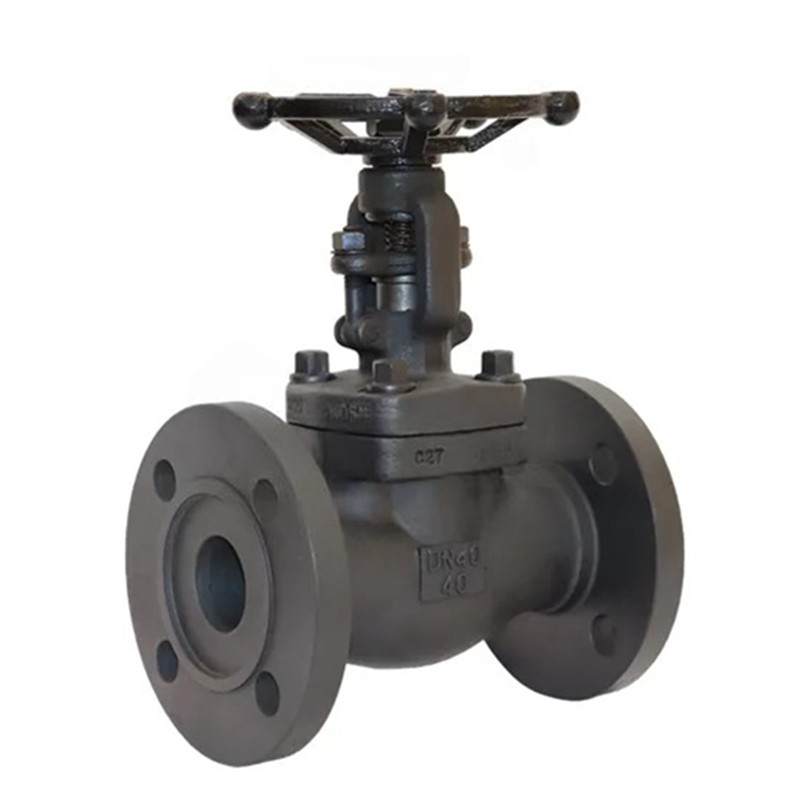

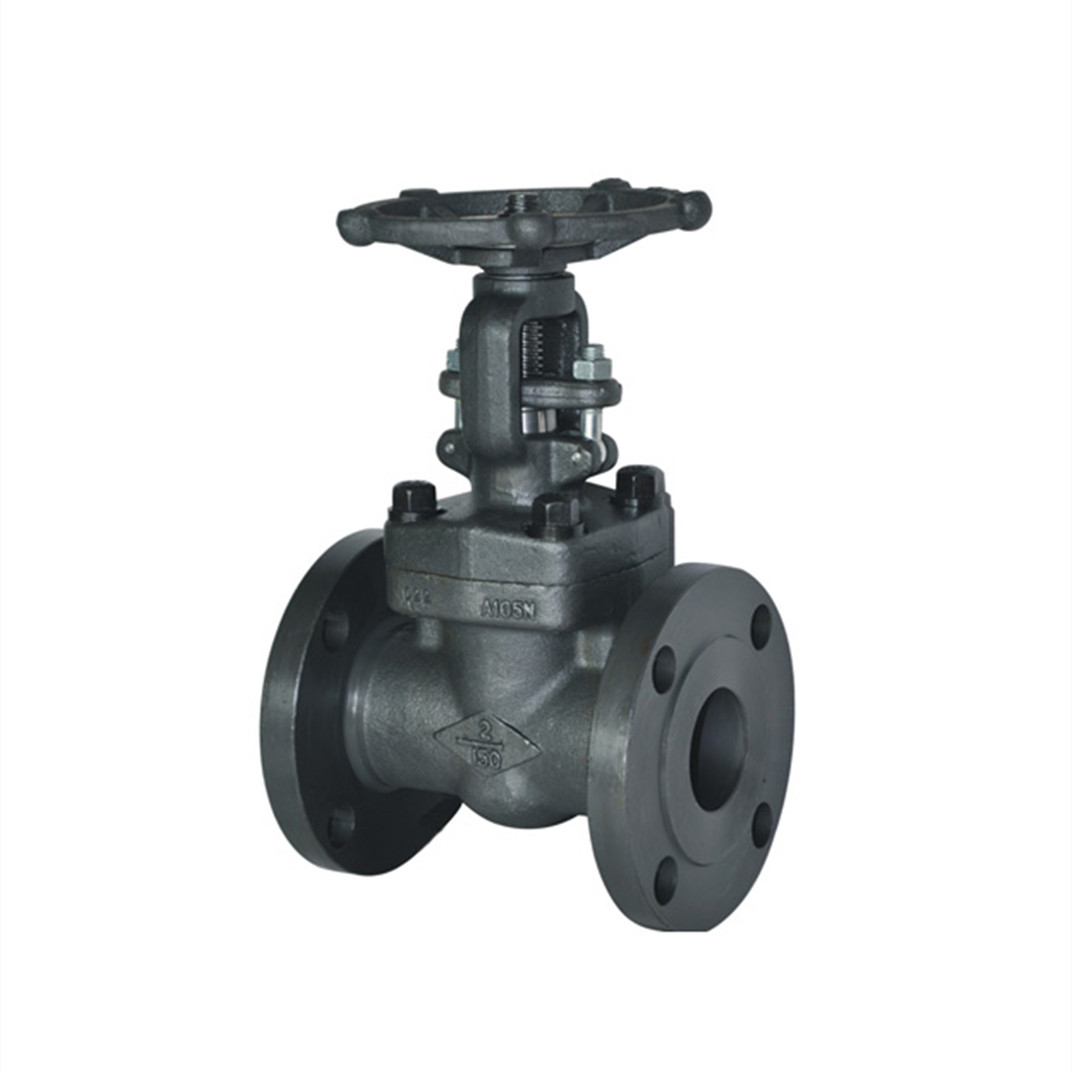

ส่วนประกอบการเปิดและปิดของ Joepai Advanced Integrated Forged Flange Gate Valve เป็นประตูและทิศทางของการเคลื่อนที่ของประตูนั้นตั้งฉากกับทิศทางของเหลว วาล์วเกตสามารถเปิดได้อย่างเต็มที่และปิดอย่างเต็มที่และไม่สามารถปรับหรือหมุนได้ วาล์วประตูมีพื้นผิวการปิดผนึกสองพื้นและวาล์วเกตโหมดที่ใช้กันมากที่สุดมีพื้นผิวการปิดผนึกสองพื้นผิวที่เป็นรูปลิ่ม มุมลิ่มจะแตกต่างกันไปตามพารามิเตอร์วาล์วมักจะ 50 องศาและ 2 ° 52 'เมื่ออุณหภูมิกลางไม่สูง ประตูของวาล์วประตูลิ่มสามารถทำได้โดยรวมเรียกว่าประตูที่แข็ง นอกจากนี้ยังสามารถทำเข้าไปในประตูที่สามารถสร้างความผิดปกติเล็กน้อยเพื่อปรับปรุงความสามารถในการประมวลผลและชดเชยความเบี่ยงเบนของมุมพื้นผิวปิดผนึกในระหว่างการประมวลผล ประตูประเภทนี้เรียกว่าประตูยืดหยุ่น
ขนาด: 1/2 ''-2 '' (DN15 ~ DN50)
คะแนนความดัน: 150lb-600lb/PN16 ~ PN100/10K ~ 60K)
วัสดุ: A105, FL2, F11, F22, F5, F304, F316, F51/F53, F321, C3, C5, C95800
อุณหภูมิที่เหมาะสม: -29ºC ~ 429ºC
สื่อที่เหมาะสม: น้ำไอน้ำน้ำมันและก๊าซธรรมชาติ ฯลฯ
ออกแบบและผลิตตาม: API602, BS5352, ANSI B16.34
ซ็อกเก็ตเชื่อมมิติสอดคล้องกับ ANSI B16.11, JB/T1751
สกรูปลายมิติสอดคล้องกับ ANSI B1.20.1, JB/T7306
เชื่อมต่อกับก้นกับ ANSI B16.25, JB/T12224
Flange Ends สอดคล้องกับ ANSI B16.5, JB79
การทดสอบและการตรวจสอบสอดคล้องกับ: API598, GB/T13927, JB/T9092
วาล์วประตูหน้าแปลนเหล็กปลอมแปลงแบบบูรณาการเหมาะสำหรับท่อในสภาพการทำงานต่าง ๆ เช่นปิโตรเลียมเคมียาปุ๋ยและอุตสาหกรรมพลังงานที่มีแรงกดดันเล็กน้อยตั้งแต่ 4.0 เมกะกาปัลถึง 10.0 เมกะกาส (1 megapascal = 10 กิโลกรัม) ไม่สามารถใช้ในการตัดหรือเชื่อมต่อสื่อไปป์ไลน์และไม่สามารถปรับหรือเร่งความเร็วได้ สื่อที่ใช้งาน ได้แก่ น้ำน้ำมันไอน้ำสื่อที่เป็นกรด ฯลฯ
|
เลขที่. |
ชื่อชิ้นส่วน |
CS ถึง ASTM |
ตาม ASTM |
SS ถึง ASTM |
||
|
พิมพ์ A105 |
ประเภท F22 |
ประเภท F304 (L) |
พิมพ์ F316 (L) |
|||
|
1 |
ร่างกาย |
A105 |
A182 F22 |
A182 F304 (L) |
A182 F316 (L) |
|
|
2 |
แหวนที่นั่ง |
A276 420 |
A276 304 |
A276 304 (L) |
A276 316 (L) |
|
|
3 |
ลิ่ม |
A276 410 & 430 |
A182 F304 |
A182 F304 (L) |
A182 F316 (L) |
|
|
4 |
ลำต้น |
A182 F6 |
A182 F304 |
A182 F304 (L) |
A182 F316 (L) |
|
|
5 |
ปะเก็น |
SS + กราไฟท์ลูกฟูก |
SS + PTFE |
|||
|
6 |
ฝากระโปรง |
A105 |
A182 F22 |
A182 F304 (L) |
A182 F316 (L) |
|
|
7 |
Bonnet Bolt |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
|
8 |
เข็มหมุด |
A276 420 |
A276 304 |
|||
|
9 |
ต่อม |
A276 410 |
A182 F304 (L) |
A182 F316 (L) |
||
|
10 |
eyebolt ต่อม |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
|
11 |
หน้าแปลนต่อม |
A105 |
A182 F11 |
A182 F304 (L) |
A182 F316 (L) |
|
|
12 |
น๊อต |
A193 2H |
A194 4 |
A194 8 |
A194 8M |
|
|
13 |
แอกน็อต |
A276 410 |
||||
|
14 |
H.W. น็อตล็อค |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
|
15 |
แผ่นป้าย |
เอสเอส |
||||
|
16 |
ล้อมือ |
A197 |
||||
|
17 |
ปะเก็นแบริ่ง |
A473 431 |
||||
|
18 |
การบรรจุลำต้น |
กราไฟท์ที่ยืดหยุ่น |
ptfe |
|||
|
สื่อที่เหมาะสม |
W.O.G. ฯลฯ |
W.O.G. ฯลฯ |
hno3ch3ooh ฯลฯ |
|||
|
อุณหภูมิที่เหมาะสม |
-29 425 |
-29 550 |
-29 180 |
|||
หมายเหตุ: มีวัสดุอื่น ๆ ตามคำขอ
|
NPS |
1/2 " |
3/4 " |
1 " |
1-1/4 " |
1-1/2 " |
2 " |
||
|
L (RF) L1 (BW) |
150 |
108 |
117 |
127 |
140 |
165 |
203 |
|
|
300 |
140 |
152 |
165 |
178 |
190 |
216 |
||
|
600 |
165 |
190 |
216 |
229 |
241 |
292 |
||
|
H (เปิด) |
150,300 |
158 |
169 |
197 |
236 |
246 |
283 |
|
|
600 |
169 |
197 |
236 |
246 |
283 |
320 |
||
|
W |
100 |
100 |
125 |
160 |
160 |
180 |
||
|
น้ำหนัก |
150 |
RF |
4.5 |
5.2 |
8.2 |
11.5 |
12.5 |
20.3 |
|
BW |
2.8 |
3.3 |
5.4 |
7.1 |
8.2 |
12.5 |
||
|
300 |
RF |
4.8 |
6.2 |
9.3 |
14 |
15.5 |
23.4 |
|
|
BW |
3.5 |
4.4 |
6.8 |
8.1 |
9.2 |
15.4 |
||
|
600 |
RF |
5.9 |
7.4 |
10.4 |
16.2 |
17.5 |
28.3 |
|
|
BW |
4.5 |
5.1 |
8.2 |
10.5 |
12.4 |
20.1 |
||
