GB PN16 สแตนเลสสตีลขึ้นมา

GB PN16 สแตนเลสที่มีคุณภาพสูงและทนทานของ Joepai วาล์วประตูลิ่มลิ่มลิ่มสตีลสเตนเลสสตีลใช้โครงสร้างลิ่มประตูเดี่ยวที่มีประสิทธิภาพการปิดผนึกที่ยอดเยี่ยมและความแข็งแรงในการบีบอัดเหมาะสำหรับโหมดการทำงานที่เปิดกว้างและปิดสนิท ผ่านการออกแบบช่องทางไหลตรงช่วยลดความต้านทานการไหลได้อย่างมีประสิทธิภาพและเหมาะสำหรับสภาพการทำงานที่เป็นกลางหรือกัดกร่อนเช่นน้ำน้ำมันไอน้ำก๊าซธรรมชาติ ฯลฯ

ส่งคำถาม

รายละเอียดสินค้า

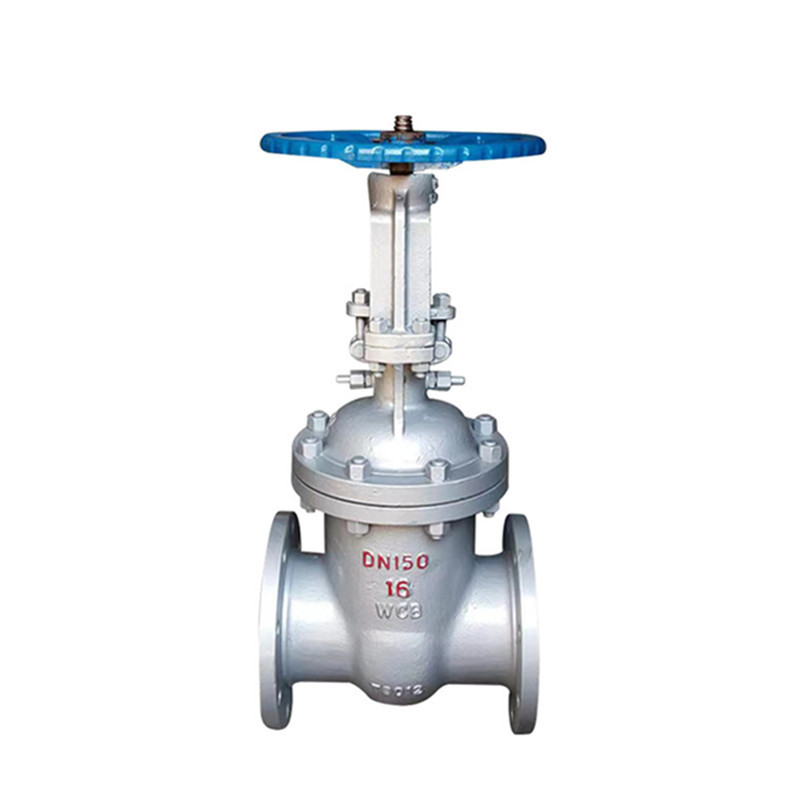

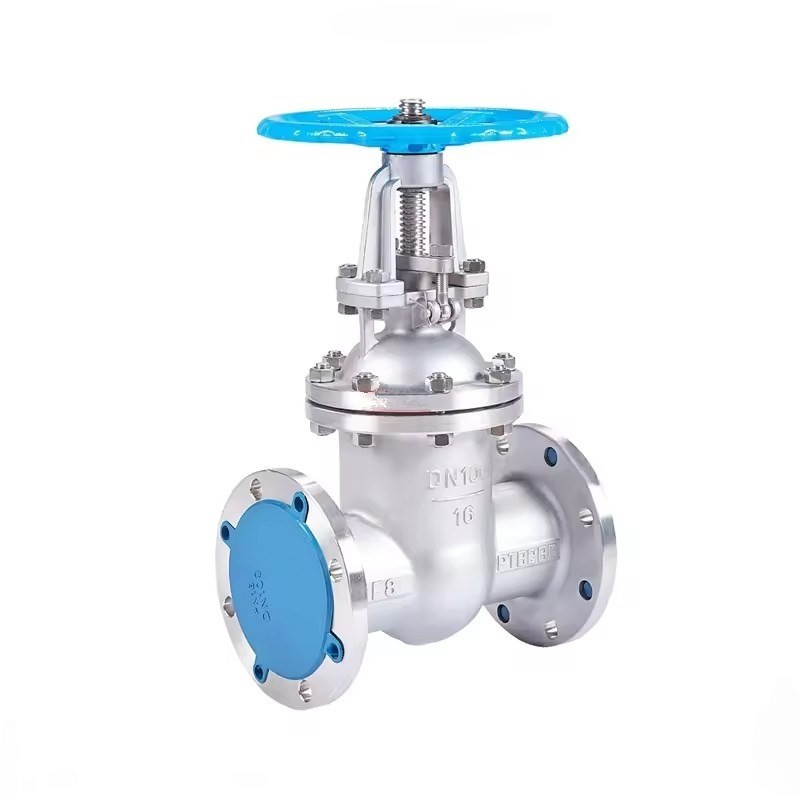

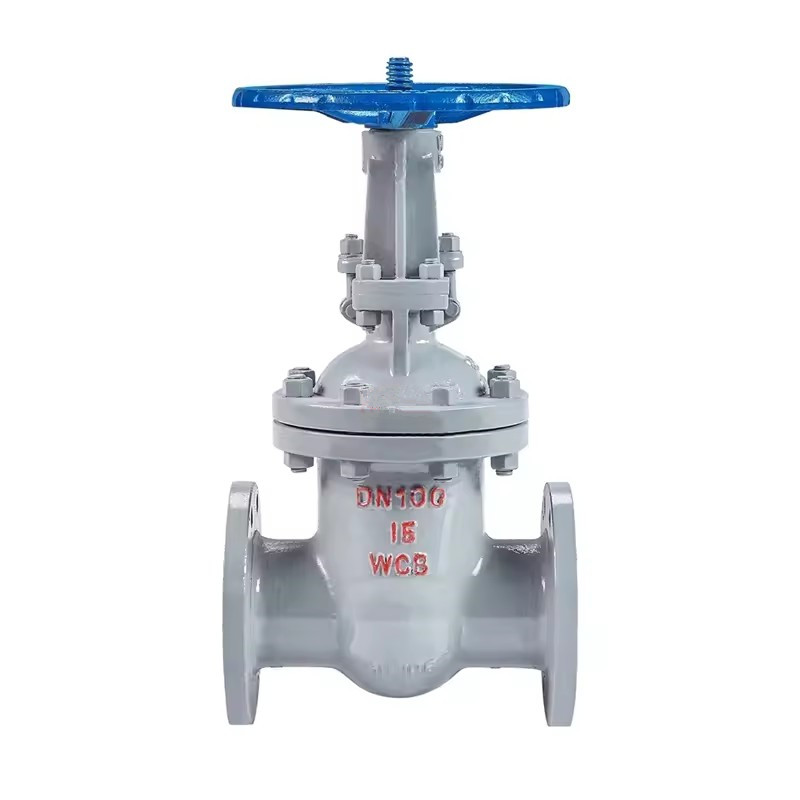

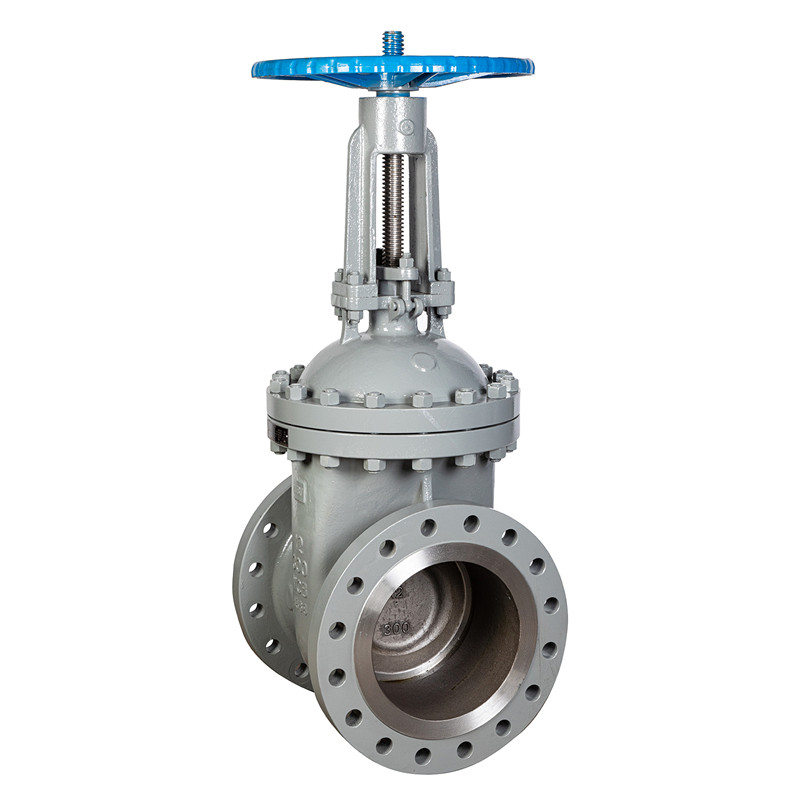

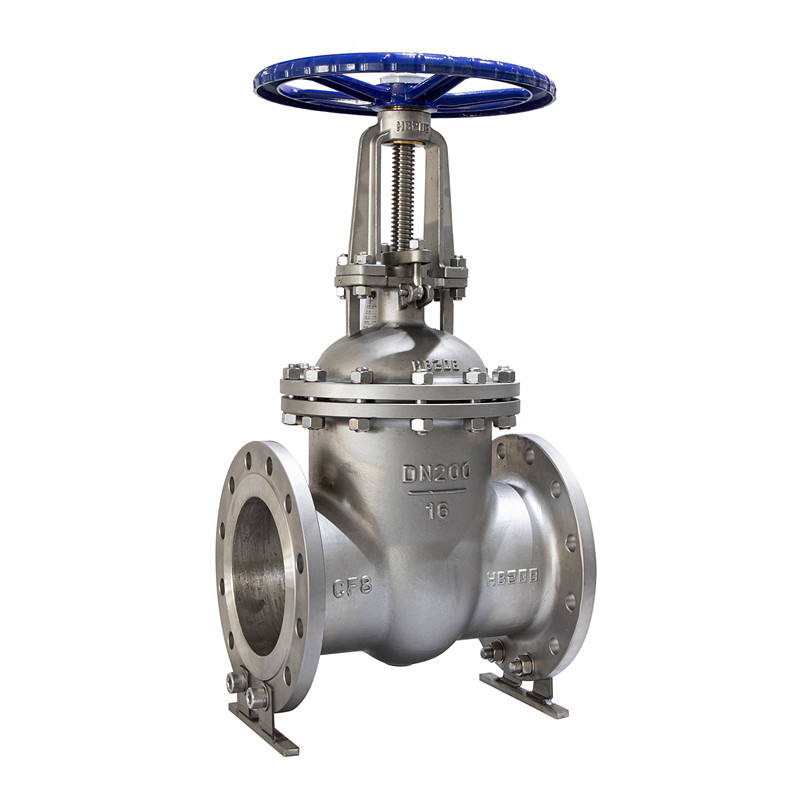

Joepai GB PN16 Cast Stainless Steel Rising Gate Gate Valve มีคุณภาพสูงพร้อมโครงสร้างที่สมเหตุสมผลและการทำงานที่มั่นคง ได้รับการออกแบบมาเป็นพิเศษสำหรับเครือข่ายท่อส่งความแข็งแรงสูงและสามารถปรับให้เข้ากับของเหลวและระดับความดันในการทำงานต่างๆ Joepai มีความสามารถในการสะสมทางเทคนิคและความสามารถในการผลิตในวาล์วประตูวาล์วลูกโลกวาล์วบอลวาล์วผีเสื้อและวาล์วที่ไม่ได้มาตรฐานสำหรับสภาพการทำงานพิเศษ

Joepia วาล์วประตูลิ่มเหล็กหล่อคุณภาพสูงเป็นวาล์วที่ทำโดยการหล่อ โดยทั่วไปการจัดอันดับความดันของวาล์วหล่อค่อนข้างต่ำ (เช่น PN16, PN25, PN40 แต่ก็มีแรงดันสูงสูงถึง 1500lb, 2500lb) และเส้นผ่านศูนย์กลางส่วนใหญ่จะเป็น DN50 หรือสูงกว่า

รายละเอียดผลิตภัณฑ์:

ขนาด: DN15-DN600 1/2 "~ 24"
ความดันทำงาน: PN10/PN16/PN25

มาตรฐานการใช้งาน: GB/T12234-2019

มาตรฐานขนาดแบบตัวต่อตัว: GB/T12221-2005

มาตรฐานหน้าแปลนมาตรฐาน: Hg/T9113.1-2000

มาตรฐานการทดสอบ: JB/T9092-1999

สภาพแวดล้อมการทำงาน: น้ำน้ำมันไอน้ำ

อุณหภูมิการทำงาน: 0ºC ~ 80ºC

คุณสมบัติ:

1: พอร์ตเต็มพอร์ต/พอร์ตมาตรฐาน; FP, SP

2: สกรูภายนอกและแอก;

3: ฝากระโปรงโบลต์, BB;

4: ลิ่มที่ยืดหยุ่น;

5: ก้านที่เพิ่มขึ้น;

6: ที่นั่งวาล์วโดยรวมที่นั่งเปลี่ยนได้

7: เผชิญหน้ากับ 13cr%, ฯลฯ

8: อื่น ๆ : มาตรฐาน NACE สามารถใช้งานได้; OEM/ODM;

สนับสนุนการปรับแต่ง

บทนำการหล่อ

1. การหล่อเป็นกระบวนการของการหลอมโลหะลงในของเหลวที่ตรงกับข้อกำหนดบางอย่างและเทลงในแม่พิมพ์ตามด้วยการทำความเย็นการทำให้แข็งตัวและการทำความสะอาดเพื่อรับการหล่อ (ชิ้นส่วนหรือช่องว่าง) ที่มีรูปร่างขนาดและคุณสมบัติที่กำหนดไว้ล่วงหน้า มันเป็นกระบวนการพื้นฐานของอุตสาหกรรมการผลิตเชิงกลที่ทันสมัย

2. ค่าใช้จ่ายของวัตถุดิบที่ผลิตโดยการหล่อต่ำซึ่งสามารถแสดงให้เห็นถึงเศรษฐกิจสำหรับชิ้นส่วนที่มีรูปร่างที่ซับซ้อนโดยเฉพาะอย่างยิ่งที่มีโพรงภายในที่ซับซ้อน ในขณะเดียวกันก็มีความสามารถในการปรับตัวและประสิทธิภาพเชิงกลที่ครอบคลุมได้ดี

3. อย่างไรก็ตามการผลิตการหล่อต้องใช้วัสดุจำนวนมาก (เช่นโลหะ, ไม้, เชื้อเพลิง, วัสดุปั้น, ฯลฯ ) และอุปกรณ์ (เช่นเตาเผาโลหะเครื่องผสมทรายเครื่องปั้นเครื่องจักรทำหลักเครื่องจักรที่ทำจากทราย

มิติหลัก:

PN16 (ทั้งหมดสลัวensions เป็นมิลลิเมตร)

DN	ความยาว (l)	เส้นผ่านศูนย์กลางภายนอก (D)	เส้นผ่านศูนย์กลางหน้าแปลน (D1)	Bolt Circle (D2)	ความหนาร่อง (B-F)	ความสูง (h)	เส้นผ่านศูนย์กลางฮับ (D0)	Bolt Holes (z ×фd)
15	130	95	65	45	14-2	200	120	4 × 14
20	150	105	75	55	14-2	200	120	4 × 14
25	160	115	85	65	14-2	220	140	4 × 14
32	180	135	100	78	16-2	260	160	4 × 18
40	200	145	110	85	16-3	280	180	4 × 18
50	250	160	125	100	16-3	310	240	4 × 18
65	265	180	145	120	18-3	355	240	4 × 18
80	280	195	160	135	20-3	380	280	8 × 18
100	300	215	180	155	20-3	425	300	8 × 18
125	325	245	210	185	22-3	490	320	8 × 18
150	350	280	240	210	24-3	575	350	8 × 23
200	400	335	295	265	26-3	730	400	12 × 23
250	450	405	355	320	30-3	890	450	12 × 26
300	500	460	410	375	30-4	1025	500	12 × 26
350	550	520	470	435	34-4	1120	550	16 × 26
400	600	580	525	485	36-4	1452	550	16 × 30
450	650	640	585	545	40-4	1541	600	20 × 30
500	700	705	650	608	44-4	1880	700	20 × 34
600	800	840	770	718	48-5	1950	800	20 × 41
700	900	910	840	788	50-5	2083	800	24 × 41
800	1000	1020	950	989	52-5	2400	850	24 × 41
900	1100	1120	1050	998	54-5	2950	1000	28 × 41
1000	1200	1255	1170	1110	56-5	3245	1000	28 × 48

PN25

DN	ความยาว (l)	เส้นผ่านศูนย์กลางภายนอก (D)	เส้นผ่านศูนย์กลางหน้าแปลน (D1)	Bolt Circle (D2)	ความหนาร่อง (B-F)	ความสูง (h)	เส้นผ่านศูนย์กลางฮับ (D0)	Bolt Holes (z ×фd)
15	130	95	65	45	16-2	170	120	4 × 14
20	150	105	75	55	16-2	190	120	4 × 14
25	160	115	85	65	16-2	205	140	4 × 14
32	180	135	100	78	18-2	270	160	4 × 18
40	200	145	110	85	18-3	290	180	4 × 18
50	250	160	125	100	20-3	310	240	4 × 18
65	265	180	145	120	22-3	373	240	8 × 18
80	280	195	160	135	22-3	435	280	8 × 18
100	300	230	190	160	24-3	445	300	8 × 23
125	325	270	220	188	28-3	570	320	8 × 26
150	350	300	250	218	30-3	630	350	8 × 26
200	400	360	310	278	34-3	735	400	12 × 26
250	450	425	370	332	36-3	969	450	12 × 30
300	500	485	430	390	40-4	976	500	16 × 30
350	550	550	490	448	44-4	1120	550	16 × 34
400	600	610	550	505	48-4	1452	550	16 × 36
450	650	660	600	555	50-4	1541	600	20 × 36
500	700	730	660	610	52-4	1880	700	20 × 41
600	800	840	770	718	56-5	1950	800	20 × 41
700	900	955	875	815	60-5	2083	800	24 × 48
800	1000	1070	990	930	64-5	2400	850	24 × 48
900	1100	1180	1090	1025	66-5	2950	1000	28 × 54
1000	1200	1305	1210	1140	68-5	3245	1000	28 × 58

หมายเหตุ:

ความหนาร่อง (B-F): ความหนาของหน้าแปลน (มม.) และจำนวนร่อง (เช่นความหนา 16-2 = 16 มม. มี 2 ร่อง)
สลักเกลียว (z ×фd): จำนวนรูสลักและเส้นผ่านศูนย์กลาง (เช่น 4 × 14 = 4 หลุมที่มีเส้นผ่านศูนย์กลาง 14 มม.)
