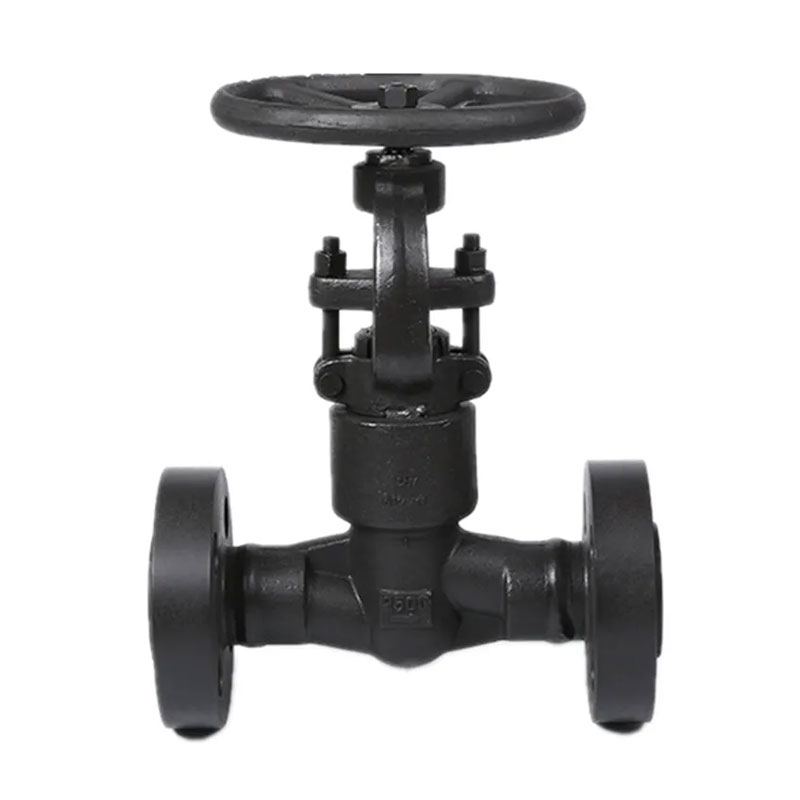

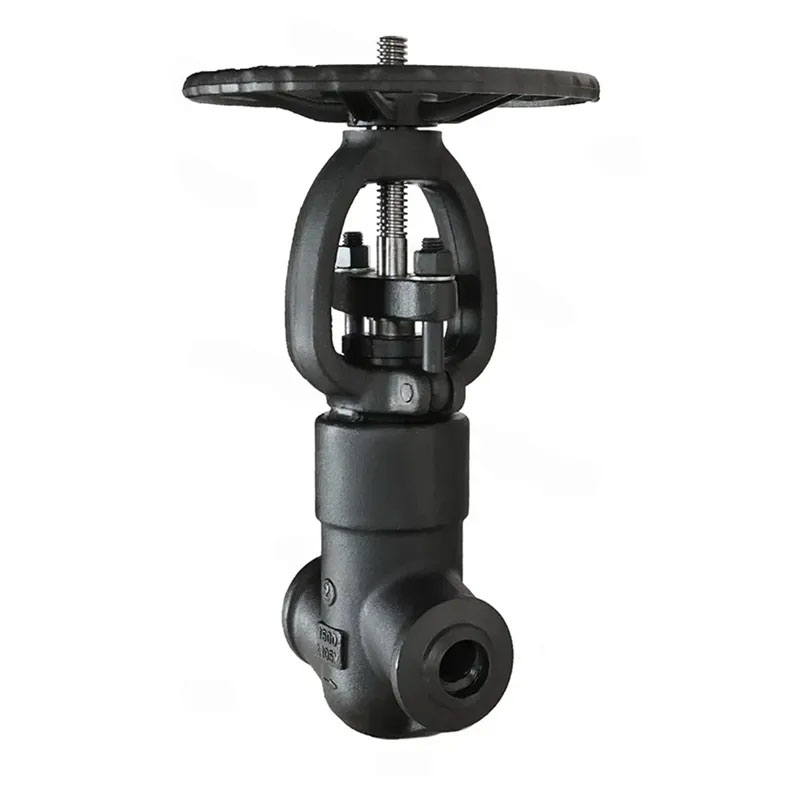

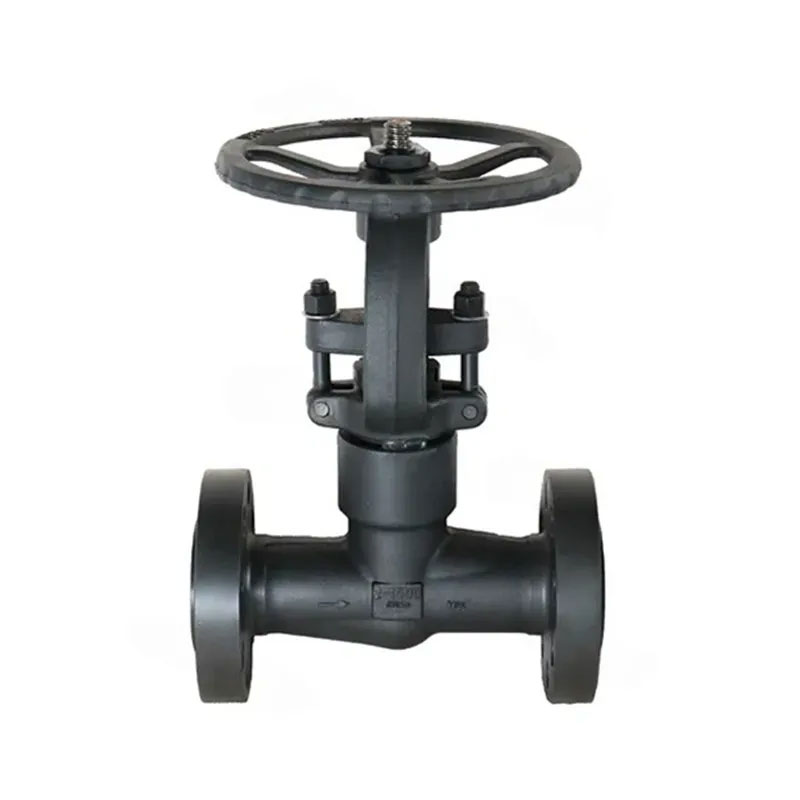

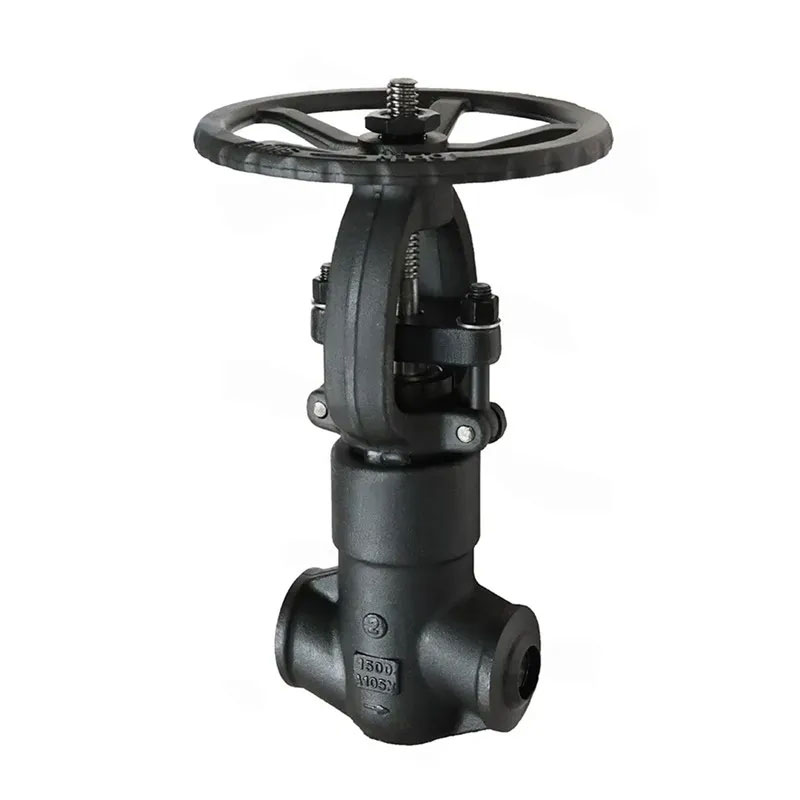

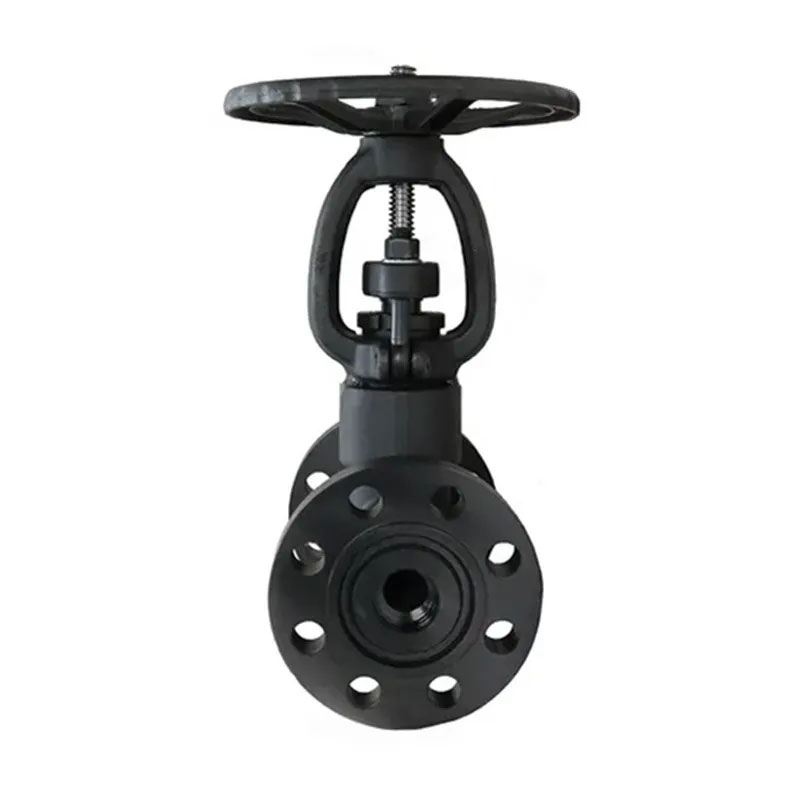

JOEPAI FORGE FLANGE FLANGED SEAL VALVE วาล์วลูกโลกที่ทำในประเทศจีนทำให้การติดตั้งง่ายขึ้น ออกแบบมาเพื่อรองรับสภาวะความดันสูงวาล์วนี้เหมาะสำหรับอุตสาหกรรมเช่นน้ำมันและก๊าซการผลิตพลังงานและปิโตรเคมี ในภาคส่วนเหล่านี้ที่การควบคุมของเหลวแรงดันสูงเป็นสิ่งสำคัญการออกแบบซีลของวาล์ว - การออกแบบซีลทำให้มั่นใจได้ว่าการทำงานที่เชื่อถือได้ มันสามารถรักษาซีลที่แน่นแม้ภายใต้ส่วนต่างของแรงดันสุดขีดป้องกันการรั่วไหลและสร้างความมั่นใจในความปลอดภัยของระบบวาล์วลูกโลกนี้มีตัวเลือกของเหล็กปลอม A105N, F304 หรือ F316 สแตนเลส - วัสดุเหล็ก A105N ให้ความแข็งแกร่งที่ยอดเยี่ยมสำหรับการใช้งานอุตสาหกรรมทั่วไป F304 เหมาะสำหรับสภาพแวดล้อมที่มีการกัดกร่อนในระดับปานกลางในขณะที่ F316 ให้ความต้านทานการกัดกร่อนที่เพิ่มขึ้นในการตั้งค่าที่ก้าวร้าวสูงเช่นพืชเคมีและการติดตั้งทางทะเล ความเก่งกาจนี้ทำให้สามารถปรับให้เข้ากับอุตสาหกรรมที่หลากหลาย
1.Design - API 602 / BS 5352 / ASME B16.34
2.DEND FLANGE - ASME B16.5
3.BW End - ASME B16.25
4.Sw End - ASME B16.11
5.Screwed สิ้นสุด - ASME B1.20.1
6. การทดสอบ - API598
7. Special-NACE MR-01-75
1. ฝากระโปรงฝากระโปรงเชื่อมหรือฝากระโปรงหน้า
2. แผ่นดิสก์ประเภทแพลต
3. พอร์ตเต็มหรือพอร์ตทั่วไป
4. สกรูและแอก (OS & Y), ลำต้นที่สูงขึ้น
5. ฝากระโปรงหน้าสำหรับบริการแช่แข็ง
6. วัสดุ: Body-A105/F11/F22/F304/F316/F316L/F51/F53/F321 ฯลฯ
7.dics and Stem: A105/F11/F22/F304/F316/F316L/F51/F53/F321/F410/13CR.ETC
8.Operation: Handwheel
9.Offshore /น้ำมัน /ก๊าซ /เคมี /ปิโตรเคมีเยื่อ /กระดาษ /น้ำ /น้ำเสีย
/นาวิกโยธิน
| ความดัน | 150lb | 300lb | 600lb | 900lb | 1500lb | 2500lb | |
| การทดสอบความแข็งแรง | 3.0 | 7.5 | 15.4 | 23.0 | 37.5 | 63.0 | MPA |
| การทดสอบตราประทับ | 2.2 | 5.5 | 11.2 | 16.9 | 27.5 | 46.2 | |
| การทดสอบอากาศ | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| เลขที่ | ชื่อ | CS ถึง ASTM | ตาม ASTM | SS ถึง ASTM | |
| พิมพ์ A105 | ประเภท F22 | ประเภท F304 (L) | พิมพ์ F316 (L) | ||
| 1 | ร่างกาย | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) |
| 2 | ปะเก็น | SS+กราไฟท์ลูกฟูก | SS+PTFE | ||
| 3 | สายฟ้า | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 4 | เข็มหมุด | A276 420 | A276 304 | ||
| 5 | การบรรจุต่อม | A276 410 | A182 F304 (L) | A182 F316 (L) | |
| 6 | สายฟ้า | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 7 | ถั่ว | A194 2H | A194 4 | A194 8 | A194 8M |
| 8 | ถั่ว | A276 410 | |||
| 9 | ถั่ว | A194 2H | A194 4 | A194 8 | A194 8M |
| 10 | แผ่นป้าย | เอสเอส | |||
| 11 | ล้อมือ | A197 | |||
| 12 | ต่อม | A216 WCB | A351 CF8 | ||
| 13 | การบรรจุหีบห่อ | กราไฟท์ที่ยืดหยุ่น | ptfe | ||
| 14 | ฝากระโปรง | A105 | A276 304 | A182 F304 (L) | A182 F316 (L) |
| 15 | ลำต้น | A182 F6 | A182 F304 | A182 F304 (L) | A182 F316 (L) |
| 16 | แผ่นดิสก์ | A276 420 | A276 304 | A276 304 (L) | A276 316 (L) |
| 17 | ปานกลาง | น้ำน้ำมันก๊าซ | น้ำน้ำมันก๊าซ | กรด, น้ำ, น้ำมัน, ก๊าซ | |
| 18 | อุณหภูมิ | -29ºC ~ 425ºC | -29ºC ~ 550ºC | -29ºC ~ 550ºC | |
| ขนาด | S | L | T | W | h ≈ | น้ำหนัก (กก.) ≈ | ||||||
| นิ้ว | DN | Ansi | เขาคือ | 800lb | 2,500 ปอนด์ | ฉัน | ใหญ่ BS | J I S | 800lb | 2,500 ปอนด์ | ||
| NPI | RC | PT | ||||||||||
| 1/2 | 15 | 21.8 | 22.2 | 140 | 186 | 1/2 | 125 | 321 | 2.2 | 12.3 | ||
| 3/4 | 20 | 27.1 | 27.7 | 140 | 186 | 3/4 | 125 | 321 | 2.4 | 11.6 | ||
| 1 | 25 | 33.8 | 34.5 | 140 | 186 | 1 | 160 | 321 | 4.1 | 10.8 | ||
| 11/4 | 32 | 42.6 | 43.2 | 178 | 232 | 1 1/4 | 160 | 380 | 6 | 26.0 | ||
| 11/2 | 40 | 48.7 | 49.1 | 178 | 232 | 1 1/2 | 180 | 414 | 7 | 26.4 | ||
| 2 | 50 | 61.1 | 61.1 | 216 | 279 | 2 | 200 | 502 | 10.5 | 43.8 | ||
