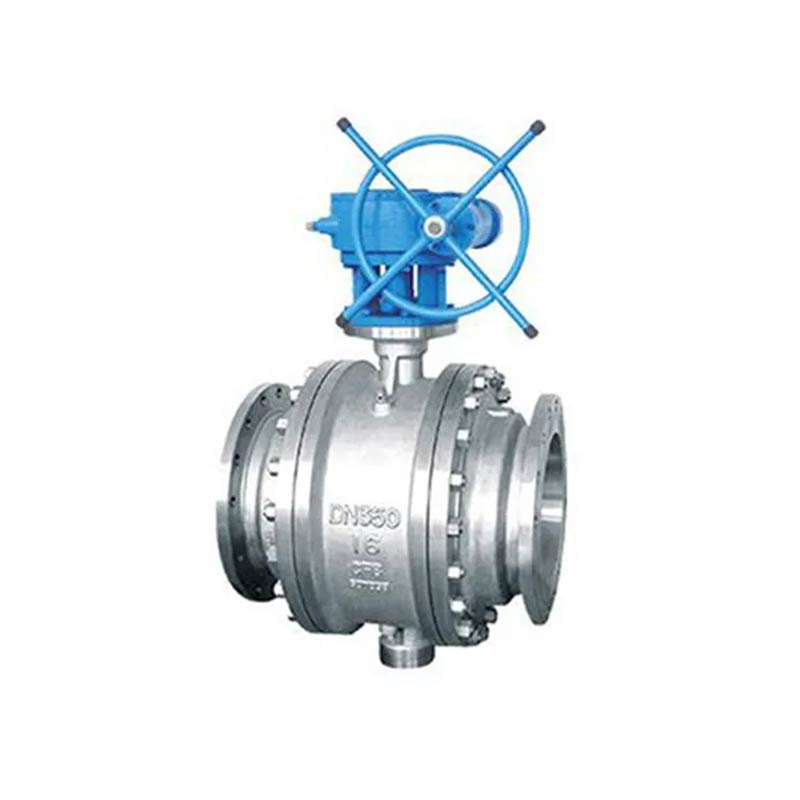

API 6D บอลวาล์วหน้าแปลนคงที่สามชิ้น

บอลวาล์วหน้าแปลนคงที่ API 6D สามชิ้นผลิตโดยโรงงานขั้นสูงของ JOEPAI และใช้การออกแบบการเชื่อมต่อปลายหน้าแปลนคู่พร้อมโครงสร้างที่มั่นคง ลูกบอลเป็นโครงสร้างคงที่ที่รองรับด้านบน ซึ่งสามารถทนต่อแรงกระแทกของของไหลในสภาพแวดล้อมแรงดันสูงได้อย่างมีประสิทธิภาพ วาล์วนี้มีประสิทธิภาพการซีลที่ดีและเหมาะสำหรับสภาพแวดล้อมการทำงานที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ แรงดันสูง หรือการทำงานบ่อยครั้ง มีการใช้กันอย่างแพร่หลายในการขนส่งน้ำมันและก๊าซ เครือข่ายท่อส่งในเมือง กระบวนการทางเคมี และระบบไฟฟ้า

ส่งคำถาม

รายละเอียดสินค้า

วาล์ว JOEPAI มีต้นกำเนิดในปี 2546 โดยมุ่งเน้นการผลิต API 6D สามชิ้นบอลวาล์วหน้าแปลนคงที่มุ่งมั่นที่จะนำเสนอผลิตภัณฑ์คุณภาพสูงที่หลากหลาย วาล์วควบคุมของเหลวที่ได้มาตรฐานสากล เช่น ANSI, DIN, JIS ฯลฯ เรามีระบบการจัดการคุณภาพที่ครอบคลุมและมี ได้รับการรับรองเช่น ISO 9001 และ CE เราสนับสนุนการปรับแต่ง ภาพวาด การสร้างแบรนด์ OEM และบริการหลายภาษา สินค้าของเราส่งออก ไปยังตลาดต่างประเทศ เช่น ยุโรป อเมริกา ตะวันออกกลาง และแอฟริกา

มาตรฐานการออกแบบ:

ข้อกำหนดการออกแบบและการผลิต: API6D/BS 5351/ISO 17292/GB 12237
ความยาวโครงสร้าง: API6D/ANSIB16.10/GB 12221
การทดสอบและตรวจสอบ: API6D/API 598/GB 26480/GB 13927/ISO 5208

ข้อกำหนดด้านประสิทธิภาพ:

ความดันที่กำหนด: (1.6-10.0) Mpa, (150-1500) LB, 10K/20K
การทดสอบความแข็งแรง:PT1.5PNMpa
การทดสอบซีล: PT1.1PNMpa
การทดสอบซีลแก๊ส: 0.6Mpa

บอลวาล์วหน้าแปลนคงที่ต้องมีการบำรุงรักษาเป็นประจำเพื่อให้แน่ใจว่าเหมาะสม การดำเนินงานและยืดอายุการใช้งาน

ต่อไปนี้เป็นคำอธิบายง่ายๆ ของขั้นตอนการบำรุงรักษา:

ทำความสะอาดพื้นผิวด้านนอกของวาล์วเป็นประจำเพื่อป้องกันการสะสม ของสิ่งสกปรกและสารกัดกร่อน
ตรวจสอบซีลเป็นประจำเพื่อให้แน่ใจว่ามีความสมบูรณ์และไม่เสียหาย ถ้า พบการสึกหรอหรือชำรุดควรเปลี่ยนทันที
ทำการทดสอบการรั่วไหลเป็นประจำเพื่อรับประกันประสิทธิภาพการปิดผนึกของ วาล์ว หากมีการรั่วควรซ่อมแซมทันที
ใช้งานวาล์วเป็นประจำเพื่อให้แน่ใจว่าวาล์วเปิดได้อย่างยืดหยุ่นและ ปิดโดยไม่มีการติดขัดใดๆ หากมีความผิดปกติก็ควรจะเป็น ตรวจสอบและซ่อมแซมแล้ว

API 6D Three Pieces Fixed Flange Ball Valve

วัสดุชิ้นส่วน

เลขที่.	ชื่อชิ้นส่วน	วัสดุ	เลขที่.	ชื่อชิ้นส่วน	วัสดุ
1	ร่างกาย	WCB/CF8/CF8M	8	น็อตฝากระโปรง	2H
2	ฝากระโปรง	WCB/CF8/CF8M	9	การบรรจุ	กราไฟท์ที่มีความยืดหยุ่น
3	ลูกบอล	420+HF/304+HF/316+HF	10	บรรจุต่อม	WCB/304/316
4	ต้นกำเนิด	420/304/316	11	บรรจุสายฟ้า	B7
5	ที่นั่ง	420/304/316	12	ตำแหน่ง	WCB/304/316
6	ปะเก็น	ซี+เอ105	13	รับมือ	WCB
7	โบลท์ฝากระโปรงหน้า	B7

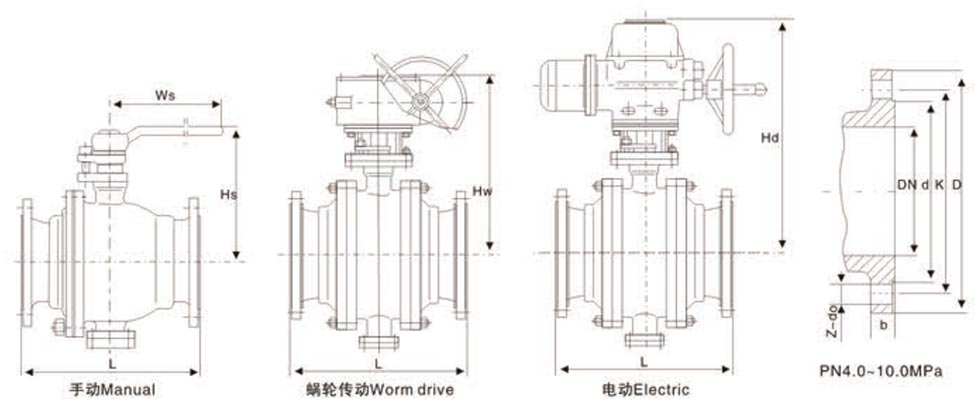

ขนาด

พี.เอ็น	ดีเอ็น	L	D	K	d	b	z-d0	ฮว	เอชดี
1.6 เมกะปาสคาล	150	394	285	240	210	24	8-23	470	540
	200	457	340	295	265	26	12-23	520	580
	250	533	405	355	320	30	12-25	610	640
	300	610	460	410	375	30	12-25	650	690
	350	686	520	470	435	34	16-25	740	785
	400	762	580	525	485	36	16-30	795	830
	450	864	640	585	545	40	20-30	860	910
	500	914	715	650	608	44	20-34	945	990
	600	1067	840	770	718	48	20-41	1040	1090
	700	1245	910	840	788	50	24-41	1150	1210
	800	1372	1025	950	898	52	24-41	1280	1340
	900	1524	1125	1050	998	54	28-41	1430	1510
	1000	1753	1255	1170	1110	56	28-48	1580	1640
	1200	2032	1485	1390	1325	58	32-54	1810	1910
	1400	2300	1685	1590	1525	60	36-54	2010	2115
2.5MPa	150	403	300	250	218	30	8-25	470	555
	200	502	360	310	278	34	12-25	540	595
	250	568	425	370	332	36	12-30	630	655
	300	648	485	430	390	40	16-30	650	705
	350	762	555	490	448	44	16-34	740	795
	400	838	620	550	505	45	16-34	795	830
	450	914	670	600	555	50	20-34	860	910
	500	991	730	660	610	52	20-41	945	990
	600	1143	845	770	718	56	20-41	1040	1090
	700	1346	960	875	815	60	24-48	1150	1210
	800	1524	1085	990	930	64	24-48	1305	1340
	900	1727	1185	1090	1025	66	28-54	1505	1600
	1000	1880	1320	1210	1140	68	28-58	1615	1705
	1200	2184	1520	1420	1350	72	32-58	1925	2035
	1400	2300	1755	1640	1560	78	36-65	2110	2185
4.0MPa	150	403	300	250	218	30	8-25	485	590
	200	502	375	320	282	38	12-30	580	640
	250	568	450	385	345	42	12-34	665	680
	300	648	515	450	408	46	16-34	760	810
	350	762	580	510	465	52	16-41	820	890
	400	838	660	585	535	58	20-41	860	940
	450	914	685	610	560	60	20-48	930	1010
	500	991	755	670	612	62	20-48	980	1130
	600	1143	890	795	730	62	20-54	1040	1090
	700	1346	995	900	835	68	24-54	1150	1210
	800	1524	1140	1030	960	76	24-58	1305	1340
	900	1727	1270	1168	1022	105	32-54	1505	1600
	1000	1880	1238	1256	1086	114	32-44	1615	1705
	1200	2184	1467	1372	1302	133	32-51	1925	2035
	1400		1708	1600	1518	154	28-60	2110	2185
6.4ค	150	495	345	280	240	38	8-34	485	590
	200	597	405	345	300	44	12-34	580	650
	250	673	470	400	352	48	12-41	665	720
	300	762	530	460	412	54	16-41	760	840
	350	826	600	525	475	60	16-41	820	930
	400	902	670	585	525	66	16-48	870	990
	500	1054	800	705	640	70	20-54	995	1150
	600	1232	930	820	750	76	20-58	1100	1180
	700	1397	1035	940	800	95	28-51	1180	1230
	800	1651	1149	1054	914	108	28-54	1345	1385
	900	1880	1270	1168	1022	114	32-54	1550	1655
	1000	1981	1270	1175	1092	133	32-51	1675	1745
	1200	2311	1511	1403	1308	152	28-60	1945	2075
