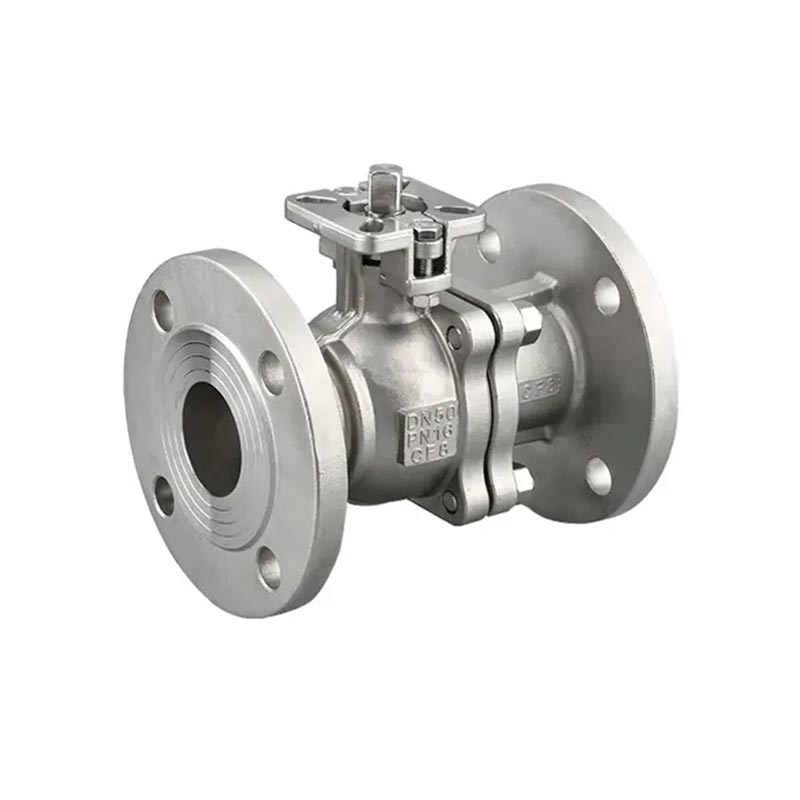

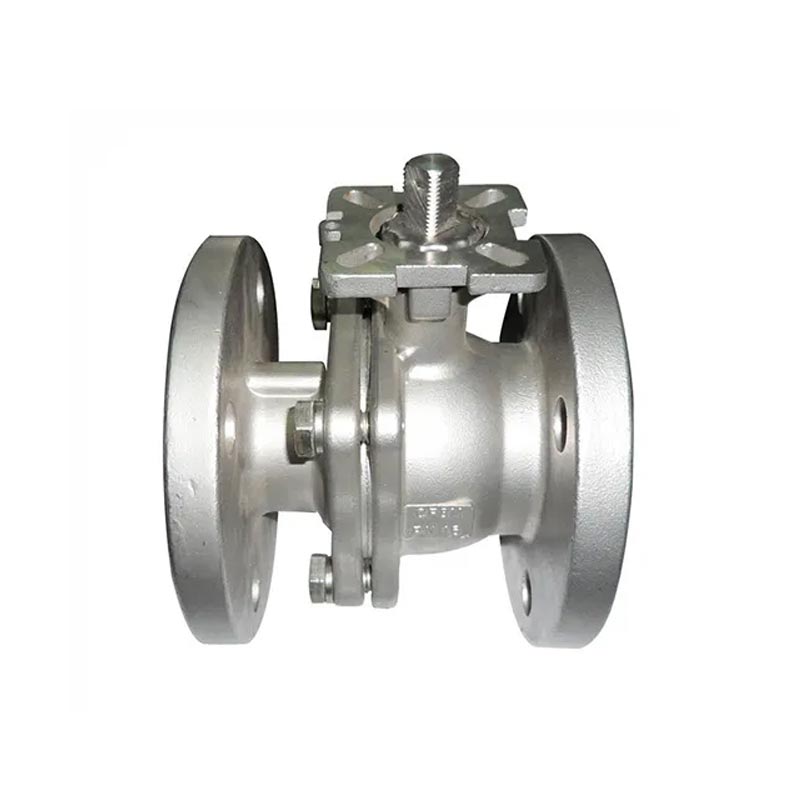

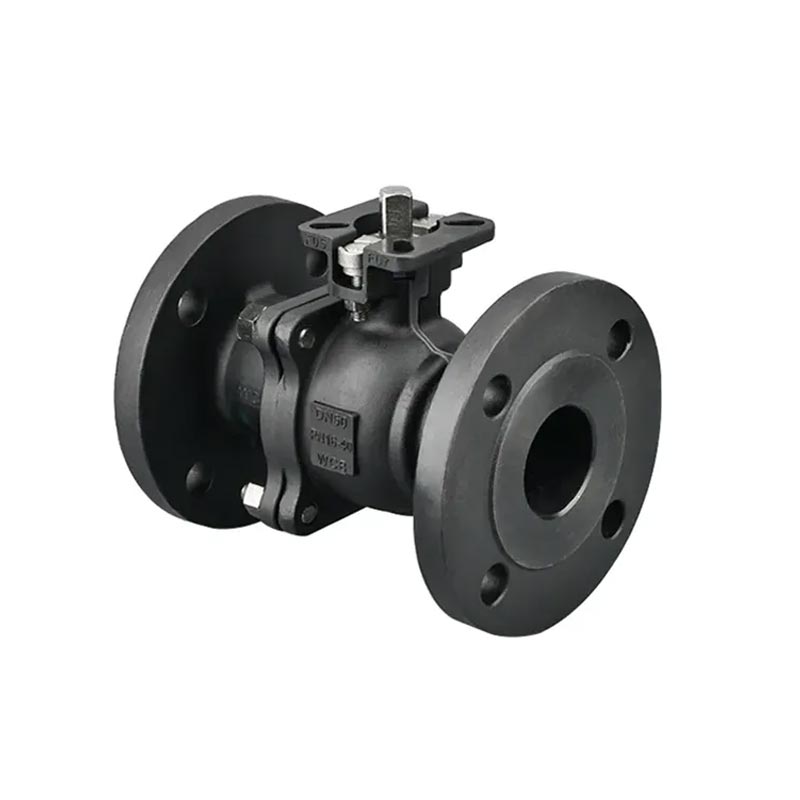

JOEPAI 2PC บอลวาล์วหน้าแปลนเหล็กคาร์บอนพร้อมหน้าแปลนด้านบน ISO5211 สำหรับแอคทูเอเตอร์ใช้โครงสร้างที่กะทัดรัด และการออกแบบแกนกลางแบบลอยตัว พื้นผิวการปิดผนึกระหว่างลูกบอลกับ บ่าวาล์วจะผนึกโดยอัตโนมัติภายใต้แรงกดและด้วยคาร์บอนที่แข็งแรง ตัววาล์วเหล็ก มีข้อมูลที่ดีเกี่ยวกับแบริ่งแรงดัน ความต้านทานการสึกหรอ ทนต่อการกัดกร่อน เป็นต้น มีการใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ เช่น ปิโตรเลียม ก๊าซธรรมชาติ เคมี สถานีไฟฟ้า และการบำบัดน้ำ ด้วย ประสบการณ์กว่าสิบปีในการผลิตบอลวาล์ว Qiaopai ใช้ CNC การตัดเฉือนที่แม่นยำ จุดตรวจสอบคุณภาพ 5 จุด และดิจิทัล ระบบติดตามกระบวนการเพื่อให้สามารถตรวจสอบย้อนกลับของโรงงาน ประสิทธิภาพการทำงานที่มั่นคง และการจับคู่ที่แม่นยำกับมาตรฐานของลูกค้าสำหรับบอลวาล์วแต่ละอัน หลายรายการ มาตรฐานเช่น DIN, ANSI, JIS ฯลฯ มีให้เลือกตามความต้องการ ความต้องการจัดซื้อจัดจ้างของลูกค้าทั่วโลก
มาตรฐานการออกแบบ: ASME B16.34
หน้าแปลนท้าย:DIN2633 PN16
ตัวต่อตัว:BS EN558-1 DIN3202 F4/F5
การตรวจสอบและทดสอบ: API598/EN 12266
โรงกลั่นน้ำมัน โรงงานปิโตรเคมี น้ำมันดิบ และการขนส่งน้ำมันสำเร็จรูป
ระบบ
ท่อส่งก๊าซธรรมชาติทางไกลควบคุมแรงดันก๊าซในเมือง
สถานี
ระบบควบคุมกระบวนการทางเคมี
การขนส่งไอน้ำอุณหภูมิสูง ระบบหมุนเวียนความร้อน
หม้อไอน้ำอุตสาหกรรม การควบคุมความปลอดภัยของภาชนะรับแรงดัน
การทำกระดาษ โลหะวิทยา ยา การบำบัดน้ำอุตสาหกรรม และ
อุตสาหกรรมอื่น ๆ
วัสดุ: เหล็กกล้าคาร์บอน WCB/DIN1.0619
สแตนเลส 304/1.4308
สแตนเลส 316/1.4408
ความดันการทำงาน: DN15 ~ DN50 PN40; DN65 ~ DN100 PN16
พอร์ตเต็ม
ก้านเปลือยพร้อมแผ่นยึดโดยตรง ISO5211 (หน้าแปลนด้านบน)
การออกแบบก้านป้องกันการระเบิด
อุปกรณ์ป้องกันไฟฟ้าสถิตย์
อุปกรณ์ล็อค

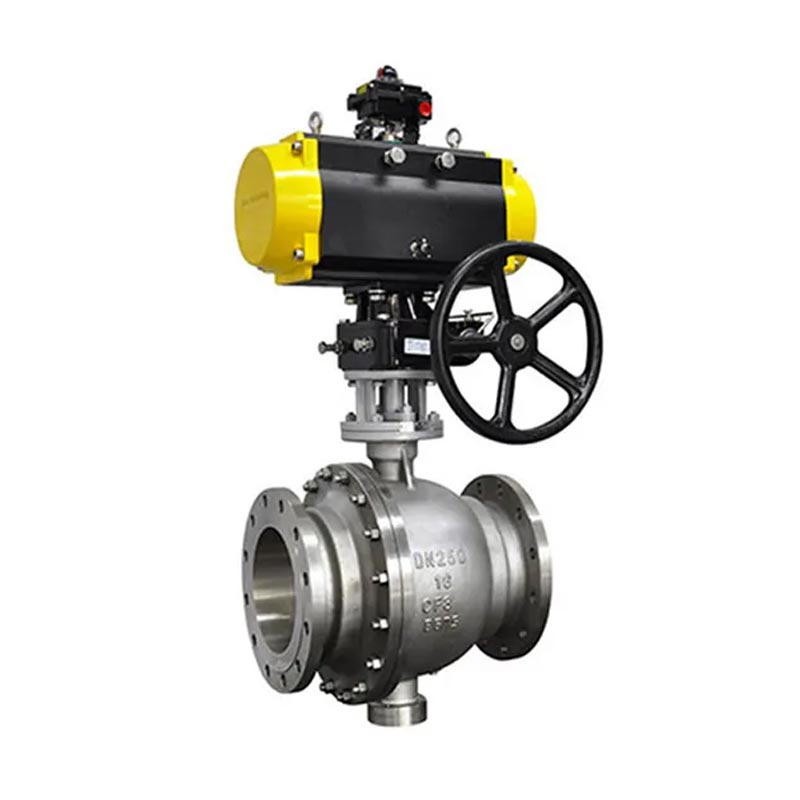

การดำเนินงาน: คู่มือหรือตัวกระตุ้น
การหล่อการลงทุน
อุณหภูมิในการทำงาน:-20 ℃ ~ 150 ℃
สื่อที่เหมาะสม: น้ำ, น้ำมัน, แก๊ส
ผ่านการรับรองระบบการจัดการคุณภาพ ISO 9001
สอดคล้องกับมาตรฐานความปลอดภัยของ CE EU
การรับรอง KC ของเกาหลีใช้ได้กับตลาดเอเชียแปซิฟิก
บอลวาล์วหน้าแปลนเหล็กคาร์บอน 2PC แต่ละอันผ่านการทดสอบแรงดันสูงและการทดสอบความหนาแน่นของอากาศ
การประมวลผล CNC ที่แม่นยำ ข้อผิดพลาดขนาดคีย์ ≤ 0.01 มม
วัตถุดิบทั้งหมดได้รับการวิเคราะห์โดยองค์ประกอบทางเคมีของสเปกโตรมิเตอร์
โครงสร้างอุณหภูมิต่ำเสริม (พร้อมคอวาล์วขยาย)
โครงสร้างป้องกันไฟฟ้าสถิตและกันไฟที่กำหนดค่าได้
ก้านควบคุมแบบขยาย, การเคลือบแบบพิเศษ (เช่น ENP, FBE)
รองรับการประมวลผล OEM และการปรับแต่งบรรจุภัณฑ์

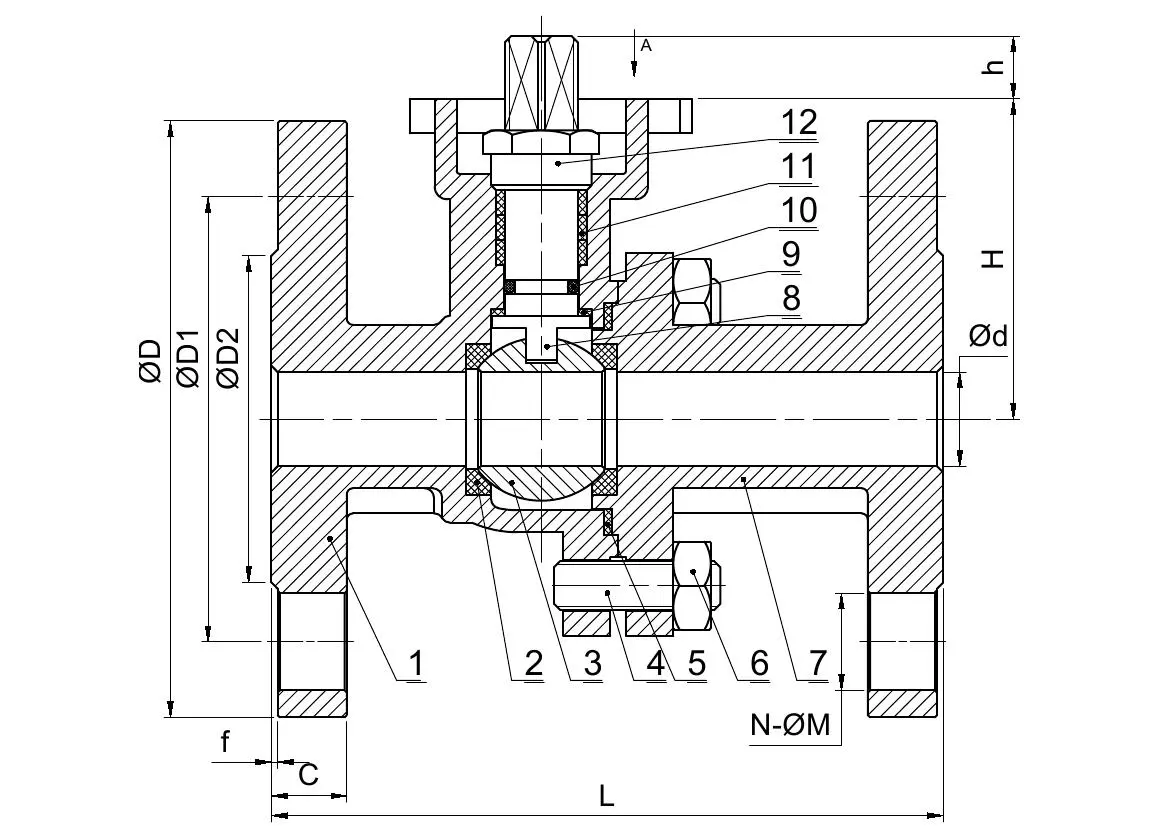

| 1 | ร่างกาย | WCB/CF8/CF8M | 7 | หมวก | WCB/CF8/CF8M |
| 2 | ที่นั่ง | ไฟเบอร์ | 8 | ก้าน | เอสเอส304/เอสเอส316 |
| 3 | ลูกบอล | เอสเอส304/เอสเอส316 | 9 | แผ่นแทง | ไฟเบอร์ |
| 4 | สายฟ้า | เอสเอส/เอสเอส316 | 10 | โอริง | ไวตัน |
| 5 | ปะเก็น | ไฟเบอร์ | 11 | การบรรจุ | ไฟเบอร์ |
| 6 | นัท | เอสเอส/เอสเอส316 | 12 | ต่อม | เอสเอส/เอสเอส316 |
| กรมอุทยานฯ | d | L | H | D | D1 | D2 | c | f | น.เอ็ม | h | a | b | A | B | K |
| 1/2" | 15 | 130 | 50 | 95 | 65 | 46 | 14 | 2 | 4-14 | 9 | 6 | 6 | 36 | 42 | 9 |
| 3/4" | 20 | 140 | 55 | 105 | 75 | 56 | 16 | 2 | 4-14 | 9 | 6 | 6 | 36 | 42 | 9 |
| 1" | 25 | 150 | 60 | 115 | 85 | 65 | 16 | 2 | 4-14 | 11 | 6 | 7 | 42 | 50 | 11 |
| 11/4" | 32 | 165 | 70 | 135 | 100 | 76 | 18 | 2 | 4-18 | 11 | 6 | 7 | 42 | 50 | 11 |
| 11/2" | 38 | 180 | 75 | 145 | 110 | 84 | 18 | 2 | 4-18 | 14 | 7 | 9 | 50 | 70 | 14 |
| 2" | 50 | 200 | 85 | 160 | 125 | 99 | 20 | 2 | 4-18 | 14 | 7 | 9 | 50 | 70 | 14 |
| 21/2" | 62 | 220 | 95 | 180 | 145 | 118 | 20 | 2 | 4-18 | 14 | 7 | 9 | 70 | 70 | 14 |
| 3" | 78 | 250 | 100 | 195 | 160 | 130 | 20 | 2 | 8-18 | 17 | 9 | 11 | 70 | 102 | 17 |
| 4" | 100 | 280 | 115 | 215 | 180 | 156 | 22 | 2 | 8-18 | 17 | 9 | 11 | 70 | 102 | 17 |
| 5" | 122 | 320 | 177 | 245 | 210 | 185 | 22 | 2 | 8-18 | 29 | - | 14 | - | 125 | 27 |
| 6" | 146 | 360 | 194 | 280 | 240 | 210 | 24 | 2 | 8-22 | 29 | - | 14 | - | 125 | 27 |
| 8" | 196 | 400 | 180 | 335 | 295 | 265 | 24 | 2 | 12-22 | 38 | - | 18 | - | 150 | 36 |
