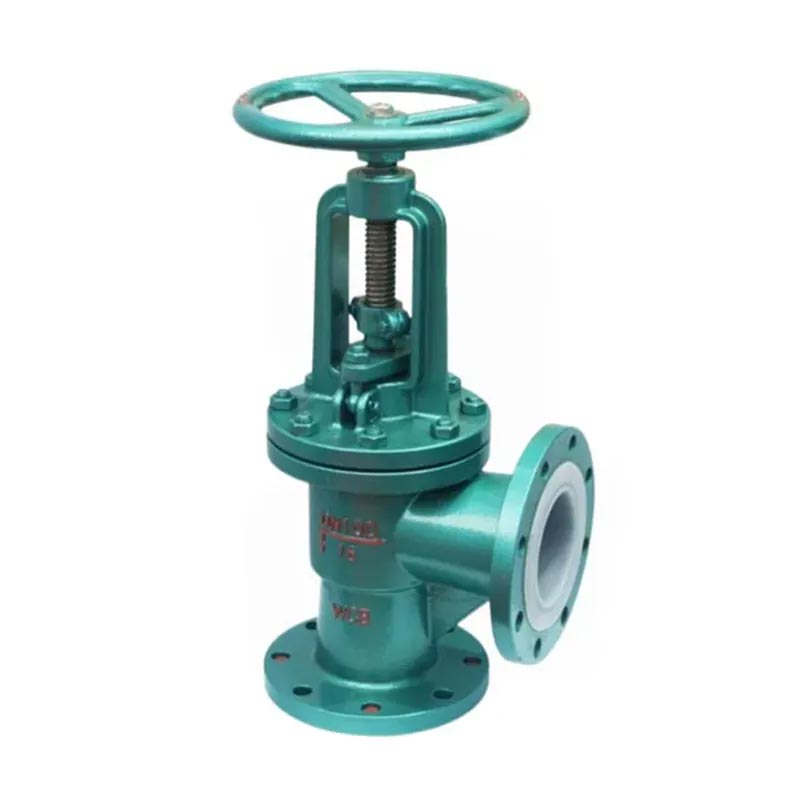

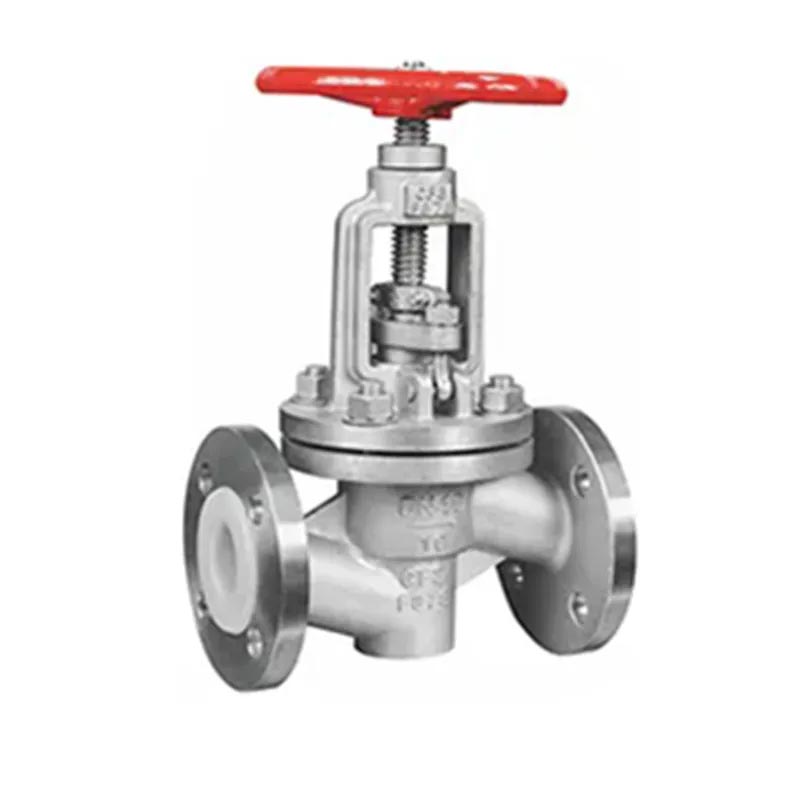

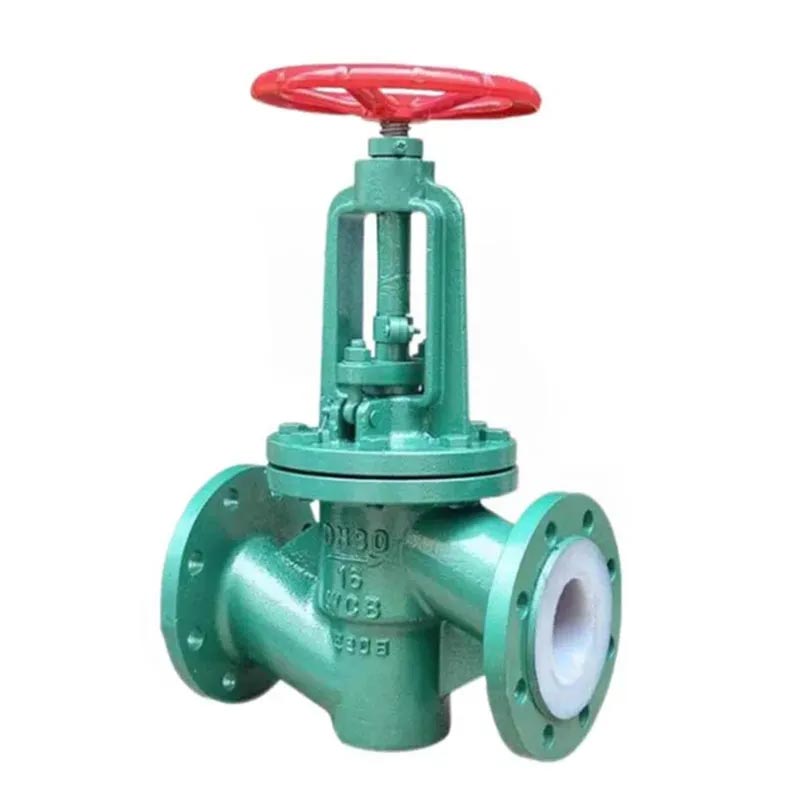

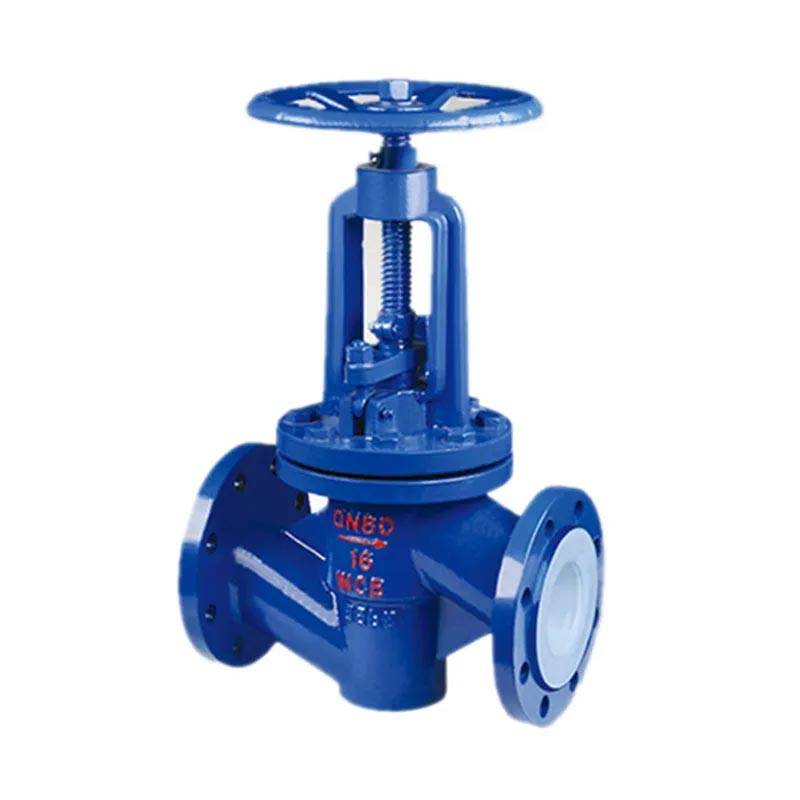

ด้วยความเชี่ยวชาญด้านวิศวกรรมมานานหลายทศวรรษ JOEPAI จึงนำเสนอวาล์วลูกโลกรูปแบบ Y ที่มีเส้น PTFE คุณภาพสูงที่ปฏิบัติตามมาตรฐานสากลอย่างเคร่งครัด แต่ละ วาล์วผ่านการตรวจสอบแรงดันและซีล 100% ก่อนออกจาก โรงงาน เราให้การสนับสนุน OEM ระยะเวลาการจัดส่งสั้น และกำหนดเองได้ การกำหนดค่าวัสดุสำหรับความต้องการเฉพาะของโครงการ วาล์วโลกแบบเรียงรายเป็นวาล์วปิดประเภทหนึ่งโดยที่องค์ประกอบปิด (ดิสก์) ถูกขับเคลื่อนโดยก้านวาล์วและเลื่อนขึ้นและลงตามแกนกลางของบ่าวาล์ว โดยทั่วไปจะใช้เพื่อเชื่อมต่อหรือปิดตัวกลางในท่อ และโดยทั่วไปไม่ได้ใช้สำหรับการควบคุมการไหล โครงสร้างพื้นฐานประกอบด้วย: ประเภท J41 แบบตรง, มุมประเภท J44 และประเภทเฉียง J45 (ประเภท Y)
โกลปวาล์วแบบมีเส้นมีโครงสร้างกะทัดรัด การทำงานที่ยืดหยุ่น ทนทานต่อการกัดกร่อนสูง และระยะชักสั้น มีการใช้กันอย่างแพร่หลายในการใช้งานที่มีการกัดกร่อนอย่างรุนแรง เช่น อุตสาหกรรมเคมี ปิโตรเลียม ยา อาหาร การถลุงเหล็ก การทำกระดาษ ไฟฟ้าพลังน้ำ และการปกป้องสิ่งแวดล้อม
วัสดุซับ: PFA, PTFE, FEP, GXPO ฯลฯ
วิธีการใช้งาน: แบบธรรมดา, เกียร์ (เฟืองตัวหนอน), ไฟฟ้า, นิวเมติก, ไฮดรอลิก

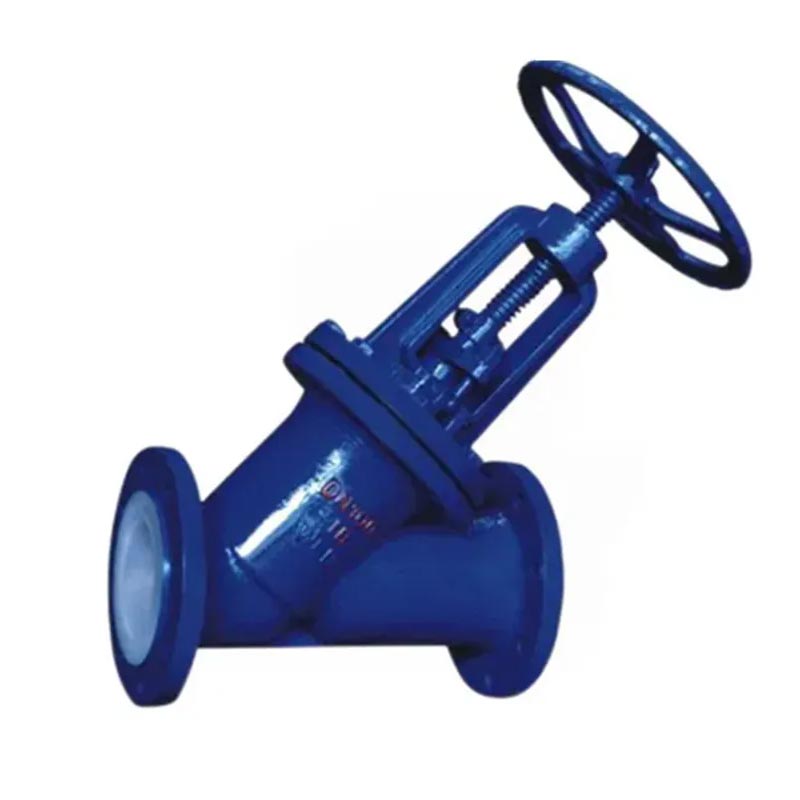

ในอุตสาหกรรมที่สารเคมีรุนแรงเป็นเรื่องปกติ วาล์วโลหะมาตรฐานจะทนต่อการกัดกร่อนและความล้มเหลวได้อย่างรวดเร็ว โกลบวาล์วรูปแบบ Y ที่มีเส้น PTFE (โพลีเตตร้าฟลูออโรเอทิลีน) และ PFA (เพอร์ฟลูออโรอัลคอกซี) ได้รับการออกแบบทางวิศวกรรมมาโดยเฉพาะสำหรับความท้าทายนี้ โดยนำเสนอโซลูชั่นที่เหนือกว่าสำหรับการควบคุมการไหลของตัวกลางที่มีฤทธิ์กัดกร่อนสูง บริสุทธิ์เป็นพิเศษ หรือมีความเหนียว
มาตรฐานการออกแบบและการผลิต: GB12235
ขนาดตัวต่อตัว: GB12221
มาตรฐานขนาดหน้าแปลน: JB/T 79, ANSI B16.5, DIN 2543, JIS B2020
ชั้นซับ: การตรวจจับด้วยไฟฟ้า
มาตรฐานการทดสอบ: GB/T 13927, API 598
แรงดันที่กำหนด : PN ( MPA)
แรงดันทดสอบร่างกาย: PNX1.5
แรงดันทดสอบซีล: PNX1.1
| ร่างกาย | |
| ซับในลำตัว | พลาสติกฟลูออรีน |
| ฝากระโปรง | เหล็กหล่อ เหล็กคาร์บอน สแตนเลส |
| แผ่นดิสก์ | เหล็กคาร์บอน สแตนเลส เคลือบฟลูออรีนทั้งชิ้น พลาสติก |
| ต่อม | |
| ก้าน | เหล็กคาร์บอน สแตนเลส เคลือบฟลูออรีนบางส่วน พลาสติก |
| วงล้อมือ |
| ค่ามาตรฐาน(:มม.) | ค่าอ้างอิง | ||||||||
| DN(มิลลิเมตร) | L | D | D1 | D2 | f | b | Z-φd | ทำ | W(กก.) |
| PN2.5ม | |||||||||
| 15 | 130 | 95 | 65 | 45 | 2 | 16 | 4-f14 | 265 | 4 |
| 20 | 150 | 105 | 75 | 58 | 2 | 18 | 4-f14 | 270 | 5 |
| 25 | 160 | 115 | 85 | 68 | 2 | 18 | 4-f14 | 275 | 6 |
| 32 | 180 | 135 | 100 | 78 | 2 | 18 | 4-f18 | 290 | 9 |
| 40 | 200 | 145 | 110 | 88 | 3 | 18 | 4-f18 | 320 | 11 |
| 50 | 230 | 160 | 125 | 102 | 3 | 20 | 4-f18 | 335 | 14 |
| 65 | 290 | 180 | 145 | 122 | 3 | 22 | 8-f18 | 400 | 21 |
| 80 | 310 | 195 | 160 | 138 | 3 | 24 | 8-f18 | 450 | 30 |
| 100 | 350 | 230 | 190 | 162 | 3 | 24 | 8-f23 | 495 | 36 |
| 125 | 400 | 270 | 220 | 188 | 3 | 26 | 8-f26 | 560 | 70 |
| 150 | 480 | 300 | 250 | 218 | 3 | 28 | 8-f26 | 650 | 80 |
| 200 | 600 | 360 | 310 | 278 | 3 | 30 | 12-f26 | 750 | |
| 250 | 650 | 425 | 370 | 335 | 3 | 32 | 12-φ30 | 840 | 250 |
| 300 | 700 | 485 | 430 | 395 | 4 | 34 | 16-φ30 | 970 | |
| 350 | 790 | 550 | 490 | 448 | 4 | 38 | 16-f34 | 500 | |
| เส้นผ่านศูนย์กลางที่กำหนด | ความดันที่กำหนด | ความกดดันในการทำงาน | L | D | D1 | n-Fd | f | H1 | H2 | D0 | น้ำหนัก |
| 25 | 1.6 1.0 | 1.6 | 160 | 100 | 75 | 4-2 | 2 | 2595 | 280 | 120 | 4.5 |
| 32 | 200 | 120 | 90 | 4-14 | 2 | 140 | 13 | ||||
| 40 | 200 | 130 | 100 | 4-14 | 3 | 320 | 353 | 140 | 9.5 | ||
| 50 | 230 | 140 | 110 | 4-14 | 3 | 342 | 375 | 160 | 16.5 | ||
| 65 | 1.0 | 290 | 160 | 130 | 4-14 | 3 | 180 | ||||
| 80 | 310 | 190 | 150 | 4-18 | 3 | 467 | 520 | 200 | 32 | ||
| 100 | 350 | 210 | 170 | 4-18 | 3 | 532 | 600 | 280 | 45 | ||
| 125 | 400 | 240 | 200 | 8-18 | 3 | 604 | 685 | 280 | 67 | ||
| 150 | 480 | 265 | 225 | 8-18 | 3 | 635 | 728 | 320 | 89 | ||
| 200 | 0.6 | 495 | 320 | 280 | 8-18 | 4 | 735 | 866 | 400 | 145 | |
| 250 | 622 | 375 | 335 | 12-18 | 4 | ||||||
| 300 | 698 | 4 |
