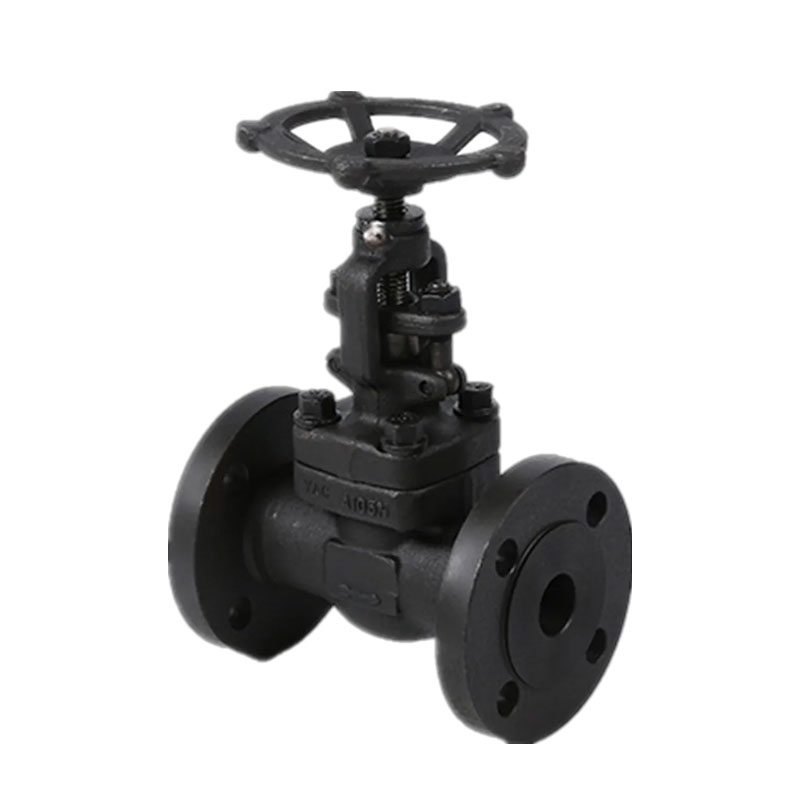

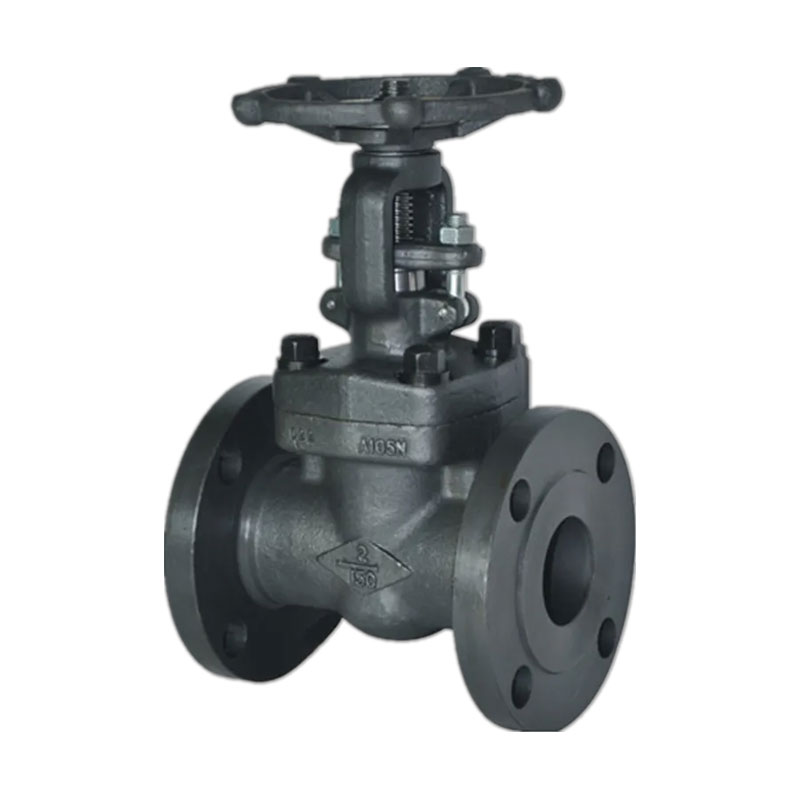

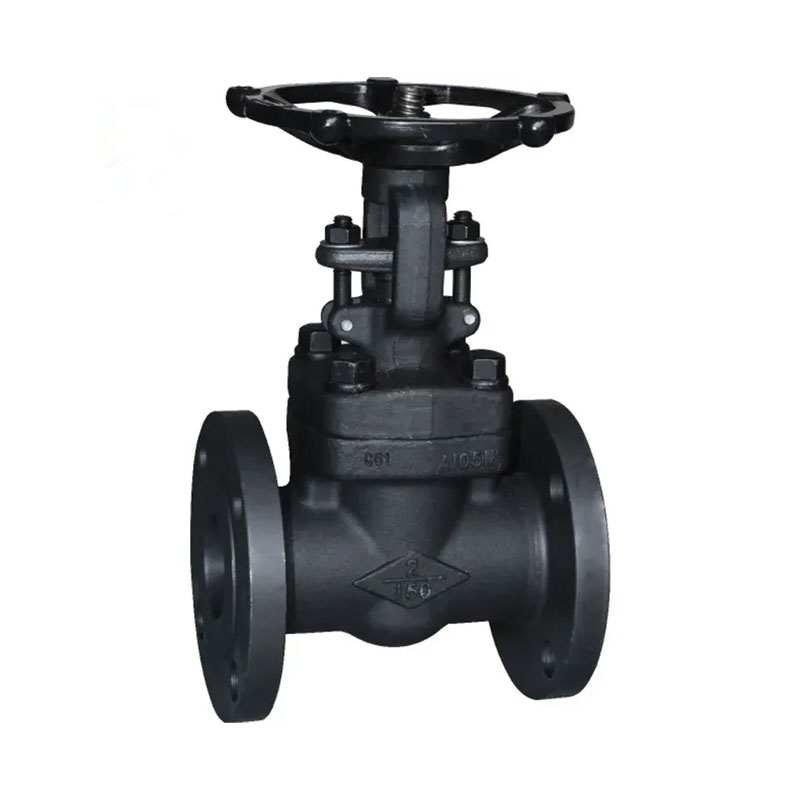

วาล์วประตูหน้าแปลน Steel Flange Flange แบบบูรณาการขนาด 150 ปอนด์ผลิตโดย Qiaopai Valve อย่างอิสระ ได้ปรับปรุงความแข็งแรงและการปิดผนึกของร่างกายวาล์วผ่านโดยรวม กระบวนการปลอมแปลงและสามารถต้านทานแรงดันภายในและอุณหภูมิความดันภายใน ความเครียดที่แตกต่างกัน
ในขณะเดียวกันการออกแบบขนาดกะทัดรัดและโครงสร้างเจาะเต็มรูปแบบ ตรวจสอบให้แน่ใจว่ามีความต้านทานต่ำและมีประสิทธิภาพสูงทำให้เป็นวาล์วที่เหมาะสำหรับ องค์กรที่ต้องการซื้อท่อส่งสินค้าที่มีอายุยืนยาวและมีประสิทธิภาพสูง ระบบควบคุม
ขนาด: 1/2 ''-2 '' (DN15 ~ DN50)
คะแนนความดัน: 150lb-600lb/PN16 ~ PN100/10K ~ 60K)
วัสดุ: A105, FL2, F11, F22, F5, F304, F316, F51/F53, F321, C3, C5, C95800
อุณหภูมิที่เหมาะสม: -29ºC ~ 429ºC
สื่อที่เหมาะสม: น้ำไอน้ำน้ำมันและก๊าซธรรมชาติ ฯลฯ
ออกแบบและผลิตตาม: API602, BS5352, ANSI B16.34
ซ็อกเก็ตเชื่อมมิติสอดคล้องกับ ANSI B16.11, JB/T1751
สกรูปลายมิติสอดคล้องกับ ANSI B1.20.1, JB/T7306
เชื่อมต่อกับก้นกับ ANSI B16.25, JB/T12224
Flange Ends สอดคล้องกับ ANSI B16.5, JB79
การทดสอบและการตรวจสอบสอดคล้องกับ: API598, GB/T13927, JB/T9092
| เลขที่. | ชื่อชิ้นส่วน | CS ถึง ASTM | ตาม ASTM | SS ถึง ASTM | ||
| พิมพ์ A105 | ประเภท F22 | ประเภท F304 (L) | พิมพ์ F316 (L) | |||
| 1 | ร่างกาย | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) | |
| 2 | แหวนที่นั่ง | A276 420 | A276 304 | A276 304 (L) | A276 316 (L) | |
| 3 | ลิ่ม | A276 410 & 430 | A182 F304 | A182 F304 (L) | A182 F316 (L) | |
| 4 | ลำต้น | A182 F6 | A182 F304 | A182 F304 (L) | A182 F316 (L) | |
| 5 | ปะเก็น | SS + กราไฟท์ลูกฟูก | SS + PTFE | |||
| 6 | ฝากระโปรง | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) | |
| 7 | Bonnet Bolt | A193 B7 | A193 B16 | A193 B8 | A193 B8M | |
| 8 | เข็มหมุด | A276 420 | A276 304 | |||
| 9 | ต่อม | A276 410 | A182 F304 (L) | A182 F316 (L) | ||
| 10 | eyebolt ต่อม | A193 B7 | A193 B16 | A193 B8 | A193 B8M | |
| 11 | หน้าแปลนต่อม | A105 | A182 F11 | A182 F304 (L) | A182 F316 (L) | |
| 12 | น๊อต | A193 2H | A194 4 | A194 8 | A194 8M | |
| 13 | แอกน็อต | A276 410 | ||||
| 14 | H.W. น็อตล็อค | A194 2H | A194 4 | A194 8 | A194 8M | |
| 15 | แผ่นป้าย | เอสเอส | ||||
| 16 | ล้อมือ | A197 | ||||
| 17 | ปะเก็นแบริ่ง | A473 431 | ||||
| 18 | การบรรจุลำต้น | กราไฟท์ที่ยืดหยุ่น | ptfe | |||
| สื่อที่เหมาะสม | W.O.G. ฯลฯ | W.O.G. ฯลฯ | hno3ch3ooh ฯลฯ | |||
| อุณหภูมิที่เหมาะสม | -29 425 | -29 550 | -29 180 | |||
หมายเหตุ: มีวัสดุอื่น ๆ ตามคำขอ
ขนาด (มม.) และน้ำหนัก (กิโลกรัม)
วาล์วประตูปลายหน้าแปลน 150lb ~ 600lb
| NPS | 1/2 " | 3/4 " | 1 " | 1-1/4 " | 1-1/2 " | 2 " | ||
| L (RF) L1 (BW) | 150 | 108 | 117 | 127 | 140 | 165 | 203 | |
| 300 | 140 | 152 | 165 | 178 | 190 | 216 | ||
| 600 | 165 | 190 | 216 | 229 | 241 | 292 | ||
| H (เปิด) | 150, 300 | 158 | 169 | 197 | 236 | 246 | 283 | |
| 600 | 169 | 197 | 236 | 246 | 283 | 320 | ||
| W | 100 | 100 | 125 | 160 | 160 | 180 | ||
| น้ำหนัก | 150 | RF | 4.5 | 5.2 | 8.2 | 11.5 | 12.5 | 20.3 |
| BW | 2.8 | 3.3 | 5.4 | 7.1 | 8.2 | 12.5 | ||
| 300 | RF | 4.8 | 6.2 | 9.3 | 14 | 15.5 | 23.4 | |
| BW | 3.5 | 4.4 | 6.8 | 8.1 | 9.2 | 15.4 | ||
| 600 | RF | 5.9 | 7.4 | 10.4 | 16.2 | 17.5 | 28.3 | |
| BW | 4.5 | 5.1 | 8.2 | 10.5 | 12.4 | 20.1 | ||
ฝาครอบวาล์วของวาล์วปลายหน้าแปลนเหล็กวาล์วปลอมแปลงขนาด 150lb แบ่งออกเป็นสามประเภท: ฝาครอบวาล์วสลัก, ฝาครอบวาล์วเชื่อมและ ฝาครอบวาล์วกระชับตัวเองแรงดัน
คุณสมบัติหลักของวาล์วนี้คือ ก้านที่เพิ่มขึ้นด้วยวงเล็บและร่างกายวาล์วโดยรวมเป็นหน้าแปลน แบน การออกแบบที่นั่งวาล์วด้านล่างช่วยลดแรงดันของเหลวและทำให้มั่นใจได้ว่าไม่มีสิ่งกีดขวาง ไหล. ใช้กันอย่างแพร่หลายเป็นอุปกรณ์ควบคุมและสกัดกั้นบนของเหลว ท่อเช่นน้ำประปา, น้ำเสีย, การก่อสร้าง, อาหาร, ไฟฟ้า, ยา, โลหะวิทยา, สิ่งทอ, ระบบพลังงาน ฯลฯ
