บอลวาล์วนิวแมติก 3 ชิ้น – การควบคุมที่แม่นยำ การรั่วไหลเป็นศูนย์ ระบบอัตโนมัติอัจฉริยะ

ที่บอลวาล์วนิวแมติก 3 ชิ้นผสมผสานโครงสร้างตัวถังแบบสามชิ้นสำหรับงานหนักเข้ากับแอคชูเอเตอร์แบบนิวแมติกรอบสูงขนาดกะทัดรัด ออกแบบมาสำหรับทั้งการใช้งานเปิด/ปิดและการควบคุมแบบมอดูเลต วาล์วนี้ไม่มีการรั่วซึม แรงดันตกคร่อมต่ำ และอายุการใช้งานยาวนานในสภาพแวดล้อมกระบวนการที่มีความต้องการสูง

มีให้เลือกทั้งแบบซีลอ่อน PTFE หรือซีลแข็งแบบโลหะ และเข้ากันได้กับแอคชูเอเตอร์แบบออกทางเดียว (สปริงกลับ) หรือแบบสองทาง บอลวาล์วนิวแมติก Joepai 3 ชิ้นนำเสนอระบบอัตโนมัติที่ยืดหยุ่นสำหรับระบบท่อของคุณ

คุณสมบัติที่สำคัญ

มันทำงานอย่างไร - การทำงานของแอคชูเอเตอร์แบบนิวแมติก

แอคชูเอเตอร์แบบนิวแมติกใช้ลมอัดเพื่อหมุนบอลวาล์ว 90° เพื่อควบคุมการเปิด/ปิด ด้านล่างนี้คือหลักการทำงานมาตรฐานสำหรับแอคชูเอเตอร์แบบ double-acting และ single-actuators

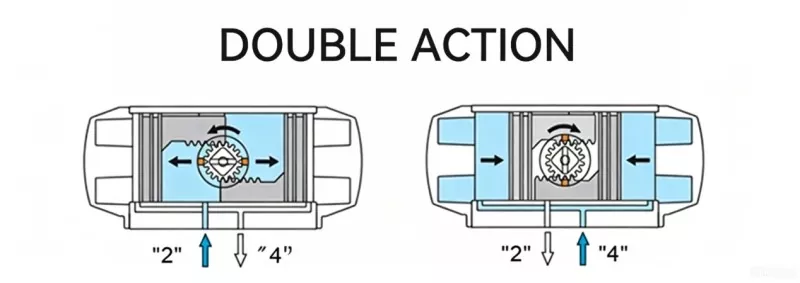

แอคชูเอเตอร์แบบ Double-Acting (อากาศสู่เปิด / อากาศสู่ปิด)

ไม่มีสปริง – ต้องใช้อากาศจากทั้งสองด้านในการทำงาน

คำอธิบายไดอะแกรม (การแสดงสองครั้ง):

พอร์ต 2 = ทางเข้าเพื่อเปิดวาล์ว – อากาศอัดจะขับลูกสูบสองตัวออกจากกัน

พอร์ต 4 = ไอดีเพื่อปิดวาล์ว – อากาศอัดจะขับเคลื่อนลูกสูบสองตัวเข้าหาศูนย์กลาง

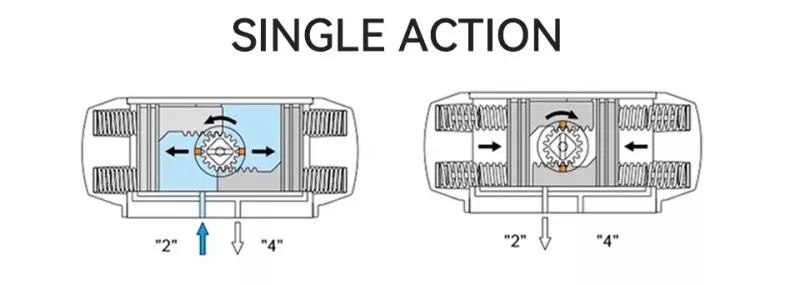

แอคชูเอเตอร์แบบออกฤทธิ์เดี่ยว (สปริงกลับ – ปกติปิด)

สปริงช่วยให้ปิดได้อย่างปลอดภัยเมื่ออากาศสูญเสีย

คำอธิบายไดอะแกรม (การแสดงเดี่ยว):

พอร์ต 2 = ท่อไอดีเพื่อเปิดวาล์ว – แรงดันอากาศไปอัดสปริง และลูกสูบเคลื่อนออกด้านนอก

พอร์ต 4 (หรือห้องสปริง) = เมื่ออากาศหมดจากพอร์ต 2 แรงสปริงจะทำให้ลูกสูบกลับสู่ตำแหน่งปิด

เหตุใดจึงเลือกบอลวาล์วนิวแมติก Joepai 3 ชิ้น

1. การปิดผนึกที่แม่นยำ - ไม่มีการรั่วไหล

อัตราการรั่วไหลคงที่ ≤0.0005 มล./ชม. ตรงตามมาตรฐาน ANSI Class VI ซีลอ่อน PTFE สำหรับสื่อทั่วไป, ซีลโลหะแข็งสำหรับสื่อที่มีอุณหภูมิสูงหรือมีฤทธิ์กัดกร่อน

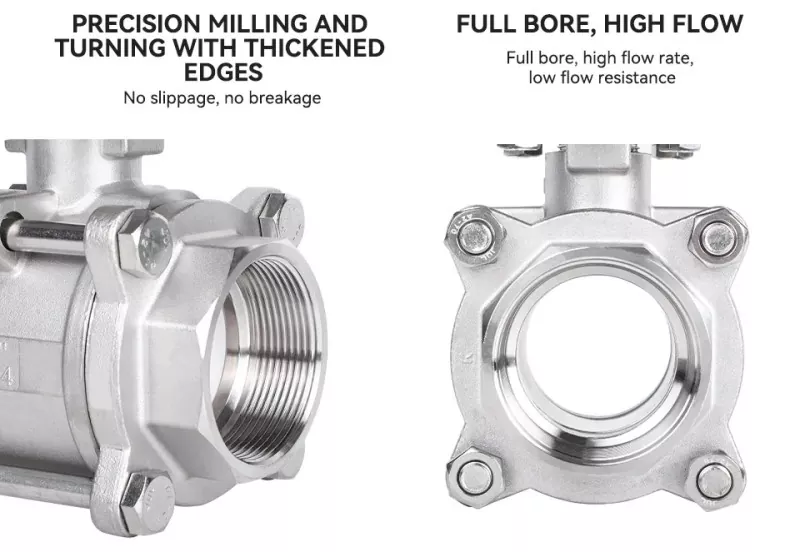

2. การออกแบบที่เพรียวบาง – แรงดันตกคร่อมน้อยที่สุด

การออกแบบเจาะเต็มทำให้มีเส้นทางการไหลของท่อใกล้เป็นเส้นตรง ช่วยลดการสูญเสียแรงดันของระบบและประหยัดพลังงานในการสูบน้ำ

3. ความต้านทานการกัดกร่อนที่เหนือกว่า

วัสดุตัวเครื่อง: เหล็กกล้าคาร์บอน, WCB, SS304, SS316L การบำบัดป้องกันการกัดกร่อนแบบพิเศษช่วยยืดอายุการใช้งานในน้ำ น้ำมัน ก๊าซ และตัวกลางที่มีฤทธิ์กัดกร่อนอ่อน

4. ความแม่นยำและความฉลาด (ไม่บังคับ)

ตัวกำหนดตำแหน่ง – สัญญาณ 4-20mA สำหรับการควบคุมการมอดูเลต ความแม่นยำ ±0.1%

ลิมิตสวิตช์ – การตอบสนองตำแหน่งเปิด/ปิด

โซลินอยด์วาล์ว - 24V DC / 220V AC สำหรับการควบคุมเปิด/ปิดระยะไกล

FRL (ตัวกรอง ตัวควบคุม ตัวหล่อลื่น) – การจ่ายอากาศที่สะอาดและได้รับการควบคุม

5. การบำรุงรักษาเชิงคาดการณ์ (Smart Option)

การตรวจสอบอัจฉริยะแบบบูรณาการให้การเตือนข้อผิดพลาดล่วงหน้าสูงสุด 180 ชั่วโมง ลดการหยุดทำงานโดยไม่ได้วางแผนได้มากกว่า 40%

ข้อมูลจำเพาะทางเทคนิค

การใช้งาน

การแปรรูปปิโตรเคมีและเคมี

การส่งก๊าซเทศบาล

การบำบัดน้ำและน้ำเสีย

การผลิตกระแสไฟฟ้า

อาหารและยา (มีแบบสุขาภิบาล)

โลหะวิทยาและการควบคุมของไหลทางอุตสาหกรรม
