วาล์วประตูเหล็กหล่อแรงดันสูง PN16

Joepai ได้ออกแบบวาล์วประตูเหล็กหล่อแรงดันสูงคุณภาพสูง PN16 สำหรับสภาวะความดันสูงซึ่งใช้เทคโนโลยีการขึ้นรูปเหล็กหล่อขั้นสูงและมีความแข็งแรงที่มั่นคงการปิดผนึกที่ดีและความต้านทานความดัน มันถูกนำไปใช้ในปิโตรเลียมเคมีโรงไฟฟ้าน้ำประปาและการระบายน้ำและระบบท่อส่งอุตสาหกรรมและยังสามารถปรับให้เข้ากับน้ำไอน้ำน้ำมันและสื่อการกัดกร่อน

ส่งคำถาม

รายละเอียดสินค้า

Joepai High Pressure Cast Steel Gate Valve PN16 ตัววาล์วมี โครงสร้างขนาดกะทัดรัดและความต้านทานการกัดกร่อนที่ยอดเยี่ยม

ผลิตภัณฑ์ของเราคือ ส่งออกไปยังยุโรปเอเชียตะวันออกเฉียงใต้อเมริกาใต้ตะวันออกกลาง และภูมิภาคอื่น ๆ และปฏิบัติตามมาตรฐานระดับชาติหลายแห่งเช่น DIN ANSI, API, ISO, CE ฯลฯ

มาตรฐานผลิตภัณฑ์

1.Design & Manufacture: GB122234
2. face to Face: GB12221
3. มิติความยาว: GB9113 JB79
4. การจัดอันดับความดันและอุณหภูมิ: GB9131
5. การตรวจสอบและทดสอบ: GB/T13927 JB/T9092

คุณสมบัติของผลิตภัณฑ์

1. โครงสร้างการออกแบบที่มีเหตุผลความแข็งแกร่งสูงเส้นทางการไหลที่ราบรื่นและ ความต้านทานการไหลต่ำ
2. พื้นผิวที่ทำจากสแตนเลสและโลหะผสมแข็งสำหรับขยาย อายุการใช้งาน
3. การบรรจุกราไฟท์ที่ยืดหยุ่นช่วยให้มั่นใจได้ว่าการปิดผนึกที่เชื่อถือได้และการทำงานที่ง่าย
4. วิธีการทำกิจกรรม: คู่มือ, นิวเมติก, ไฟฟ้าหรือเกียร์ขับเคลื่อน
5. ประเภทโครงสร้าง: แผ่นดิสก์เดี่ยวที่ยืดหยุ่น, ดิสก์เดี่ยวลิ่มแข็งหรือ แผ่นดิสก์คู่

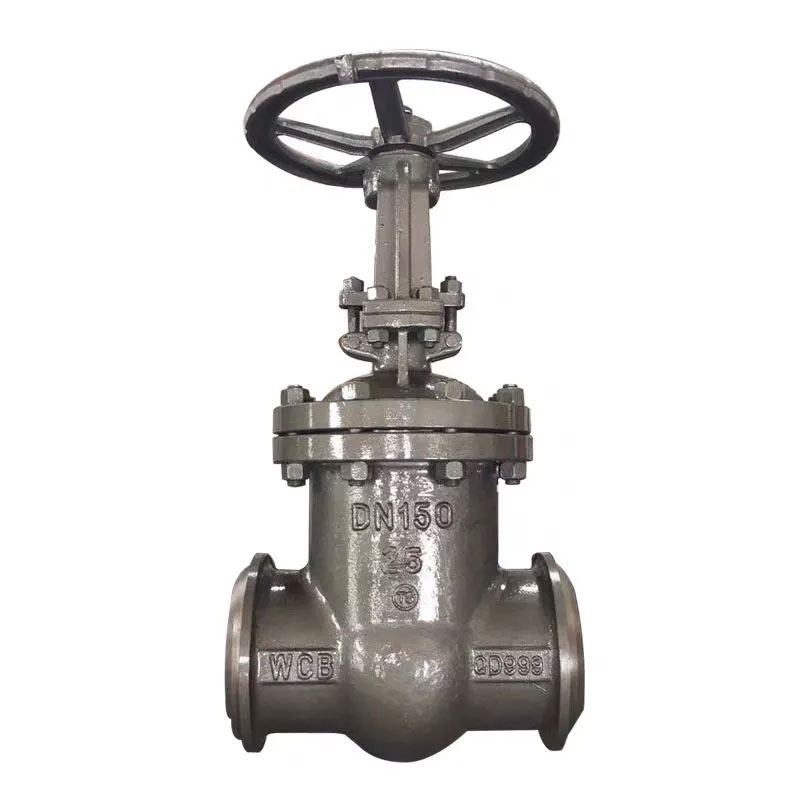

High Pressure Cast Steel Gate Valve PN16

วัสดุส่วนประกอบหลัก

ร่างกายและฝากระโปรง	ดิสก์และที่นั่ง	ลำต้น	น็อตลำต้น	การบรรจุหีบห่อ	ล้อมือ
เหล็กคาร์บอน	เหล็กกล้าคาร์บอนคุณภาพสูง + โลหะผสมแข็ง/สแตนเลสแข็ง	CR Stainless Steel	อลูมิเนียมบรอนซ์	การบรรจุของกราไฟท์แร่ใยหิน	เหล็กหล่อ
เหล็ก Cr-ni-ti	สแตนเลส + โลหะผสมแข็ง	Cr-ni สแตนเลส	อลูมิเนียมบรอนซ์	บรรจุภัณฑ์ PTFE	เหล็กหล่อ
Cr-in-i-if Steel	สแตนเลส + โลหะผสมแข็ง	Cr-mo- สแตนเลส	อลูมิเนียมบรอนซ์	บรรจุภัณฑ์ PTFE	เหล็กหล่อ
CR-MO Steel	โลหะผสมเหล็ก + โลหะผสมแข็ง	Cr-Mo-Al Steel	อลูมิเนียมบรอนซ์	แร่ใยหินที่ยืดหยุ่น + 33.4	เหล็กหล่อ

มิติหลัก:

1.6pump	ขนาด	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
	L	มม.	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
	H	มม.	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
	W	มม.	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720
2.5mpa	ขนาด	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
	L	มม.	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
	H	มม.	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
	W	มม.	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720
4.0mpa	ขนาด	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
	L	มม.	130	150	160	180	200	250	280	310	350	400	450	550	650	750	850	950
	H	มม.	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780
	W	มม.	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600
6.4c	ขนาด	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
	L	มม.	170	190	210	230	240	250	280	320	350	400	450	550	650	750	850	950
	H	มม.	175	180	210	230	350	359	373	435	500	614	674	818	970	1145	1280	1450
	W	มม.	120	120	140	160	200	240	280	320	360	400	400	450	560	640	800	800

การติดตั้งผลิตภัณฑ์

1. ทำความสะอาดด้านในของวาล์วประตูเหล็กหล่อแรงดันสูง PN16 ก่อนการติดตั้งและไม่ควรมีสิ่งสกปรกบนห้องวาล์วและพื้นผิวการปิดผนึก
2. ขันน็อตที่เชื่อมต่อแต่ละส่วนอย่างสม่ำเสมอด้วยแรง
3. ตรวจสอบว่าชิ้นส่วนบรรจุถูกบีบอัดอย่างแน่นหนาตรวจสอบให้แน่ใจว่าการปิดผนึกของไส้นั้นแน่นและประตูสามารถเปิดและปิดได้อย่างยืดหยุ่น
4. ก่อนการติดตั้งให้ตรวจสอบรูปแบบวาล์วขนาดและข้อมูลอื่น ๆ และตรวจสอบให้แน่ใจว่าทิศทางการไหลของตัวกลางนั้นสอดคล้องกับทิศทางการไหลที่ระบุ
5. ในระหว่างการติดตั้งควรมีพื้นที่ว่างจำนวนหนึ่งเพื่ออำนวยความสะดวกในการทำงานของไดรฟ์วาล์ว
6. ทำตามคำแนะนำอย่างเคร่งครัดในแผนภาพการเดินสายเพื่อจัดเรียงสายไฟของอุปกรณ์ไดรฟ์
7. หลังการติดตั้งจำเป็นต้องรักษาไว้เป็นประจำ

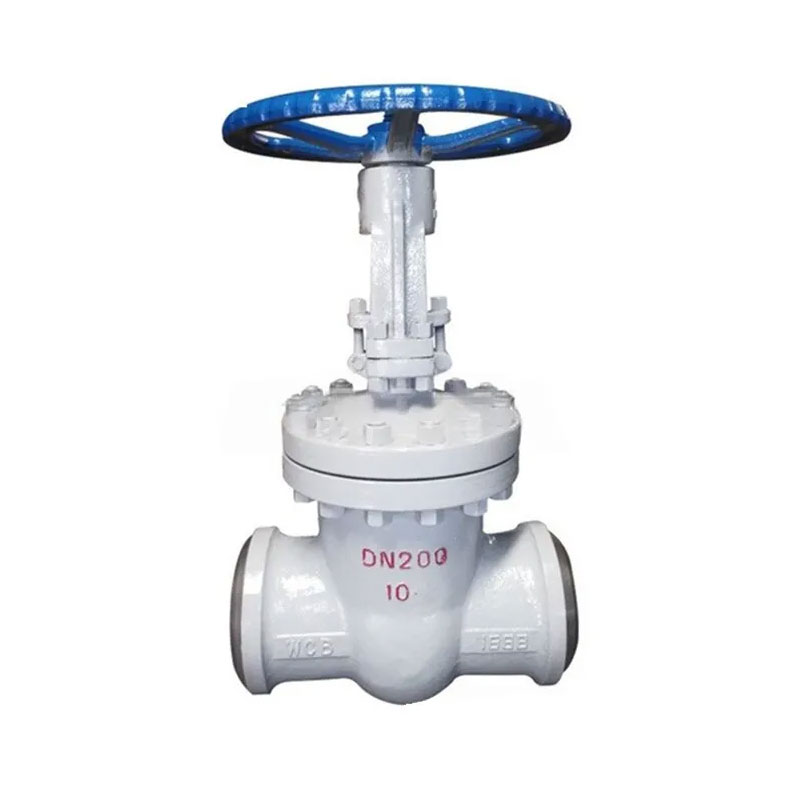

High Pressure Cast Steel Gate Valve PN16
