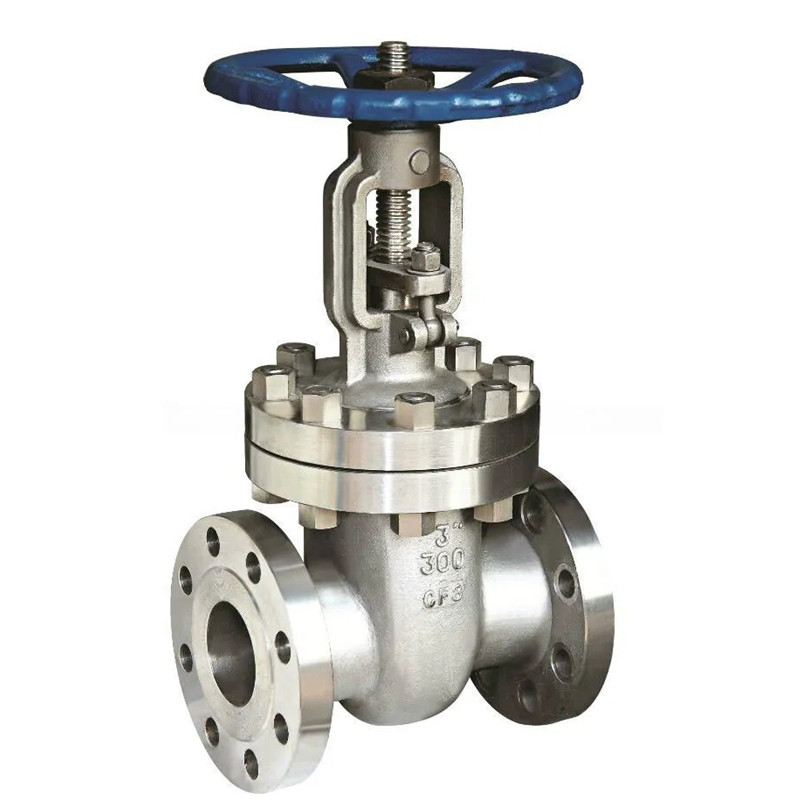

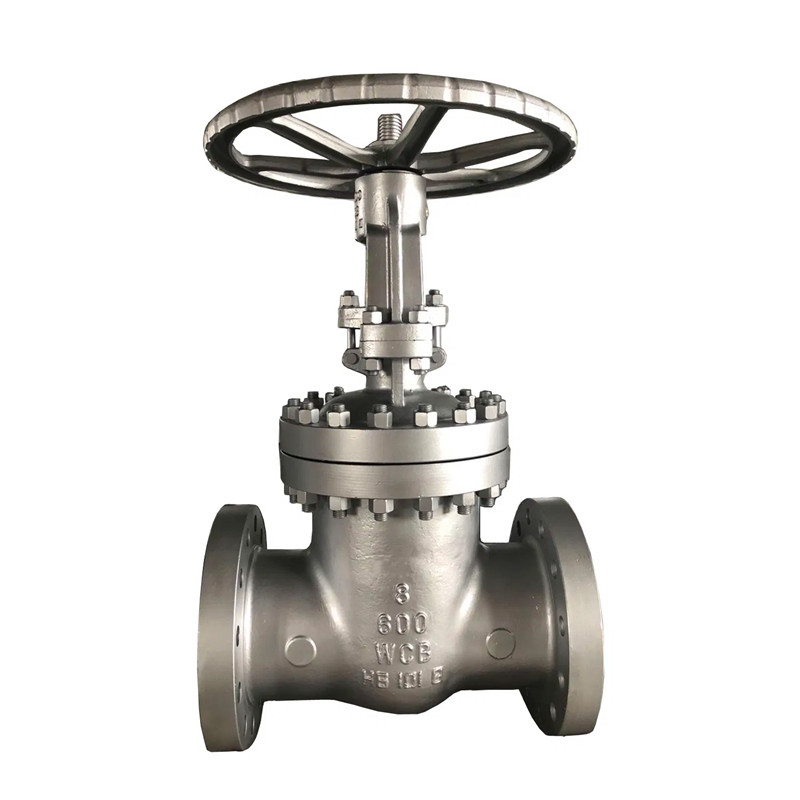

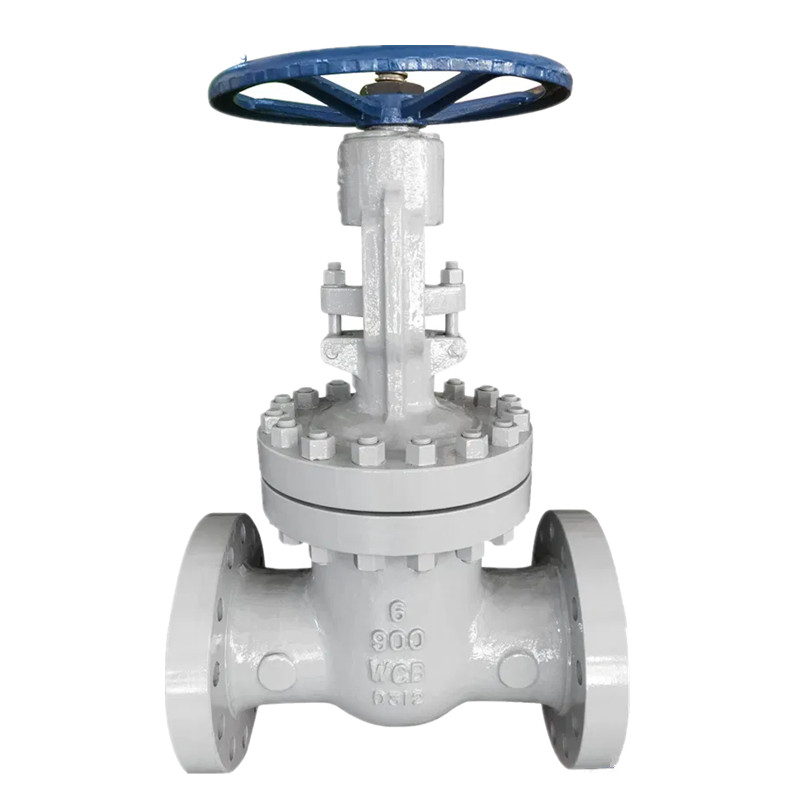

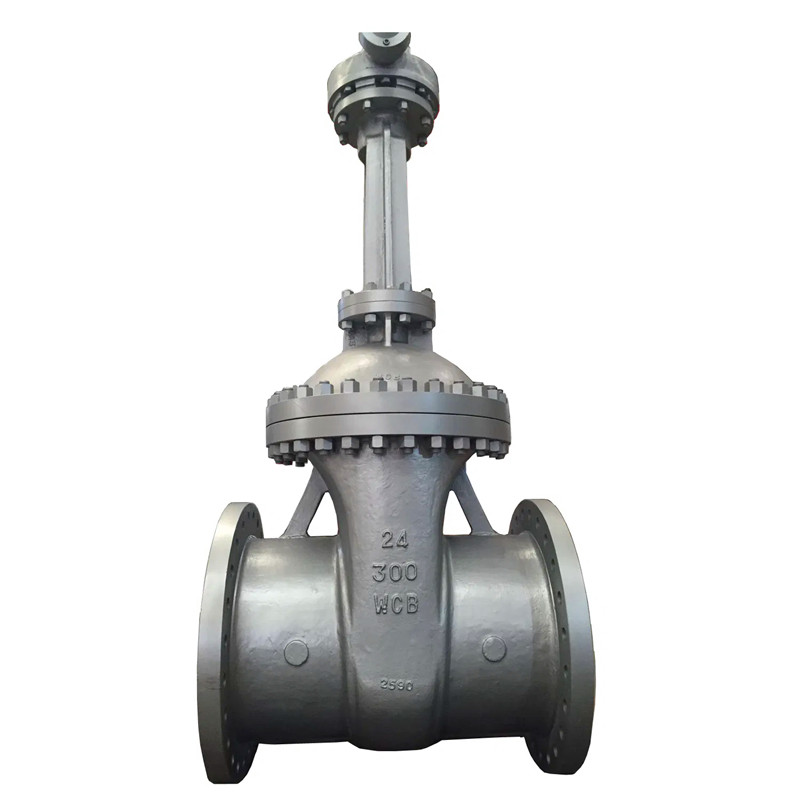

Wenzhou JOEPAI Valve Co., Ltd. เป็นผู้ผลิตวาล์วมืออาชีพ ที่ การออกแบบเต็มเจาะของวาล์วประตูลิ่มเหล็กหล่อช่วยให้มั่นใจได้ถึงการไหลที่ราบรื่น ตัวกลางและคู่ซีลนั้นมีความแม่นยำเพื่อรักษาความดี ประสิทธิภาพการปิดผนึกและความเสถียรในการเปิดและปิดเป็นเวลานาน โครงสร้างซีลอ่อนหรือซีลโลหะเสริมสามารถรับสื่อได้หลายแบบและ สภาพการก่อสร้างที่ซับซ้อน
วาล์วเหล็กหล่อคืออะไร? วาล์วประตูลิ่มเหล็กหล่อเป็นหนึ่งในหลาย ๆ วาล์ว ชนิดผลิตจากเหล็กหล่อ (เหล็กคาร์บอน, สแตนเลส CF8) ที่บังคับใช้ อุณหภูมิสำหรับวาล์วเหล็กหล่อคือ ≤ 425 ℃ และสื่อที่ใช้บังคับคือ น้ำ น้ำมัน ก๊าซธรรมชาติ ฯลฯ ชุดวาล์วเหล็กหล่อที่ใช้กันทั่วไป ผลิตภัณฑ์ได้แก่ บอลวาล์วเหล็กหล่อ วาล์วประตูเหล็กหล่อ เหล็กหล่อ บัตเตอร์ฟลายวาล์ว เช็ควาล์วเหล็กหล่อ โกลปวาล์วเหล็กหล่อ เหล็กหล่อ ตัวกรองเหล็ก ฯลฯ
ลักษณะพิเศษ: ประตูสามารถปรับเปิดปิดได้ในแนวตั้งเท่านั้น เปิดจนสุดและปิดจนสุด และไม่สามารถปรับหรือควบคุมปริมาณได้
การวางแนวลิ่มช่วยลดการเสียดสีและการครูดของเบาะให้เหลือน้อยที่สุด ส่งผลให้มีอายุการใช้งานยาวนาน
ออกแบบมาเพื่อ API 600, ASME B16.34
ตัวต่อตัว: AMSE B16.10
ปลายหน้าแปลน: ASME B16.5
การตรวจสอบและทดสอบ: API 598
ตัวเครื่องทำจากเหล็กหล่อที่มีความแข็งแรงสูง
ซีลก้านให้การซีลที่แน่นหนาโดยไม่ต้องมีการบำรุงรักษาเป็นระยะเวลานาน
ตัวเลือกการบรรจุสดแบบสด
ก้านไม่หมุน.
พื้นผิวที่นั่งแบบแข็งต้านทานการสึกกร่อน
มีขนาดและคลาสแรงกดอื่นๆ ให้เลือก ติดต่อบริษัทสำหรับข้อมูลจำเพาะ
ช่วงขนาด:NPS 2 - 24 (DN 50 - 600)
ระดับแรงดัน:คลาส ASME 150 - 900
การเชื่อมต่อมาตรฐาน: หน้าแปลนสิ้นสุด
ทำงานโดย: ล้อมือ, เกียร์, นิวแมติก, ไฮดรอลิกและแอคชูเอเตอร์ไฟฟ้า
| คลาส150 | |||||||||||||
| ขนาด(ใน) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| ยาว, RF(มิลลิเมตร) | 178 | 191 | 203 | 229 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| L1-BW(มิลลิเมตร) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 572 | 610 | 660 | 711 | 813 |
| L2-RTJ(มิลลิเมตร) | 191 | 203 | 216 | 241 | 279 | 305 | 343 | 368 | 394 | 419 | 445 | 470 | 521 |
| อืม) | 400 | 490 | 510 | 585 | 795 | 1015 | 1230 | 1465 | 1755 | 2030 | 2210 | 2510 | 2880 |
| เค(มิลลิเมตร) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| คลาส300 | |||||||||||||
| ขนาด(ใน) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| ยาว, RF(มิลลิเมตร) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L1-BW(มิลลิเมตร) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L2-RTJ(มิลลิเมตร) | 232 | 257 | 298 | 321 | 419 | 435 | 473 | 518 | 778 | 854 | 930 | 1010 | 1165 |
| อืม) | 470 | 525 | 533 | 610 | 845 | 1050 | 1295 | 1600 | 1830 | 2035 | 2195 | 2470 | 2900 |
| เค(มิลลิเมตร) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| คลาส600 | |||||||||||||
| ขนาด(ใน) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| ยาว, RF(มิลลิเมตร) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L1-BW(มิลลิเมตร) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L2-RTJ(มิลลิเมตร) | 295 | 333 | 359 | 435 | 562 | 664 | 791 | 841 | 892 | 994 | 1095 | 1200 | 1407 |
| อืม) | 495 | 550 | 615 | 735 | 1005 | 1245 | 1480 | 1730 | 1915 | 2050 | 2260 | 2620 | 2900 |
| เค(มิลลิเมตร) | 200 | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
| คลาส900 | |||||||||||||
| ขนาด(ใน) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| ยาว, RF(มิลลิเมตร) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L1-BW(มิลลิเมตร) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L2-RTJ(มิลลิเมตร) | 371 | 422 | 384 | 460 | 613 | 740 | 841 | 968 | 1038 | 1140 | 1232 | 1334 | 1568 |
| อืม) | 590 | 700 | 740 | 870 | 1120 | 1390 | 1592 | 1765 | 2025 | 2175 | 2510 | 2750 | 3240 |
| เค(มิลลิเมตร) | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
1000 |
| ร่างกาย | WCB,CF3,CF3M,CF8,CF8M |
| ฝากระโปรง | WCB,CF3,CF3M,CF8,CF8M |
| ก้าน | 2Cr13,SS304,SS316,เหล็กกล้าคาร์บอน |
| สเตมนัท | ทองเหลือง |
| แหวนลิ่ม | CF3,CF3M,CF8,CF8M |
| แผ่นดิสก์ | ASTM A216 WCB |
| ปะเก็นฝากระโปรง | กราไฟท์,PTFE |
| ที่นั่ง | CF3,CF3M,CF8,CF8M |
| การบรรจุ | กราไฟท์ |
| ล้อมือ | GGG40/50,มาตรฐาน ASTM A536 65-45-12 |
| ช่วงความดัน | 150LB,300LB,600LB,900LB |
ส่วนประกอบการเปิดและปิดของวาล์วประตูลิ่มเหล็กหล่อคือแผ่นประตูและ ทิศทางการเคลื่อนที่ของแผ่นประตูจะตั้งฉากกับทิศทางของ ของเหลว วาล์วประตูสามารถเปิดและปิดได้สุดเท่านั้นและ ไม่สามารถปรับเปลี่ยนหรือควบคุมปริมาณได้
วาล์วประตูมีพื้นผิวการปิดผนึกสองแบบ และวาล์วประตูโหมดที่ใช้กันมากที่สุดนั้นมีพื้นผิวการปิดผนึกสองแบบ สร้างรูปทรงลิ่ม มุมลิ่มจะแตกต่างกันไปตามพารามิเตอร์ของวาล์ว ปกติ 5° และ 2° 52' เมื่ออุณหภูมิปานกลางไม่สูง
