ระบบสปริงเกอร์ดับเพลิง วาล์วปีกผีเสื้อสัญญาณร่อง

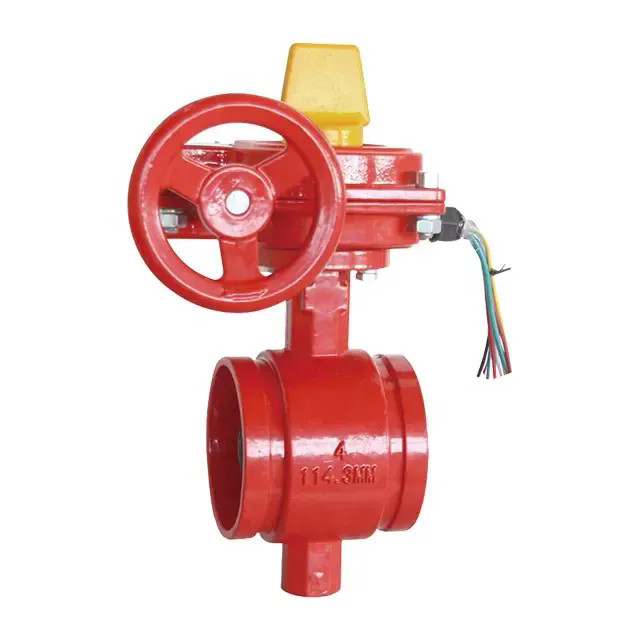

อุปกรณ์ร่องสำหรับระบบดับเพลิงประกอบด้วยวาล์วปีกผีเสื้อแบบร่องพร้อมเกียร์แอคทูเอเตอร์และสวิตช์ป้องกันการงัดแงะ ระบบสปริงเกอร์ดับเพลิงของ JOEPAI วาล์วปีกผีเสื้อสัญญาณแบบร่อง แสดงถึงความก้าวหน้าที่สำคัญในเทคโนโลยีป้องกันอัคคีภัย โดยผสมผสานการออกแบบการเชื่อมต่อแบบร่องที่มีประสิทธิภาพและกล่องเกียร์สัญญาณ วาล์วเปิดหรือปิดจนสุดเมื่อหมุนจานหมุนหนึ่งในสี่รอบ วาล์วผีเสื้อสัญญาณแบบร่องเป็นวาล์วเชื่อมต่อแบบยึดร่องที่ออกแบบตามหลักการสมมาตรอย่างสมบูรณ์ มีความสมมาตรในแนวแกนกลางแนวแกน เส้นกึ่งกลางแนวรัศมี ซีลแรงดันเต็มสองทาง พร้อมอุปกรณ์สัญญาณซึ่งสามารถให้การทำงานของวาล์วได้ ส่วนใหญ่จะใช้ในท่อส่งน้ำและการระบายน้ำต่างๆ ระบบป้องกันอัคคีภัยในอาคาร และระบบอื่นๆ โดยเฉพาะอย่างยิ่งในอุปกรณ์ระบบป้องกันอัคคีภัย เพื่อตัดและปรับการไหลของตัวกลาง

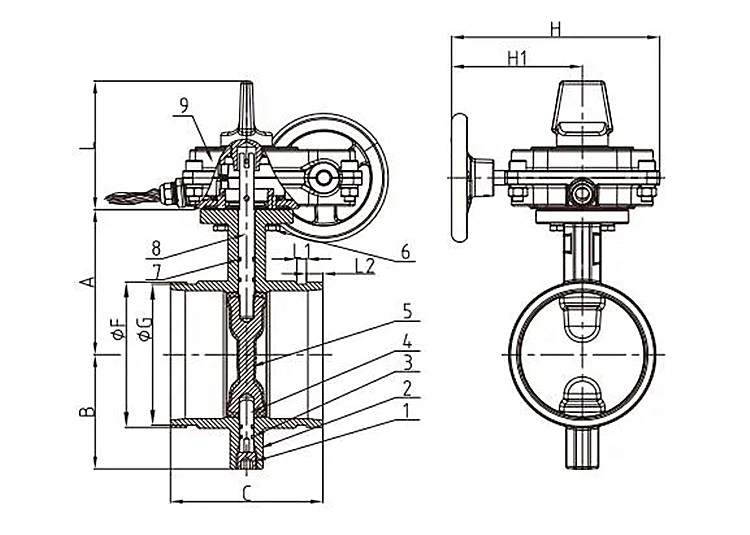

ส่วนหลักและวัสดุ

คุณสมบัติทางเทคนิค

เป็นไปตาม: การออกแบบทางน้ำใสมาตรฐาน ANSI / AWWA C606

การเชื่อมต่อ: ปลายร่อง ง่ายต่อการติดตั้งและเปลี่ยน

พื้นที่การไหลเวียนที่มีประสิทธิภาพขนาดใหญ่และความต้านทานของของเหลวลดลง

เปิดปิดอย่างรวดเร็ว ประสิทธิภาพการปรับที่ดี

แรงบิดเปิดและปิดเล็กน้อยซึ่งช่วยประหยัดแรงงาน

ขนาด: 2", 2½", 3", 4", 5", 6", 8", 10", 12"

แรงดันใช้งานสูงสุด: 21 BAR / 300 PSI (แรงดันทดสอบสูงสุด: 600 PSI) เป็นไปตามมาตรฐาน UL1091 & ULC/ORD-C1091 และ FM คลาส 1112 อุณหภูมิในการทำงานสูงสุด: -20°C ถึง 80°C

มาตรฐานการออกแบบ: API 609

ใบสมัคร: ใช้ในร่มและกลางแจ้ง

เคลือบอีพ็อกซี่ภายในและภายนอกด้วยสเปรย์ไฟฟ้าสถิต สอดคล้องกับ AWWA C550

เบาะนั่งเคลือบ EPDM แบบยืดหยุ่น

โรงงานติดตั้งชุดสวิตช์ป้องกันการงัดแงะควบคุม

หน้าแปลนด้านบนมาตรฐาน ISO5211 / 1

การออกแบบและวัสดุอาจมีการเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า

ข้อมูลจำเพาะทางเทคนิคและคุณสมบัติการออกแบบ

วาล์วผีเสื้อสัญญาณแบบร่องของระบบสปริงเกอร์ดับเพลิง ใช้การเชื่อมต่อแบบปลายร่องที่เข้ากันได้กับระบบคัปปลิ้งมาตรฐาน ซึ่งช่วยลดเวลาในการติดตั้งได้อย่างมากเมื่อเทียบกับการเชื่อมต่อแบบหน้าแปลนหรือแบบเกลียวแบบดั้งเดิม มีจำหน่ายในขนาดตั้งแต่ DN50 ถึง DN300 (2" ถึง 12") วาล์วปีกผีเสื้อส่งสัญญาณจะรักษาระดับแรงดันไว้ที่ PN16 เหมาะสำหรับความต้องการของระบบฉีดน้ำดับเพลิงส่วนใหญ่ วาล์วปีกผีเสื้อแบบมีร่องทำงานอย่างมีประสิทธิภาพภายในพารามิเตอร์อุณหภูมิ -10°C ถึง 120°C ซึ่งรองรับสภาพแวดล้อมต่างๆ ที่พบในการใช้งานด้านการป้องกันอัคคีภัย วาล์วปีกผีเสื้อสำหรับดับเพลิงประกอบด้วยแผ่นดิสก์ ก้าน วงแหวนซีล และตัวเรือนเป็นหลัก ปะเก็นแบบยืดไสลด์ตั้งอยู่ระหว่างก้านและจานเพื่อลดการสึกหรอระหว่างการเปิดและปิดวาล์วได้อย่างมีประสิทธิภาพ

สถานการณ์การใช้งานและคู่มือการติดตั้ง

วาล์วปีกผีเสื้อสัญญาณร่องของระบบสปริงเกอร์ดับเพลิงทำหน้าที่ที่จำเป็นในการกำหนดค่าระบบสปริงเกอร์ดับเพลิงที่หลากหลาย ซึ่งการควบคุมการไหลที่เชื่อถือได้และการตรวจสอบตำแหน่งเป็นสิ่งสำคัญ ก่อนใช้วาล์วปีกผีเสื้อดับเพลิง ให้กำจัดสิ่งสกปรกออกเพื่อให้แน่ใจว่ามีการควบคุมการเปิดและการไหลที่เหมาะสม ผู้ปฏิบัติงานควรใส่ใจกับทิศทางการเปิดและปิดของวาล์ว ซึ่งโดยทั่วไปจะมีเครื่องหมาย "เปิด" และ "ปิด" เปิดหมายถึงการหมุนตามเข็มนาฬิกา ในขณะที่ปิดหมายถึงการหมุนทวนเข็มนาฬิกา เมื่อปิดวาล์วปีกผีเสื้อ ควรระวังเป็นพิเศษอย่าบิดวาล์วแรงเกินไปเพื่อไม่ให้ก้านหักและทำให้เกิดความเสียหายโดยไม่จำเป็น เมื่อใช้วาล์วปีกผีเสื้อดับเพลิง คุณต้องใส่ใจกับข้อควรระวังหลายประการ ขั้นแรก ก่อนใช้งาน ให้ตรวจสอบว่าแหล่งน้ำดับเพลิงและท่อส่งน้ำไม่มีสิ่งกีดขวางอย่างเหมาะสม ประการที่สอง เมื่อดับเพลิง ควรให้ความสนใจเป็นพิเศษกับการเปิดและปิดวาล์วเพื่อหลีกเลี่ยงไม่ให้น้ำไหลเข้ามากเกินไปและน้ำไหลออกไม่เพียงพอ ซึ่งอาจส่งผลต่อผลการดับเพลิงได้ สุดท้ายนี้ จำเป็นต้องตรวจสอบวาล์วปีกผีเสื้อดับเพลิงเป็นประจำเพื่อให้มั่นใจว่าทำงานได้อย่างเหมาะสม

การติดตั้งที่เหมาะสมต้องมีการวางแผนและดำเนินการอย่างรอบคอบเพื่อให้มั่นใจถึงประสิทธิภาพสูงสุดและการส่งสัญญาณที่เชื่อถือได้ วิศวกรป้องกันอัคคีภัยแนะนำให้ติดตั้งวาล์วปีกผีเสื้อแบบร่องสัญญาณที่มีระยะห่างเพียงพอสำหรับการใช้งานและบำรุงรักษาทั้งกลไกวาล์วและการเชื่อมต่อทางไฟฟ้า ควรวางวาล์วสปริงเกอร์ดับเพลิงแยกจากกันใกล้กับจุดเชื่อมต่อที่เป็นร่อง เพื่อป้องกันการส่งผ่านความเครียดไปยังตัววาล์ว ทีมติดตั้งจะต้องตรวจสอบการจัดตำแหน่งที่เหมาะสมกับท่อเชื่อมต่อ และให้แน่ใจว่าการเชื่อมต่อไฟฟ้าได้รับการปิดผนึกอย่างเหมาะสมและป้องกันจากปัจจัยด้านสิ่งแวดล้อม วาล์วปีกผีเสื้อส่งสัญญาณจำเป็นต้องมีการเดินสายไฟที่ถูกต้องไปยังแผงควบคุมสัญญาณเตือนไฟไหม้ตามข้อกำหนดของผู้ผลิตและรหัสไฟฟ้าในท้องถิ่น ระเบียบวิธีการบำรุงรักษาตามปกติสำหรับวาล์วปีกผีเสื้อแบบร่องเหล่านี้ประกอบด้วยการตรวจสอบด้วยสายตารายไตรมาส การทดสอบการปฏิบัติงานประจำปี และการตรวจสอบความแม่นยำในการส่งสัญญาณเพื่อให้มั่นใจถึงความน่าเชื่อถือของระบบอย่างต่อเนื่อง

การบำรุงรักษาและการดูแล

เพื่อให้มั่นใจถึงการทำงานปกติของวาล์วปีกผีเสื้อดับเพลิง จำเป็นต้องทำการตรวจสอบและบำรุงรักษาเป็นประจำ ในระหว่างการตรวจสอบควรให้ความสนใจเป็นพิเศษกับสภาพของบ่าวาล์วและแหวนซีล หากพบความเสียหายหรือการสึกหรอบนบ่าวาล์วหรือแหวนซีล จะต้องเปลี่ยนทันที เพื่อป้องกันสนิมและการกัดกร่อน ให้ทาน้ำมันป้องกันสนิมหรือน้ำมันก๊าดหากวาล์วปีกผีเสื้อไม่ได้ใช้งานเป็นเวลานาน หลังจากเก็บไว้เป็นเวลานาน ควรเปิดวาล์วเป็นระยะเพื่อป้องกันการยึดหรือเปิดได้ยาก
