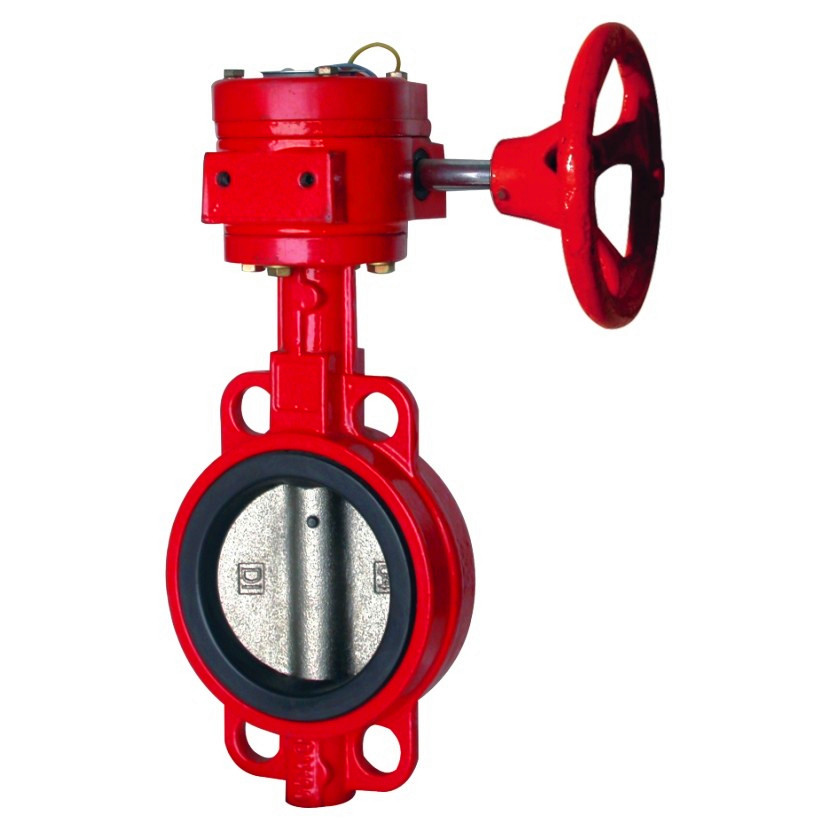

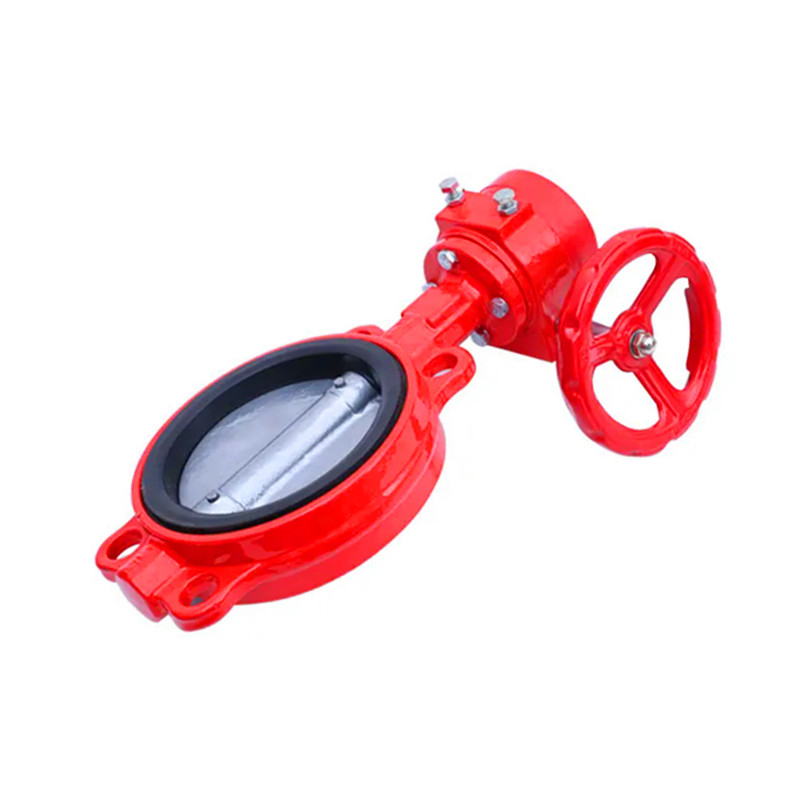

บัตเตอร์ฟลายวาล์วสัญญาณดับเพลิงชนิดเหล็กดัด

วาล์วปีกผีเสื้อสัญญาณการดับเพลิงแบบเหล็กดัด JOEPAI แสดงถึงการบูรณาการเทคโนโลยีการควบคุมการไหลแบบดั้งเดิมเข้ากับความสามารถในการตรวจสอบที่ทันสมัยสำหรับระบบป้องกันอัคคีภัยที่ครอบคลุม วาล์วปีกผีเสื้อสัญญาณดับเพลิงเหล่านี้มีโครงสร้างเหล็กดัดที่แข็งแกร่งพร้อมความต้านทานการกัดกร่อนที่เหนือกว่า ทำให้วาล์วปีกผีเสื้อส่งสัญญาณเหมาะสำหรับการใช้งานที่มีความต้องการสูงในสภาพแวดล้อมต่างๆ วาล์วเหล็กดัดรวมอุปกรณ์ส่งสัญญาณไฟฟ้าขั้นสูงที่ให้สถานะตำแหน่งวาล์วแบบเรียลไทม์ไปยังแผงควบคุมอัคคีภัยส่วนกลาง ช่วยให้มั่นใจในการตรวจสอบและตรวจสอบระบบได้ทันที ออกแบบให้มีรูปทรงกะทัดรัดและโครงสร้างน้ำหนักเบา วาล์วปีกผีเสื้อดับเพลิงช่วยให้ติดตั้งได้ง่าย ขณะเดียวกันก็รักษาความทนทานเป็นเลิศและอายุการใช้งานที่ยาวนาน การออกแบบที่เป็นนวัตกรรมใหม่ของวาล์วปีกผีเสื้อสัญญาณเหล่านี้ผสมผสานประสิทธิภาพที่เชื่อถือได้เข้ากับความสามารถในการตรวจสอบอัจฉริยะ ทำให้เกิดโซลูชั่นที่เหมาะสมที่สุดสำหรับข้อกำหนดการป้องกันอัคคีภัยสมัยใหม่

คุณสมบัติ

1.ขนาดเล็กและน้ำหนักเบาทำให้ติดตั้งและบำรุงรักษาง่าย นอกจากนี้ยังสามารถติดตั้งได้ทุกที่ที่ต้องการ

2. การก่อสร้างที่เรียบง่ายและกะทัดรัดการดำเนินการเปิด - ปิดอย่างรวดเร็ว 90 องศา;

3.ลดแรงบิดในการดำเนินงาน ประหยัดพลังงาน

4. ประสิทธิภาพการควบคุมที่ดีเยี่ยมและอายุการใช้งานยาวนาน

5. สามารถใช้สำหรับสื่อต่างๆ

6. สามารถใช้เป็นอุปกรณ์ปรับสภาพและปิดบนเส้นและภาชนะที่มีฤทธิ์กัดกร่อนไม่กัดกร่อนก๊าซของเหลวกึ่งของเหลวและของแข็ง

7.เหมาะสำหรับระบบเช่นปิโตรเลียม อุตสาหกรรมเคมี อาหาร ยา การทำกระดาษ น้ำประปาและอื่นๆ

8. เส้นโค้งการไหลพุ่งเป็นเส้นตรงประสิทธิภาพการควบคุมที่ดีเยี่ยม

ข้อมูลทางเทคนิคหลัก

ขนาด: DN50-DN300 (2"-12")

ความดันปกติ: PN1.0-1.6MPa

อุณหภูมิในการทำงาน: 15-150°C

ปานกลาง: น้ำจืด น้ำเสีย น้ำทะเล อากาศ ไอน้ำ อาหาร ลูกชิ้น ฯลฯ

ความจุไมโครสวิตช์: AC, 220V, 1A; กระแสตรง, 30V, 0.5A

วัสดุที่มีจำหน่าย: เหล็กดัด, เหล็กหล่อ, สแตนเลส, เหล็กคาร์บอน, อลูมิเนียมบรอนซ์

ความดันและอุณหภูมิ

ความกดดันในการทำงาน	PN10, PN16
ทดสอบความดัน	เปลือก: แรงดันพิกัด 1.5 เท่า ที่นั่ง: แรงดันสูงสุด 1.1 เท่า
อุณหภูมิในการทำงาน	-10 °C ถึง 80 °C (NBR) -10 °C ถึง 120 °C (EPDM)
สื่อที่เหมาะสม	น้ำ น้ำมัน และก๊าซ

รายการวัสดุหลัก

ชิ้นส่วน	วัสดุ
ร่างกาย	เหล็กหล่อ, เหล็กดัด,
ที่นั่ง	EPDM, NBR, ไวตัน, PTFE
แผ่นดิสก์	เหล็กดัดนิกเกิล, บรอนซ์ AI, สแตนเลส
ลำต้น	เหล็กกล้าคาร์บอน, สแตนเลส
บุชชิ่ง	ไฟเบอร์
แหวน "โอ"	ไฟเบอร์
เข็มหมุด	สแตนเลส
สำคัญ	สแตนเลส

 มาตรฐานผู้บริหาร:

มาตรฐานการออกแบบ	EN 593 , MSS SP67 API 609 BS5155
การตรวจสอบและทดสอบ	API 598 ISO 5208 TH 12266
สิ้นสุดมาตรฐาน	ANSI B16.1 ซีแอล. 125LB & B16.5 CL. 150 ปอนด์ AS 2129 ตาราง D & E   BS 10 ตาราง D & E ดิน 2501 PN6, PN10 และ PN16 EN 1092 PN6, PN10 และ PN16 ISO 2531 PN6, PN10 และ PN16 ISO 7005 PN6, PN10 และ PN16 KS B 1511 / JIS B 2210 5K และ 10K เอ็มเอสเอส SP44 ซีแอล. 150LB  AWWAC207 SABS 1123 ตาราง 1000/3 และตาราง 1600/3
เผชิญหน้ากัน	ISO 5752 , EN 558 , MSS SP67 และ API 609  DIN3202
หน้าแปลนด้านบน	ISO 5211
