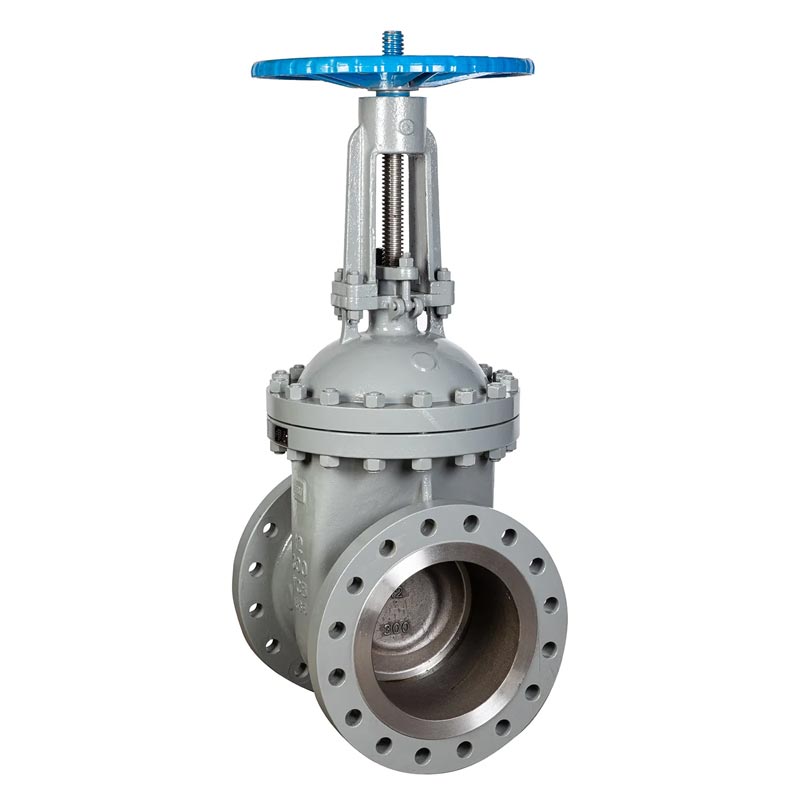

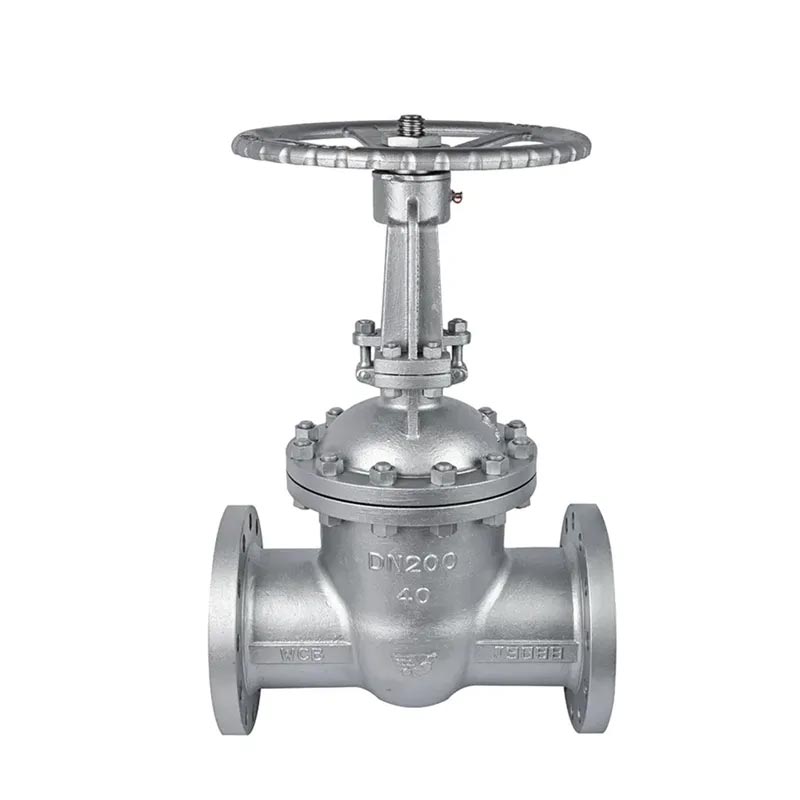

JOEPAI มีประสบการณ์มากมายในการผลิต Cast Gate Valves วาล์วประตูลิ่มลิ่มก้านแข็งเหล็กหล่อคุณภาพสูงของเราคลาส 600 ได้รับการออกแบบ ออกแบบ และผลิตตามมาตรฐาน API, ASTM, ASME, ANSI และมาตรฐานอื่น ๆ ที่เป็นที่ยอมรับอย่างเข้มงวด วาล์วประตูหล่อสามารถแบ่งออกเป็นประตูคู่ ประตูเดียวและวาล์วประตูยืดหยุ่นในวาล์วประตูลิ่ม ลิ่มประตูคู่ วาล์วประตู วาล์วชนิดนี้มักใช้กับน้ำและไอน้ำ ท่อ ข้อดีของโครงสร้างคือ:
1. ข้อกำหนดด้านความแม่นยำสำหรับมุมพื้นผิวการปิดผนึกค่อนข้างมาก
ต่ำ
2. อุณหภูมิที่เพิ่มขึ้นไม่น่าจะทำให้เกิดปรากฏการณ์ของ
ลิ่มประตู
เมื่อพื้นผิวการซีลเสื่อมสภาพ สามารถเพิ่มปะเก็นเพื่อชดเชยได้
คะแนนการออกแบบ: API600
ตัวต่อตัว: AMSE B16.10
ปลายหน้าแปลน: ASME B16.5
การตรวจสอบและทดสอบ: API 598
พิเศษ: มาตรฐาน NACE MR-01-75 สามารถใช้งานได้ OEM/ODM;
รองรับการปรับแต่ง
Bolted Bonnet หรือ Pressure Seal Bonnet
ลิ่มแข็ง
เผชิญกับความยากลำบาก 13CR%, STL ฯลฯ
พอร์ตเต็ม
สกรูและแอกด้านนอก (OS&Y), ก้านที่เพิ่มขึ้น
ฝาครอบเกลียว BB
ฝากระโปรงขยายสำหรับบริการไครโอเจนิก
อุปกรณ์ล็อคเป็นตัวเลือก
โดยส่งต่อคำขอ
ขนาด: 2 "ถึง 24" (DN50 ถึง DN600)
สิ้นสุดการเชื่อมต่อ: หน้าแปลน RF, FF, RTJ, BW
วัสดุ: เหล็กกล้าคาร์บอน, เหล็กกล้าคาร์บอนอุณหภูมิต่ำ, สแตนเลส, สแตนเลสดูเพล็กซ์, สแตนเลสซูเปอร์ดูเพล็กซ์, โลหะผสมนิกเกิล, นิกเกิลอลูมิเนียมบรอนซ์, Hastelloy, Inconel ฯลฯ
ทำงานโดย: แฮนด์วีล, เกียร์ Op., นิวแมติก, ไฮดรอลิก และแอคชูเอเตอร์ไฟฟ้า
| เลขที่ | ชื่อชิ้นส่วน | วัสดุ |
||
| 1 | ร่างกาย | A216-WCB | A217-WC6 | A352-LCB |
| 2 | ฝากระโปรง | A216-WCB | A217-WC6 | A352-LCB |
| 3 | ลิ่ม | A218-WCB+13CR | A217-WC6+HF | A352-LCB+13CR |
| 4 | ก้าน | A182-F6a | CR-MO-V | A182-F6a |
| 5 | แหวนรองนั่ง | A105+13CR | A182-F11+HF | A350-LF2+13CR |
| 6 | สเต็มเบาะหลัง | A276-420 | A276-304 | A276-420 |
| 7 | ปะเก็นฝากระโปรง |
แผลเป็นเกลียว (กราไฟท์+304) |
||
| 8 | สตั๊ดฝากระโปรง |
A193-B7 | A193-B16 | A320-L7 |
| 9 | น๊อตยึดฝากระโปรง | A194-2H | A194-7 | A194-4 |
| 10 | การบรรจุ | กราไฟท์ |
||
| 11 | ต่อม | A276-420 | A276-304 | A276-420 |
| 12 | หน้าแปลนต่อม | A216-WCB | A217-WC6 | A276-แอลซีบี |
| 13 | อายโบลต์พิน | เหล็กกล้าคาร์บอน | A276-420 | เหล็กกล้าคาร์บอน |
| 14 | อายโบลต์ | เหล็กกล้าคาร์บอน | A193-B7 | เหล็กกล้าคาร์บอน |
| 15 | น็อตอายโบลท์ | เหล็กกล้าคาร์บอน | A194-2ชม | เหล็กกล้าคาร์บอน |
| 16 | จาระบีฟิตติ้ง | ทองเหลือง+เหล็ก |
||
| 17 | ปลอกแอก | อลูมิเนียม-บรอนซ์ |
||
| 18 | น็อตแยมปลอกแอก | เหล็กกล้าคาร์บอน | ||
| 19 | วงล้อมือ | เหล็กอ่อน |
||
| 20 | น็อตล้อมือ | เหล็กกล้าคาร์บอน | ||
| คลาส150 | |||||||||||||
| ขนาด(ใน) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| ยาว, RF(มิลลิเมตร) | 178 | 191 | 203 | 229 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| L1-BW(มิลลิเมตร) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 572 | 610 | 660 | 711 | 813 |
| L2-RTJ(มิลลิเมตร) | 191 | 203 | 216 | 241 | 279 | 305 | 343 | 368 | 394 | 419 | 445 | 470 | 521 |
| อืม) | 400 | 490 | 510 | 585 | 795 | 1015 | 1230 | 1465 | 1755 | 2030 | 2210 | 2510 | 2880 |
| เค(มิลลิเมตร) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |

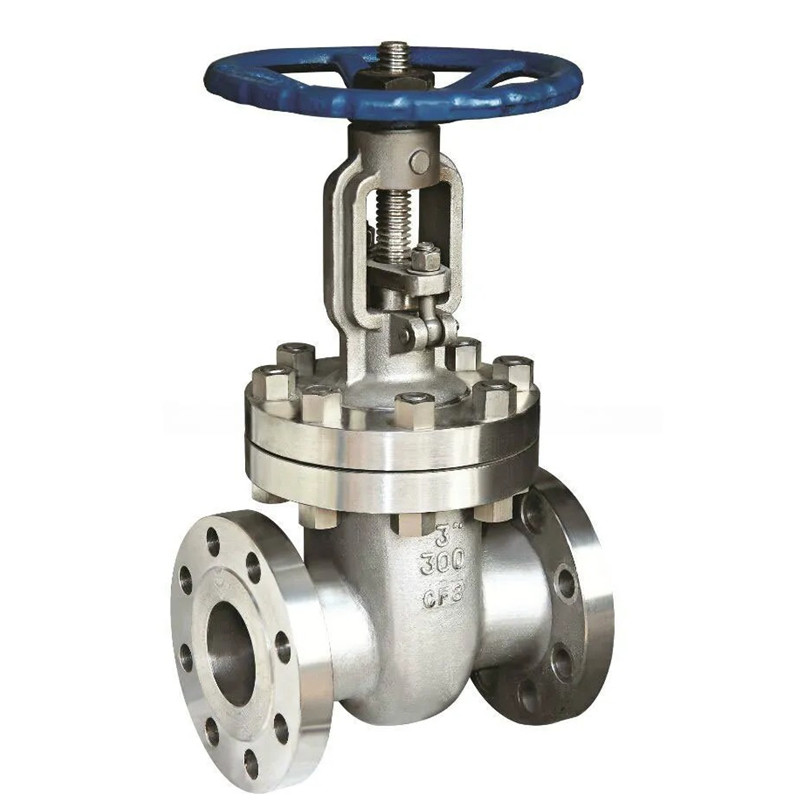

| คลาส300 | |||||||||||||
| ขนาด(ใน) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| ยาว, RF(มิลลิเมตร) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L1-BW(มิลลิเมตร) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L2-RTJ(มิลลิเมตร) | 232 | 257 | 298 | 321 | 419 | 435 | 473 | 518 | 778 | 854 | 930 | 1010 | 1165 |
| อืม) | 470 | 525 | 533 | 610 | 845 | 1050 | 1295 | 1600 | 1830 | 2035 | 2195 | 2470 | 2900 |
| เค(มิลลิเมตร) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |

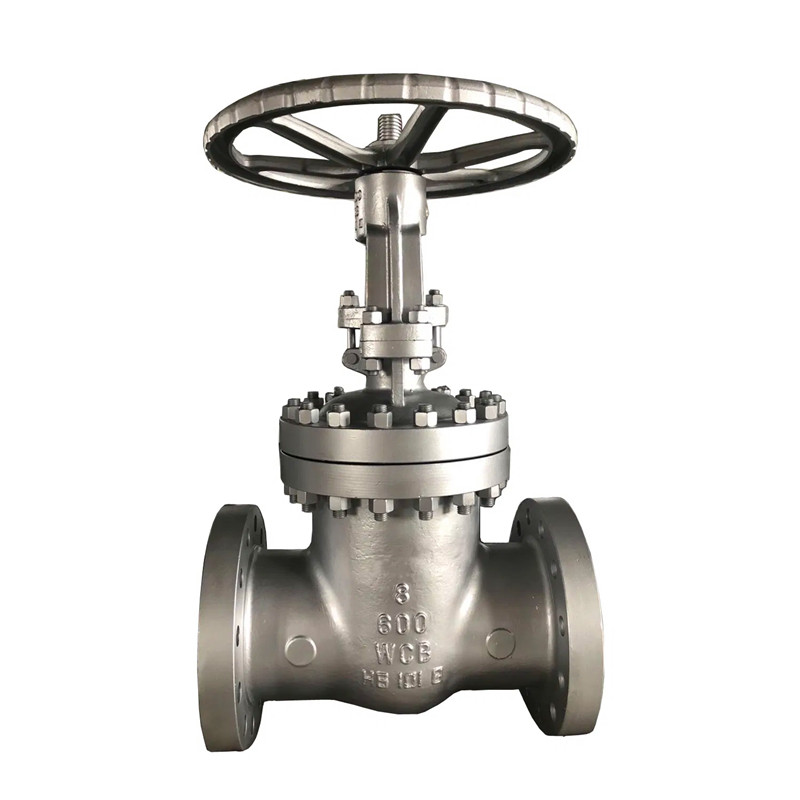

| คลาส600 | |||||||||||||
| ขนาด(ใน) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| ยาว, RF(มิลลิเมตร) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L1-BW(มิลลิเมตร) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L2-RTJ(มิลลิเมตร) | 295 | 333 | 359 | 435 | 562 | 664 | 791 | 841 | 892 | 994 | 1095 | 1200 | 1407 |
| อืม) | 495 | 550 | 615 | 735 | 1005 | 1245 | 1480 | 1730 | 1915 | 2050 | 2260 | 2620 | 2900 |
| เค(มิลลิเมตร) | 200 | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |

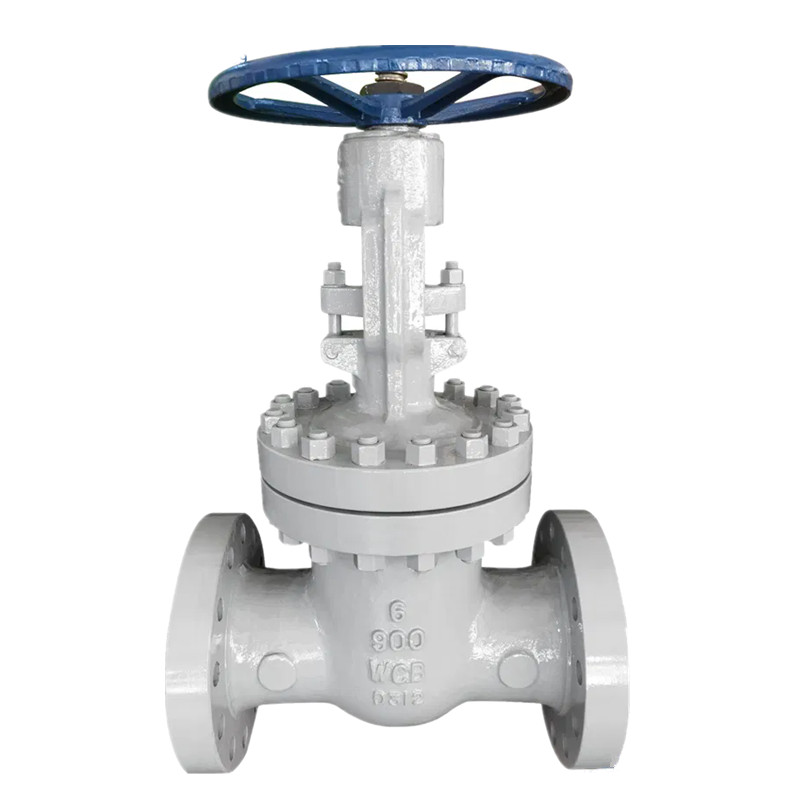

| คลาส900 | |||||||||||||
| ขนาด(ใน) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| ยาว, RF(มิลลิเมตร) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L1-BW(มิลลิเมตร) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L2-RTJ(มิลลิเมตร) | 371 | 422 | 384 | 460 | 613 | 740 | 841 | 968 | 1038 | 1140 | 1232 | 1334 | 1568 |
| อืม) | 590 | 700 | 740 | 870 | 1120 | 1390 | 1592 | 1765 | 2025 | 2175 | 2510 | 2750 | 3240 |
| เค(มิลลิเมตร) | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 | 1000 |
