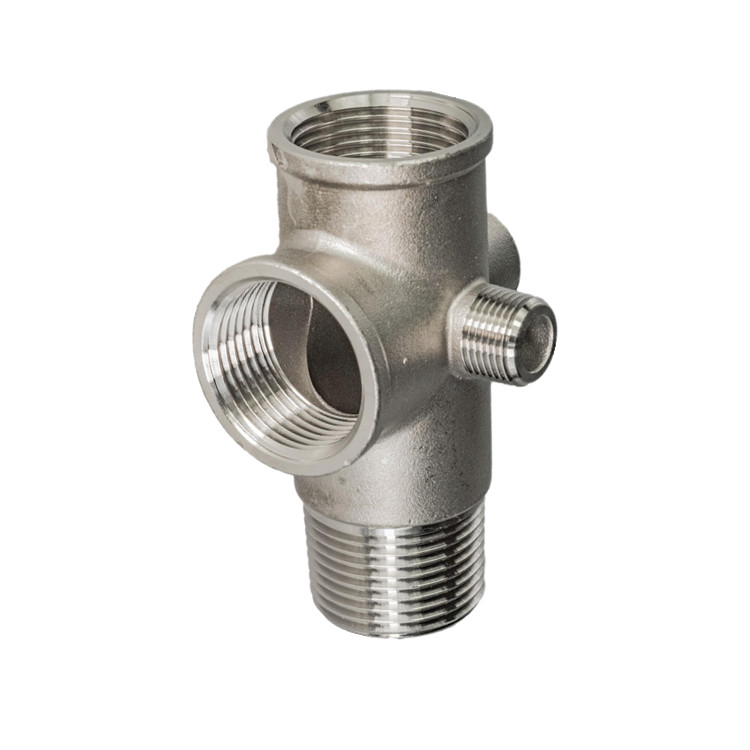

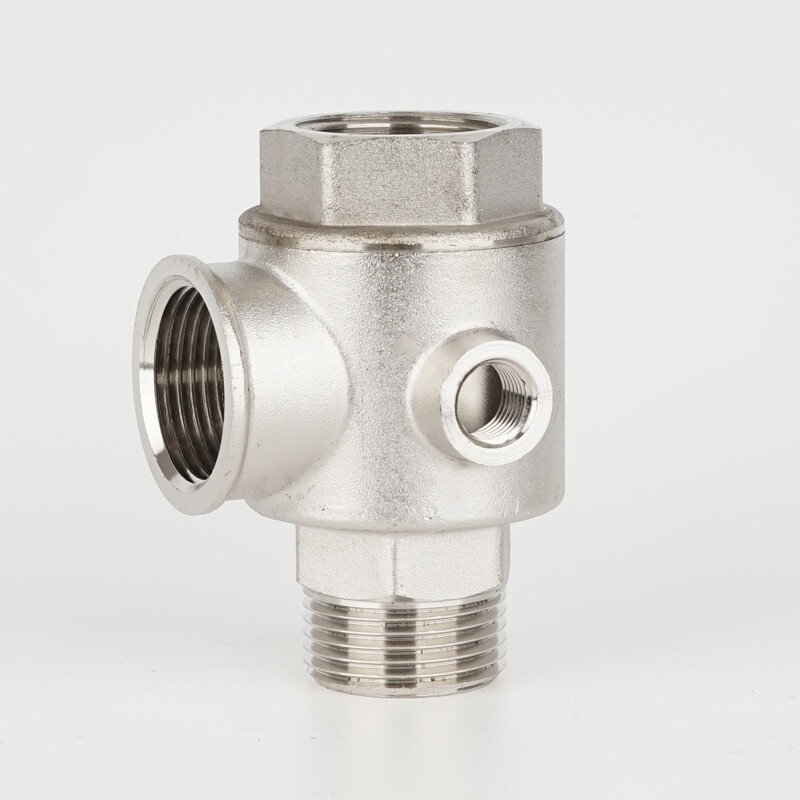

เช็ควาล์วสแตนเลส 5 ทาง

เช็ควาล์วสแตนเลส 5 ทางเป็นวาล์วขนาดกะทัดรัดที่รวมฟังก์ชันเช็ควาล์วเข้ากับอินเทอร์เฟซของอุปกรณ์หลายแบบ  นอกจากระบบปั๊มแล้ว การออกแบบที่ประหยัดพื้นที่และผสานรวมในระดับสูงนี้ยังเหมาะสำหรับระบบของเหลวอื่นๆ จำนวนมากที่ต้องการการป้องกันการไหลย้อนกลับและการตรวจสอบแรงดันจากส่วนกลาง  ตัวอย่างเช่น ในท่อขนส่งของเหลวในอุตสาหกรรมเคมี ปิโตรเลียม ยา และการแปรรูปอาหาร จะป้องกันการผสมหรือการไหลย้อนกลับของของเหลวโดยไม่ตั้งใจระหว่างตัวกลางหรือส่วนกระบวนการต่างๆ และอินเทอร์เฟซแบบรวมช่วยอำนวยความสะดวกในการติดตั้งเกจวัดความดันและเซ็นเซอร์สำหรับการตรวจสอบแบบรวมศูนย์ ในวงจรน้ำมันไฮดรอลิกของเครื่องจักรวิศวกรรม อุปกรณ์โลหะ และเครื่องฉีดขึ้นรูป ช่วยให้มั่นใจได้ว่าน้ำมันไฮดรอลิกจะไหลในทิศทางเดียว รักษาแรงดันของระบบให้คงที่ และปกป้องส่วนประกอบหลัก เช่น ปั๊ม การออกแบบที่กะทัดรัดเหมาะสำหรับพื้นที่จำกัดภายในอุปกรณ์

คุณสมบัติผลิตภัณฑ์

เช็ควาล์วสแตนเลส 5 ทางเรียกอีกอย่างว่าเช็ควาล์วห้าพอร์ต วาล์วกันกลับ สร้างขึ้นจากฟังก์ชันการทำงานแบบบูรณาการ ช่วยเพิ่มระดับความต้านทานการกัดกร่อน ความแข็งแรง และสุขอนามัยได้อย่างมาก ผ่านการใช้สแตนเลส จึงขยายขอบเขตการใช้งานให้กว้างขึ้น ในขณะที่ยังคงฟังก์ชั่น "เช็ควาล์ว + อินเทอร์เฟซหลายพอร์ต" ไว้ ก็จะมีความทนทานและสะอาดยิ่งขึ้น Joepai ผลิตข้อดีหลักของวาล์วตรวจสอบ 5 วิธี ได้แก่ :

ทนต่อการกัดกร่อนได้ดีเยี่ยม: สามารถทนต่อการกัดกร่อนจากไอน้ำ กรดและเบสอ่อน สารเคมีต่างๆ และสภาพแวดล้อมของน้ำทะเล ทำให้มีอายุการใช้งานที่ยาวนานกว่าวาล์วทองเหลือง

มีความแข็งแรงและความทนทานสูง: สามารถทนต่อแรงดันของระบบที่สูงขึ้น (โดยทั่วไป PN16/PN25 และสูงถึง PN40 หรือสูงกว่า) และแรงดันไฟกระชาก

ประสิทธิภาพด้านสุขอนามัยที่เหนือกว่า: พื้นผิวเรียบป้องกันการเจริญเติบโตของแบคทีเรียและทำความสะอาดและฆ่าเชื้อได้ง่าย ด้วยการขัดกระจกหรือการขัดด้วยไฟฟ้า ทำให้สามารถเป็นไปตามมาตรฐานเกรดอาหารหรือสุขอนามัย

ช่วงอุณหภูมิกว้าง: เหมาะสำหรับไอน้ำอุณหภูมิสูงหรือตัวกลางอุณหภูมิต่ำ

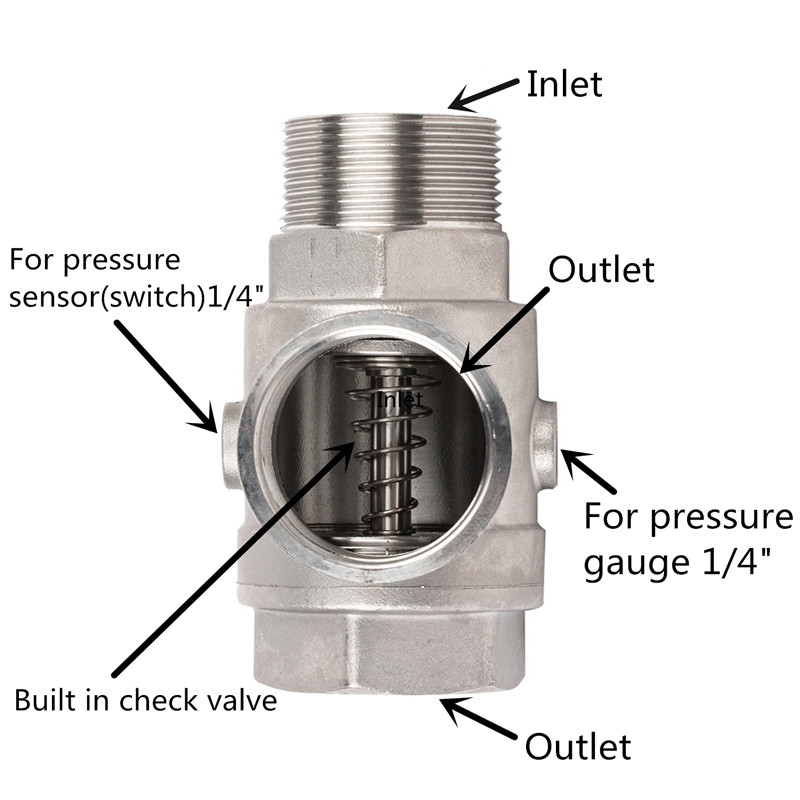

คำอธิบายอินเทอร์เฟซ

เช็ควาล์วห้าทางมี 5 พอร์ต; ต่อไปนี้เป็นคำอธิบายโดยย่อเกี่ยวกับการใช้งานแต่ละพอร์ต

วัสดุชิ้นส่วนหลัก

ร่างกาย:หล่อสแตนเลส ASTM A 351 CF8 / SS 304; สแตนเลส ASTM A 351 CF8M / SS 316;

แผ่นดิสก์: เหล็กหล่อสแตนเลส ASTM A 351 CF8 / SS 304; สแตนเลส ASTM A 351 CF8M / SS 316;

ก้าน:สแตนเลส 304/316

สปริง:สแตนเลส 304/316

โอริง:ไวตัน

ข้อมูลจำเพาะทางเทคนิค

เส้นผ่านศูนย์กลางที่กำหนด: 1 "~ 2" (DN25 ถึง DN50)

ความดันที่กำหนด: PN16 ถึง PN25 (1.6MPa ~ 2.5MPa)

อุณหภูมิในการทำงาน: -20 ℃ ถึง 232 ℃

มาตรฐานเกลียว: BSP(G),BSPT(Rc),NPT

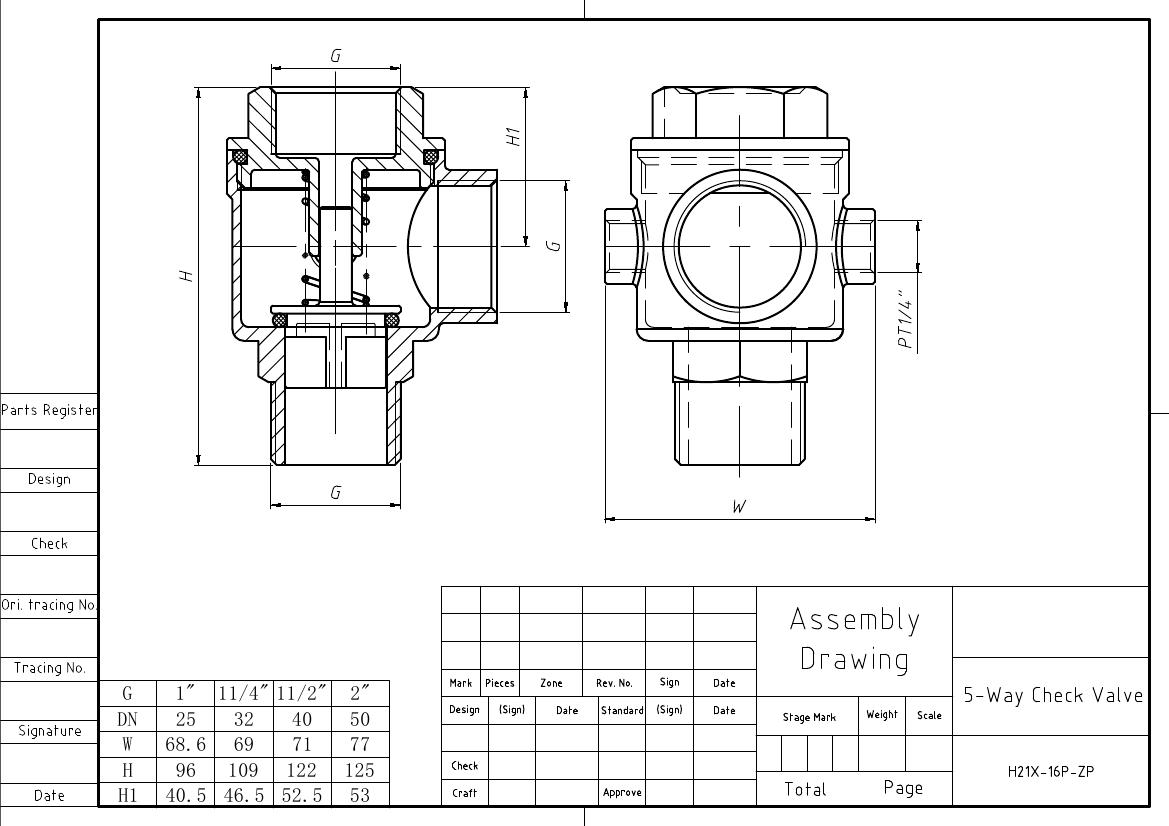

การวาดภาพ

รองรับการปรับแต่งตามการออกแบบที่ให้มา

ทำไมต้องเลือกเช็ควาล์วสแตนเลส 5 ทิศทาง?

การเลือกเช็ควาล์วสแตนเลส 5 ทิศทางในตัวถือเป็นสิ่งสำคัญเนื่องจากมีการจัดการอย่างเป็นระบบสี่จุดปวดหลักของการติดตั้งแบบแยกส่วนแบบเดิมๆ ช่วยให้สามารถทำอะไรได้มากขึ้นกะทัดรัด เชื่อถือได้ ประหยัด และเป็นมืออาชีพการออกแบบระบบของไหล

การออกแบบแบบบูรณาการ:ตัววาล์วเดี่ยวแทนที่ส่วนประกอบที่แยกจากกันทั้งหมด ช่วยประหยัดพื้นที่การติดตั้งได้ถึง 70% ส่งผลให้หน่วยปั๊มหรือตู้อุปกรณ์ที่สะอาดและแยกส่วนได้

จุดเชื่อมต่อที่ย่อเล็กสุด:จุดรั่วที่อาจเกิดขึ้นหลายจุดถูกรวมไว้ในตัววาล์วตัวเดียวผ่านการตัดเฉือนและการทดสอบที่มีความแม่นยำ ซึ่งช่วยลดความเสี่ยงของการรั่วไหลที่แหล่งกำเนิดได้อย่างมาก

พร้อมติดตั้งและบำรุงรักษาง่าย:การเชื่อมต่อการทำงานทั้งหมดจะเสร็จสมบูรณ์ด้วยการติดตั้งเพียงครั้งเดียว ซึ่งช่วยประหยัดเวลาในการติดตั้งอย่างน้อย 50% ในกรณีที่เกิดข้อผิดพลาด จำเป็นต้องเปลี่ยนเฉพาะตัววาล์วในตัวเดียวเท่านั้น ส่งผลให้การบำรุงรักษามีประสิทธิภาพสูง

การอัพเกรดที่ครอบคลุมด้วยวัสดุสแตนเลส:ทนทานต่อการกัดกร่อน มีความแข็งแรงสูง และสะอาดสูง สามารถรองรับสภาพการทำงานที่มีความต้องการสูง เช่น ในระบบอาหาร สารเคมี เรือเดินทะเล และระบบอุณหภูมิสูง โดยการอัพเกรดวาล์วจากส่วนประกอบที่ใช้งานทั่วไปไปเป็นส่วนประกอบที่สำคัญประสิทธิภาพสูง
