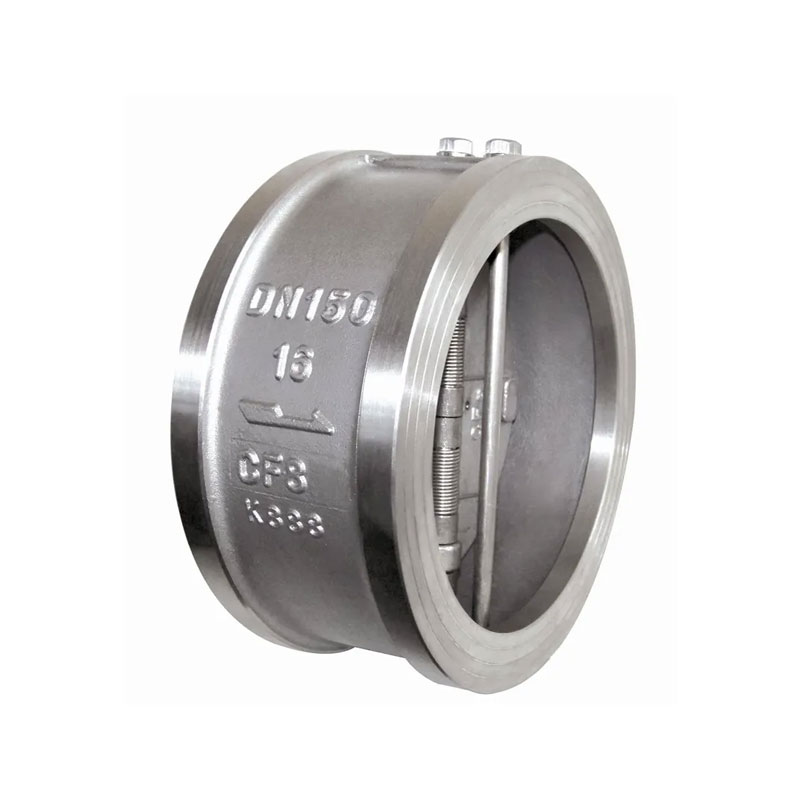

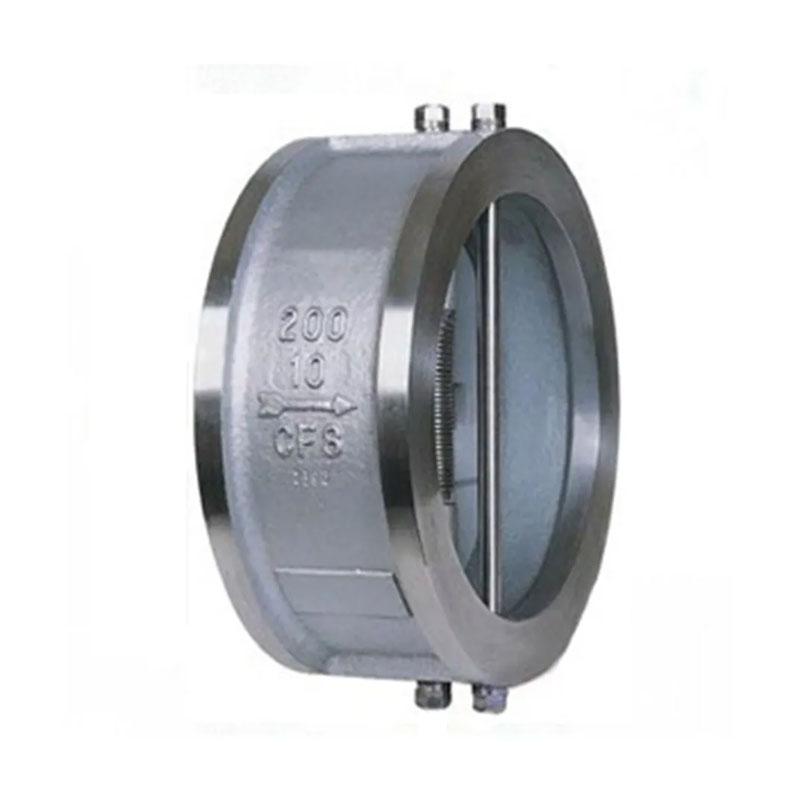

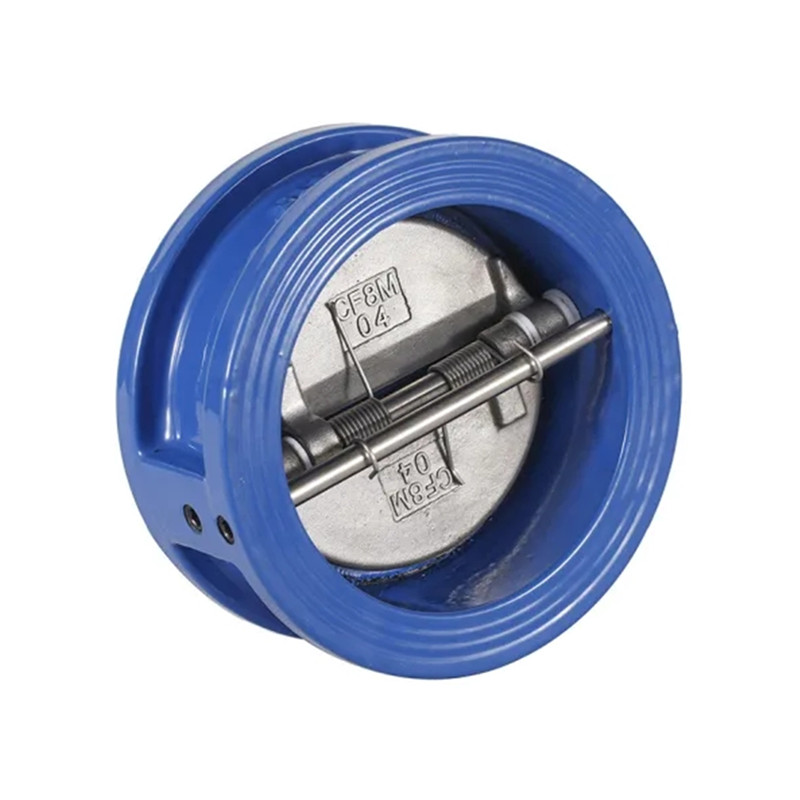

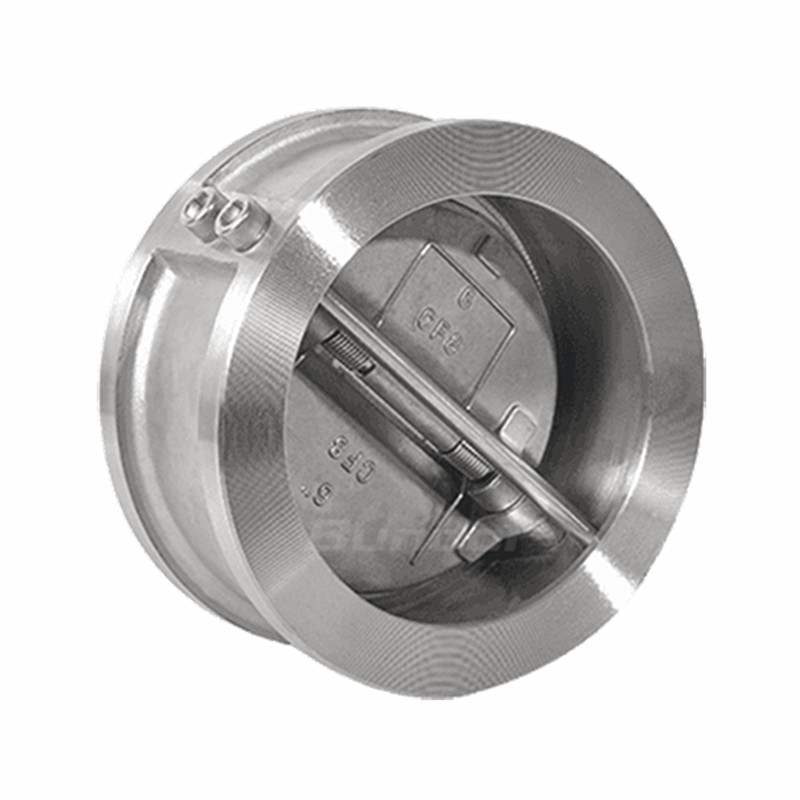

Double Disc Wafer Type Swing Check Valve

Joepai Double Disc Wafer Type Swing Check Valve ได้รับการออกแบบทางวิศวกรรมเพื่อการป้องกันการไหลย้อนกลับที่มีประสิทธิภาพในระบบท่อ การออกแบบสไตล์เวเฟอร์ขนาดกะทัดรัดของมันติดตั้งระหว่างหน้าแปลน ANSI ลดน้ำหนักและความต้องการพื้นที่อย่างมากเมื่อเทียบกับวาล์วดึงหรือหน้าแปลน แผ่นดิสก์ที่ช่วยในสปริงคู่ช่วยให้มั่นใจได้ว่าการปิดอย่างรวดเร็วลดสแลมและป้องกันค้อนน้ำทำลายล้าง การออกแบบนี้มีซีลที่แน่นหนาลดลงแรงดันต่ำและประสิทธิภาพการไหลสูง เหมาะอย่างยิ่งสำหรับการจัดการน้ำน้ำมันก๊าซและไอน้ำใน HVAC การบำบัดน้ำน้ำการผลิตพลังงานและการใช้งานอุตสาหกรรมทั่วไป คุณสมบัติที่สำคัญรวมถึงมิติแบบตัวต่อตัวต่ำการปฏิบัติตามมาตรฐาน API 594 และการก่อสร้างที่แข็งแกร่งสำหรับการบริการระยะยาวที่เชื่อถือได้

ส่งคำถาม

รายละเอียดสินค้า

เมื่อจำเป็นต้องใช้วาล์วคุณภาพสูงและเชื่อถือได้ Joepai ®วาล์วตรวจสอบสวิงประเภทแผ่นดิสก์คู่สามารถใช้สำหรับการใช้งานที่หลากหลายในอุตสาหกรรมน้ำมันและก๊าซและปิโตรเคมี

Double Disc Wafer Check Valve ของเราเป็นโซลูชันประหยัดพลังงานที่ออกแบบมาเพื่อการป้องกันการไหลย้อนกลับที่เหนือกว่าในระบบท่อ การผสมผสานหลักการออกแบบขั้นสูงและผลิตตามมาตรฐานสากลที่สำคัญวาล์วนี้รับประกันประสิทธิภาพการปิดผนึกที่ยอดเยี่ยมความปลอดภัยสูงความน่าเชื่อถือและการต้านทานการไหลน้อยที่สุดมันเป็นตัวเลือกที่เหมาะสำหรับการใช้งานที่หลากหลายในอุตสาหกรรมรวมถึงการผลิตน้ำและการระบายน้ำ ฟังก์ชั่นหลักของมันคือการอนุญาตให้ไหลไปข้างหน้าและป้องกันการไหลย้อนกลับ (backflow) โดยอัตโนมัติในระบบของเหลวหนึ่งทิศทางปกป้องอุปกรณ์ที่สำคัญและสร้างความมั่นใจในความสมบูรณ์ของระบบ

คุณสมบัติที่สำคัญ

การออกแบบขนาดกะทัดรัดและน้ำหนักเบา: ร่างกายสไตล์เวเฟอร์มีขนาดเล็กน้ำหนักเบาและต้องใช้พื้นที่น้อยที่สุด มันติดตั้งได้อย่างสะดวกระหว่างหน้าแปลน ANSI ลดน้ำหนักและต้นทุนระบบอย่างมีนัยสำคัญเมื่อเทียบกับวาล์วดึงหรือแบบแปลน

การปิดอย่างรวดเร็วและอัตโนมัติ: สปริงแรงบิดอิสระสองตัวทำหน้าที่ในแผ่นดิสก์บานพับสองแผ่นแต่ละแผ่นเพื่อให้มั่นใจว่าการปิดอย่างรวดเร็วและอัตโนมัติความเร็วการไหลทันทีลดลงเป็นศูนย์ช่วยป้องกันการกลับรายการการไหลได้อย่างมีประสิทธิภาพ

กำจัดค้อนน้ำ: แอ็คชั่นปิดอย่างรวดเร็วช่วยลดความเสี่ยงของการเพิ่มขึ้นอย่างฉับพลัน (ค้อนน้ำ), ปั๊มป้องกัน, ท่อและส่วนประกอบระบบอื่น ๆ จากความเสียหายที่อาจเกิดขึ้น

มิติแบบตัวต่อตัวสั้น: ความยาวขนาดกะทัดรัดให้ความแข็งแกร่งและความแข็งแรงของโครงสร้างที่เหนือกว่าบนท่อทำให้ติดตั้งและจัดตำแหน่งได้ง่ายเป็นพิเศษ

การติดตั้งที่หลากหลาย: เสนอตัวเลือกการติดตั้งที่ยืดหยุ่นและสามารถติดตั้งได้ทั้งในท่อแนวนอนและแนวตั้งโดยไม่ต้องมีการดัดแปลงใด ๆ ให้การปรับตัวที่ยอดเยี่ยมกับเค้าโครงระบบของคุณ

ซีล Bubble Tight: ออกแบบมาเพื่อการรั่วไหลเป็นศูนย์ แผ่นดิสก์และซีลที่มีความแม่นยำนั้นช่วยให้มั่นใจได้ว่าการปิดตัวของฟองสบู่ดังที่ได้รับการตรวจสอบภายใต้การทดสอบแรงดันไฮโดรสแตติกที่เข้มงวด

การดำเนินงานที่ปลอดภัยและเชื่อถือได้: สร้างจากวัสดุคุณภาพสูงและออกแบบมาเพื่อความทนทานวาล์วนี้ให้การทำงานที่ปลอดภัยเชื่อถือได้และไม่ต้องบำรุงรักษาพร้อมความต้านทานสูงต่อการรบกวนระบบทั่วไป

มาตรฐาน

การออกแบบและการผลิต: API 594, API6D, JB/TB937

ตัวต่อตัว: API594, DIN3202, JB/T8937

Pressre-Temperature: ASME B16.34, DIN2401, GB/T9124

ชิ้นส่วนและวัสดุหลัก

ชื่อชิ้นส่วน	วัสดุ
ร่างกาย	WCB	LCB	LCC	WC6	WC9	CF8	CF8M	CF3	CF3M
ฝากระโปรง	WCB	LCB	LCC	WC6	WC9	CF8	CF8M	CF3	CF3M
แขน	WCB	LCB	LCC	WC6	WC9	CF8
ปะเก็น	150 ~ 600lb ปะเก็นสแตนเลสสตีล
สายฟ้า	B7	l7m	l7m	B16	B16	B8	B8	B8	B8
ถั่ว	2H	7m	7m	4	4	8	8	8	8

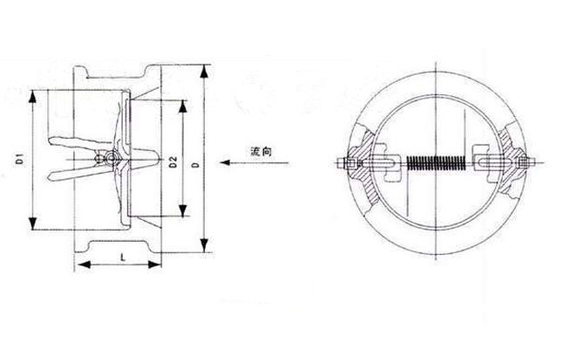

ขนาด

PN1.6MC

ขนาด (มม.)	L	D	D1	D2
40	60	96	46	41
50	60	109	56	51
65	67	129	73	65
80	73	144	88	80
100	73	164	108	102
125	86	194	132	127
150	98	220	160	152
200	127	275	210	203
250	146	332	266	254
300	181	387	310	305
350	184	447	355	350
400	191	498	405	400
450	203	558	455	450
500	219	618	505	500
600	222	732	605	600
700	305	802	700	695
800	305	912	800	796
900	368	1012	903	898
1000	432	1124	1055	1050
1200	524	1340	1200	1400
