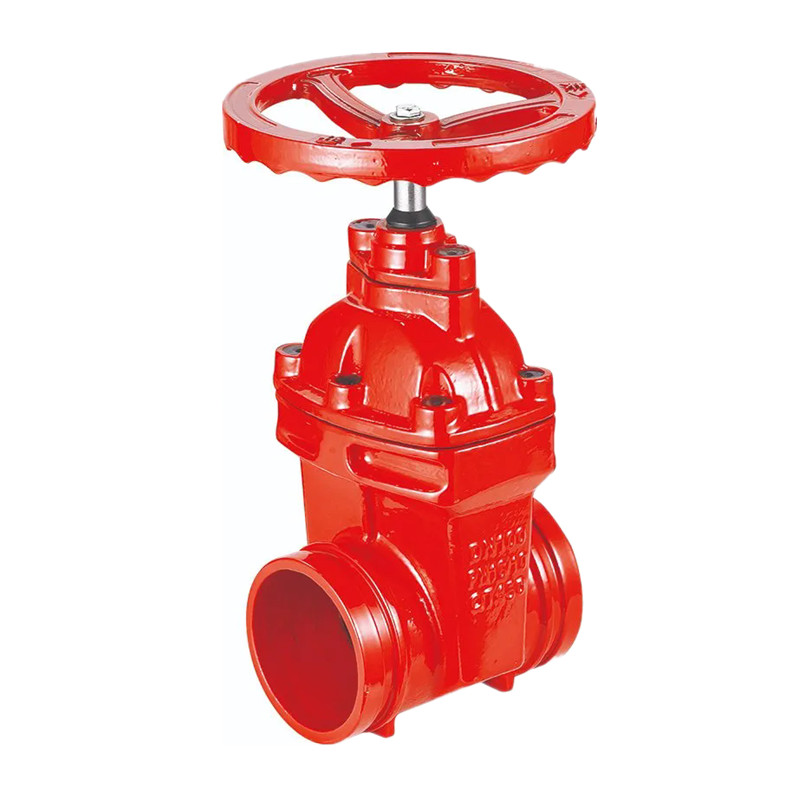

วาล์วประตูนั่งแบบยืดหยุ่นก้านไม่ลุกลามสำหรับการดับเพลิงมอบโซลูชันการควบคุมการไหลที่มีประสิทธิภาพซึ่งออกแบบมาเป็นพิเศษสำหรับระบบป้องกันอัคคีภัยในพื้นที่แนวตั้งจำกัด วาล์วประตูก้านไม่เพิ่มขึ้นเหล่านี้มีการออกแบบที่กะทัดรัดซึ่งรักษาขนาดภายนอกที่สม่ำเสมอในขณะที่ให้ประสิทธิภาพที่เชื่อถือได้ในการใช้งานด้านความปลอดภัยจากอัคคีภัยที่มีความต้องการสูง วาล์วประตูแบบนั่งที่ยืดหยุ่นได้รวมเอาซีลยางขั้นสูงที่ช่วยให้ปิดได้แน่นหนาและมีความสามารถในการปิดผนึกที่เหนือกว่า แม้ว่าจะไม่ได้ใช้งานเป็นเวลานานก็ตาม ได้รับการออกแบบทางวิศวกรรมด้วยโครงสร้างเหล็กหล่อที่ทนทานและเคลือบอีพ็อกซี่ป้องกันการกัดกร่อน วาล์วประตูดับเพลิงสามารถทนต่อสภาพแวดล้อมที่รุนแรงในขณะที่ยังคงความพร้อมในการปฏิบัติงาน การออกแบบการเชื่อมต่อแบบหน้าแปลนของวาล์วก้านไม่ยกช่วยให้การติดตั้งตรงไปตรงมา และรับประกันการบูรณาการที่ปลอดภัยกับเครือข่ายท่อป้องกันอัคคีภัย
ก้านไม่ขึ้น ประหยัดพื้นที่ในการติดตั้ง
ซีลโอริง 3 อัน ไม่มีการรั่วไหล ปลอดภัยและเชื่อถือได้
การออกแบบบูชแบบหล่อลื่นในตัว ป้องกันสนิมและความเสียหายของโอริงเพื่อทำให้เกิดการรั่วไหล ง่ายต่อการบำรุงรักษาออนไลน์ แม้อยู่ภายใต้แรงกดดัน
การรีดและรีดเกลียวก้านด้วยเครื่องดัน เพิ่มก้านให้แข็งแรง พื้นผิวเรียบบนก้าน ลดแรงเสียดทานและแรงบิด
ลิ่มมีรางนำพลาสติกสองด้าน ลดการเสียดสี ลดแรงบิด
ถอดเปลี่ยนได้ แต่ละลิ่มสามารถใช้กับร่างกายที่แตกต่างกันได้
ยาง EPDM คุณภาพสูงและพื้นผิว expoxy ทนต่อการกัดกร่อน
ไม่มีช่องว่างภายในวาล์ว ขยะ หรือหิน จะถูกชะล้างลงสู่ท้ายน้ำ
เจาะเต็ม นั่งได้ยืดหยุ่น หัวน้ำเป็นศูนย์
ผงอีพ็อกซี่ Akzo Nobel เคลือบด้วยไฟฟ้าสถิตทั้งภายในและภายนอก
ใช้งานด้วยมือหมุน
วัสดุตัวเหล็กดัดคุณภาพสูงที่มีอัตราการโซเฮรอยด์คาร์บอนอย่างน้อย 80% ความต้านทานแรงดึงคือ 60,000 ปาย ความแข็งแรงของผลผลิต 40,000 psi แข็งแรงและปลอดภัย
ยาง EPDM คุณภาพสูงที่ได้รับการรับรองจาก WRAS สอดคล้องกับ BS EN 681-1:1996 ซีลยาง สามารถใช้สำหรับน้ำดื่มได้
คุณภาพสูงจาก Akzo Nobel Germany WRAS และ WRC ได้รับการรับรองผง expoxy ที่มีความหนาเคลือบ 200-400 ไมครอน สอดคล้องกับ BS6920-1:2000
| รายการ | นิ้ว | ดีเอ็น | L | H1 | D1 | D2 | D | ไม่มี | กก |
| 1 | 2″ | 50 | 178 | 220 | 99 | 125 | 165 | 4-19 | 8.6 |
| 2 | 21/2″ | 65 | 190 | 240 | 118 | 145 | 185 | 4-19 | 11.5 |
| 3 | 3″ | 80 | 203 | 290 | 132 | 160 | 200 | 8-19 | 14 |
| 4 | 4″ | 100 | 229 | 330 | 156 | 180 | 220 | 8-19 | 18.3 |
| 5 | 5″ | 125 | 254 | 375 | 184 | 210 | 250 | 8-19 | 22.6 |
| 6 | 6″ | 150 | 267 | 420 | 211 | 240 | 285 | 8-23 | 30 |
| 7 | 8″ | 200 | 292 | 500 | 266 | 295 | 340 | 12-23 | 46.5 |
| 8 | 10″ | 250 | 330 | 610 | 319 | 355 | 405 | 12-28 | 87.6 |
| 9 | 12″ | 300 | 356 | 720 | 370 | 410 | 460 | 12-28 | 110.5 |
| 10 | 14 นิ้ว | 350 | 381 | 920 | 429 | 470 | 520 | 16-28 | 207.7 |
| 11 | 16″ | 400 | 406 | 940 | 480 | 525 | 580 | 16-31 | 215.8 |
| 12 | 18″ | 450 | 432 | 1150 | 548 | 585 | 640 | 20-31 | 387 |
| 13 | 20″ | 500 | 457 | 1350 | 609 | 650 | 715 | 20-34 | 438 |
| 14 | 24″ | 600 | 508 | 1500 | 720 | 770 | 840 | 20-37 |
621 |
| ชื่อ: | วาล์วประตูนั่งแบบยืดหยุ่นก้านไม่เพิ่มขึ้น |
| ขนาด: | DN40-1200 หรือ 1.5-48' หรือสูงกว่า |
| ความกดดันการทำงาน: | PN10/16/20/25, 150LB-2500LB |
| อุณหภูมิที่เหมาะสม: | -45ซี~150ซี |
| มาตรฐาน: | (1) การออกแบบและการผลิต: DIN3352, BS5163, BS5150, ANSI B16.34,EN593, GB, T12238 (2) สิ้นสุดการเชื่อมต่อ: ANSI B 16.1, ASME B16.5, B16.47, B16.25, B16.34, JISB2212-JISB2214, DIN2543-2550, EN1092, AS2129, ISO 5211 (3) ความหนาของผนัง: BS1868 (4) ตัวต่อตัว (จากต้นจนจบ): EN 558, ASME B16.10, DIN3202, ISO5752, JIS, MSS, BS5155 (5) การตรวจสอบและทดสอบ: EN12266-1, BS6755, ISO5208 |
| วัสดุสำหรับชิ้นส่วนหลัก: | (1) ร่างกาย: CI, DI, WCB, ALB, CF8, CF8M (2) แผ่นดิสก์: DI, ALB, C95400, แผ่นยางเรียงราย, 1.2501, 1.4529, CF8M, CF8, Hastelloy (3) ก้าน: SS416, SS410, SS304, SS431 (4) ที่นั่ง: NR, Hypalon, EPDM, Neoprene, NBR, EPDM ที่ทนต่อการสึกหรอ, ซิลิคอน, EPDM ทนความร้อน, WhiteNBR, WhiteEPDM, EPDM, PTFE |
| การเคลือบผิว: | เคลือบอีพ็อกซี่แบบฟิวชั่นบอนด์ |
| ประเภทการเชื่อมต่อ: | ประเภทหน้าแปลน, ประเภท Push-on, ประเภทข้อต่อทางกล, ประเภทปลายธรรมดา |
| การปิดผนึก: | การซีลแบบอ่อนหรือที่นั่งแบบโลหะต่อโลหะ กราไฟท์แบบยืดหยุ่น |
| การดำเนินการ: | คู่มือ, Pheunatic, ไฟฟ้า, ไฮดรอลิกและ Pnewmatic-Hydraul |
| สื่อที่เหมาะสม: | อากาศ น้ำ น้ำเสีย ไอน้ำ ก๊าซถ่านหิน น้ำมัน |
| บรรจุภัณฑ์: | ส่งออกกรณี polywood หรือตามความต้องการของลูกค้า |
| แอปพลิเคชัน: | น้ำจืด น้ำเสีย น้ำทะเล อากาศ ไอ อาหาร ยา น้ำมัน กรด ด่าง เกลือ ฯลฯ |
การเชื่อมต่อแบบร่อง:
เตรียมท่อโดยตรวจสอบให้แน่ใจว่าปลายท่อมีร่องที่เข้ากันได้กับข้อต่อร่องของวาล์ว
เชื่อมต่อวาล์วเข้ากับท่อโดยใช้ข้อต่อแบบร่อง ปฏิบัติตามคำแนะนำของผู้ผลิตสำหรับขั้นตอนการติดตั้งที่เหมาะสม

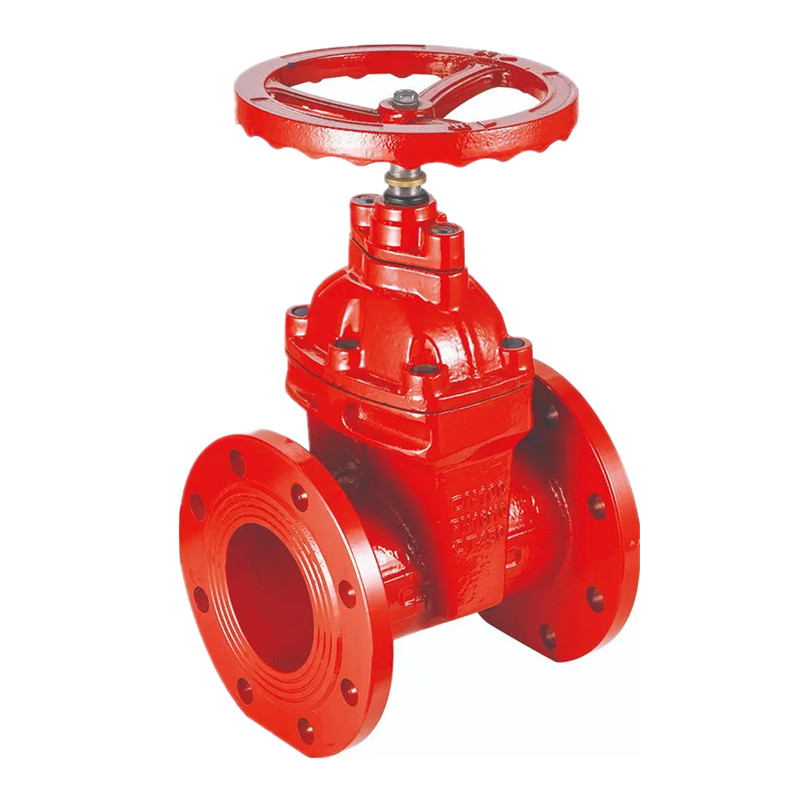

การเชื่อมต่อแบบหน้าแปลน:
การติดตั้งวาล์วประตูหน้าแปลนแบบนั่งที่มีก้านไม่ลุกลามอย่างเหมาะสมต้องได้รับความเอาใจใส่อย่างระมัดระวังในการวางแนว การรองรับ และการเข้าถึง วิศวกรป้องกันอัคคีภัยแนะนำให้ติดตั้งวาล์วประตูดับเพลิงโดยให้มีระยะห่างเพียงพอรอบๆ กลไกแอก เพื่อให้สามารถตรวจสอบตำแหน่งก้านวาล์วด้วยสายตาได้เต็มรูปแบบ วาล์วประตู OS&Y ควรได้รับการสนับสนุนอย่างเป็นอิสระใกล้กับการเชื่อมต่อแบบหน้าแปลนเพื่อป้องกันความเครียดที่มากเกินไปบนตัววาล์ว ทีมติดตั้งต้องตรวจสอบว่าวาล์วประตูป้องกันอัคคีภัยอยู่ในตำแหน่งเดียวกับก้านแนวตั้งหรือภายใน 15 องศาในแนวตั้ง เพื่อให้มั่นใจว่าการทำงานเหมาะสมและการแสดงตำแหน่งวาล์วด้วยภาพที่แม่นยำสามารถวางวาล์วไว้ในตำแหน่งอนุญาตหรือปิดกั้นการไหลของน้ำในระบบท่อดับเพลิงได้ ในกรณีฉุกเฉิน สามารถปิดวาล์วได้อย่างรวดเร็วเพื่อควบคุมการไหลและส่งน้ำไปยังพื้นที่เฉพาะ
ตรวจสอบวาล์วเป็นระยะเพื่อให้แน่ใจว่าอยู่ในสภาพการทำงานที่ดี ตรวจสอบร่องรอยการสึกหรอ ความเสียหาย หรือการรั่วไหล
ดำเนินการทดสอบระบบป้องกันอัคคีภัยทั้งหมดเป็นประจำ รวมถึงวาล์ว เพื่อให้มั่นใจถึงการทำงานที่เหมาะสม ซึ่งอาจรวมถึงการทดสอบแรงดันและการทดสอบการไหล
ในกรณีที่เกิดเพลิงไหม้ วาล์วสามารถเป็นส่วนหนึ่งของระบบอัตโนมัติหรือแบบแมนนวลเพื่อควบคุมการไหลของน้ำไปยังพื้นที่ที่ได้รับผลกระทบ ปฏิบัติตามแนวทางของผู้ผลิตเสมอ และปฏิบัติตามรหัสป้องกันอัคคีภัยในพื้นที่เมื่อติดตั้งและบำรุงรักษาวาล์วประตูในระบบท่อดับเพลิง การตรวจสอบและการทดสอบเป็นประจำมีความสำคัญอย่างยิ่งต่อความน่าเชื่อถือของระบบในระหว่างเหตุฉุกเฉิน หากคุณไม่คุ้นเคยกับการติดตั้งระบบป้องกันอัคคีภัย ขอแนะนำให้ปรึกษาผู้เชี่ยวชาญหรือผู้มีประสบการณ์ในสาขานี้เพื่อขอคำแนะนำ
