ขั้วต่อห้าทางสแตนเลสไม่มีเช็ควาล์ว

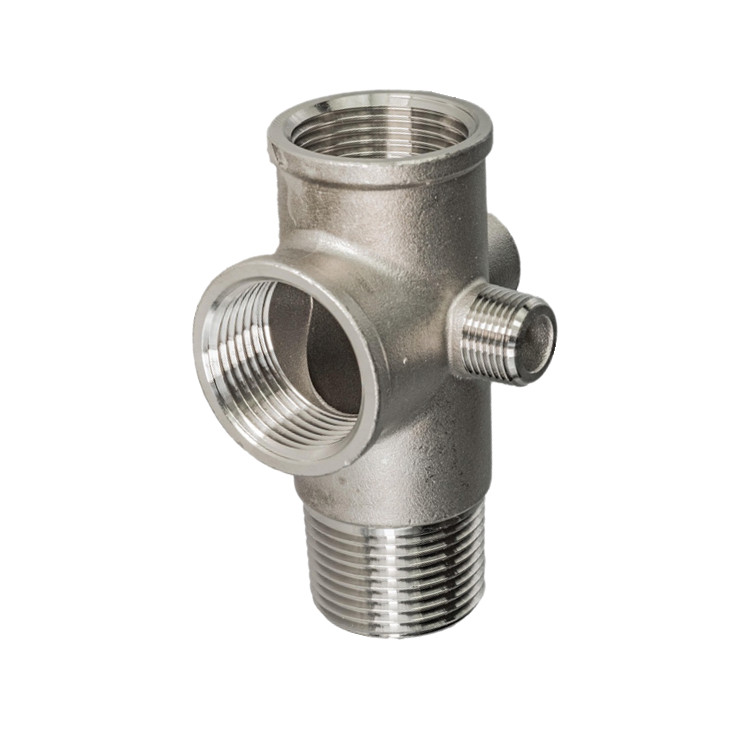

คุณสมบัติหลักของตัวเชื่อมต่อห้าทางสเตนเลสสตีลที่ไม่มีเช็ควาล์วที่ผลิตโดยโรงงาน Joepai คือตัววาล์วนั้นมีห้าพอร์ต: 1" ตัวเมีย x 1" ตัวเมีย x 1" ตัวผู้ x 1/4" ตัวเมีย x 1/4" ตัวผู้ มันเป็นส่วนประกอบที่เชื่อมต่ออย่างหมดจดด้วยช่องกลวงภายในและไม่มีชิ้นส่วนที่เคลื่อนไหวและไม่มีฟังก์ชั่นการควบคุมใด ๆ เช่นเช็ควาล์วหรือข้อบังคับ จุดประสงค์เพียงอย่างเดียวคือการรวบรวมหรือกระจายของเหลว สำหรับชุดควบคุมระบบปั๊มขนาดเล็ก ตัวเชื่อมต่อห้าทางทำหน้าที่เป็น แพลตฟอร์มการติดตั้งในตัวขนาดกะทัดรัด รวบรวมส่วนประกอบการตรวจสอบและการป้องกันที่สำคัญทั้งหมดไว้ด้วยกัน

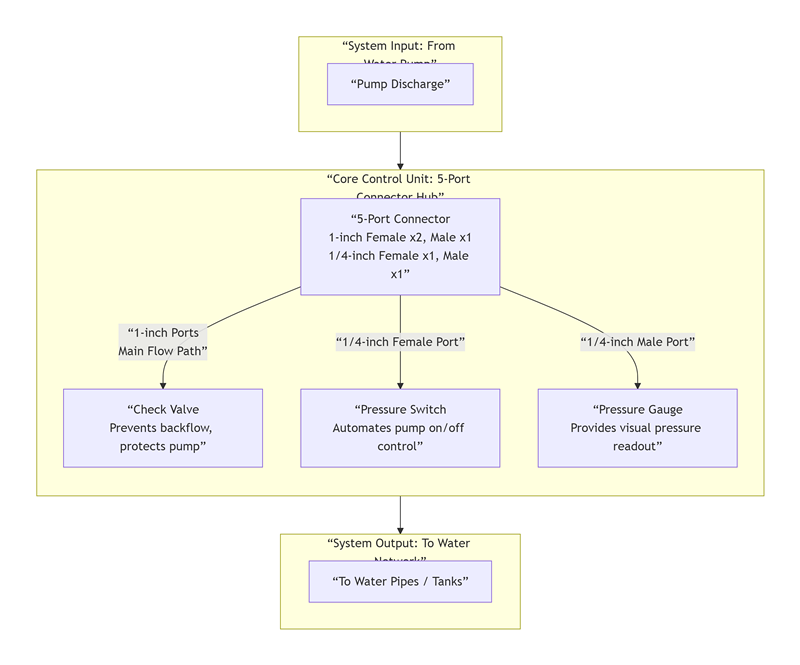

รายละเอียดองค์ประกอบของระบบ:

ตัวเชื่อมต่อห้าทาง: เฟรมเวิร์กหลักของระบบ การเชื่อมต่อส่วนประกอบทั้งหมดเข้าด้วยกัน ลดข้อต่อท่อให้เหลือน้อยที่สุด และลดความเสี่ยงของการรั่วไหล

อินเทอร์เฟซ: พอร์ตตัวเมียขนาด 1 นิ้ว (ช่องเติมน้ำ), พอร์ตตัวผู้ขนาด 1 นิ้ว (ช่องจ่ายน้ำ), พอร์ตตัวเมียขนาด 1 นิ้วอีกพอร์ต (สำหรับเชื่อมต่อเช็ควาล์ว), พอร์ตตัวเมียขนาด 1/4 นิ้ว (สำหรับเชื่อมต่อสวิตช์แรงดัน), พอร์ตตัวผู้ขนาด 1/4 นิ้ว (สำหรับเชื่อมต่อเกจวาล์ว)

ทางเดินหลัก (ทางเข้าและทางออก): เชื่อมต่อทางออกของปั๊มกับท่อที่นำไปสู่จุดน้ำ และเป็นเส้นทางการไหลหลักของตัวกลาง

เช็ควาล์วขนาด 1 นิ้ว: นี่คือ "เจ้าหน้าที่รักษาความปลอดภัย" ของระบบ โดยจะป้องกันน้ำไหลย้อนกลับเมื่อปั๊มหยุด หลีกเลี่ยงการกระแทกของค้อนน้ำและการหมุนย้อนกลับของใบพัดปั๊ม และมีความสำคัญอย่างยิ่งในการปกป้องปั๊ม

สวิตช์ความดัน 1/4 นิ้ว: นี่คือ "สมองอัตโนมัติ" ของระบบ โดยจะตรวจสอบแรงดันของระบบ เริ่มการทำงานของปั๊มเมื่อแรงดันต่ำกว่าขีดจำกัดล่างที่ตั้งไว้ และหยุดปั๊มเมื่อถึงขีดจำกัดบน เพื่อให้เกิดการทำงานอัตโนมัติเต็มรูปแบบ

เกจวัดความดัน 1/4 นิ้ว: นี่คือ "ดวงตาสถานะ" ของระบบ มีการแสดงแรงดันแบบเรียลไทม์และใช้งานง่ายสำหรับการดีบัก การสังเกต และการแก้ไขปัญหา

คุณสมบัติผลิตภัณฑ์

ตัวเชื่อมต่อ 5 ทางของ Joepai เนื่องจากวัสดุสแตนเลส ช่วยเพิ่มความต้านทานการกัดกร่อน ความแข็งแรง และระดับสุขอนามัยได้อย่างมาก ผ่านการใช้สแตนเลส จึงทำให้ขอบเขตการใช้งานกว้างขึ้น มันจะทนทานและสะอาดยิ่งขึ้น ข้อดีหลัก ได้แก่:

ทนต่อการกัดกร่อนได้ดีเยี่ยม: สามารถทนต่อการกัดกร่อนจากไอน้ำ กรดและเบสอ่อน สารเคมีต่างๆ และสภาพแวดล้อมของน้ำทะเล ทำให้มีอายุการใช้งานที่ยาวนานกว่าวาล์วทองเหลือง

มีความแข็งแรงและความทนทานสูง: สามารถทนต่อแรงดันของระบบที่สูงขึ้น (โดยทั่วไป PN16/PN25 และสูงถึง PN40 หรือสูงกว่า) และแรงดันไฟกระชาก

ประสิทธิภาพด้านสุขอนามัยที่เหนือกว่า: พื้นผิวเรียบป้องกันการเจริญเติบโตของแบคทีเรียและทำความสะอาดและฆ่าเชื้อได้ง่าย ด้วยการขัดกระจกหรือการขัดด้วยไฟฟ้า ทำให้สามารถเป็นไปตามมาตรฐานเกรดอาหารหรือสุขอนามัย

ช่วงอุณหภูมิกว้าง: เหมาะสำหรับไอน้ำอุณหภูมิสูงหรือตัวกลางอุณหภูมิต่ำ

วัสดุ

หล่อเหล็กกล้าไร้สนิม ASTM A 351 CF8 / SS 304; สแตนเลส ASTM A 351 CF8M / SS 316;

ข้อมูลจำเพาะทางเทคนิค

เส้นผ่านศูนย์กลางที่กำหนด: 1 "~ 2" (DN25 ถึง DN50)

ความดันที่กำหนด: PN16 ถึง PN25 (1.6MPa ~ 2.5MPa)

อุณหภูมิในการทำงาน: -20 ℃ ถึง 232 ℃

มาตรฐานเกลียว: BSP(G),BSPT(Rc),NPT

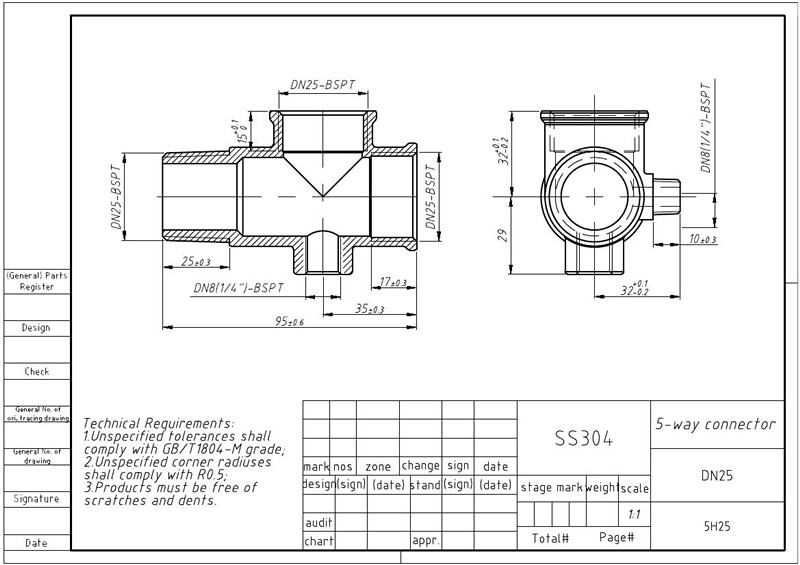

การวาดภาพ

รองรับการปรับแต่งตามการออกแบบที่ให้มา

การใช้งานเฉพาะของ 5-Port เชื่อมต่อทอร์

หากระบบของคุณมีเช็ควาล์วแยกต่างหากอยู่แล้ว หรือหากคุณไม่ต้องการฟังก์ชันเช็ควาล์วเลยและเพียงต้องการ "ท่อร่วม" ที่เชื่อถือได้ ขั้วต่อ 5 พอร์ตก็เป็นตัวเลือกที่ประหยัดและตรงไปตรงมาที่สุด คุณค่าของมันอยู่ที่การลดความซับซ้อนของรูปแบบการวางท่อและลดจำนวนข้อต่อที่แยกจากกัน สถานการณ์เฉพาะ ได้แก่:

การตรวจสอบและการสุ่มตัวอย่างแบบหลายจุด

สถานการณ์:  จำเป็นต้องแตะหลายสาขาจากไปป์ไลน์หลักเพื่อติดตั้งเครื่องมือตรวจสอบ

ตัวอย่าง: การเชื่อมต่อเกจวัดความดัน เครื่องส่งสัญญาณแรงดัน (เซ็นเซอร์) และวาล์วนิรภัยพร้อมกัน ขั้วต่อห้าทางให้จุดติดตั้งแบบรวมศูนย์และมั่นคงสำหรับขั้วต่อเหล่านั้น

การกระจายและการรวบรวมของไหล

สถานการณ์:  กระแสของไหลเดี่ยวต้องกระจายเท่าๆ กันไปยังกิ่งคู่ขนานหลายกิ่ง หรือจำเป็นต้องรวบรวมกระแสของไหลหลายรายการเป็นสตรีมเดียว

ตัวอย่าง: การกระจายน้ำหล่อเย็นจากท่อน้ำหล่อเย็นหลักไปยังอุปกรณ์แยกกันสามชิ้นที่ต้องการความเย็น หรือรวบรวมท่อส่งน้ำกลับหลายสายเป็นท่อส่งน้ำหลักเส้นเดียว

การทดสอบระบบ การระบายอากาศ หรือการระบายน้ำ

สถานการณ์:  ต้องมีอินเทอร์เฟซเสริมชั่วคราวหรือถาวรสำหรับระบบ

ตัวอย่าง: อินเทอร์เฟซสำหรับการชะล้างระบบ อินเทอร์เฟซวาล์วระบายอากาศอัตโนมัติ หรืออินเทอร์เฟซวาล์วระบาย
