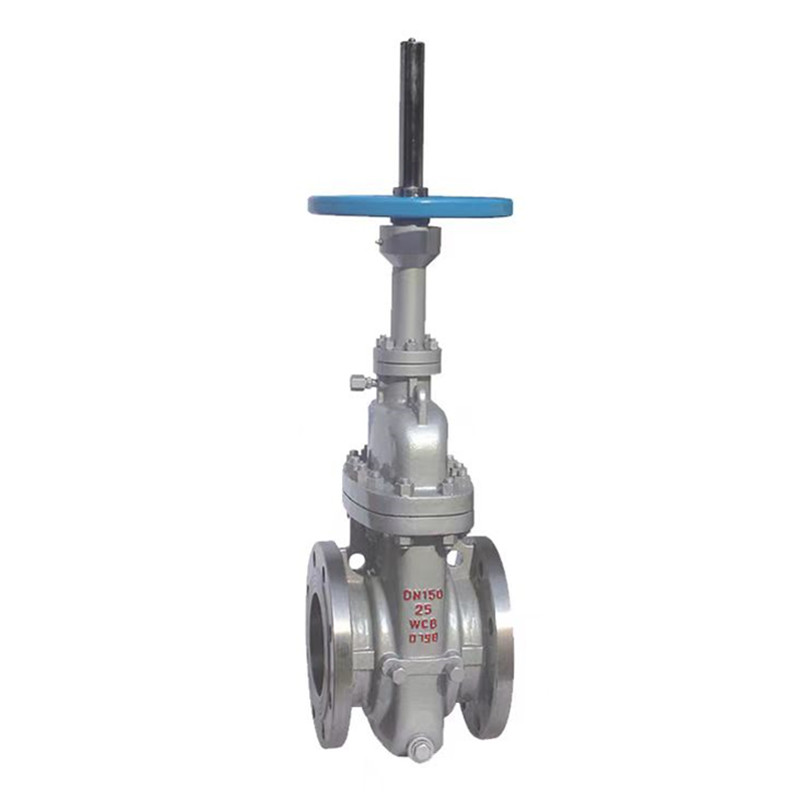

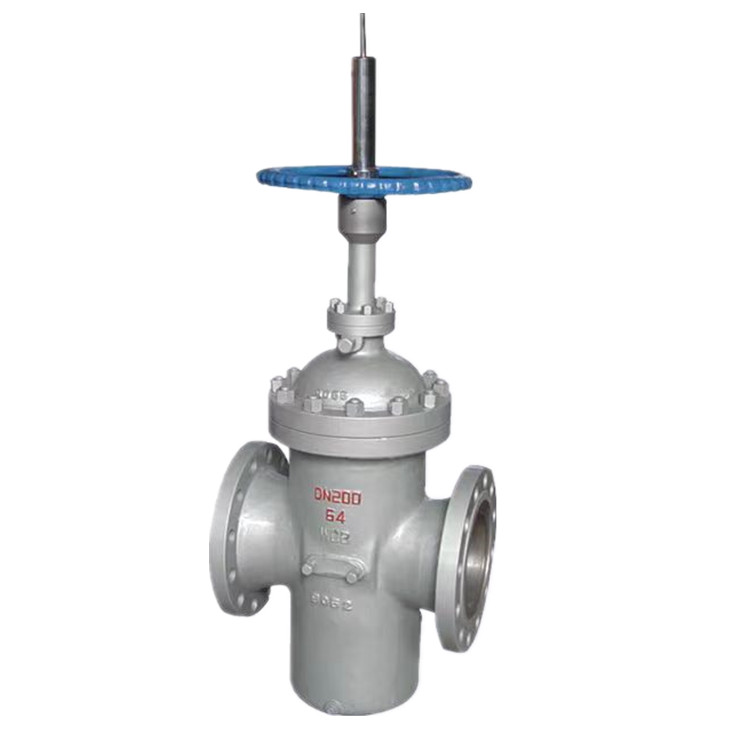

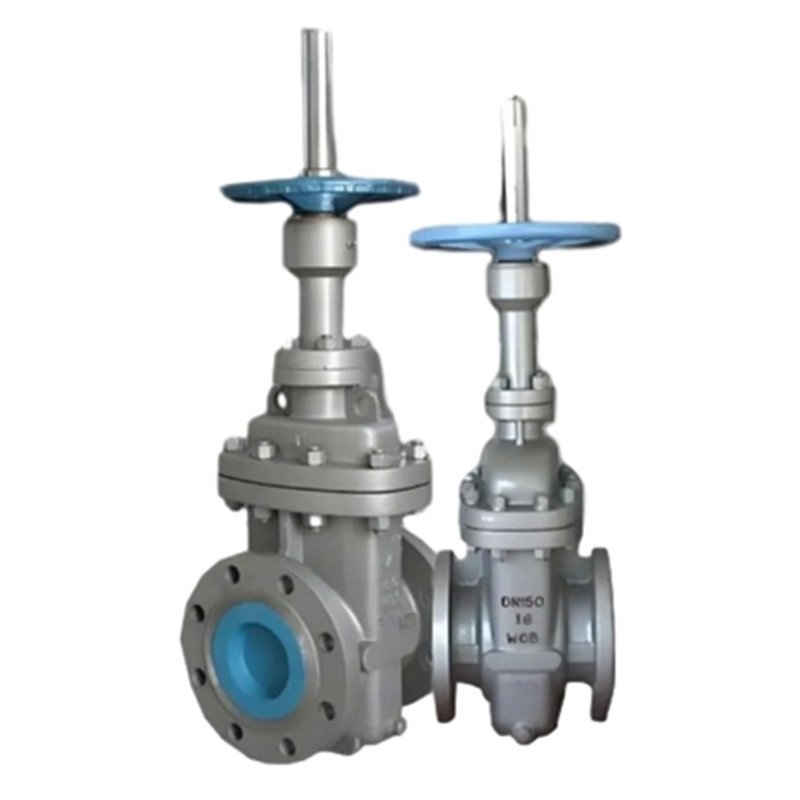

คาร์บอนเหล็กคู่ขนานดิสก์วาล์วประตูแบน

วาล์วประตูแบนคู่ขนานคู่ขนานของ Joepai Double Disc Flat Valve ใช้โครงสร้างสัมผัสโลหะที่ไม่เหมือนใครซึ่งเชื่อถือได้ในการดำเนินการและมีประสิทธิภาพการตัดสูงมาก มีการใช้กันอย่างแพร่หลายในวาล์วปิดฉุกเฉินและวาล์วระบายภายใต้ความดันสูงถึงสภาวะอุณหภูมิต่ำมาก นอกจากนี้โครงสร้างการสัมผัสโลหะเองก็มีฟังก์ชั่นกันไฟ

ข้อกำหนดผลิตภัณฑ์

1. ออกแบบการผลิตตาม API 6D

2. เผชิญหน้ากับ ASME B16.10

3. ส่งมิติหน้าแปลนตาม ASME B16.5

4.Valve ตรวจสอบและทดสอบตาม API 598

วัสดุปลอก: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

วัสดุดิสก์: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

วัสดุต้นกำเนิด: 2CR13, 304, 316, 304L, 316L

วัสดุ Bonnet: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

วัสดุที่นั่ง: A105, 304, 316, 304L, 316L

ประเภทการเชื่อมต่อ: หน้าแปลน/การเชื่อม

เส้นผ่านศูนย์กลางเล็กน้อย: DN100-800 NPS2 "-32"

ความดันเล็กน้อย: 1.0-16.0MPA 150lb-900lb

สภาพการทำงานที่เกี่ยวข้อง

1. หน่วยไฮโดรเจน

2. สภาพไอน้ำอุณหภูมิสูง

3. สภาพการทำงานของน้ำมันร้อน

4. พื้นที่เก็บน้ำมันน้ำมัน

คุณสมบัติของผลิตภัณฑ์

1. มาตรการป้องกันอาการบวมภายใต้สภาวะอุณหภูมิสูง

2 การออกแบบที่ติดตั้งบนสุดความสามารถในการบำรุงรักษาออนไลน์

3 การบังคับให้ปิดผนึกล่วงหน้าแบบสองทิศทางสำหรับการปิดผนึกที่เชื่อถือได้มากขึ้น

4 สามารถทำให้เกิดการรั่วไหลเป็นศูนย์

5. แรงเปิดต่ำ

ลักษณะโครงสร้าง

ระดับลิ่มของบล็อกลิ่มของวาล์วประตูคู่แบบขนานนั้นมากกว่ามุมล็อคตัวเองมากทำให้ง่ายต่อการเปิดและต้องการพลังงานน้อยลง

เมื่อเปิดวาล์วประตูแบน Disc Flat Disc ของเหล็กกล้าแบบขนานคาร์บอนซีลโลหะจะเกิดขึ้นระหว่างปลายของก้านวาล์วและพื้นผิวการเชื่อมโลหะผสมที่แข็งของฝาครอบวาล์ว ในเวลานี้ไม่มีแรงกดดันปานกลางที่บรรจุภัณฑ์และสามารถเปลี่ยนการบรรจุได้ทางออนไลน์

การใช้การออกแบบโครงสร้างแบบเปิดการสนับสนุนสามารถให้แรงที่มีการปิดผนึกล่วงหน้ามากขึ้นทำให้ซีลเชื่อถือได้มากขึ้น

ฝาครอบวาล์วสามารถทำในโครงสร้างต่าง ๆ ตามสภาพการทำงานจริงเช่นการใช้ฝาครอบวาล์วที่ปิดผนึกท่อลูกฟูกสำหรับสื่อที่เป็นพิษโดยใช้ฝาครอบวาล์วความร้อนสำหรับอุณหภูมิสูงและใช้ฝาครอบวาล์วปิดผนึกด้วยตนเองเพื่อให้มั่นใจได้ว่าการใช้วาล์วที่ปลอดภัยและเชื่อถือได้

การบรรจุการรั่วไหลต่ำจะถูกเลือกเป็นวัสดุเติมและการออกแบบการโหลดสปริงสปริงจะใช้ที่ตำแหน่งบรรจุเพื่อการปิดผนึกระยะยาวที่เชื่อถือได้มากขึ้น

ด้วยการใช้เทคโนโลยีการอัดขึ้นรูปพื้นผิวขั้นสูงเพื่อเพิ่มความแข็งของพื้นผิวของก้านวาล์วและลดความขรุขระการสึกหรอของการบรรจุในระหว่างการเปิดวาล์วและกระบวนการปิดสามารถลดลงได้ในขณะที่ป้องกันความเครียดจากก้านวาล์ว

หน้าแปลนกลางถูกปิดผนึกด้วยปะเก็นห่อโลหะซึ่งมีประสิทธิภาพการปิดผนึกที่ดีและฟังก์ชั่นการป้องกันอัคคีภัย

โครงสร้างการปิดผนึกประกอบด้วยแผ่นประตูคู่ขนานสองแผ่นและอุปกรณ์กระชับลิ่มเข้ามาแทนที่โครงสร้างวาล์วลิ่มลิ่มแบบดั้งเดิมทำให้กระบวนการเปิดและปิดของวาล์วง่ายขึ้น

วาล์วภายในได้รับการออกแบบมาจากโลหะทั้งหมดและสามารถทนต่อสื่ออุณหภูมิสูงได้ บล็อกรูปลิ่มใช้การออกแบบมุมลิ่มขนาดใหญ่ซึ่งช่วยให้สามารถดึงออกได้อย่างง่ายดายแม้ภายใต้สภาวะอุณหภูมิสูงโดยไม่ต้องบวมหรือปรากฏการณ์ที่ตายแล้ว
