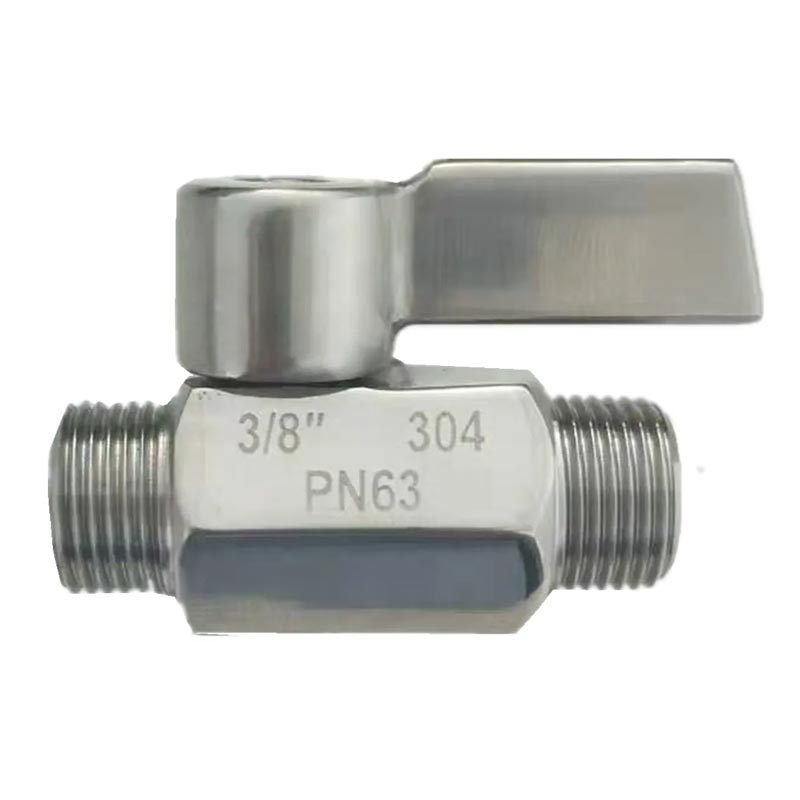

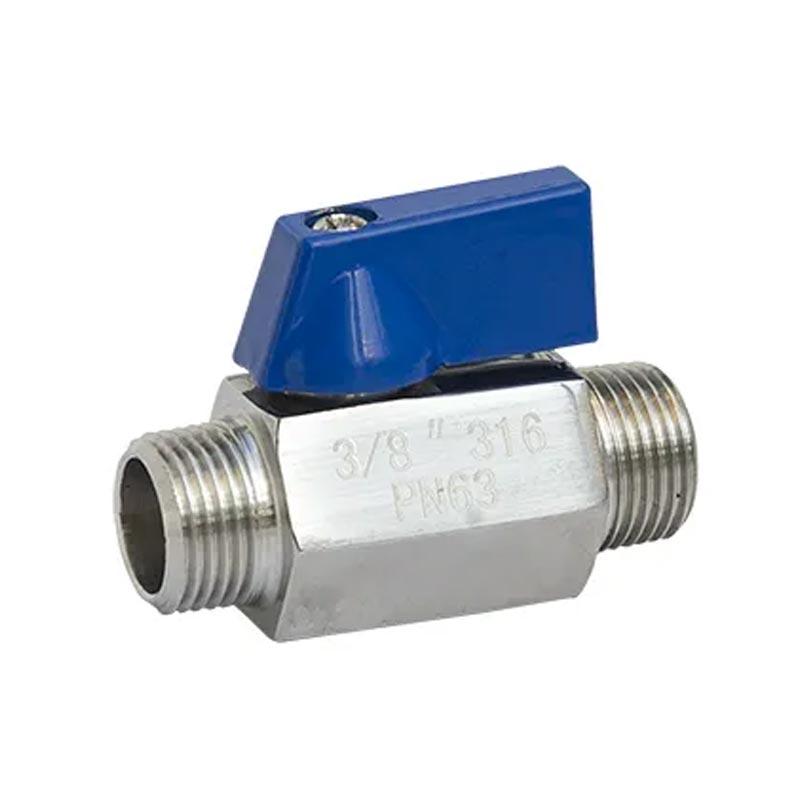

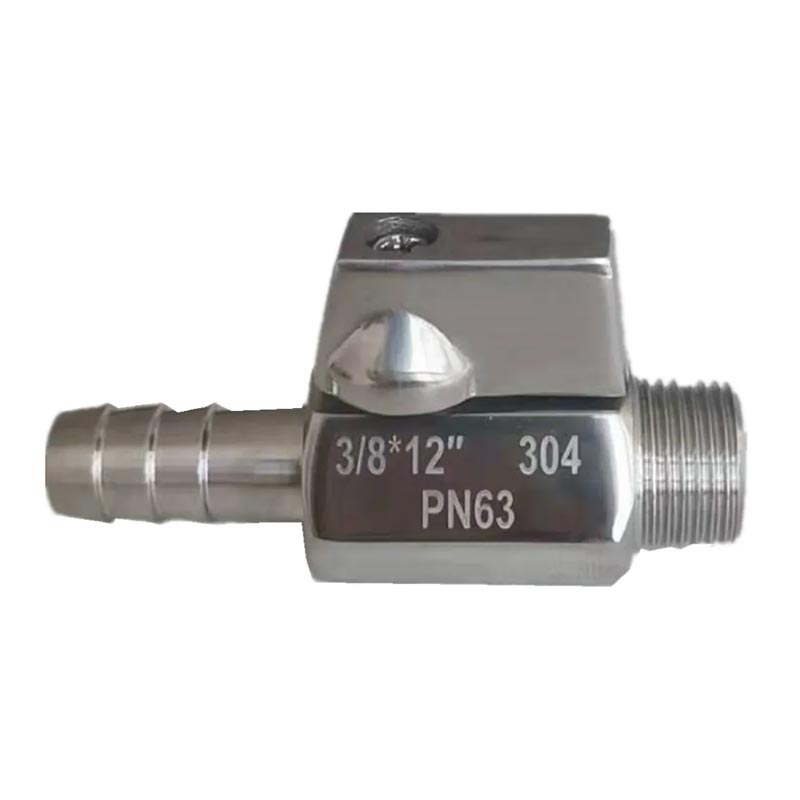

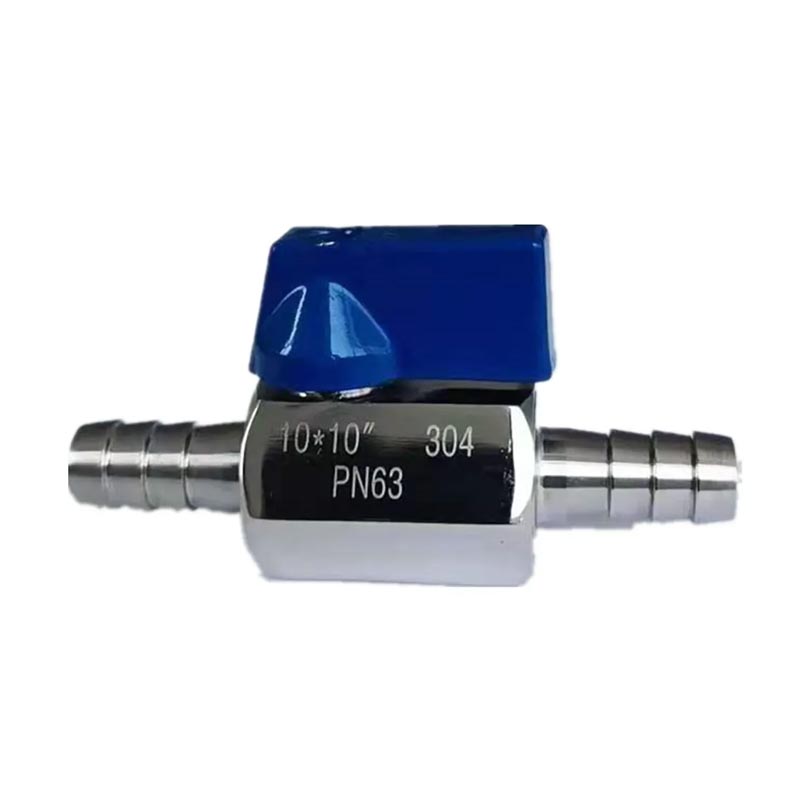

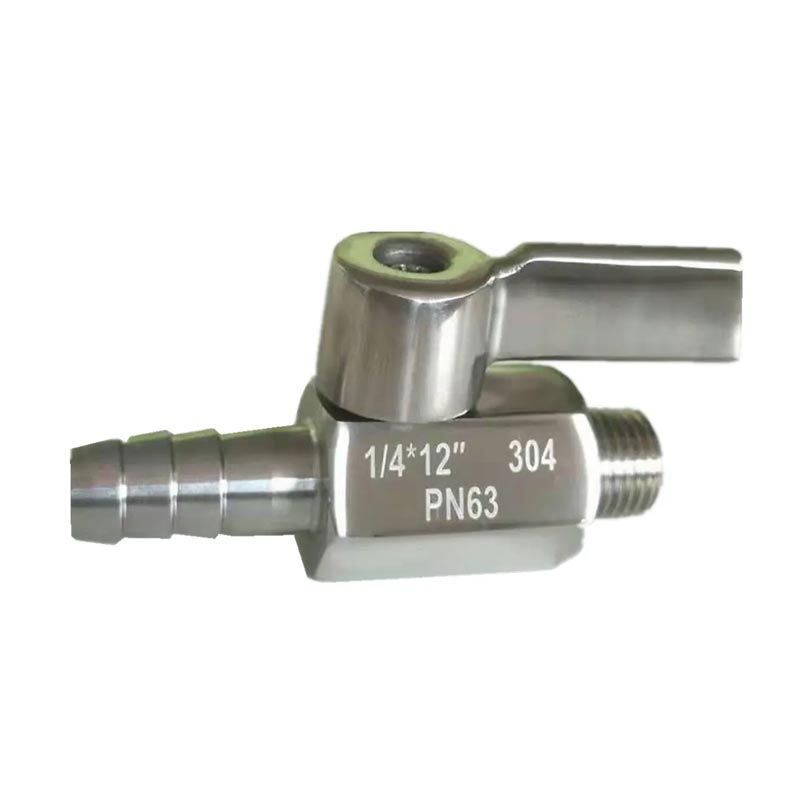

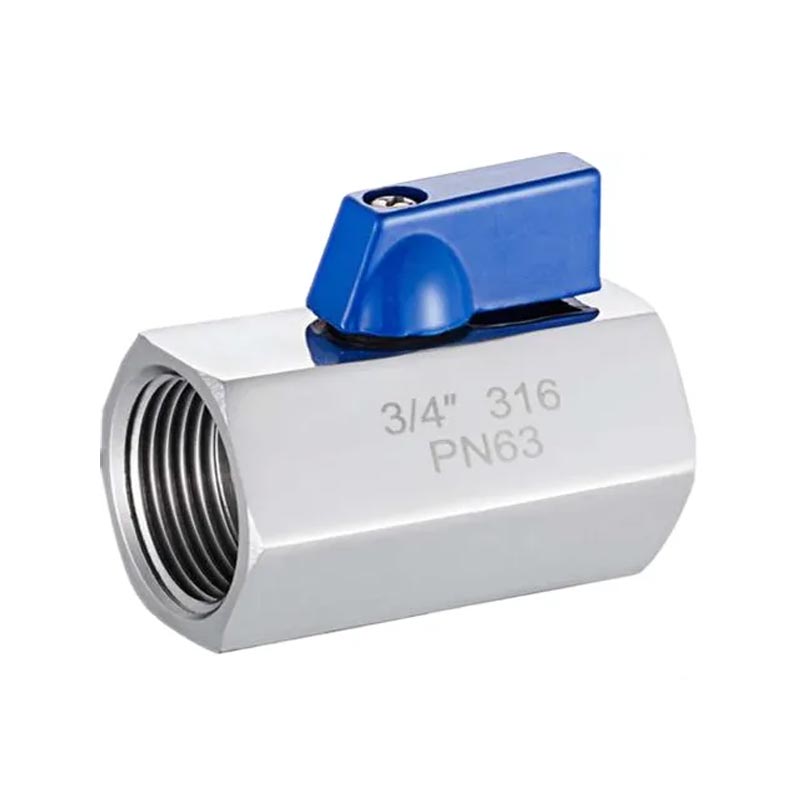

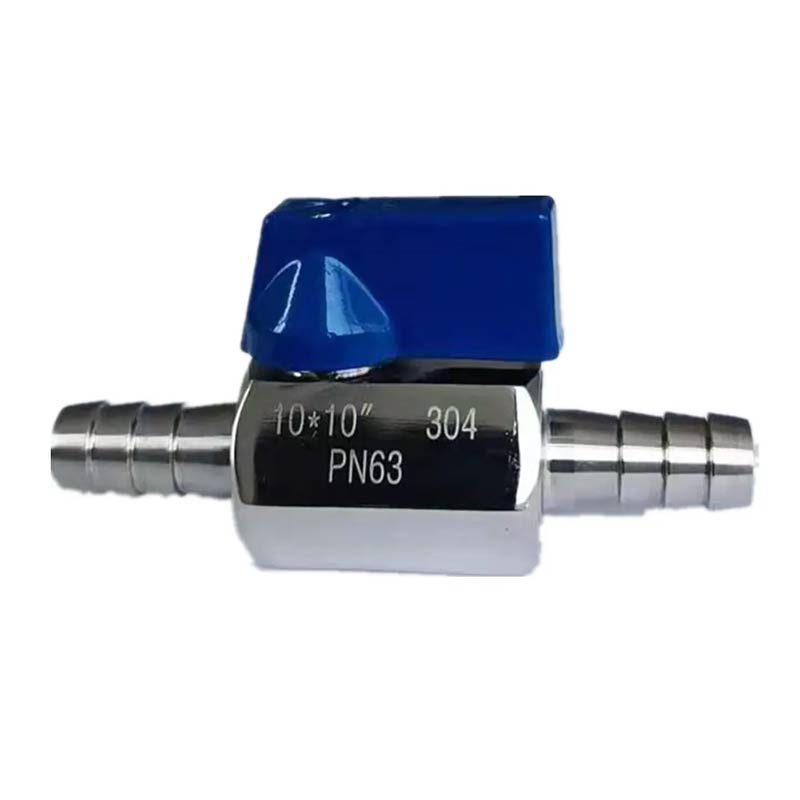

มินิบอลวาล์วท่อเกลียวท่อสแตนเลส JOEPAI ทำหน้าที่เป็นสะพานเชื่อมที่ได้รับการออกแบบทางวิศวกรรมอย่างแม่นยำระหว่างระบบท่อเกลียวแบบแข็งและการเชื่อมต่อท่อแบบยืดหยุ่น ออกแบบและผลิตในโรงงานที่ได้รับการรับรองมาตรฐาน ISO วาล์วนี้เป็นส่วนประกอบที่ขาดไม่ได้สำหรับการใช้งานการควบคุมการไหลขนาดกลางและขนาดเล็กทั่วทั้งเครื่องมือวัด อุปกรณ์ทางการแพทย์ ปั๊มขนาดเล็ก และระบบอุตสาหกรรมที่มีความแม่นยำ
| คุณสมบัติ | ข้อมูลจำเพาะ |
| คุณสมบัติการออกแบบ |
การออกแบบก้านป้องกันการระเบิด |
| การผลิต |
การหล่อการลงทุนแบบซิลิกาโซลทั้งหมด |
| ประเภทพอร์ต |
พอร์ตที่ลดลง |
| การดำเนินการ |
มือจับแบบหมุนควอเตอร์ |
| ช่วงขนาด |
1/8" – 3/4" (DN6 – DN20) |
| ตัวเลือกวัสดุ |
SS304 (CF8) / SS316 (CF8M) |
| ระดับความดัน |
1,000WOG / 1,000 PSI / PN63 |
| วัสดุที่นั่ง |
PTFE / RPTFE / PPL |
| เสร็จ |
การขัดพื้นผิว |
| อุณหภูมิในการทำงาน |
-20°C-232°C |
| สื่อที่เหมาะสม |
น้ำ น้ำมัน แก๊ส อากาศ |
| มาตรฐานการออกแบบ |
ASME B16.34 |
| ปลายเกลียว |
ANSI B1.20.1 (NPT), BS21 (BSP/BSPT), ดิน 259/2999, ISO 228/7-1, JIS B0203 |
| การตรวจสอบและทดสอบ |
API 598 / MSS SP-110 / EN 12266 |
1. การเชื่อมต่อแบบ dual-end ในตัว: ด้ายตัวผู้ + เข็มท่อแบบหลายสันในตัวเครื่องเดียว ถอดอะแดปเตอร์เพิ่มเติม ลดข้อต่อรั่วที่อาจเกิดขึ้นและต้นทุน BOM
2. ตัวเรือนสเตนเลสสตีลหล่อด้วยความแม่นยำขนาดกะทัดรัด ระดับแรงดันสูง PN63 เหมาะสำหรับพื้นที่จำกัดภายในตู้เครื่องจักร
3.SS304/SS316 เป็นวัสดุมาตรฐาน, อุปกรณ์เสริม SS304L/SS316L; ทนต่อการกัดกร่อนได้สูงกว่ามินิวาล์วทองเหลืองสำหรับก๊าซ น้ำ ตัวกลางเคมีเบา
4. เข็มเมตริกแบบรวมและขนาดเกลียวของจักรวรรดิเข้ากันได้กับท่อแข็งมาตรฐานทั่วโลกและท่อยาง / PU ที่ยืดหยุ่นได้
5.การออกแบบที่พร้อมให้พอดี เชื่อมต่อโดยตรงกับพอร์ตเกลียวของอุปกรณ์และท่อแบบยืดหยุ่น ช่วยประหยัดเวลาในการประกอบสำหรับผู้ผลิต OEM
6. เลเซอร์มาร์กขนาด วัสดุ และความดันแบบถาวรเพื่อการจัดการสต็อกที่ง่ายดายและการตรวจสอบจากต่างประเทศ
มินิบอลวาล์วสายยางเกลียวเกลียวสแตนเลส JOEPAI ได้รับความไว้วางใจในอุตสาหกรรมและการใช้งานที่หลากหลาย:
อุตสาหกรรมและการผลิต
- ระบบควบคุมนิวเมติกและแผงเครื่องมือวัด
-ระบบไฮดรอลิกและหล่อลื่น
- อุปกรณ์ในกระบวนการผลิตและชุดประกอบที่ติดตั้งแบบลื่นไถล
การแพทย์และห้องปฏิบัติการ
-อุปกรณ์การแพทย์และเครื่องมือวิเคราะห์
- การควบคุมก๊าซและของเหลวในห้องปฏิบัติการ
-อุปกรณ์แปรรูปยา
น้ำและสิ่งแวดล้อม
- ระบบบำบัดน้ำและจำหน่ายน้ำ
- อุปกรณ์ชลประทานและการเกษตร
- โรงงานกลั่นน้ำทะเล
น้ำมัน ก๊าซ และเคมีภัณฑ์
- ระบบจัดการเชื้อเพลิงและก๊าซ
- การฉีดสารเคมีและจุดสุ่มตัวอย่าง
- การควบคุมสื่อที่มีฤทธิ์กัดกร่อน
JOEPAI ให้บริการปรับแต่ง OEM ที่ครอบคลุมสำหรับมินิบอลวาล์วท่อจุกนมสแตนเลสของเรา เราเข้าใจดีว่าทุกการใช้งานมีข้อกำหนดเฉพาะ และทีมวิศวกรของเราก็พร้อมที่จะนำเสนอโซลูชั่นที่ตรงกับข้อกำหนดเฉพาะของคุณ

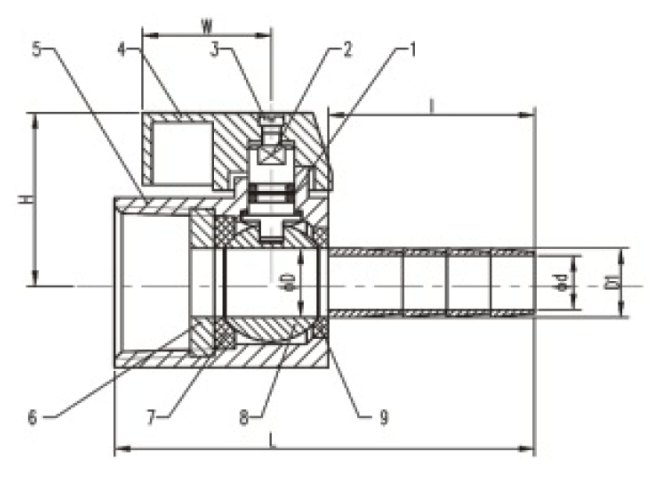

| เลขที่. | ชื่อชิ้นส่วน | วัสดุ | |
| 1 | โอริง | เอ็นบีอาร์ | เอ็นบีอาร์ |
| 2 | ต้นกำเนิด | เอสเอส304 | เอสเอส316 |
| 3 | สายฟ้า | เอสเอส304 | เอสเอส304 |
| 4 | รับมือ | อลูมิเนียมอัลลอย/CF8 | อะลูมิเนียมอัลลอย/CF8 |
| 5 | ร่างกาย | ซีเอฟ8 | CF8M |
| 6 | หมวกแก๊ป | ซีเอฟ8 | CF8M |
| 7 | ที่นั่งบอล(A) | ไฟเบอร์ | ไฟเบอร์ |
| 8 | ลูกบอล | เอสเอส304 | เอสเอส316 |
| 9 | ที่นั่งบอล(B) | ไฟเบอร์ | ไฟเบอร์ |
| ขนาด | 1/8" 1/4" 3/8" | 1/2” | 3/4” | ||||||||
| D | 7 | 7 | 7 | 7 | 9.2 | 9.2 | 9.2 | 9.2 | 9.2 | 15 | 15 |
| H | 26.5 | 26.5 | 26.5 | 26.5 | 28.3 | 28.3 | 28.3 | 28.3 | 28.3 | 32 | 32 |
| W | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 |
| L | 48.5 | 48.5 | 48.5 | 50.5 | 52.5 | 54.5 | 58.5 | 58.5 | 59 | 66 | 69 |
| d | 5 | 5 | 5 | 6.5 | 5 | 6.5 | 8 | 9 | 9.5 | 10 | 12.5 |
| l | 18.5 | 18.5 | 18.5 | 20.5 | 18.5 | 20.5 | 25 | 25 | 25 | 25 | 28 |
| D1 | φ7 | φ8 | φ10 | φ12 | φ8 | φ10 | φ12 | φ14 | φ16 | φ16 | φ20 |
หมายเหตุ: รูปแบบต่างๆ ขึ้นอยู่กับการกำหนดค่าเธรดและประเภทสิ้นสุด โปรดดูภาพวาดผลิตภัณฑ์เฉพาะสำหรับขนาดที่แน่นอน
ความเป็นเลิศด้านการผลิต
- โรงงานผลิตที่ได้มาตรฐาน ISO 9001:2015
- สายการผลิตการหล่อการลงทุนซิลิกาโซลที่ล้ำสมัย
- ความสามารถในการตัดเฉือนและการประกอบที่แม่นยำภายในองค์กร
- การควบคุมคุณภาพที่ครอบคลุมตั้งแต่วัตถุดิบจนถึงผลิตภัณฑ์สำเร็จรูป
การปฏิบัติตามข้อกำหนดทางอุตสาหกรรม
-มาตรฐานการออกแบบ: ASME B16.34
-การตรวจสอบและการทดสอบ: API 598, MSS SP-110, EN 12266
- การรับรองวัสดุตามคำขอ
การเข้าถึงและประสบการณ์ระดับโลก
- ประสบการณ์หลายปีในการผลิตและส่งออกวาล์วอุตสาหกรรม
-ได้รับความไว้วางใจจากลูกค้าทั่วอเมริกาเหนือ ยุโรป เอเชีย และตะวันออกกลาง
-ประวัติที่ได้รับการพิสูจน์แล้วในด้านโซลูชันวาล์วสำหรับอุตสาหกรรมที่หลากหลาย
ความมุ่งมั่นด้านคุณภาพ
- ทดสอบแรงดัน 100% ในทุกวาล์ว
-การตรวจสอบวัสดุและการตรวจสอบย้อนกลับ
- การตรวจสอบมิติอย่างเข้มงวด
-ความมุ่งมั่นในการปรับปรุงอย่างต่อเนื่อง
การบริการที่เน้นลูกค้าเป็นศูนย์กลาง
- การสนับสนุนทางเทคนิคที่ตอบสนองและวิศวกรรมการใช้งาน
- ปริมาณการสั่งซื้อที่ยืดหยุ่นจากตัวอย่างไปจนถึงจำนวนมาก
- จัดส่งตรงเวลาและโลจิสติกส์ที่เชื่อถือได้
- การสนับสนุนและการรับประกันหลังการขาย
ตอบ:มินิบอลวาล์วสเตนเลสสตีลมักใช้สำหรับควบคุมน้ำ น้ำมัน แก๊ส และของเหลวอื่นๆ ในระบบท่อ อุปกรณ์ และการใช้งานระบบอัตโนมัติขนาดกะทัดรัด
ตอบ:SS316 ให้ความต้านทานการกัดกร่อนที่ดีกว่าเนื่องจากมีปริมาณโมลิบดีนัม ทำให้เหมาะสำหรับสภาพแวดล้อมทางเคมี ทางทะเล และที่รุนแรง SS304 ใช้กันอย่างแพร่หลายสำหรับงานอุตสาหกรรมทั่วไป
ตอบ: เรามีมาตรฐานเกลียวที่หลากหลาย รวมถึง NPT, BSP, DIN, ISO228 และ JIS เพื่อตอบสนองข้อกำหนดด้านระบบท่อระหว่างประเทศที่แตกต่างกัน
ก. ใช่. ตัวเลือกการปรับแต่งแบบ OEM ได้แก่ วัสดุ ประเภทเกลียว ขนาด การรักษาพื้นผิว และการทำเครื่องหมายโลโก้
ตอบ: เหมาะสำหรับน้ำ น้ำมัน แก๊ส และของเหลวอุตสาหกรรมอื่นๆ ที่เข้ากันได้ภายในช่วงความดันและอุณหภูมิที่กำหนด
