มินิบอลวาล์วเกลียวสแตนเลส

มินิบอลวาล์วเกลียวสแตนเลส JOEPAI ไม่ใช่บอลวาล์วมาตรฐานในเวอร์ชันลดขนาดลงอย่างง่าย แต่เป็นองค์ประกอบควบคุมที่แม่นยำซึ่งสร้างขึ้นโดยเฉพาะสำหรับอุปกรณ์ขนาดกะทัดรัดและการใช้งานที่มีการไหลต่ำ ผลิตผ่านการหล่อการลงทุนด้วยตัวถังที่ขึ้นรูปในตัว ครอบคลุมขนาดรูที่กำหนดตั้งแต่ DN6 ถึง DN25 (1/8" ถึง 1") และมีจำหน่ายในวัสดุ SS304 และ SS316 เพื่อรองรับข้อกำหนดด้านความต้านทานการกัดกร่อนที่แตกต่างกัน ในขณะที่ยังคงรักษาข้อได้เปรียบหลักของบอลวาล์วมาตรฐานไว้ นั่นคือการทำงานที่รวดเร็ว 90° ความต้านทานการไหลเกือบเป็นศูนย์ และการปิดผนึกที่เชื่อถือได้ ทำให้สามารถลดขนาด น้ำหนัก และรอยเท้าในการติดตั้งลงได้อย่างมาก คุณลักษณะต่างๆ เช่น ก้านป้องกันการระเบิดเพื่อความปลอดภัยในการปฏิบัติงาน ที่นั่ง PTFE สำหรับประสิทธิภาพการรั่วซึมเป็นศูนย์ในระยะยาว และการรองรับมาตรฐานเกลียวหลายแบบ รวมถึง NPT, BSPP, BSPT ช่วยให้มั่นใจได้ถึงการผสานรวมที่ยืดหยุ่นเข้ากับระบบท่อทั่วโลก ไม่ว่าจะใช้ในเครื่องมือในห้องปฏิบัติการ เครื่องอัดอากาศขนาดเล็ก ท่อน้ำดื่ม หรือแผงควบคุมอัตโนมัติ JOEPAI Mini Ball Valve ให้การควบคุมการปิดเครื่องระดับอุตสาหกรรมที่เสถียร เชื่อถือได้ แม้ในสภาพแวดล้อมที่มีพื้นที่จำกัดมากที่สุด

มินิบอลวาล์วสแตนเลสคืออะไร?

โดยทั่วไปแล้ว มินิบอลวาล์วสแตนเลสหมายถึงวาล์วปิดแบบเปิดสี่ทางที่มีขนาดรูเจาะปกติตั้งแต่ DN6 ถึง DN25 (1/8" ถึง 1") ผลิตด้วยตัวเครื่องสแตนเลส 304 (CF8) หรือ 316 (CF8M)

หน้าที่หลักคือการเปิดหรือปิดท่อโดยการหมุนลูกบอลทรงกลมด้วยรูทะลุแบบวงกลม อยู่ในหมวดหมู่วาล์วปิด ไม่ใช่วาล์วควบคุม

เมื่อเปรียบเทียบกับบอลวาล์วมาตรฐาน ให้การเพิ่มประสิทธิภาพเชิงลึกในพื้นที่การติดตั้ง น้ำหนัก ต้นทุน และแรงบิดในการทำงาน ทำให้เหมาะอย่างยิ่งสำหรับการบูรณาการเข้ากับอุปกรณ์โมดูลาร์และระบบท่อขนาดกะทัดรัด

สถานการณ์การใช้งาน

เครื่องมือความแม่นยำในห้องปฏิบัติการ: การควบคุมการเปิด/ปิดสำหรับก๊าซหรือปริมาตรไมโครของเหลว ซึ่งต้องการปริมาตรที่ตายแล้วต่ำและการปนเปื้อนเป็นศูนย์

เครื่องอัดอากาศขนาดเล็กและระบบนิวแมติก: การปั่นความถี่สูงด้วยแรงบิดต่ำและอายุการใช้งานยาวนาน

น้ำดื่มและอุปกรณ์น้ำบริสุทธิ์: วัสดุ 316L พร้อมรูภายในขัดเงา ป้องกันการชะล้างโลหะหนัก

เครื่องวิเคราะห์สารเคมีและอุปกรณ์ทางเภสัชกรรม: ซีลป้องกันการกัดกร่อนเข้ากันได้กับกรดและด่างอ่อนต่างๆ

ในแง่มุมที่ละเอียดอ่อนของการผลิตภาคอุตสาหกรรมและชีวิตประจำวันมีอยู่ มักซ่อนองค์ประกอบสำคัญที่กำหนดประสิทธิภาพและคุณภาพ - มินิบอลวาล์วเกลียวสแตนเลส เป็นสมาชิกสำคัญของของไหล ระบบควบคุม มินิบอลวาล์วของเราได้กลายเป็น ส่วนที่ขาดไม่ได้ของอุตสาหกรรมสมัยใหม่ด้วยโครงสร้างที่ประณีต ประสิทธิภาพอันทรงประสิทธิภาพ และการใช้งานที่หลากหลาย บทความนี้จะ เจาะลึกหลักการทำงานของมินิบอลวาล์ว

หลักการทำงาน

มินิบอลวาล์วเกลียวสแตนเลสตามชื่อที่แนะนำคือบอลวาล์วประเภทหนึ่ง ขนาดกะทัดรัดและโครงสร้าง หลักการทำงานของมันคล้ายกับของก บอลวาล์วธรรมดา โดยส่วนประกอบหลักเป็นลูกบอลที่มีรูทะลุ (เรียกว่าบอลวาล์ว) ซึ่งหมุนเพื่อเปิดและปิดวาล์ว

เมื่อ รูทะลุบนทรงกลมอยู่ในแนวเดียวกับทางเข้าและทางออกของ วาล์วของเหลวสามารถไหลได้อย่างราบรื่นและวาล์วอยู่ในสถานะเปิด เปิด ตรงกันข้ามเมื่อทรงกลมหมุน 90 องศา รูทะลุจะถูกปิด โดยพื้นผิวการปิดผนึกทั้งสองด้านของตัววาล์วทำให้ของเหลวถูกตัด ปิดแล้ววาล์วก็ปิด

การหมุนอย่างง่ายนี้ไม่เพียงแต่ง่ายเท่านั้น ใช้งานได้ แต่ยังมีประสิทธิภาพการซีลที่ดีเยี่ยม ทำให้เหมาะอย่างยิ่ง ทางเลือกในการควบคุมการไหลของของไหล

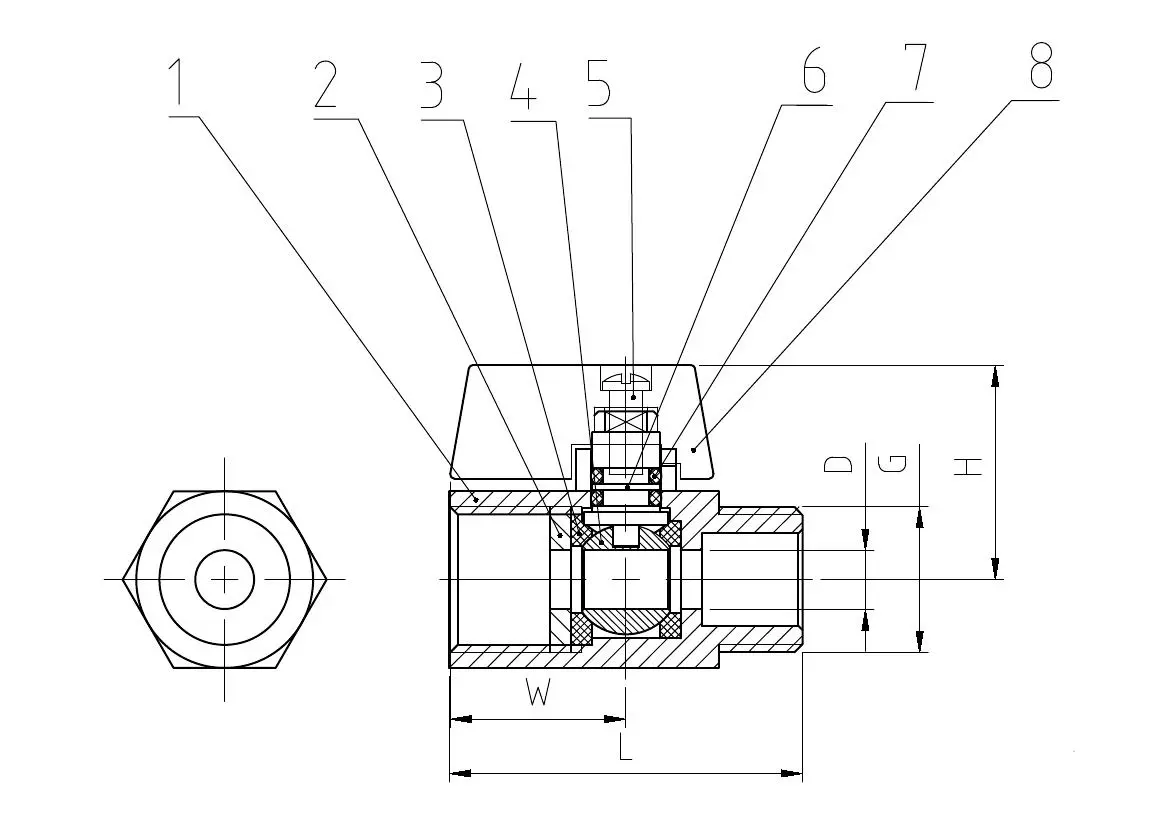

ชิ้นส่วนและวัสดุหลัก

มิติข้อมูลหลัก

คำถามที่พบบ่อย

1. แรงดันใช้งานสูงสุดสำหรับมินิบอลวาล์วนี้คือเท่าไร?

ได้รับการจัดอันดับที่ 1,000 WOG (PN63) เหมาะสำหรับน้ำ น้ำมัน ก๊าซ และระบบของไหลแรงดันต่ำถึงปานกลางส่วนใหญ่

2. จะเลือกระหว่าง SS304 และ SS316 ได้อย่างไร?

SS304 (CF8) — เหมาะสำหรับงานน้ำ น้ำมัน และก๊าซทั่วไป

SS316 (CF8M) — แนะนำสำหรับสภาพแวดล้อมที่มีคลอไรด์ น้ำทะเล หรือตัวกลางที่เป็นกรด ซึ่งให้ความต้านทานการกัดกร่อนที่เหนือกว่า

3. รองรับมาตรฐานเธรดใดบ้าง?

รองรับ NPT, BSPP, BSPT ทั้งหมด กรุณาระบุความต้องการของคุณเมื่อทำการสั่งซื้อ

4. ช่วงอุณหภูมิในการทำงานคือเท่าไร?

ช่วงมาตรฐาน: -20°C ถึง 200°C (-4°F ถึง 392°F) ที่นั่ง PTFE ช่วยให้มั่นใจได้ถึงการปิดผนึกที่มั่นคงตลอดช่วงทั้งหมด

สำหรับสภาวะที่มีอุณหภูมิสูง ที่นั่ง PPL มีจำหน่าย ซึ่งสามารถทนอุณหภูมิได้ถึง 300°C

5. เหมาะกับระบบน้ำดื่มหรือไม่?

ใช่. การผสมผสานวัสดุ SS316L + PTFE เหมาะสำหรับท่อน้ำดื่ม

6. คุณเสนอการปรับแต่ง OEM หรือ ODM หรือไม่?

ใช่. การปรับแต่งรวมถึงรูปแบบด้ามจับ การสลักลำตัว ขนาดความยาว และประเภทเกลียว

โปรดระบุแบบหรือข้อมูลจำเพาะของคุณ แล้วทีมวิศวกรของเราจะตอบกลับพร้อมวิธีแก้ปัญหาทางเทคนิคภายใน 24 ชั่วโมง
