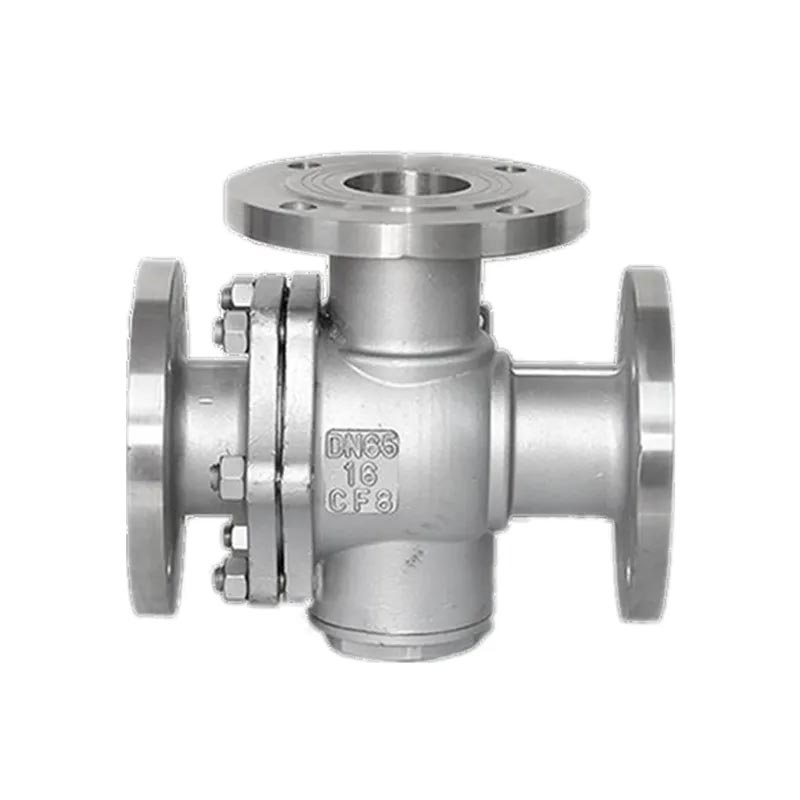

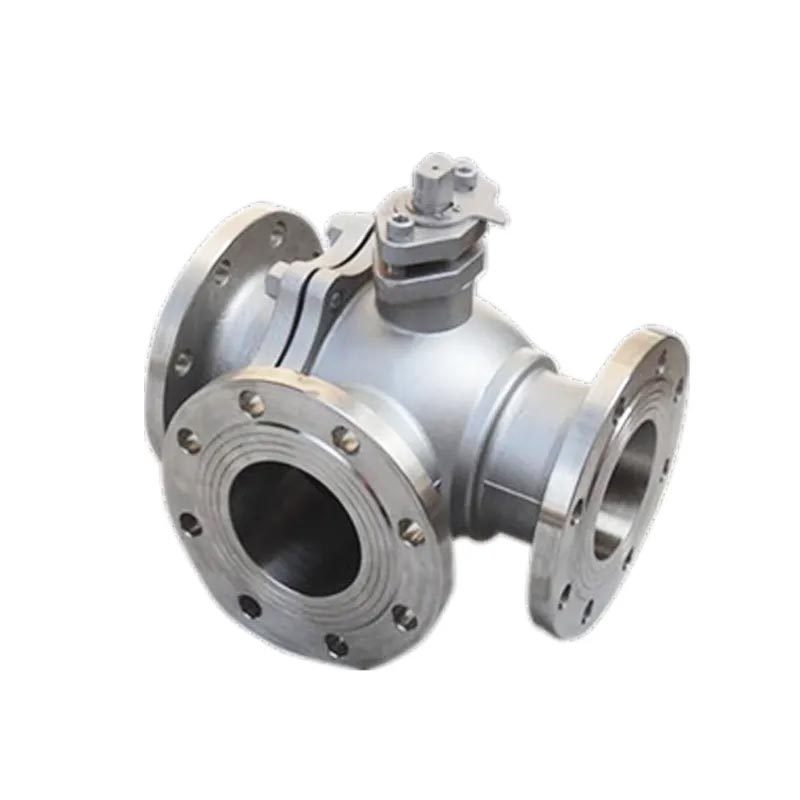

JOEPAI L/T พอร์ตสามทางวาล์วบอลแบบแปลนที่ผลิตในประเทศจีนได้กลายเป็นที่ต้องการ ส่วนประกอบสำหรับประสิทธิภาพสูงและการบำรุงรักษาต่ำในของเหลวหลายช่องทาง ระบบเนื่องจากการออกแบบการสลับช่องทางที่ยืดหยุ่นแข็งแรงและทนทาน โครงสร้างและความเข้ากันได้ของระบบอัตโนมัติได้พบกับการควบคุมการไหลอย่างกว้างขวางและ ข้อกำหนดการจัดสรรของเหลวภายใต้สภาพการทำงานที่ซับซ้อน
1. วาล์วบอลสามทางลมและพอร์ตบอลวาล์วสามทางนำมาใช้
โครงสร้างแบบบูรณาการในโครงสร้างด้วยประเภทการปิดผนึกของวาล์ว 4 ด้าน
ที่นั่งการเชื่อมต่อหน้าแปลนน้อยความน่าเชื่อถือสูงและการออกแบบที่มีน้ำหนักเบา
2. พอร์ตวาล์วบอลสามทางมีอายุการใช้งานที่ยาวนานความสามารถในการไหลสูง
และความต้านทานต่ำ
3. วาล์วลูกสามทางแบ่งออกเป็นสองประเภท: การแสดงเดี่ยวและสองเท่า
การแสดง ลักษณะของประเภทการแสดงเดียวคือเมื่อพลัง
แหล่งที่มาล้มเหลววาล์วบอลจะอยู่ในสถานะที่กำหนดโดยการควบคุม
ระบบ
4. วาล์วบอลปิดผนึกสามหรือสองที่นั่งมีโครงสร้างขนาดกะทัดรัดสวยงาม
รูปลักษณ์ประสิทธิภาพการปิดผนึกที่ดี มันสามารถตระหนักถึงสวิตช์การไหลใน
ท่อยังสามารถทำให้ทั้งสองช่องนั้นตั้งฉากกัน
การเชื่อมต่อหรือปิด
5. สลับสี่ที่นั่งปิดวาล์วบอลสามวาล์วไม่เพียง แต่จะตระหนักถึง
โฟลว์ยังสามารถทำให้สามช่องทางเชื่อมต่อซึ่งกันและกัน แต่ยัง
หากต้องการปิดช่องใด ๆ ที่เชื่อมต่อกับอีกสองช่องทางความยืดหยุ่น
สายควบคุมในการผสมกลางหรือปัด
| รูปร่าง | Type T, L สามทางวาล์วบอล |
| ภายในเส้นผ่านศูนย์กลางภายใน DN (มม.) | DN15-DN300 |
| ความดันเล็กน้อย | 1.6 2.5 4.0 ผลิตภัณฑ์ |
| ช่วงของเหลว | อากาศน้ำก๊าซน้ำมันและ ผลิตภัณฑ์ปิโตรเคมี |
| อุณหภูมิในการทำงาน | ซีลฮาร์ด: -40 --300 Soft Seal: -40-180 |
| การรั่วไหล | 0 สอดคล้องกับ ansib16.104standard |
| วัสดุหลัก | Valve Body: WCB 304 316 316L สปูล: 304 316 316L |
| รูปแบบที่นั่ง | สแตนเลสสตีลที่เคลื่อนย้ายได้อย่างหนัก Sof Seal PTFE |
| การเตรียมพื้นผิว | การขัด |
| ขนาด | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ขนาด | ใน | 2 | 2 1/2 | 3 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
| มม. | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | |
| L/L1 (RF/BW) | ใน | 17.75 | 20.00 | 22.75 | 26.5 | 36.00 | 40.25 | 50.00 | 56.00 | / | / |
| มม. | 451 | 508 | 578 | 673 | 914 | 1022 | 1270 | 1422 | / | / | |
| L2 (RTJ) | ใน | 17.88 | 21.25 | 23.00 | 26.88 | 36.50 | 40.88 | 50.88 | 56.88 | / | / |
| มม. | 454 | 540 | 584 | 683 | 927 | 1038 | 1292 | 1445 | / | / | |
| H | ใน | 7.50 | 9.00 | 11.00 | 14.12 | 15.75 | 18.88 | 20.50 | 26.38 | / | / |
| มม. | 190 | 230 | 280 | 360 | 400 | 480 | 520 | 670 | / | / | |
| W | ใน | 24 | 32 | 32 | 32 | 32 | 40 | 40 | 40 | / | / |
| มม. | 600 | 800 | 800 | 800 | 800 | 1000 | 1000 | 1000 | / | / | |
| wt (kg) | RF/RTJ | 68 | 95 | 120 | 185 | 675 | 1100 | 1650 | 2300 | / | / |
| BW | 54 | 74 | 91 | 122 | 555 | 918 | 1355 | 2950 | / | / | |
