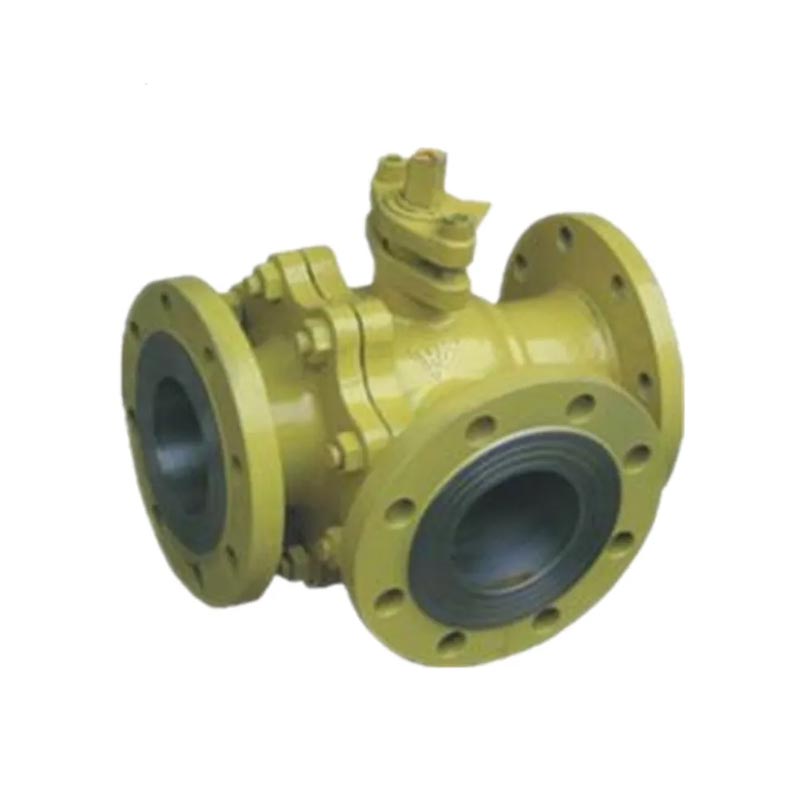

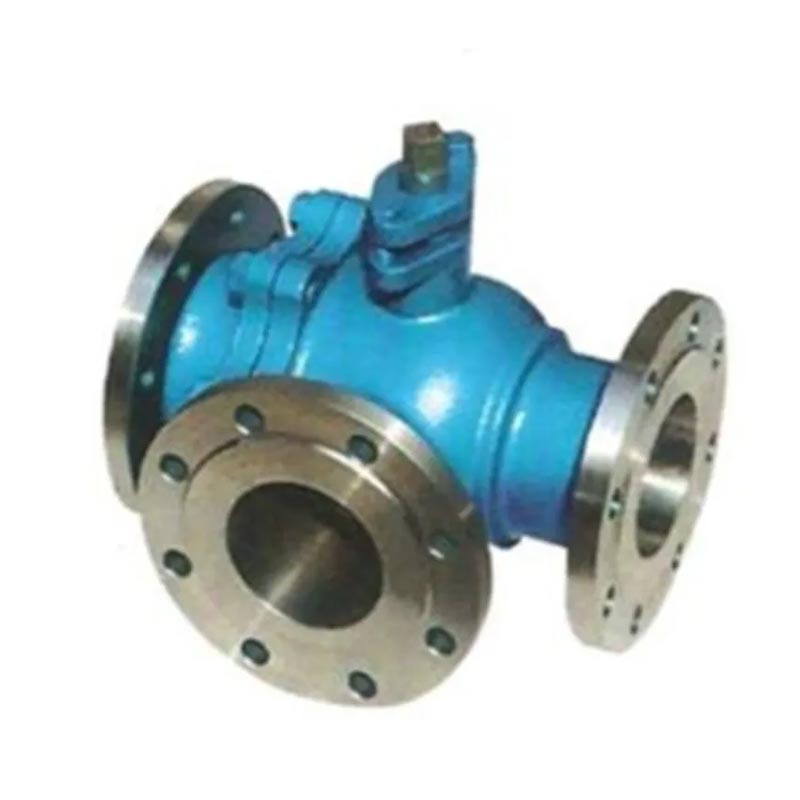

Joepai เหล็กคาร์บอนคุณภาพสูง Flanged วาล์วบอลสามทาง (วัสดุ WCB) ออกแบบมาสำหรับระบบอุตสาหกรรมที่ต้องใช้การสลับหลายช่องทางหรือ ฟังก์ชั่นการรวม รองรับโครงสร้างช่องรูปตัว T หรือรูปตัว L และ สามารถควบคุมทิศทางการไหลและอัตราการไหลของสื่อได้อย่างยืดหยุ่น ผลิตภัณฑ์ ตรงกับระดับความดันต่าง ๆ จาก PN16 ถึง PN40 และใช้หน้าแปลนมาตรฐาน สำหรับการเชื่อมต่อ มีการใช้กันอย่างแพร่หลายในปิโตรเลียมเคมีน้ำประปา พลังงานและกระบวนการท่อเพื่อให้ได้การสลับและระบบของเหลวที่มีประสิทธิภาพ การรวม

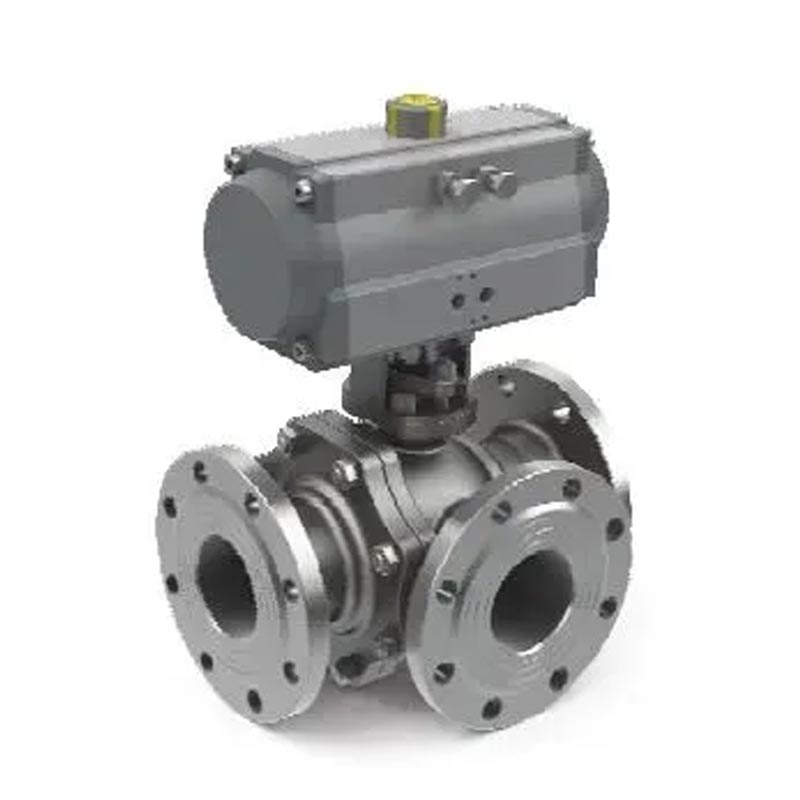

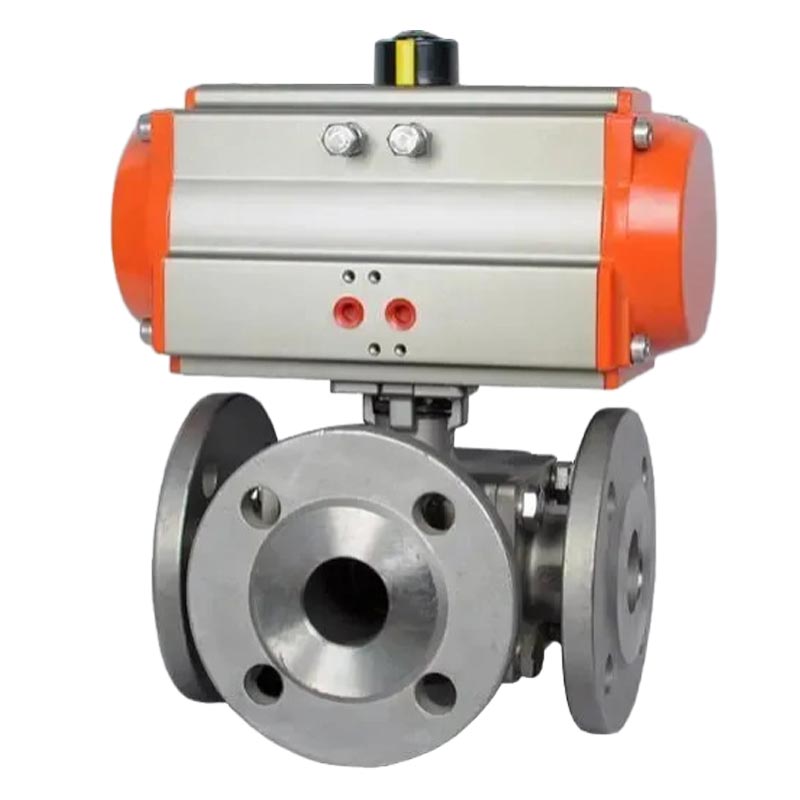

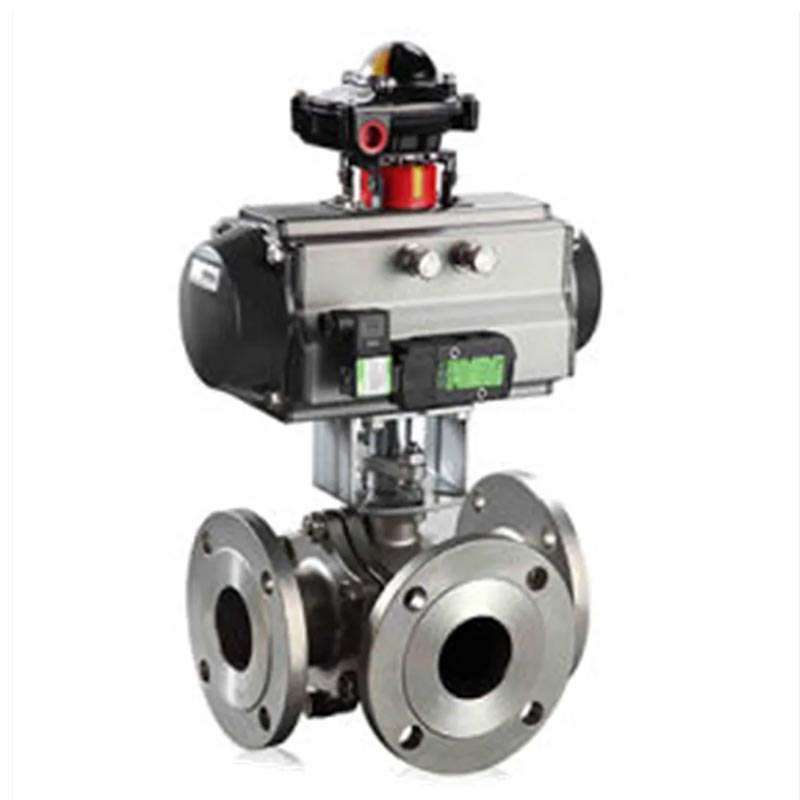

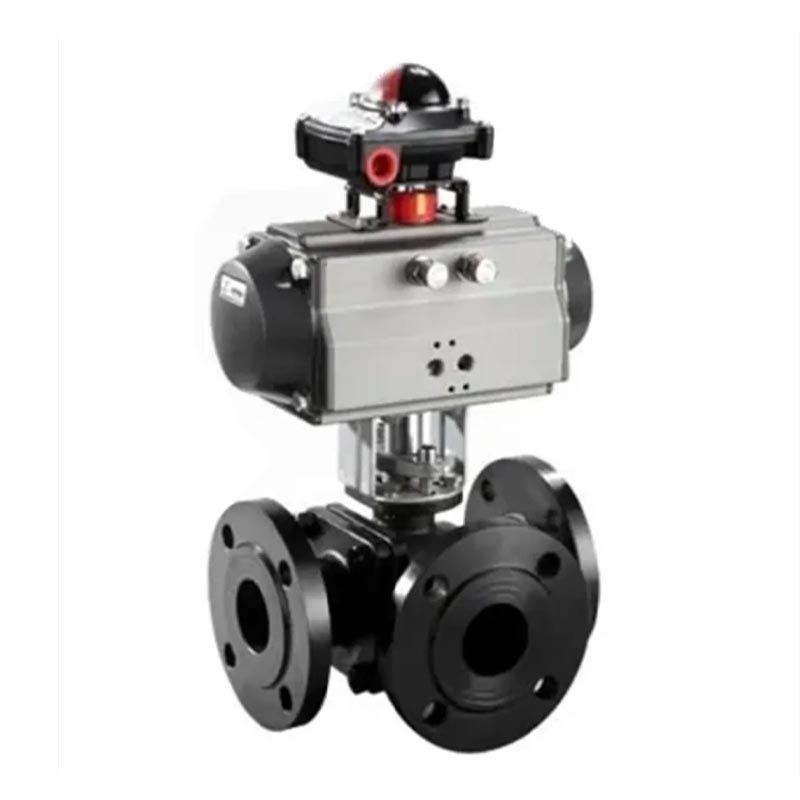

คาร์บอนเหล็กแปลนสามทางวาล์วบอลกับนิวเมติก
ตัวกระตุ้น
1. วัสดุคาร์บอนเหล็ก/SS304/316/304L/316L (WCB/CF8/CF8M/CF3/CF3M)
2. ขนาด 1/2 '' ~ 8 '' (DN15 ~ DN200)
3. ข้าราชการ ISO9001
4. พอร์ตลดพอร์ต
5. แรงดันทำงาน 150lb/pn16
6. การเชื่อมต่อสิ้นสุด rf flanging
7. อุณหภูมิการทำงาน -20 ~ 300ºC
8. น้ำขนาดกลางที่เหมาะสมก๊าซธรรมชาติน้ำมันและของเหลวกัดกร่อน
9. SEAL PTFE, RPTFE, ppl
10. ตัวเลือกล็อค
11. การตรวจสอบและทดสอบตาม API598
อื่น ๆ เรายังผลิตวาล์วบอลหน้าแปลนวาล์วประตูวาล์วลูกโลกตรวจสอบ
วาล์ว, วาล์วดับเพลิง, วาล์วบูสเตอร์, วาล์วลูกบอลเชื่อมอย่างเต็มที่ & y
เครื่องกรอง ฯลฯ
| รูปร่าง | Type T, L สามทางวาล์วบอล |
| ภายในเส้นผ่านศูนย์กลางภายใน DN (มม.) | DN15-DN300 |
| ความดันเล็กน้อย | 1.6 2.5 4.0 ผลิตภัณฑ์ |
| ช่วงของเหลว | อากาศน้ำก๊าซน้ำมันและ ผลิตภัณฑ์ปิโตรเคมี |
| อุณหภูมิในการทำงาน | ซีลฮาร์ด: -40 --300 Soft Seal: -40-180 |
| การรั่วไหล | 0 สอดคล้องกับ ansib16.104standard |
| วัสดุหลัก | Valve Body: WCB 304 316 316L สปูล: 304 316 316L |
| รูปแบบที่นั่ง | สแตนเลสสตีลที่เคลื่อนย้ายได้อย่างหนัก Sof Seal PTFE |
| การเตรียมพื้นผิว | การขัด |
| ขนาด | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ขนาด | ใน | 2 | 2 1/2 | 3 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
| มม. | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | |
| L/L1 (RF/BW) | ใน | 17.75 | 20.00 | 22.75 | 26.5 | 36.00 | 40.25 | 50.00 | 56.00 | / | / |
| มม. | 451 | 508 | 578 | 673 | 914 | 1022 | 1270 | 1422 | / | / | |
| L2 (RTJ) | ใน | 17.88 | 21.25 | 23.00 | 26.88 | 36.50 | 40.88 | 50.88 | 56.88 | / | / |
| มม. | 454 | 540 | 584 | 683 | 927 | 1038 | 1292 | 1445 | / | / | |
| H | ใน | 7.50 | 9.00 | 11.00 | 14.12 | 15.75 | 18.88 | 20.50 | 26.38 | / | / |
| มม. | 190 | 230 | 280 | 360 | 400 | 480 | 520 | 670 | / | / | |
| W | ใน | 24 | 32 | 32 | 32 | 32 | 40 | 40 | 40 | / | / |
| มม. | 600 | 800 | 800 | 800 | 800 | 1000 | 1000 | 1000 | / | / | |
| wt (kg) | RF/RTJ | 68 | 95 | 120 | 185 | 675 | 1100 | 1650 | 2300 | / | / |
| BW | 54 | 74 | 91 | 122 | 555 | 918 | 1355 | 2950 | / | / | |
1. ออกจากตำแหน่งสำหรับที่จับวาล์วเพื่อหมุน
2. ไม่สามารถใช้สำหรับการควบคุมปริมาณ
ควรติดตั้งวาล์วบอลที่มีกลไกการส่งสัญญาณตั้งตรง
หลักการทำงานของเหล็กกล้าคาร์บอนฟาดวาล์วบอลสามทางคือการหมุนวาล์วเพื่อให้เปิดหรือปิด สวิตช์วาล์วบอลมีน้ำหนักเบาขนาดเล็กสามารถทำเป็นเส้นผ่านศูนย์กลางขนาดใหญ่เชื่อถือได้ในการปิดผนึกโครงสร้างง่าย ๆ ง่ายต่อการบำรุงรักษาและพื้นผิวการปิดผนึกและพื้นผิวทรงกลมมักจะอยู่ในสถานะปิดซึ่งไม่สามารถกัดเซาะได้ง่ายโดยสื่อ พวกเขาใช้กันอย่างแพร่หลายในอุตสาหกรรมต่าง ๆ
วาล์วบอลสามทางส่วนใหญ่จะใช้ในท่อเพื่อตัดแจกจ่ายและเปลี่ยนทิศทางการไหลของสื่อ
วาล์วบอลสามทางเป็นวาล์วบอลแบบใหม่ซึ่งมีข้อได้เปรียบที่เป็นเอกลักษณ์ในโครงสร้างเช่นการเปิดและปิดแบบไม่มีแรงเสียดทานการปิดผนึกต่ำและการเปิดและแรงบิดปิดขนาดเล็ก สิ่งนี้สามารถลดข้อกำหนดของแอคทูเอเตอร์ประกอบ
ติดตั้งแอคชูเอเตอร์ไฟฟ้าแบบหลายเทิร์นมันสามารถปรับและตัดสื่อได้อย่างแน่นหนา ใช้กันอย่างแพร่หลายกับสภาพการทำงานเช่นปิโตรเลียมสารเคมีน้ำประปาในเมืองและการระบายน้ำที่ต้องตัดอย่างเข้มงวด
