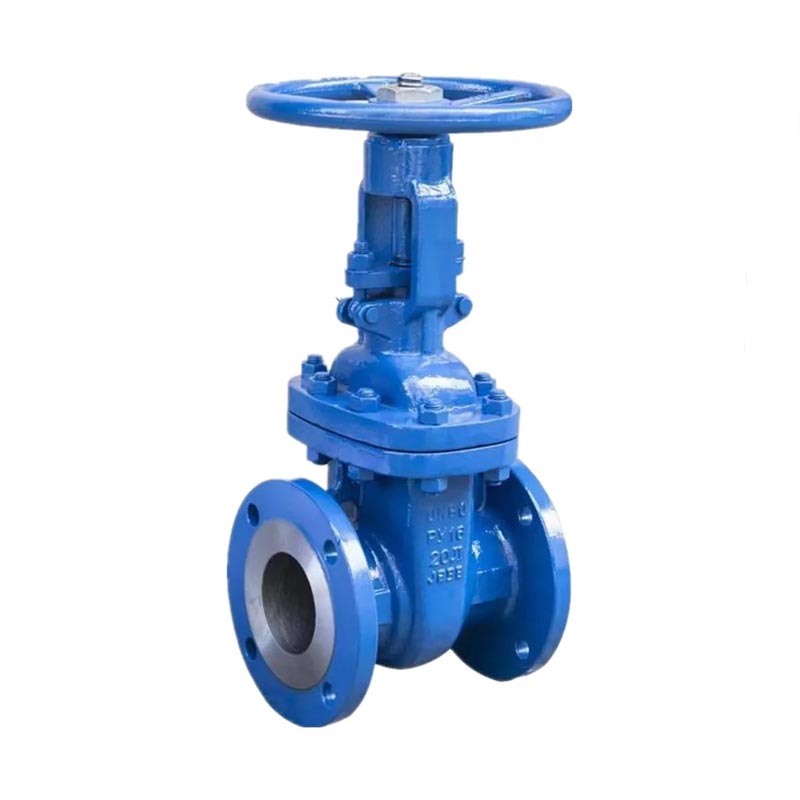

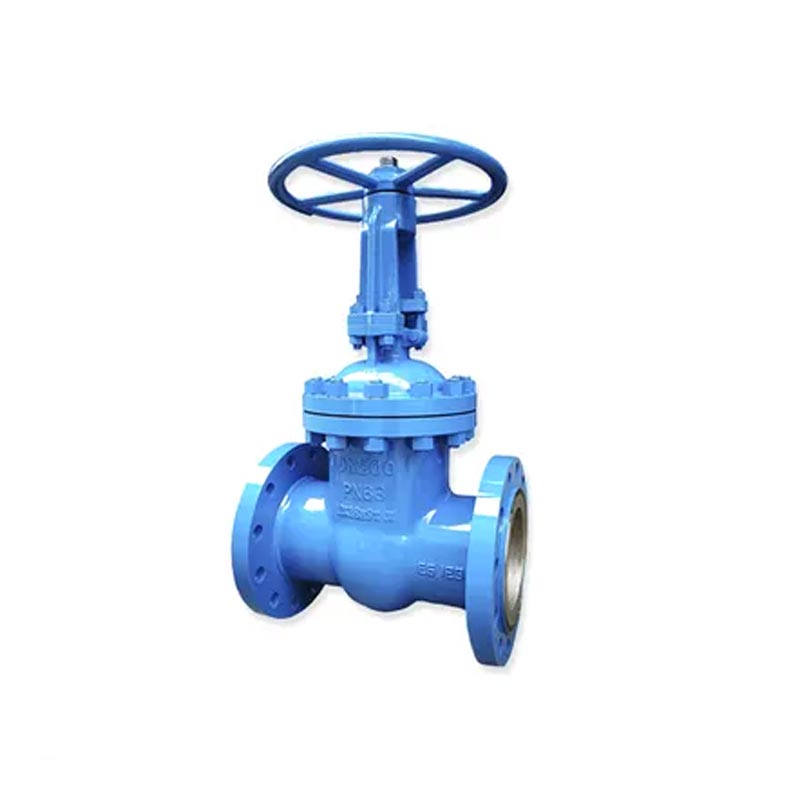

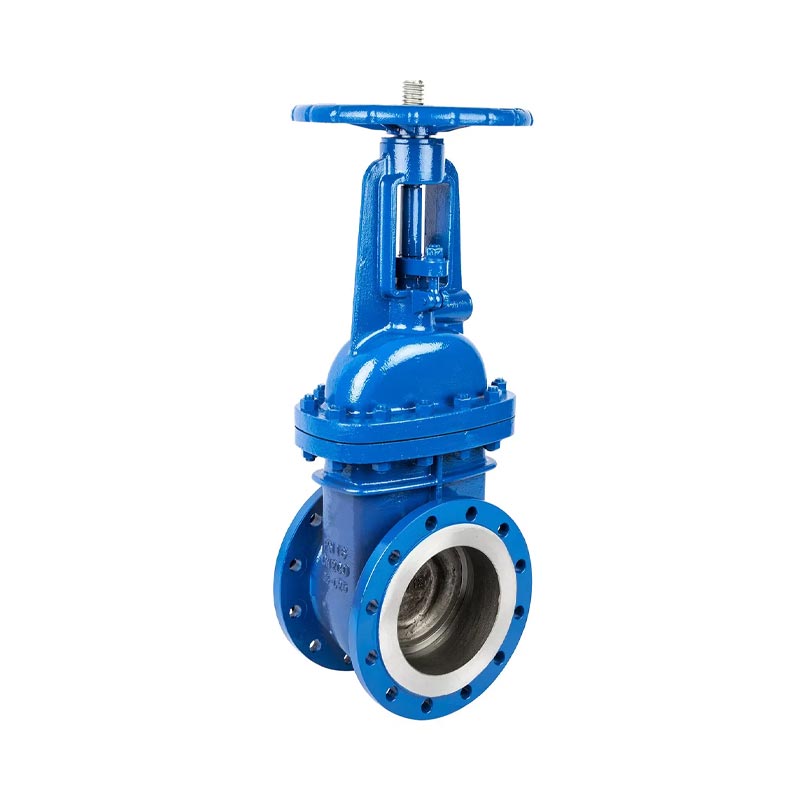

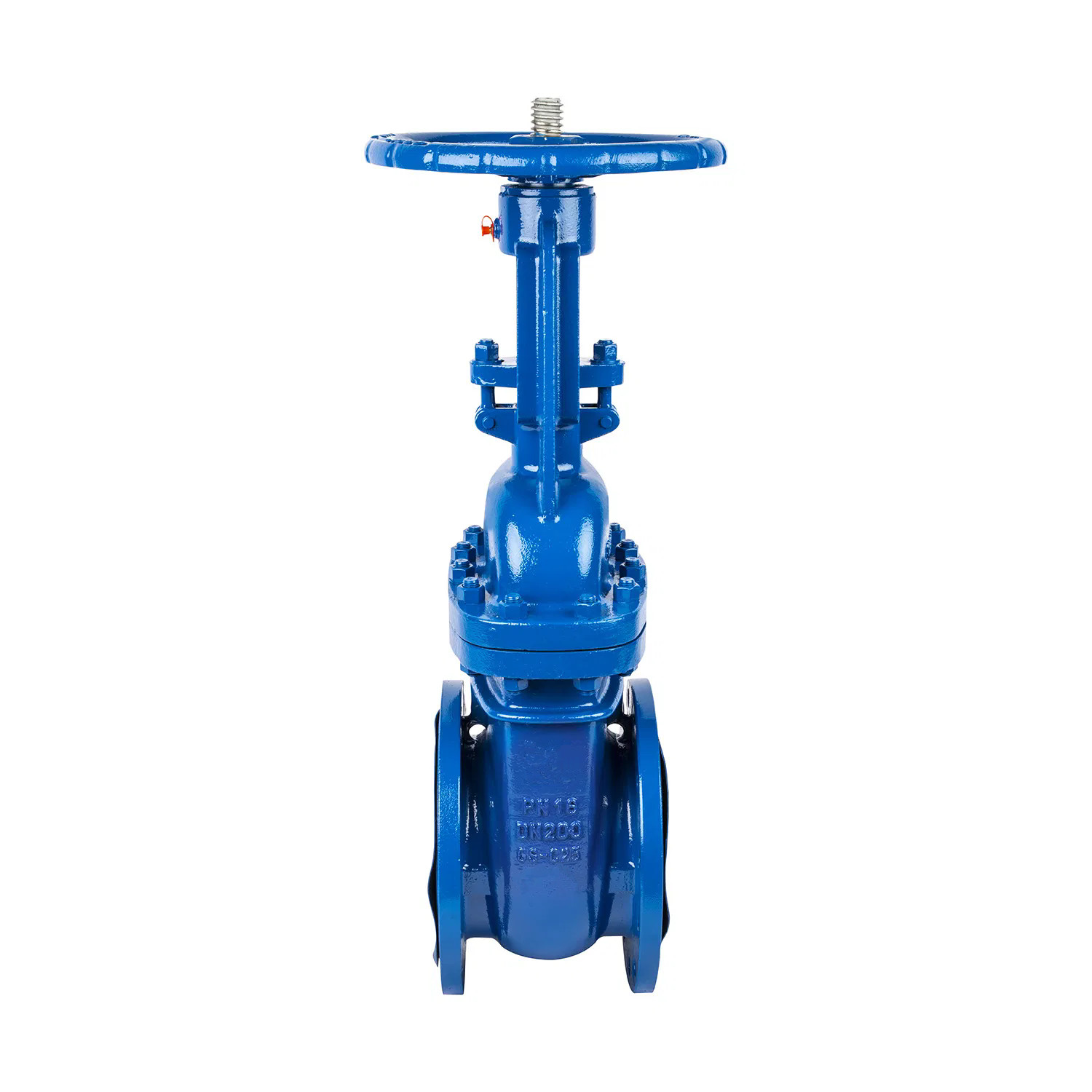

Joepai ทนทาน GS-C25 WCB DIN DIN วาล์วประตูหน้าแปลน PN16 ทำจากเหล็กกล้าคาร์บอนหล่อการหล่อเป็นกระบวนการผลิตที่เกี่ยวข้องกับการเทโลหะหลอมเหลวลงในแม่พิมพ์ที่ออกแบบไว้ล่วงหน้าและช่วยให้มันกลายเป็นรูปร่างที่ต้องการ กล่าวอีกนัยหนึ่งมันเป็นวิธีการสร้างโลหะโดยการเติมโพรงแม่พิมพ์ด้วยวัสดุของเหลวซึ่งจะทำให้เย็นลงและแข็งตัวลงในส่วนที่เสร็จแล้วด้วยคุณสมบัติเชิงกลที่เฉพาะเจาะจงรูปทรงเรขาคณิตและขนาด
การหล่อสามารถผลิตส่วนประกอบที่ซับซ้อนและซับซ้อนด้วยความแม่นยำในมิติสูงทำให้เหมาะสำหรับการผลิตจำนวนมาก มันไม่จำเป็นต้องมีการตัดเฉือนอย่างกว้างขวางในหลาย ๆ กรณีและอนุญาตให้มีการสร้างชิ้นส่วนที่มีโพรงภายในหรือส่วนกลวง ในขณะที่ชิ้นส่วนที่หล่ออาจมีความแข็งแรงเชิงกลลดลงเมื่อเทียบกับการตีลังกาความก้าวหน้าในเทคนิคการคัดเลือกนักแสดง (เช่นการคัดเลือกนักลงทุนการหล่อตายและการหล่อทราย) มีการปรับปรุงประสิทธิภาพของพวกเขาอย่างมีนัยสำคัญทำให้พวกเขาใช้กันอย่างแพร่หลายในอุตสาหกรรมเช่นยานยนต์การบินและอวกาศและการผลิตเครื่องจักร
วัสดุ GS-C25/ASTM A216 WCB คุณภาพการหล่อสูงการบีบอัดที่ยอดเยี่ยม
ความแข็งแกร่ง
Din Flange Standard Design เข้ากันได้กับท่อส่งตลาดยุโรป
ระบบ
การตัดเฉือนที่แม่นยำของโครงสร้างรางประตูประตูการเปิดที่ราบรื่นและ
การปิดตำแหน่งที่แม่นยำ
ประตูลิ่มยืดหยุ่นเป็นตัวเลือกเพื่อเพิ่มความสามารถในการปิดผนึกการปิดผนึก
การเชื่อมต่อ Flange End, การติดตั้งง่าย, ค่าบำรุงรักษาต่ำ
ความต้านทานอุณหภูมิและความดันที่ดีการทำงานที่มั่นคงและเชื่อถือได้
| รายการ | ข้อมูลจำเพาะ |
| เส้นผ่าศูนย์กลางเล็กน้อย | DN50 - DN600 (ปรับแต่งขนาดใหญ่ขึ้น) |
| คะแนนความดัน | PN16 (ตัวเลือก PN10 / PN25) |
| มาตรฐานหน้าแปลน | EN 1092-1 ของคุณ |
| วัสดุร่างกาย | GS-C25 / WCB |
| วัสดุก้าน | SS410 / 20CR13 / สแตนเลสเสริม |
| การปิดผนึกที่นั่ง | 13CR / สแตนเลส / สเตลไลท์ (hardfaced, เสริม) |
| สื่อที่ใช้งานได้ | น้ำ, ไอน้ำ, น้ำมัน, อากาศ, ก๊าซธรรมชาติ ฯลฯ |
| อุณหภูมิการทำงาน | -20 ℃ ~ +425 ℃ (ขึ้นอยู่กับวัสดุปิดผนึก) |
| ประเภทการดำเนินงาน | Handwheel / Gearbox / Electric / Aumatic |
| มาตรฐานทดสอบ | ใน 12266-1 / API 598 / GB / T 13927 |
| เลขที่. | ชื่อชิ้นส่วน | วัสดุ | |
| 01 | ร่างกาย | ASTM A216WCB | GS-C25, CF8, CF8M |
| 02 | แหวนที่นั่ง | ASTM A216+13CR | |
| 03 | ลิ่ม | ASTM A216+13CR | |
| 04 | ลำต้น | ASTM A276 420 | 13cr.f304, f316 |
| 05 | ปะเก็น | 304+กราไฟท์ | GS-C25, CF8, CF8M |
| 06 | ฝากระโปรง | ASTM A216WCB | |
| 07 | หัวรุนแรง | ASTM A193 B7 | ASTM A193-B8 |
| 08 | ถั่ว | ASTM A194 2H | ASTM A194-8 |
| 09 | เบาะหลัง | ASTM A216+13CR | |
| 10 | หัวรุนแรง | ASTM A193 B7 | |
| 11 | ถั่ว | ASTM A194 2H | |
| 12 | แอก | ASTM A216WCB | |
| 13 | การบรรจุหีบห่อ | กราไฟท์ | |
| 14 | เข็มหมุด | ASTM A276 410 | C.S SS304 SS316 |
| 15 | กลอนต่อม | ASTM A193 B7 | |
| 16 | น๊อต | ASTM A194 2H | |
| 17 | การชุบบังโถง | ASTM A276 410 | |
| 18 | ต่อม | ASTM A216WCB | |
| 19 | การแบก | ASTM A29 | A105, F304, F316 |
| 20 | น็อตลำต้น | zcual10fe3 บรอนซ์ | บรอนซ์, SS304, SS316 |
| 21 | เครื่องหล่อลื่น | Cu | ทองเหลือง |
| 22 | น็อตรักษา | ค. | |
| 23 | ล้อมือ | ASTM A47 | A105, F304, F316 |
| 24 | H.W. น็อตล็อค | ค. | 25#, SS304, SS316 |
| ความดัน (MPA): PN 1.6 MPa | |||
| ขนาด (DN) | ความยาวของตัวต่อตัว | ความสูง (เปิด) | น้ำหนัก (กิโลกรัม) |
| 50 | 150 | 305 | 15 |
| 65 | 170 | 354 | 17 |
| 80 | 180 | 402 | 23 |
| 100 | 190 | 437 | 43 |
| 125 | 200 | 496 | 51 |
| 150 | 210 | 541 | 68 |
| 200 | 230 | 699 | 105 |
| 250 | 250 | 815 | 176 |
| 300 | 270 | 914 | 285 |
| 350 | 290 | 1189 | 356 |
| 400 | 310 | 1350 | 568 |
| 450 | 330 | 1680 | 702 |
| 500 | 350 | 1907 | 895 |
| 600 | 390 | 2050 | 1045 |
| ความดัน (MPA): PN 2.5 MPa | |||
| ขนาด (DN) | ความยาวของตัวต่อตัว | ความสูง (เปิด) | น้ำหนัก (กิโลกรัม) |
| 50 | 150 | 325 | 20 |
| 65 | 170 | 363 | 30 |
| 80 | 180 | 415 | 39 |
| 100 | 190 | 453 | 58 |
| 125 | 200 | 505 | 80 |
| 150 | 210 | 556 | 101 |
| 200 | 230 | 744 | 190 |
| 250 | 250 | 865 | 290 |
| 300 | 270 | 948 | 405 |
| 350 | 290 | 1269 | 510 |
| 400 | 310 | 1450 | 650 |
| 450 | 330 | 1680 | 702 |
| 500 | 350 | 1907 | 895 |
| 600 | 390 | 2050 | 1045 |
