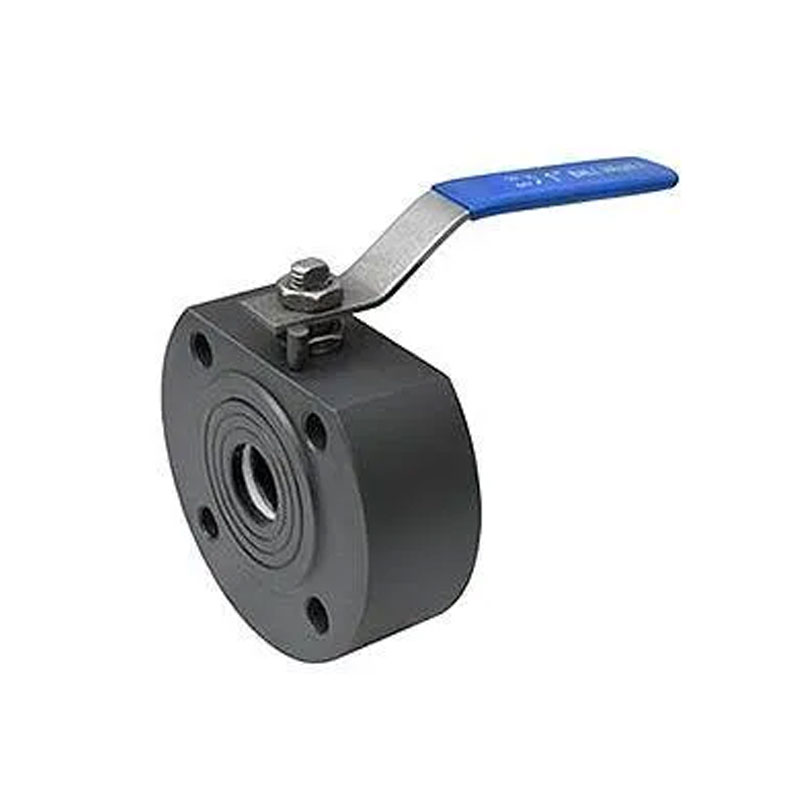

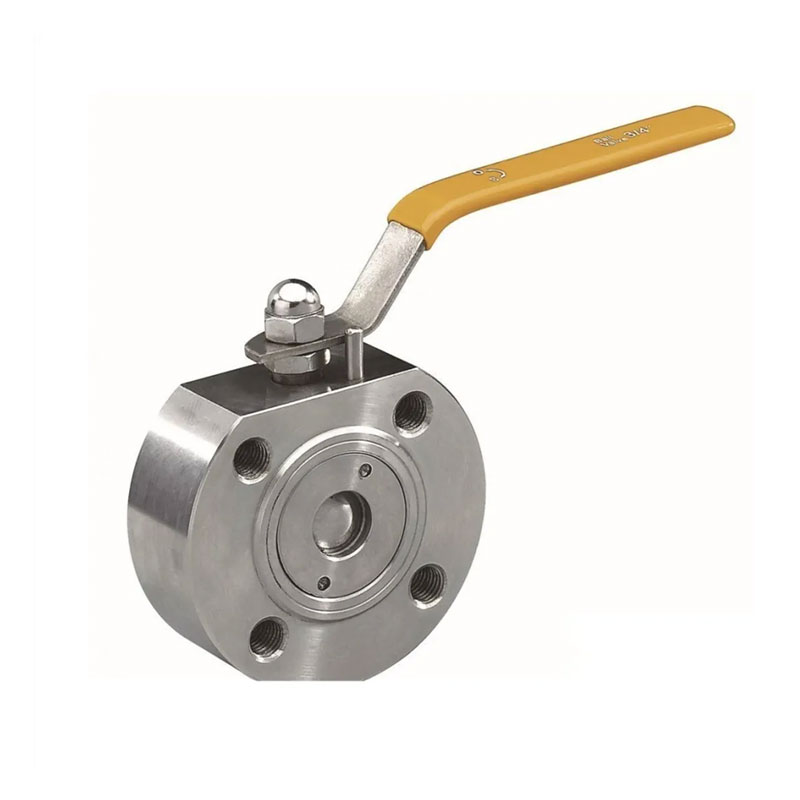

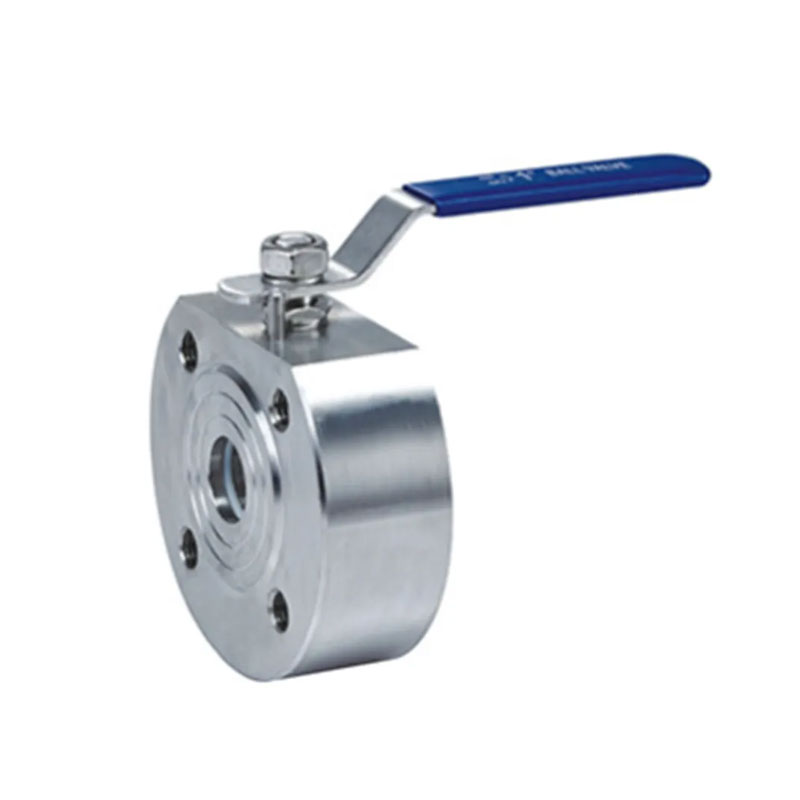

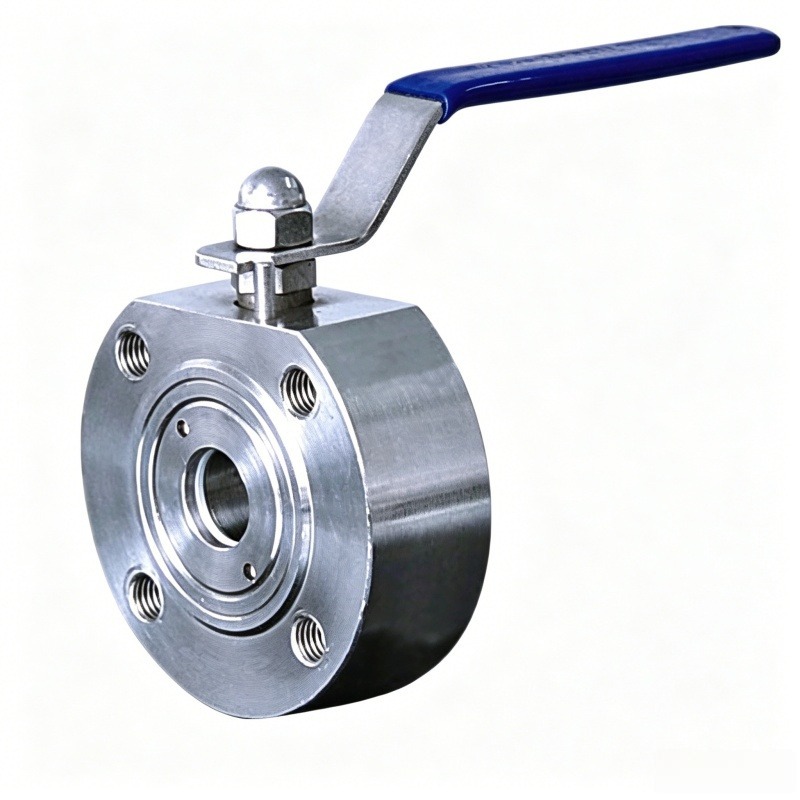

ผลิตภัณฑ์บอลวาล์วหน้าแปลนเวเฟอร์เหล็กหลอม JOEPAI ที่ทนทานมี ลักษณะหลายประการ เช่น โครงสร้างที่กะทัดรัด รูปลักษณ์สวยงาม การควบคุมอัจฉริยะ ประสิทธิภาพดีเยี่ยม คุณภาพดี และใช้งานง่าย บอลวาล์วหน้าแปลนเวเฟอร์เหล็กหลอม 1PC เป็นบอลวาล์วที่ดำเนินการด้วยตนเอง ด้วยมุมการหมุน 90° มีประสิทธิภาพการซีลที่ดีเยี่ยม มีอัตราการไหลสูง ความจุ ค่าสัมประสิทธิ์ความต้านทานการไหลต่ำ โครงสร้างเรียบง่าย ง่าย การบำรุงรักษาและอายุการใช้งานที่ยาวนาน มักจะใช้บอลวาล์วแบบชิ้นเดียว ในการใช้งานที่มีข้อกำหนดการปิดผนึกที่เข้มงวด นอกจากการควบคุมแล้ว ตัวกลางก๊าซ ของเหลว และไอน้ำ ยังเหมาะสำหรับการควบคุมสิ่งปฏิกูลอีกด้วย และสื่อที่มีเส้นใยเจือปน

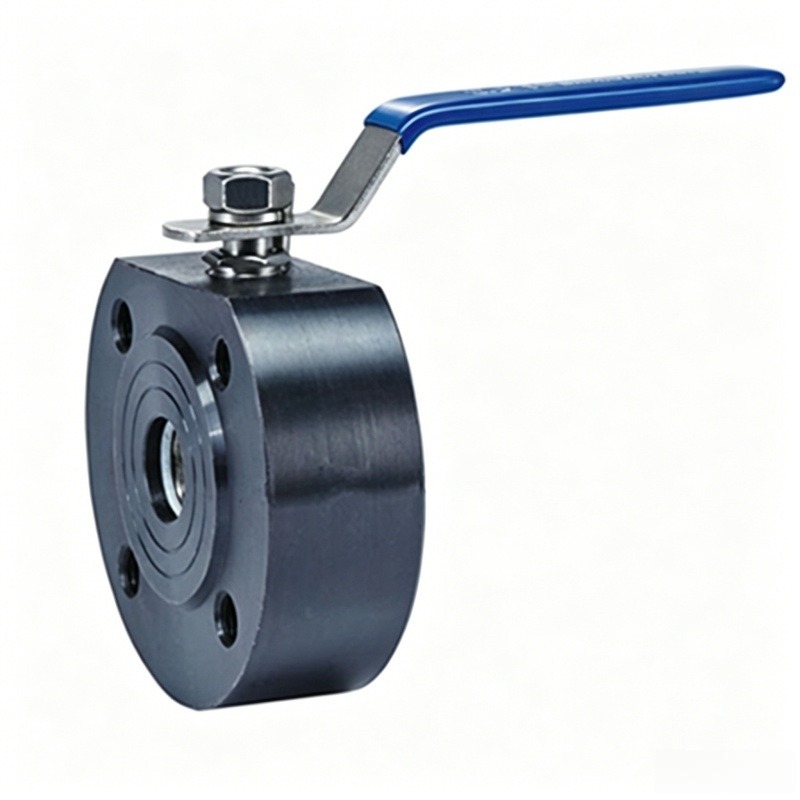

วัสดุหลัก: เหล็กกล้าคาร์บอนฟอร์จ (A105/LF2)
ตัวเครื่องมีแถบสเปรย์
ติดตั้งปลายหน้าแปลนแคลมป์ระหว่างหน้าแปลน ANSI/DIN/JIS
PTFE/RPTFE/บ่าวาล์วโลหะ (อุปกรณ์เสริม)
สูงถึง 2,500 PSI (PN100)
ช่วงอุณหภูมิ:- 29 ° C ถึง +250 ° C
น้ำหนักเบาและประหยัดพื้นที่
เอพีไอ 598/EN 12266-1
การปรับแต่ง: ให้รูรับแสง การออกแบบด้ามจับ หรือการติดตั้งแอคชูเอเตอร์
ตามความต้องการ
JOEPAI Valve เป็นผู้ผลิตบอลวาล์วหน้าแปลนเวเฟอร์เหล็กหลอม 1PC ซึ่งมีสำนักงานใหญ่ในเหวินโจว ประเทศจีน พัฒนาจากโรงงาน Jingyue Valve ก่อตั้งขึ้นในปี 2546 ด้วย ISO 9001, CE, และการรับรอง KC โรงงานของเราผสมผสานการใช้เครื่องจักร CNC การออกแบบ 3D (UG/CAD) และการทดสอบแรงดัน/เคมีให้เสร็จสมบูรณ์เพื่อให้ปรับแต่งได้ โซลูชั่นการควบคุมการไหลทางวิศวกรรมสำหรับลูกค้าในยุโรป เกาหลีใต้ ออสเตรเลีย เอเชียตะวันออกเฉียงใต้ และตะวันออกกลาง JOEPAI คือความไว้วางใจของคุณ พันธมิตรในโครงการท่อส่งอุตสาหกรรม
| เลขที่ | ชื่อชิ้นส่วน | วัสดุ |
| 1 | ร่างกาย | เอสเอส/SUS304 |
| 2 | หมวก | เอสเอส/SUS304 |
| 3 | ที่นั่ง | ไฟเบอร์ |
| 4 | ลูกบอล | เอสเอส304/เอสเอส316 |
| 5 | ก้าน | เอสเอส304/เอสเอส316 |
| 6 | ปะเก็น | ไฟเบอร์ |
| 7 | โอริง | ไวตัน |
| 8 | การบรรจุ | ไฟเบอร์ |
| 9 | ต่อม | เอสเอส/SUS304 |
| 10 | สเตมนัท | เอสเอส/SUS304 |
| 11 | รับมือ | เอสเอส |
| 12 | หยุดปักหมุด | เอสเอส/SUS304 |

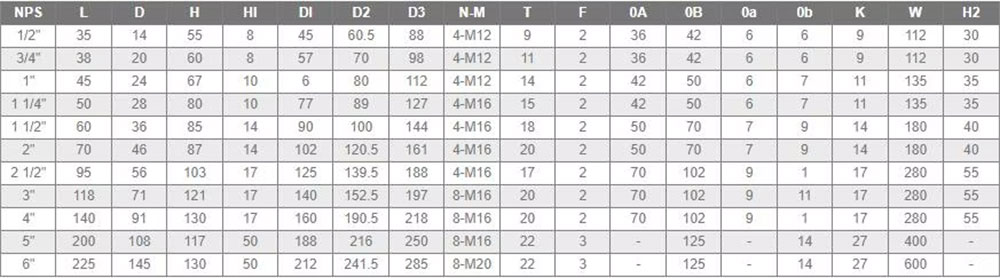

| กรมอุทยานฯ | ลิตร (มม.) | ง (มม.) | อืม) | สูง (มม.) | DI (มม.) | D2 (มม.) | D3 (มม.) | น.เอ็ม | ที (มม.) | เอฟ (มม.) | โอเอ (มม.) | โอบี (มม.) | 0a (มม.) | 0b (มม.) | เค (มม.) | ก (มม.) | H2 (มม.) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 35 | 14 | 55 | 8 | 45 | 60.5 | 88 | 4-M12 | 9 | 2 | 36 | 42 | 6 | 6 | 9 | 112 | 30 |
| 3/4" | 38 | 20 | 60 | 8 | 57 | 70 | 98 | 4-M12 | 11 | 2 | 36 | 42 | 6 | 6 | 9 | 112 | 30 |
| 1" | 45 | 24 | 67 | 10 | 6 | 80 | 112 | 4-M12 | 14 | 2 | 42 | 50 | 6 | 7 | 11 | 135 | 35 |
| 1 1/4" | 50 | 28 | 80 | 10 | 77 | 89 | 127 | 4-M16 | 15 | 2 | 42 | 50 | 6 | 7 | 11 | 135 | 35 |
| 1 1/2" | 60 | 36 | 85 | 14 | 90 | 100 | 144 | 4-M16 | 18 | 2 | 50 | 70 | 7 | 9 | 14 | 180 | 40 |
| 2" | 70 | 46 | 87 | 14 | 102 | 120.5 | 161 | 4-M16 | 20 | 2 | 50 | 70 | 7 | 9 | 14 | 180 | 40 |
| 2 1/2" | 95 | 56 | 103 | 17 | 125 | 139.5 | 188 | 4-M16 | 17 | 2 | 70 | 102 | 9 | 11 | 17 | 280 | 55 |
| 3" | 118 | 71 | 121 | 17 | 140 | 152.5 | 197 | 8-M16 | 20 | 2 | 70 | 102 | 9 | 11 | 17 | 280 | 55 |
| 4" | 140 | 91 | 130 | 17 | 160 | 190.5 | 218 | 8-M16 | 20 | 2 | 70 | 102 | 9 | 11 | 17 | 280 | 55 |
| 5" | 200 | 108 | 117 | 50 | 188 | 216 | 250 | 8-M16 | 22 | 3 | - | 125 | - | 14 | 27 | 400 | - |
| 6" | 225 | 145 | 130 | 50 | 212 | 241.5 | 285 | 8-M20 | 22 | 3 | - | 125 | - | 14 | 27 | 600 | - |
