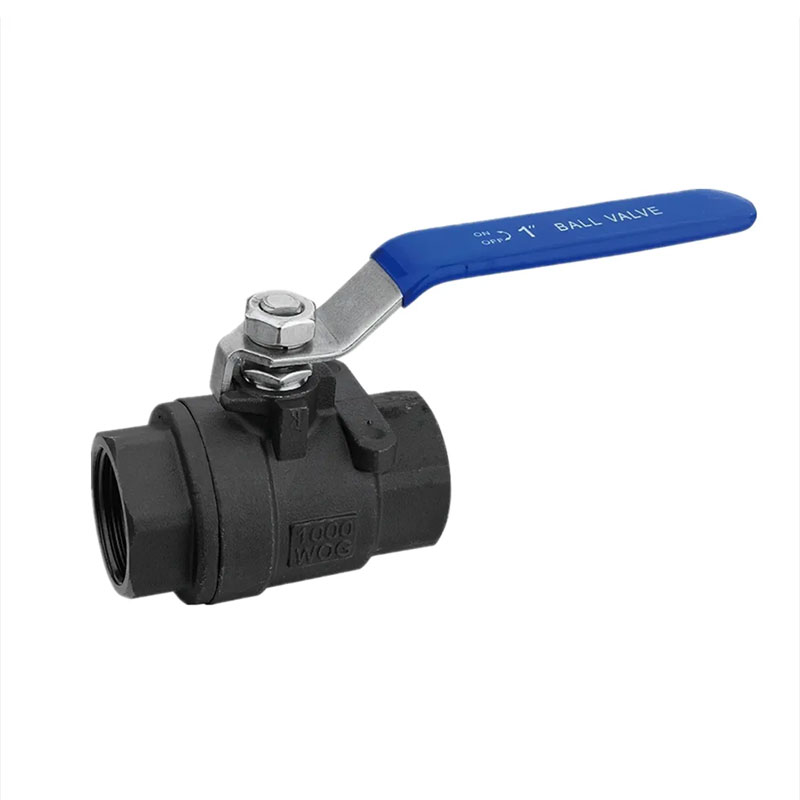

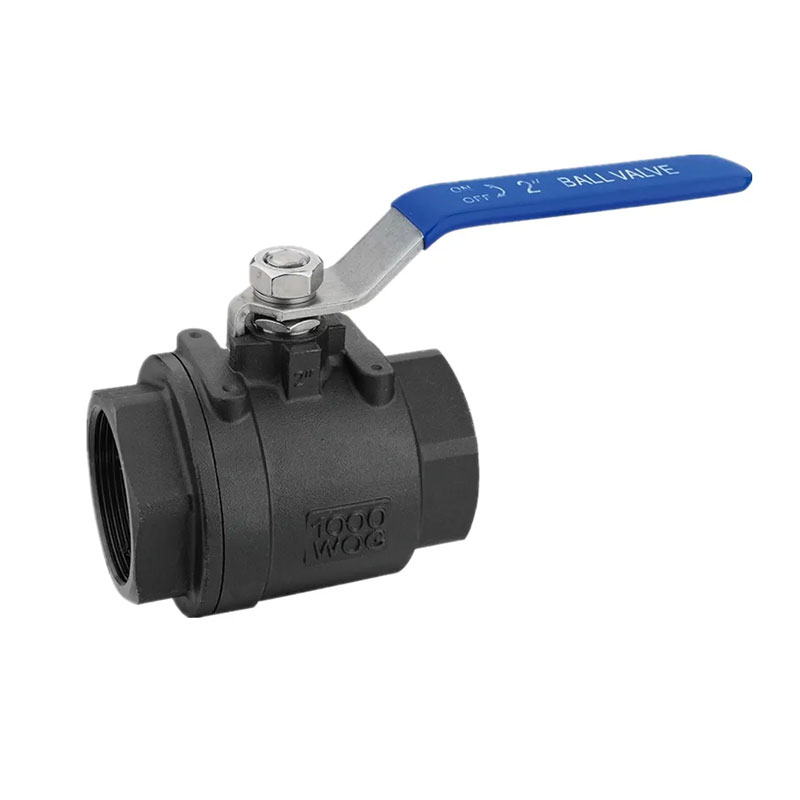

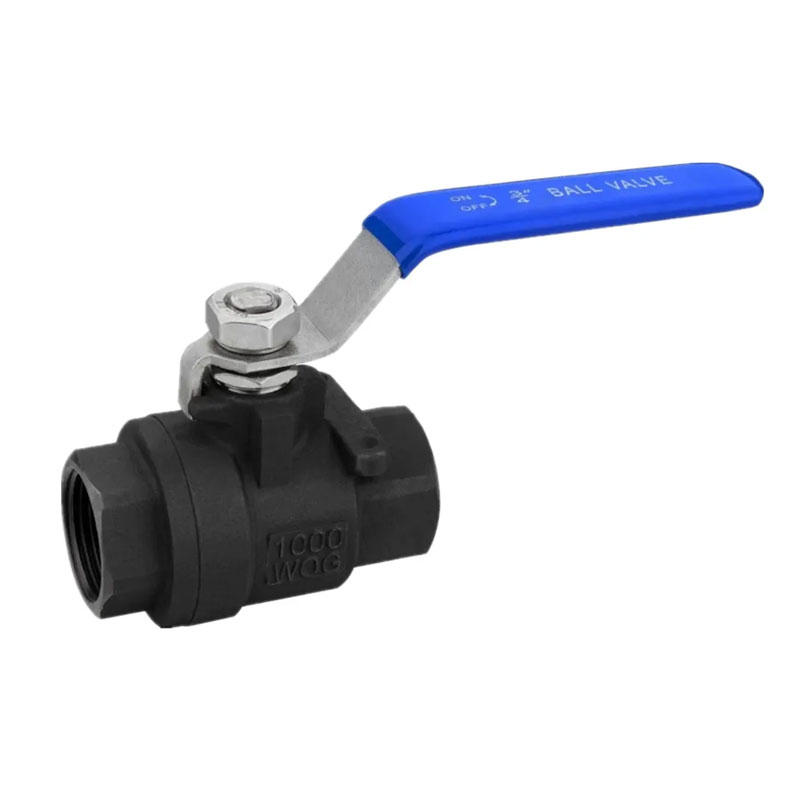

บอลวาล์ว 1,000PSI PN64 2PC ที่ผลิตจาก JOEPAI มีรูเต็ม การออกแบบที่รับประกันการไหลที่ไม่จำกัดพร้อมการสูญเสียแรงดันน้อยที่สุดเมื่อรวมเข้าด้วยกัน ไหลเต็มรูพร้อมความทนทานต่อแรงดันสูง เหมาะอย่างยิ่งสำหรับ การใช้งานทางอุตสาหกรรมที่เข้มงวด ตรงตามมาตรฐานเกลียวระดับโลก และสามารถทำได้ ต้านทานการกัดกร่อนและความเครียดที่อุณหภูมิสูง
| พารามิเตอร์ | ข้อมูลจำเพาะ |
| ช่วงขนาด | 1/4” – 4” (DN8–DN100) |
| ระดับความดัน | 1,000 ปอนด์ต่อตารางนิ้ว / PN64 |
| ประเภทการเชื่อมต่อ | BSP / NPT / BSPT |
| วัสดุตัวเครื่อง | WCB/SS304/SS316 |
| บอลและก้าน | สแตนเลสที่เป็นของแข็ง |
| วัสดุที่นั่ง | PTFE / RPTFE / PPL |
| ช่วงอุณหภูมิ | -25°C ถึง +180°C-25°C ถึง +180°C (PTFE); สูงกว่าด้วยเบาะนั่ง RPTFE หรือ PPL |
| สื่อการทำงาน | น้ำ น้ำมัน แก๊ส ไอน้ำ สารเคมี |
| การดำเนินการ | อุปกรณ์ล็อคแบบแมนนวล / เสริม |
บอลวาล์วสองชิ้นหรือที่เรียกว่าบอลวาล์วเปิดเร็วภายใน บอลวาล์วเกลียวหรือบอลวาล์วขนาดเล็ก
ในตำแหน่งปิด ลูกบอลจะถูกกดให้แน่นกับบ่าวาล์ว
โดยแรงดันเชิงกลที่กระทำโดยก้านวาล์ว
เมื่อหมุนวงล้อจักรทวนเข็มนาฬิกา ก้านวาล์วจะเคลื่อนเข้ามา
ทิศทางตรงกันข้าม และระนาบเชิงมุมด้านล่างทำให้ลูกบอลหลุดออก
จากบ่าวาล์ว
ก้านวาล์วยังคงยกขึ้นและโต้ตอบกับหมุดนำที่อยู่ด้านใน
ร่องเกลียวของก้านวาล์วทำให้ลูกบอลเริ่มหมุน
ไร้แรงเสียดทาน
จนกระทั่งถึงตำแหน่งเปิดเต็มที่ ก้านวาล์วจะถูกยกขึ้นไปที่
ตำแหน่งจำกัด และลูกบอลจะหมุนไปยังตำแหน่งเปิดเต็มที่
เมื่อปิด ให้หมุนวงล้อจักรตามเข็มนาฬิกา และก้านวาล์วจะเริ่มหมุน
ลงมาทำให้ลูกบอลเคลื่อนออกจากบ่าวาล์วและเริ่มที่จะ
หมุน
หมุนวงล้อจักรต่อไป ก้านวาล์วจะถูกดันไป
การกระทำของหมุดนำที่ฝังอยู่ในร่องเกลียวทำให้ทั้ง
ก้านวาล์วและลูกบอลหมุนได้ 90° พร้อมๆ กัน
เมื่อใกล้จะปิด ทรงกลมได้หมุนไปแล้ว 90 องศา
โดยไม่ต้องสัมผัสกับบ่าวาล์ว
ในช่วงสองสามรอบสุดท้ายของวงล้อจักร จะมีระนาบเชิงมุมอยู่ด้านล่าง
ของก้านวาล์วจะลิ่มกลไกและกดลูกบอลให้แน่น
บ่าวาล์วบรรลุการปิดผนึกที่สมบูรณ์
| 1 | ร่างกาย | WCB/CF8M/CF8 | 8 | การบรรจุ | ไฟเบอร์ |
| 2 | หมวก | WCB/CF8M/CF8 | 9 | ต่อม | เอสเอส304/เอสเอส |
| 3 | ที่นั่ง | ไฟเบอร์ | 10 | รับมือ | เอสเอส304/เอสเอส |
| 4 | ลูกบอล | เอสเอส316/เอสเอส304/เอสเอส | 11 | เครื่องซักผ้าสปริง | เอสเอส304/เอสเอส |
| 5 | ก้าน | เอสเอส316/เอสเอส304/เอสเอส | 12 | สเตมนัท | เอสเอส304/เอสเอส |
| 6 | ปะเก็น | ไฟเบอร์ | 13 | ชิ้นส่วนล็อค | เอสเอส304/เอสเอส |
| 7 | เครื่องซักผ้าแทง | ไฟเบอร์ | 14 | ฝาพลาสติก | พลาสติก |
| กรมอุทยานฯ | ดีเอ็น | D | L | H | W |
| 1/2" | 15 | 15 | 62 | 55 | 95 |
| 3/4" | 20 | 20 | 71 | 60 | 110 |
| 1" | 25 | 25 | 79 | 70 | 125 |
| 11/4" | 32 | 30 | 97 | 75 | 145 |
| 11/2" | 40 | 38 | 105 | 86 | 170 |
| 2" | 50 | 49 | 123 | 95 | 170 |
| 21/2" | 65 | 65 | 142 | 128 | 210 |
| 3" | 80 | 80 | 168 | 134 | 240 |
| 4" | 100 | 100 | 208 | 160 | 314 |
