วาล์วผีเสื้อใช้ในการควบคุมการไหลอย่างไร?

ในเครือข่ายน้ำประปา โรงบำบัดน้ำ ระบบ HVAC และโครงการอื่นๆ ที่ต้องมีการควบคุมการไหล ผู้คนมักถามว่า: "เป็นอย่างไร  วาล์วผีเสื้อ  ใช้สำหรับการควบคุมการไหลหรือไม่" คำถามนี้กำหนดให้เราต้องเข้าใจคุณลักษณะของวาล์วและสภาวะการทำงานของวาล์วก่อนจึงจะทราบคำตอบ ดังนั้น บทความนี้จะกล่าวถึงข้อดีของวาล์วปีกผีเสื้อในการใช้งานการควบคุมปริมาณและข้อจำกัดของวาล์วดังกล่าว ซึ่งจะช่วยให้เราชั่งน้ำหนักปัจจัยต่างๆ และเลือกโซลูชันที่ประหยัดและเชื่อถือได้มากที่สุดในสถานการณ์และโครงการจริง

หลักการทำงานของวาล์วปีกผีเสื้อในการควบคุมการไหล

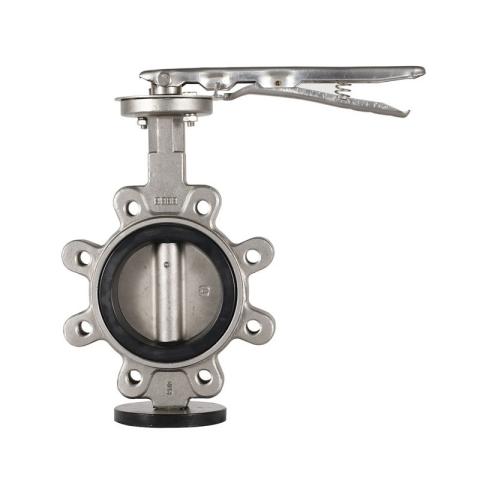

โครงสร้างของกวาล์วผีเสื้อประกอบด้วยตัววาล์ว แผ่นรูปดิสก์ และก้านวาล์ว หลักการทำงานคล้ายกับการเคลื่อนไหวของปีกผีเสื้อ ประการแรก ด้วยการหมุนก้านวาล์ว ทำให้แผ่นรูปแผ่นดิสก์สามารถปรับได้ภายในช่วง 0° ถึง 90° สิ่งนี้จะเปลี่ยนพื้นที่ทางไหลและควบคุมอัตราการไหล เมื่อแผ่นวาล์วเปิดจนสุดที่ 90° แผ่นวาล์วจะขนานกับทิศทางการไหลของของไหล ส่งผลให้มีความต้านทานต่ำและสูญเสียแรงดันต่ำ เมื่อเปิดครึ่งหนึ่งที่ 45° แผ่นวาล์วจะทำให้เกิดการควบคุมปริมาณ ส่งผลให้อัตราการไหลลดลง เมื่ออุณหภูมิน้อยกว่า 10° ช่องจะแคบลง ส่งผลให้อัตราการไหลลดลงอย่างมาก แต่ยังทำให้แผ่นวาล์วเกิดการสึกกร่อนอย่างรุนแรงอีกด้วย ด้วยวิธีนี้วาล์วปีกผีเสื้อจึงสามารถควบคุมอัตราการไหลได้

ข้อดีของวาล์วปีกผีเสื้อในการควบคุมการไหล

1. โครงสร้างที่เรียบง่าย การออกแบบน้ำหนักเบา: โดยเฉพาะอย่างยิ่งในท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ วาล์วผีเสื้อมีน้ำหนักเบาและกะทัดรัดกว่าวาล์วประตูหรือบอลวาล์วที่ยุ่งยากมาก ซึ่งช่วยลดต้นทุนการติดตั้งและการสนับสนุน

2. ประหยัดและมีประสิทธิภาพ: ภายใต้สถานการณ์บางอย่าง วาล์วปีกผีเสื้อจะคุ้มค่ากว่าวาล์วควบคุมแบบพิเศษ ราคาซื้อและข้อกำหนดในการบำรุงรักษาต่ำมาก ซึ่งสามารถลดต้นทุนในโครงการได้อย่างมาก

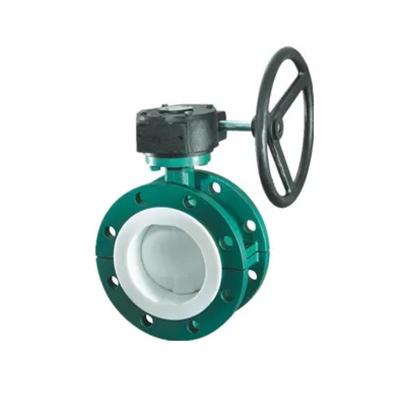

3. การทำงานที่สะดวก ระบบอัตโนมัติ: ด้วยการหมุน 90° ครอบคลุมจังหวะทั้งหมดวาล์วผีเสื้อใช้งานง่ายและสามารถติดตั้งแอคทูเอเตอร์แบบแมนนวล นิวเมติก หรือไฟฟ้าได้อย่างง่ายดาย ทำให้เหมาะอย่างยิ่งสำหรับการบูรณาการเข้ากับระบบควบคุมอัตโนมัติ

4. นำไปใช้กันอย่างแพร่หลาย: ตัวอย่างเช่น ในสถานการณ์การใช้งานจริง เช่น การกระจายการไหลในโรงบำบัดน้ำ การควบคุมแรงดันทางออกในสถานีสูบน้ำ และการควบคุมการไหลคร่าวๆ ในวงจรน้ำหล่อเย็น

ข้อจำกัดของวาล์วปีกผีเสื้อในการควบคุมการไหล

1. ความแม่นยำต่ำและความเป็นเชิงเส้นต่ำ: วาล์วปีกผีเสื้อไม่มีวาล์วควบคุมเฉพาะที่แม่นยำยิ่งขึ้น ความสัมพันธ์ระหว่างการเปิดแผ่นวาล์วและอัตราการไหลไม่เป็นเส้นตรงโดยเฉพาะอย่างยิ่งที่ตำแหน่งกึ่งกลาง ซึ่งจำกัดการควบคุมที่แม่นยำ

2. การสึกกร่อนและการเกิดโพรงอากาศที่ช่องเปิดขนาดเล็ก: การใช้งานวาล์วเป็นเวลานานที่ช่องเปิดเล็ก ๆ (เช่น ต่ำกว่า 20°) จะทำให้จานวาล์วและบ่าวาล์วท้ายน้ำได้รับผลกระทบจากของไหลความเร็วสูง สิ่งนี้อาจนำไปสู่การสั่นสะเทือน เสียงรบกวน และการเกิดโพรงอากาศ ซึ่งทั้งหมดนี้จะทำให้การสึกหรอเร็วขึ้น และสร้างความเสียหายร้ายแรงต่อประสิทธิภาพการซีลและอายุการใช้งาน

3. การสึกหรอของซีลภายใต้สภาวะการควบคุมปริมาณ: ในการใช้งาน จะไวต่อการสึกกร่อนมากกว่าการใช้งานแบบเปิด-ปิดธรรมดา ในเวลาเดียวกันเมื่อเวลาผ่านไปจะทำให้เกิดความเสียหายต่อซีลบ่าวาล์วหรือความล้มเหลวของซีลทำให้เกิดการรั่วไหล

4. ไม่สามารถทำงานภายใต้ความแตกต่างของแรงดันสูงได้: การใช้ภายใต้แรงดันที่แตกต่างกันมากจะเพิ่มความเสี่ยงต่อการกัดเซาะ ดังนั้นวาล์วผีเสื้อจึงไม่เหมาะกับสภาวะที่ไม่เอื้ออำนวยเช่นนี้
