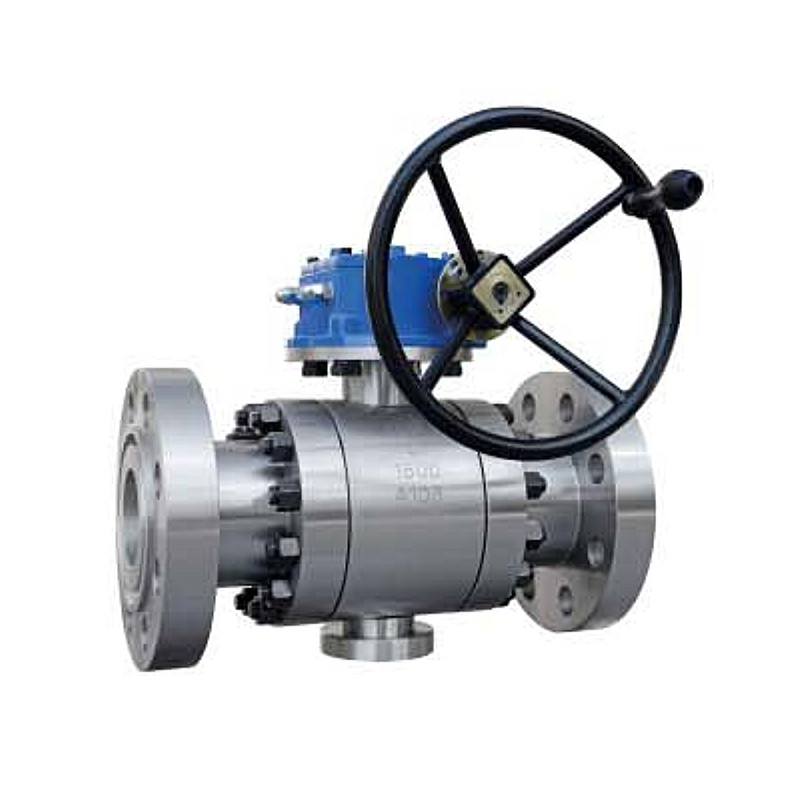

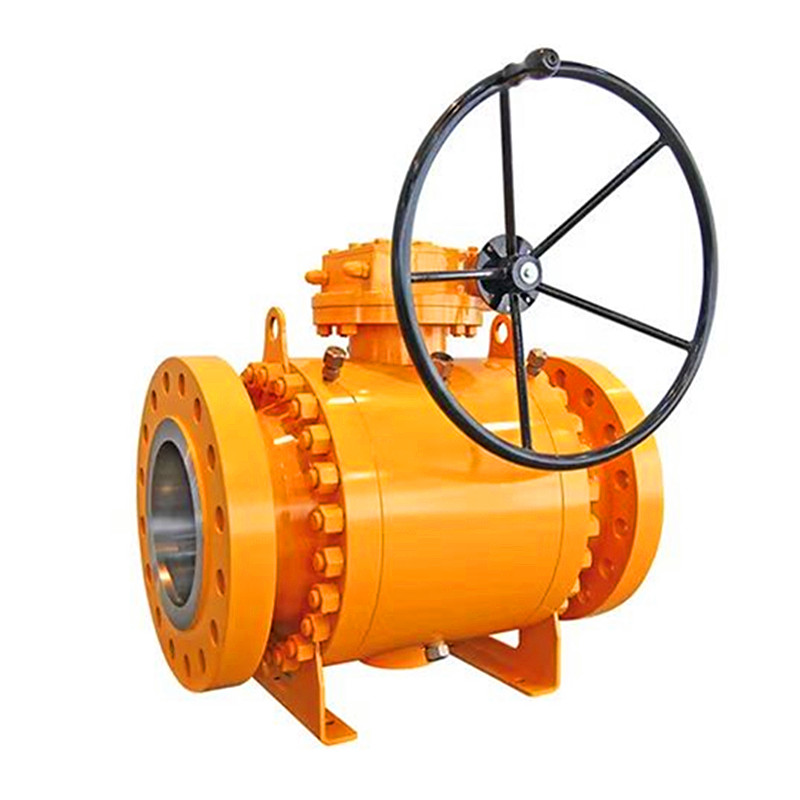

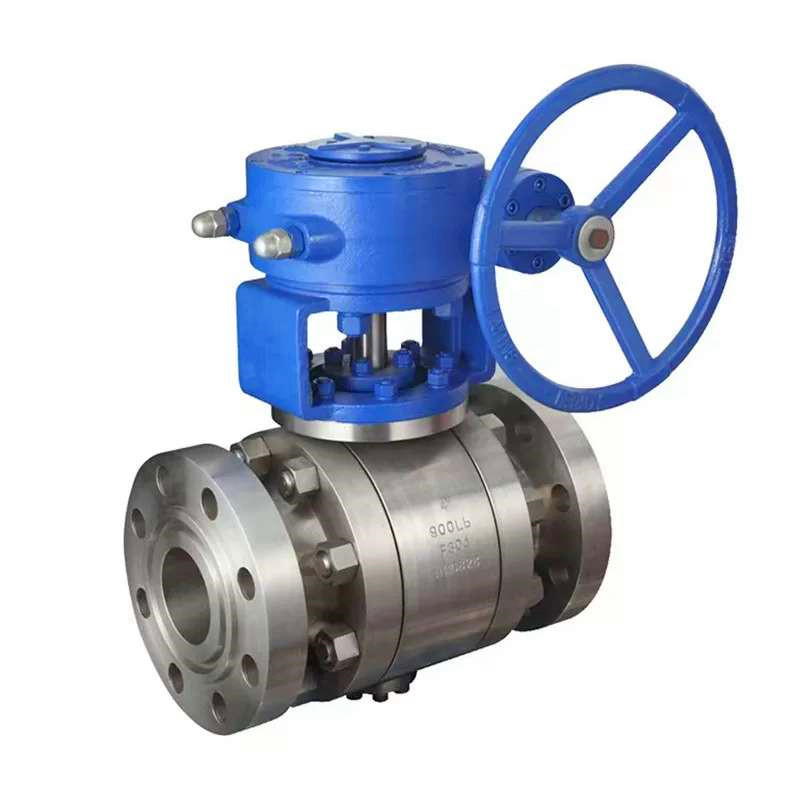

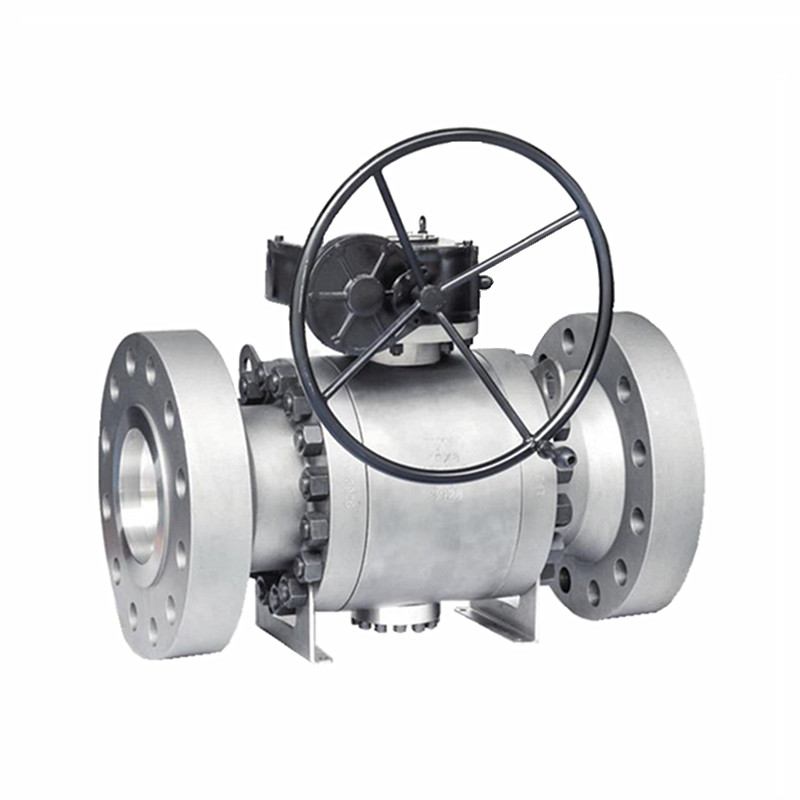

บอลวาล์ว Trunnion หน้าแปลนสแตนเลส 3 ชิ้นปลอมแปลง

JOEPAI บอลวาล์ว Trunnion หน้าแปลนสแตนเลส 3 ชิ้นปลอมแปลงประกอบด้วยองค์ประกอบสามส่วนอำนวยความสะดวกในการถอดแยกชิ้นส่วนและการบำรุงรักษา ชิ้นส่วนภายในสามารถเปลี่ยนได้โดยไม่ต้องรื้อท่อทั้งหมด ซึ่งช่วยลดเวลาและค่าใช้จ่ายในการบำรุงรักษาได้อย่างมาก ตัววาล์วทำจากสเตนเลส ASTM A182 F304 หรือ F316L ซึ่งมีความแข็งแรงสูงและทนต่อการกัดกร่อนได้ดี ในการใช้งานทางอุตสาหกรรมที่เกี่ยวข้องกับสภาวะที่ไม่เอื้ออำนวย เช่น แรงดันสูง อุณหภูมิสูง หรือมีฤทธิ์กัดกร่อน บอลวาล์วสแตนเลสปลอมแปลงมักเป็นตัวเลือกที่เชื่อถือได้มากกว่าวาล์วแบบหล่อ ซึ่งแตกต่างจากบอลวาล์วส่วนใหญ่ที่ใช้กระบวนการหล่อ วาล์วฟอร์จปรับปรุงความแข็งแรงของโครงสร้างและความต้านทานแรงดันอย่างมีนัยสำคัญผ่านวิธีการผลิตที่เป็นเอกลักษณ์ เลือกบอลวาล์วปลอมแปลงสำหรับสภาวะที่รุนแรงซึ่งความปลอดภัย ความน่าเชื่อถือ และความแข็งแกร่งสูงสุดไม่สามารถต่อรองได้

คุณสมบัติผลิตภัณฑ์

• วัสดุเหล็กหลอม: ตัววาล์ว บอล และก้านทั้งหมดทำจากสแตนเลสหลอมคุณภาพสูง (F304, F316) ผ่านกระบวนการตีขึ้นรูปอย่างแม่นยำเพื่อขจัดข้อบกพร่องในการหล่อ ทำให้มั่นใจได้ถึงความแข็งแรงสูงและทนต่อการกัดกร่อนได้ดี

• การออกแบบพอร์ตแบบเต็ม: การออกแบบพอร์ตแบบเต็มช่วยปรับเส้นทางการไหลของของไหลให้เหมาะสม ลดการสูญเสียแรงดัน และเพิ่มประสิทธิภาพการควบคุมการไหล

• บอลวาล์วใช้การออกแบบบอลแบบติดตั้งที่รองแหนบ (แบบตายตัว) เพื่อให้มั่นใจว่าบอลยังคงมีเสถียรภาพระหว่างการทำงาน ช่วยลดการสึกหรอของส่วนประกอบการซีล

• การเชื่อมต่อหน้าแปลน: ใช้การเชื่อมต่อหน้าแปลน RF (Raised Face) ที่สอดคล้องกับมาตรฐาน ASME B16.5 ทำให้มั่นใจในการติดตั้งที่เชื่อถือได้และแน่นหนา

• ประสิทธิภาพการปิดผนึกที่เชื่อถือได้: บ่าวาล์วใช้ PTFE ,PEEK หรือวัสดุปิดผนึกโลหะเพื่อให้แน่ใจว่าการปิดผนึกเป็นศูนย์ภายใต้สภาวะแรงดันสูงและอุณหภูมิสูง

• การออกแบบที่ปลอดภัยจากอัคคีภัย: สอดคล้องกับมาตรฐานความปลอดภัยจากอัคคีภัย API 607 ​​โดยรักษาประสิทธิภาพการปิดผนึกแม้ในสภาวะที่รุนแรง เช่น ไฟไหม้ เพื่อให้มั่นใจในความปลอดภัยของระบบ

• การออกแบบก้านป้องกันไฟฟ้าสถิตและป้องกันการระเบิด: ติดตั้งอุปกรณ์ป้องกันไฟฟ้าสถิตและก้านป้องกันการระเบิดเพื่อเพิ่มความปลอดภัยทางไฟฟ้าและเสถียรภาพในการทำงาน

• โหมดการทำงานหลายโหมด: ตัวเลือกการทำงานแบบแมนนวลหรือการควบคุมอัตโนมัติ เช่น แอคชูเอเตอร์แบบนิวแมติก ไฟฟ้า หรือไฮดรอลิก เพื่อตอบสนองความต้องการของสถานการณ์การใช้งานที่แตกต่างกัน

• การออกแบบความต้านทานการไหลต่ำ: ทางเดินภายในที่ราบรื่นช่วยลดความต้านทานการไหล ลดการใช้พลังงานอย่างมีประสิทธิภาพและปรับปรุงประสิทธิภาพของระบบ

ข้อมูลจำเพาะทางเทคนิค

• เส้นผ่านศูนย์กลางที่กำหนด: 2"~36" (DN50 ถึง DN900)

• ความดันที่กำหนด: 600LB ถึง 2500LB

• อุณหภูมิในการทำงาน: -29°C ถึง 425°C

• วัสดุ: เหล็กหลอม (A105,F304,F316)

• วัสดุปิดผนึก: PTFE, RPTFE, PEEK, ซีลโลหะ

• การเชื่อมต่อหน้าแปลนตามมาตรฐาน ASME B16.5

• โหมดการทำงาน: แบบแมนนวล, นิวแมติก, ไฟฟ้า, ไฮดรอลิก (อุปกรณ์เสริม)

• มาตรฐานการออกแบบ: API 608, ASME B16.34

• มาตรฐานการทดสอบ: API 598

ฟิลด์แอปพลิเคชัน

• น้ำมันและก๊าซ: ใช้ในท่อส่งน้ำมัน/ก๊าซแรงดันสูง โรงกลั่น และโรงงานแปรรูปก๊าซธรรมชาติ

• อุตสาหกรรมเคมี: เหมาะสำหรับการจัดการสื่อที่มีฤทธิ์กัดกร่อน เช่น กรด ด่าง และสารละลายเกลือ

• อุตสาหกรรมพลังงาน: นำไปใช้กับระบบน้ำหล่อเย็นและท่อส่งไอน้ำในโรงไฟฟ้า

• การบำบัดน้ำและการประปาเทศบาล: รับประกันความปลอดภัยด้านคุณภาพน้ำและการทำงานของระบบที่เสถียร

• วิศวกรรมนอกชายฝั่ง: ทำงานได้ดีเยี่ยมในสภาพแวดล้อมน้ำทะเล เหมาะสำหรับระบบควบคุมของเหลวในแพลตฟอร์มและเรือนอกชายฝั่ง

วัสดุชิ้นส่วนหลัก

ลำตัวและส่วนท้าย:

เหล็กกล้าคาร์บอนหลอม ASTM A 105;

สแตนเลสปลอมแปลง ASTM A 182 F 304 / F 304L;

สแตนเลสปลอมแปลง ASTM A 182 F 316 / F 316L;

โลหะผสมเหล็ก ASTM A 182 F 11 / F 22

บอลและก้าน:

ASTM A 182 F304 /  F316 (เอสเอส 304 / เอสเอส 316)

ASTM A 182 F304L /  F316L (เอสเอส 304L / เอสเอส 316L)

บอลซีทและซีลตัวถัง:

PTFE Virgin / เติมแก้ว 25% - GFT / เติมคาร์บอน - CFT

PEEK / Delrin / Grafoil - แหวนกราไฟท์

การบรรจุต่อม:

PTFE Virgin / เติมแก้ว 25% - GFT / เติมคาร์บอน - CFT

Grafoil - แหวนกราไฟท์

สตั๊ดและน็อต:

ASTM A 193 GR B7 / เอ 194 จี. 2H

ส.ส. 304 / ส.ส. 316

มิติข้อมูลหลัก

คลาส 600LB                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                               หน่วย：มม.

คลาส 900LB                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                       หน่วย：มม.
